Пристрій для розточування кільцевих канавок

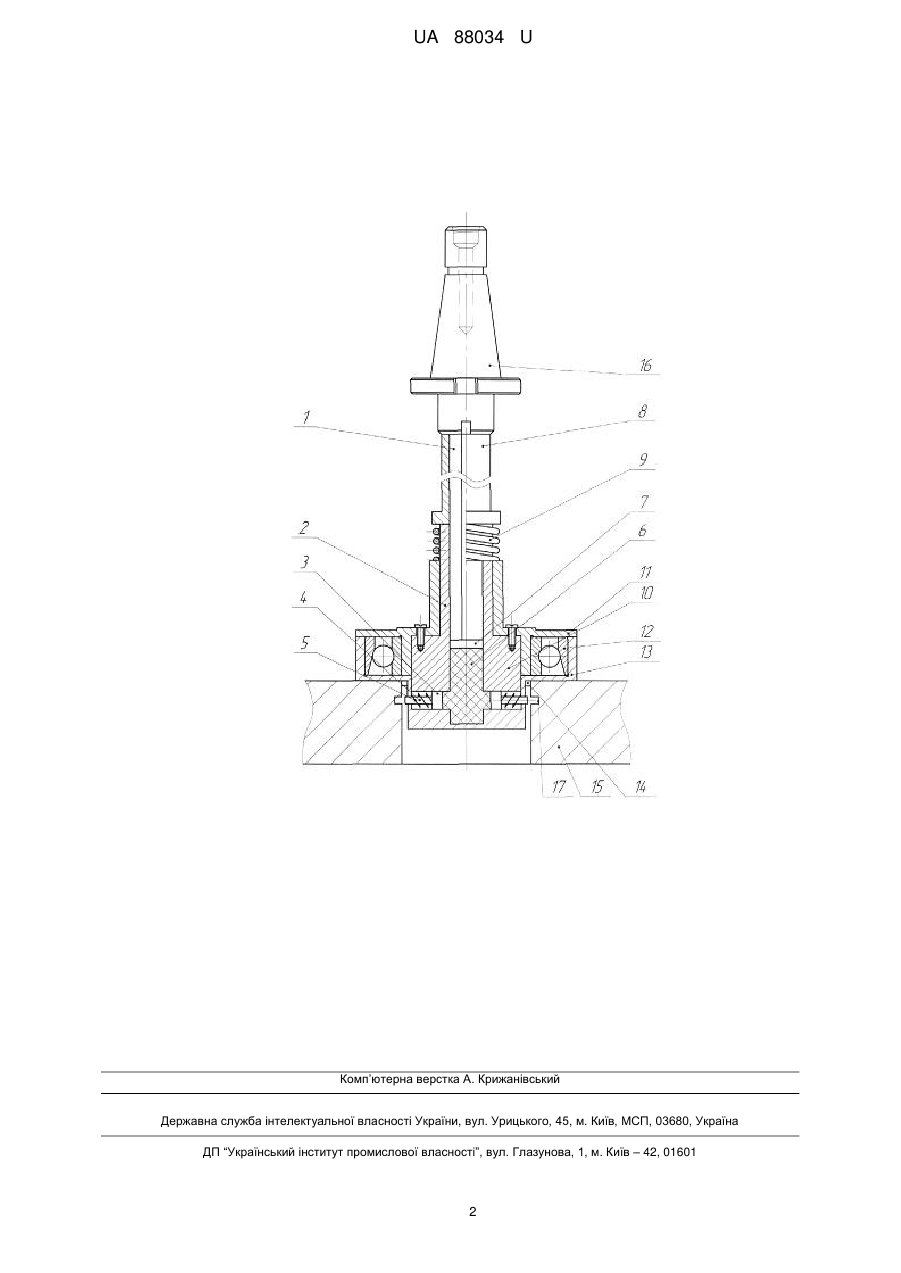

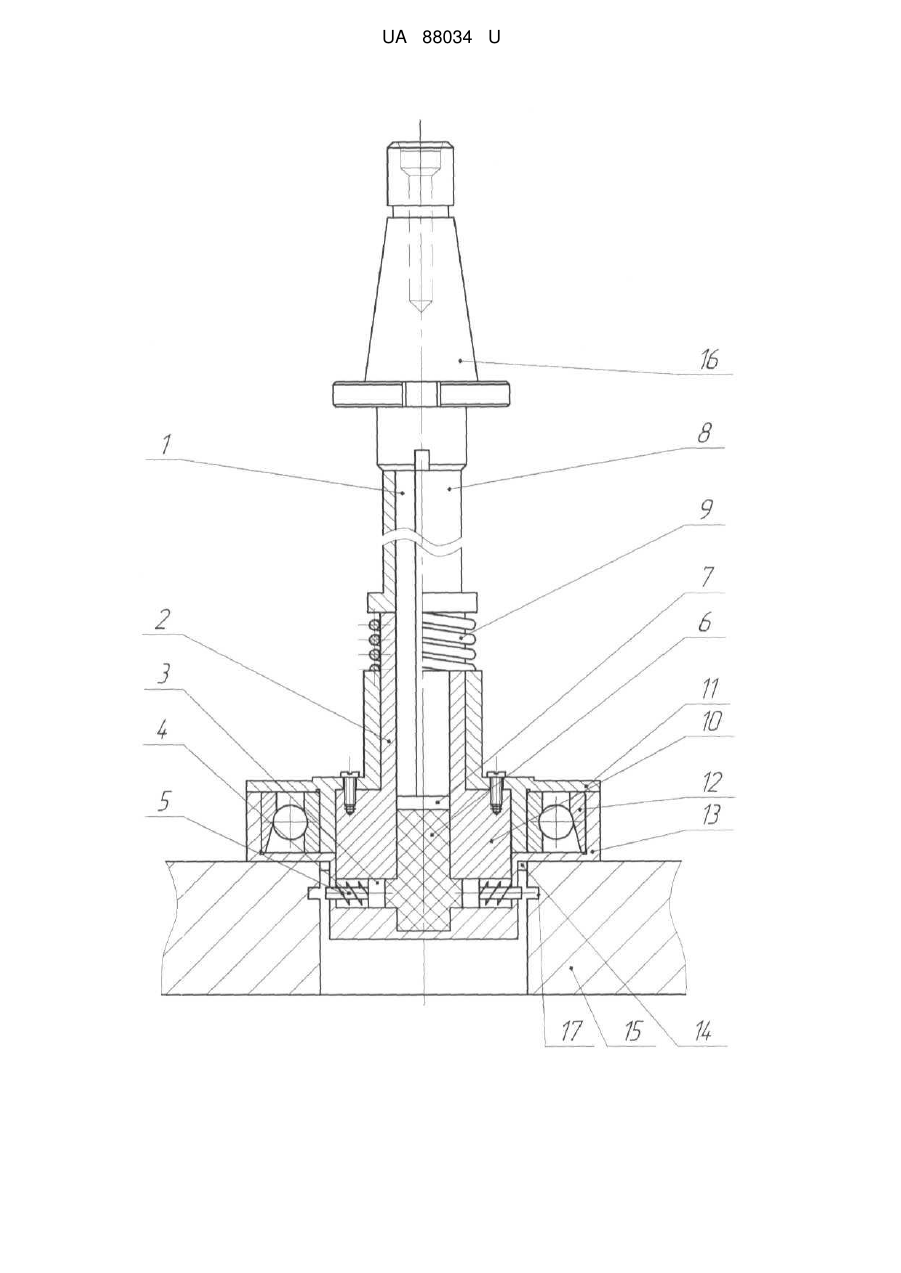

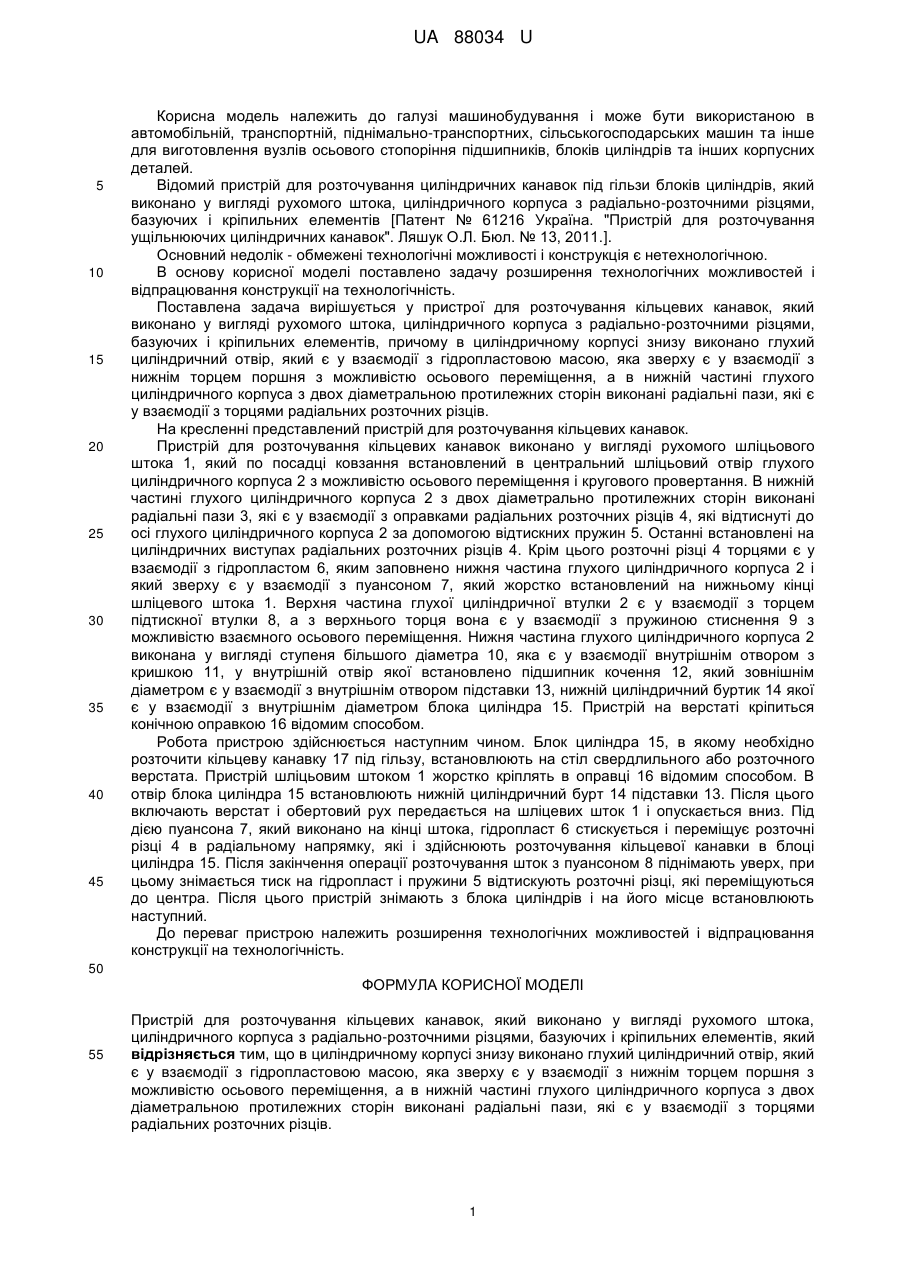

Реферат: Пристрій для розточування кільцевих канавок виконано у вигляді рухомого штока, циліндричного корпуса з радіально-розточними різцями, базуючих і кріпильних елементів. В циліндричному корпусі знизу виконано глухий циліндричний отвір, який є у взаємодії з гідропластовою масою, яка зверху є у взаємодії з нижнім торцем поршня з можливістю осьового переміщення, а в нижній частині глухого циліндричного корпуса з двох діаметральною протилежних сторін виконані радіальні пази, які є у взаємодії з торцями радіальних розточних різців. UA 88034 U (12) UA 88034 U UA 88034 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може бути використаною в автомобільній, транспортній, піднімально-транспортних, сільськогосподарських машин та інше для виготовлення вузлів осьового стопоріння підшипників, блоків циліндрів та інших корпусних деталей. Відомий пристрій для розточування циліндричних канавок під гільзи блоків циліндрів, який виконано у вигляді рухомого штока, циліндричного корпуса з радіально-розточними різцями, базуючих і кріпильних елементів [Патент № 61216 Україна. "Пристрій для розточування ущільнюючих циліндричних канавок". Ляшук О.Л. Бюл. № 13, 2011.]. Основний недолік - обмежені технологічні можливості і конструкція є нетехнологічною. В основу корисної моделі поставлено задачу розширення технологічних можливостей і відпрацювання конструкції на технологічність. Поставлена задача вирішується у пристрої для розточування кільцевих канавок, який виконано у вигляді рухомого штока, циліндричного корпуса з радіально-розточними різцями, базуючих і кріпильних елементів, причому в циліндричному корпусі знизу виконано глухий циліндричний отвір, який є у взаємодії з гідропластовою масою, яка зверху є у взаємодії з нижнім торцем поршня з можливістю осьового переміщення, а в нижній частині глухого циліндричного корпуса з двох діаметральною протилежних сторін виконані радіальні пази, які є у взаємодії з торцями радіальних розточних різців. На кресленні представлений пристрій для розточування кільцевих канавок. Пристрій для розточування кільцевих канавок виконано у вигляді рухомого шліцьового штока 1, який по посадці ковзання встановлений в центральний шліцьовий отвір глухого циліндричного корпуса 2 з можливістю осьового переміщення і кругового провертання. В нижній частині глухого циліндричного корпуса 2 з двох діаметрально протилежних сторін виконані радіальні пази 3, які є у взаємодії з оправками радіальних розточних різців 4, які відтиснуті до осі глухого циліндричного корпуса 2 за допомогою відтискних пружин 5. Останні встановлені на циліндричних виступах радіальних розточних різців 4. Крім цього розточні різці 4 торцями є у взаємодії з гідропластом 6, яким заповнено нижня частина глухого циліндричного корпуса 2 і який зверху є у взаємодії з пуансоном 7, який жорстко встановлений на нижньому кінці шліцевого штока 1. Верхня частина глухої циліндричної втулки 2 є у взаємодії з торцем підтискної втулки 8, а з верхнього торця вона є у взаємодії з пружиною стиснення 9 з можливістю взаємного осьового переміщення. Нижня частина глухого циліндричного корпуса 2 виконана у вигляді ступеня більшого діаметра 10, яка є у взаємодії внутрішнім отвором з кришкою 11, у внутрішній отвір якої встановлено підшипник кочення 12, який зовнішнім діаметром є у взаємодії з внутрішнім отвором підставки 13, нижній циліндричний буртик 14 якої є у взаємодії з внутрішнім діаметром блока циліндра 15. Пристрій на верстаті кріпиться конічною оправкою 16 відомим способом. Робота пристрою здійснюється наступним чином. Блок циліндра 15, в якому необхідно розточити кільцеву канавку 17 під гільзу, встановлюють на стіл свердлильного або розточного верстата. Пристрій шліцьовим штоком 1 жорстко кріплять в оправці 16 відомим способом. В отвір блока циліндра 15 встановлюють нижній циліндричний бурт 14 підставки 13. Після цього включають верстат і обертовий рух передається на шліцевих шток 1 і опускається вниз. Під дією пуансона 7, який виконано на кінці штока, гідропласт 6 стискується і переміщує розточні різці 4 в радіальному напрямку, які і здійснюють розточування кільцевої канавки в блоці циліндра 15. Після закінчення операції розточування шток з пуансоном 8 піднімають уверх, при цьому знімається тиск на гідропласт і пружини 5 відтискують розточні різці, які переміщуються до центра. Після цього пристрій знімають з блока циліндрів і на його місце встановлюють наступний. До переваг пристрою належить розширення технологічних можливостей і відпрацювання конструкції на технологічність. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для розточування кільцевих канавок, який виконано у вигляді рухомого штока, циліндричного корпуса з радіально-розточними різцями, базуючих і кріпильних елементів, який відрізняється тим, що в циліндричному корпусі знизу виконано глухий циліндричний отвір, який є у взаємодії з гідропластовою масою, яка зверху є у взаємодії з нижнім торцем поршня з можливістю осьового переміщення, а в нижній частині глухого циліндричного корпуса з двох діаметральною протилежних сторін виконані радіальні пази, які є у взаємодії з торцями радіальних розточних різців. 1 UA 88034 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
