Пристрій для розточування кільцевих канавок в отворах деталей

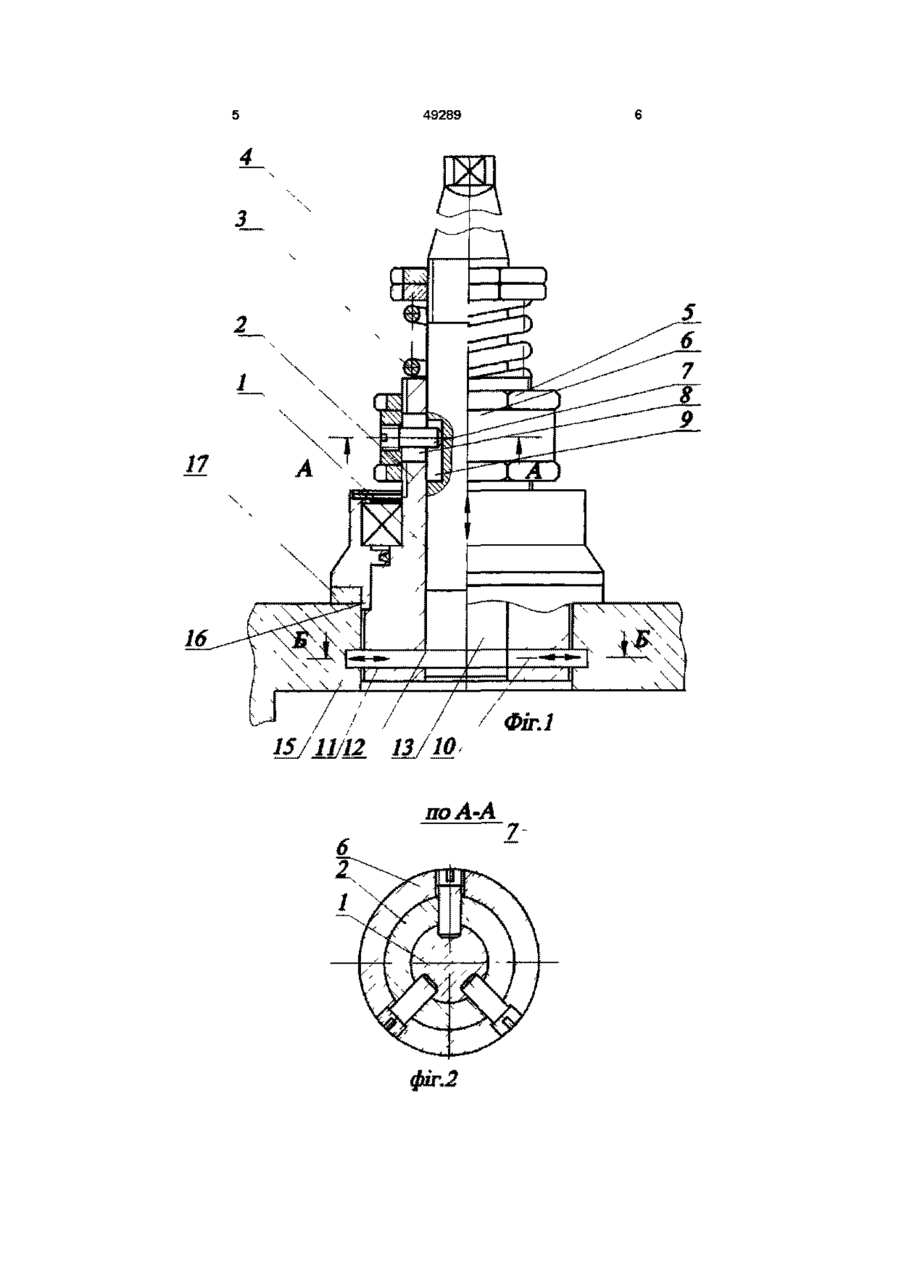

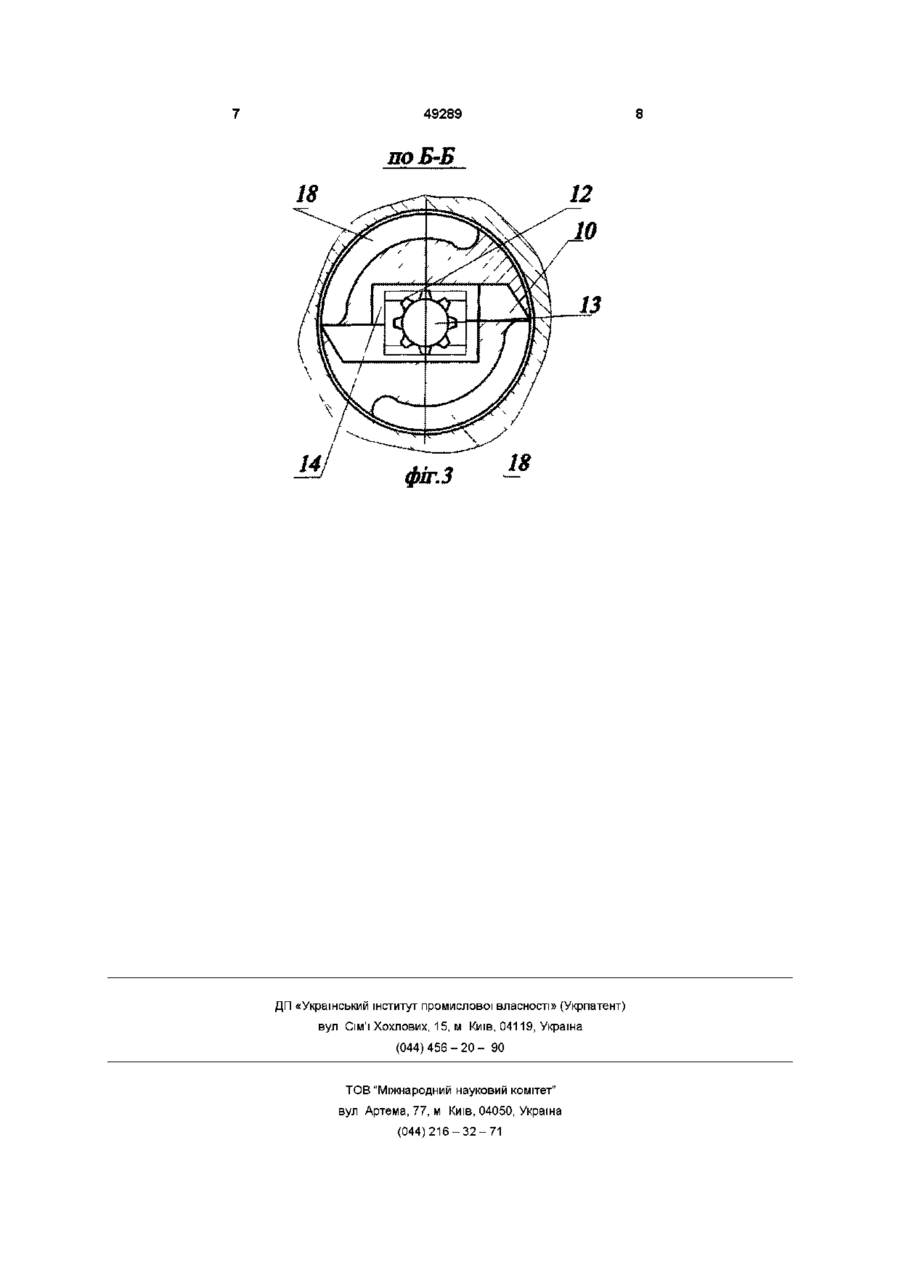

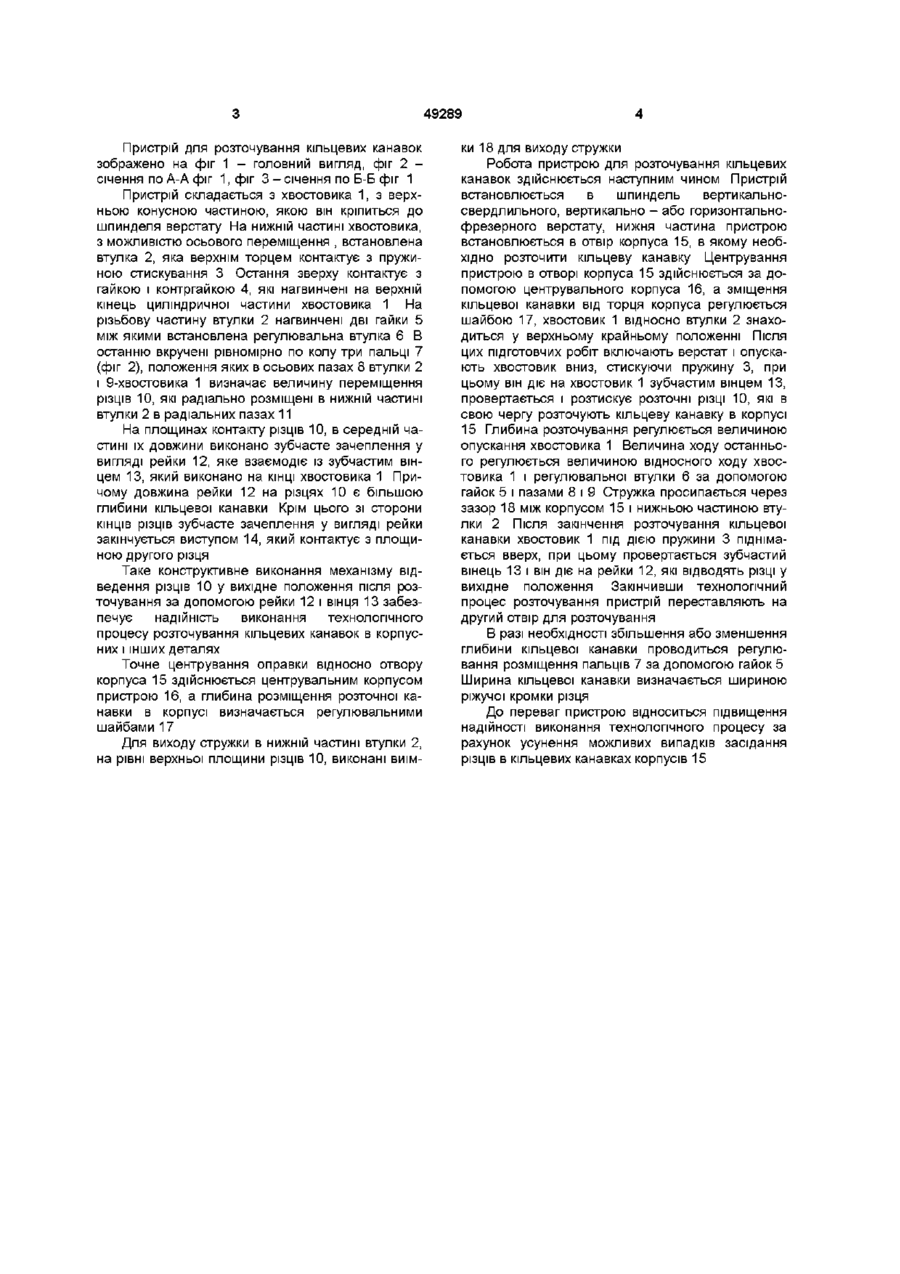

Пристрій для розточування кільцевих канавок в отворах деталей, що виконаний у вигляді хвостовика, який є у взаємодії з втулкою, в нижній частині якої радіально розміщені різці, у верхній частині втулки рівномірно по колу розміщені, наприклад три пальці, які є у взаємодії з ВІДПОВІДНИМИ осьовими пазами, виконаними у хвостовику і втулці, центрування пристрою по отвору корпусу здійснено за допомогою центрувального корпусу, який відрізняється тим, що на площинах контакту різців, в середній частині їх довжини, виконано зубчасте зачеплення у вигляді рейки з можливістю взаємодії із зубчастим вінцем, який виконаний на КІНЦІ хвостовика, причому довжина зубчастого зачеплення, виконаного на різцях, є більшою від необхідної глибини кільцевої канавки, яку підготовлено до розточування, крім того, з боку КІНЦІВ різців зубчасте зачеплення у вигляді рейки закінчено виступом, який є в контакті з площиною другого різця, а в нижній частині втулки на рівні верхньої площини різців виконані виїмки, наприклад дві, для виходу стружки Винахід відноситься до галузі машинобудування і може мати широке використання для розточування кільцевих канавок в корпусних деталях під манжети, стопорні кільця та інше Відомий пристрій для розточування кільцевих канавок в корпусних деталях на свердлильних верстатах, який виконаний у вигляді центрального хвостовика, гільзи, розточувальних різців, направляючої упорної втулки, упорного підшипника і пружини стискування (Корсаков В С "Основы конструирования приспособлений машиностроении",М,-изд Машиностроение,-1971-С 223) До недоліків цього пристрою слід віднести малу глибину розточування кільцевих канавок Відомий також пристрій для розточування кільцевих канавок в отворах деталей, що виконаний у вигляді хвостовика, який є у взаємодії з втулкою, в нижній частині якої радіально розміщені різці, у верхній частині втулки рівномірно по колу розміщені, наприклад, три пальці, які є у взаємодії з ВІДПОВІДНИМИ осьовими пазами виконаними у хвостовику і втулці, центрування пристрою по отвору корпуса здійснено за допомогою центрувального корпусу (Гевко Б М , Данильченко М Г , Рогатинський Р М і ІНШІ 'Механізми з гвинтовими пристроями",- Львів,видавн "Світ",1993, рис 6 10) надійність виконання технологічного процесу через те, що різці не завжди відводяться у вихідне положення В основу винаходу поставлено задачу підвищення надійності виконання технологічного процесу шляхом виконання пристрою для розточування кільцевих канавок в отворах деталей, що виконаний у вигляді хвостовика, який є у взаємодії з втулкою, в нижній частині якої радіально розміщені різці, у верхній частині втулки рівномірно по колу розміщені, наприклад, три пальці, які закріплені у регулювальну втулку і є у взаємодії з ВІДПОВІДНИМИ осьовими пазами виконаними у хвостовику і втулці, центрування пристрою по отвору корпуса здійснено за допомогою центрувального корпусу, який відрізняється тим, що на площинах контакту різців, в середній частині їх довжини, виконано зубчасте зачеплення у вигляді рейки з можливістю взаємодії із зубчастим вінцем, який виконаний на КІНЦІ хвостовика, причому довжина зубчастого зачеплення виконаного на різцях є більшою від необхідної глибини кільцевої канавки, яку підготовлено до розточування, крім цього зі сторони КІНЦІВ різців зубчасте зачеплення у вигляді рейки закінчено виступом, який є в контакті з площиною другого різця, а в нижній частині втулки, на рівні верхньої площини різців, виконані виїмки, наприклад дві, для виходу стружки До недоліків пристрою відноситься не висока 00 49289 Пристрій для розточування кільцевих канавок зображено на фіг 1 - головний вигляд, фіг 2 січення по А-А фіг 1,фіг 3-січення по Б-Б фіг 1 Пристрій складається з хвостовика 1, з верхньою конусною частиною, якою він кріпиться до шпинделя верстату На нижній частині хвостовика, з можливістю осьового переміщення , встановлена втулка 2, яка верхнім торцем контактує з пружиною стискування 3 Остання зверху контактує з гайкою і контргайкою 4, які нагвинчені на верхній кінець циліндричної частини хвостовика 1 На різьбову частину втулки 2 нагвинчені дві гайки 5 між якими встановлена регулювальна втулка 6 В останню вкручені рівномірно по колу три пальці 7 (фіг 2), положення яких в осьових пазах 8 втулки 2 і 9-хвостовика 1 визначає величину переміщення різців 10, які радіально розміщені в нижній частині втулки 2 в радіальних пазах 11 На площинах контакту різців 10, в середній частині їх довжини виконано зубчасте зачеплення у вигляді рейки 12, яке взаємодіє із зубчастим вінцем 13, який виконано на КІНЦІ хвостовика 1 Причому довжина рейки 12 на різцях 10 є більшою глибини кільцевої канавки Крім цього зі сторони КІНЦІВ різців зубчасте зачеплення у вигляді рейки закінчується виступом 14, який контактує з площиною другого різця Таке конструктивне виконання механізму відведення різців 10 у вихідне положення після розточування за допомогою рейки 12 і вінця 13 забезпечує надійність виконання технологічного процесу розточування кільцевих канавок в корпусних і інших деталях Точне центрування оправки відносно отвору корпуса 15 здійснюється центрувальним корпусом пристрою 16, а глибина розміщення розточної канавки в корпусі визначається регулювальними шайбами 17 Для виходу стружки в нижній частині втулки 2, на рівні верхньої площини різців 10, виконані виїм ки 18 для виходу стружки Робота пристрою для розточування кільцевих канавок здійснюється наступним чином Пристрій встановлюється в шпиндель вертикальносвердлильного, вертикально - або горизонтальнофрезерного верстату, нижня частина пристрою встановлюється в отвір корпуса 15, в якому необхідно розточити кільцеву канавку Центрування пристрою в отворі корпуса 15 здійснюється за допомогою центрувального корпуса 16, а зміщення кільцевої канавки від торця корпуса регулюється шайбою 17, хвостовик 1 відносно втулки 2 знаходиться у верхньому крайньому положенні Після цих підготовчих робіт включають верстат і опускають хвостовик вниз, стискуючи пружину 3, при цьому він діє на хвостовик 1 зубчастим вінцем 13, провертається і розтискує розточні різці 10, які в свою чергу розточують кільцеву канавку в корпусі 15 Глибина розточування регулюється величиною опускання хвостовика 1 Величина ходу останнього регулюється величиною відносного ходу хвостовика 1 і регулювальної втулки 6 за допомогою гайок 5 і пазами 8 і 9 Стружка просипається через зазор 18 між корпусом 15 і нижньою частиною втулки 2 Після закінчення розточування кільцевої канавки хвостовик 1 під дією пружини 3 піднімається вверх, при цьому провертається зубчастий вінець 13 і він діє на рейки 12, які відводять різці у вихідне положення Закінчивши технологічний процес розточування пристрій переставляють на другий отвір для розточування В разі необхідності збільшення або зменшення глибини кільцевої канавки проводиться регулювання розміщення пальців 7 за допомогою гайок 5 Ширина кільцевої канавки визначається шириною ріжучої кромки різця До переваг пристрою відноситься підвищення надійності виконання технологічного процесу за рахунок усунення можливих випадків засідання різців в кільцевих канавках корпусів 15 49289 11/11/11 И/Ш поА-А Фіг А 49289 поБ-Б 18 фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
