Пристрій для розточування кільцевих канавок в корпусних деталях

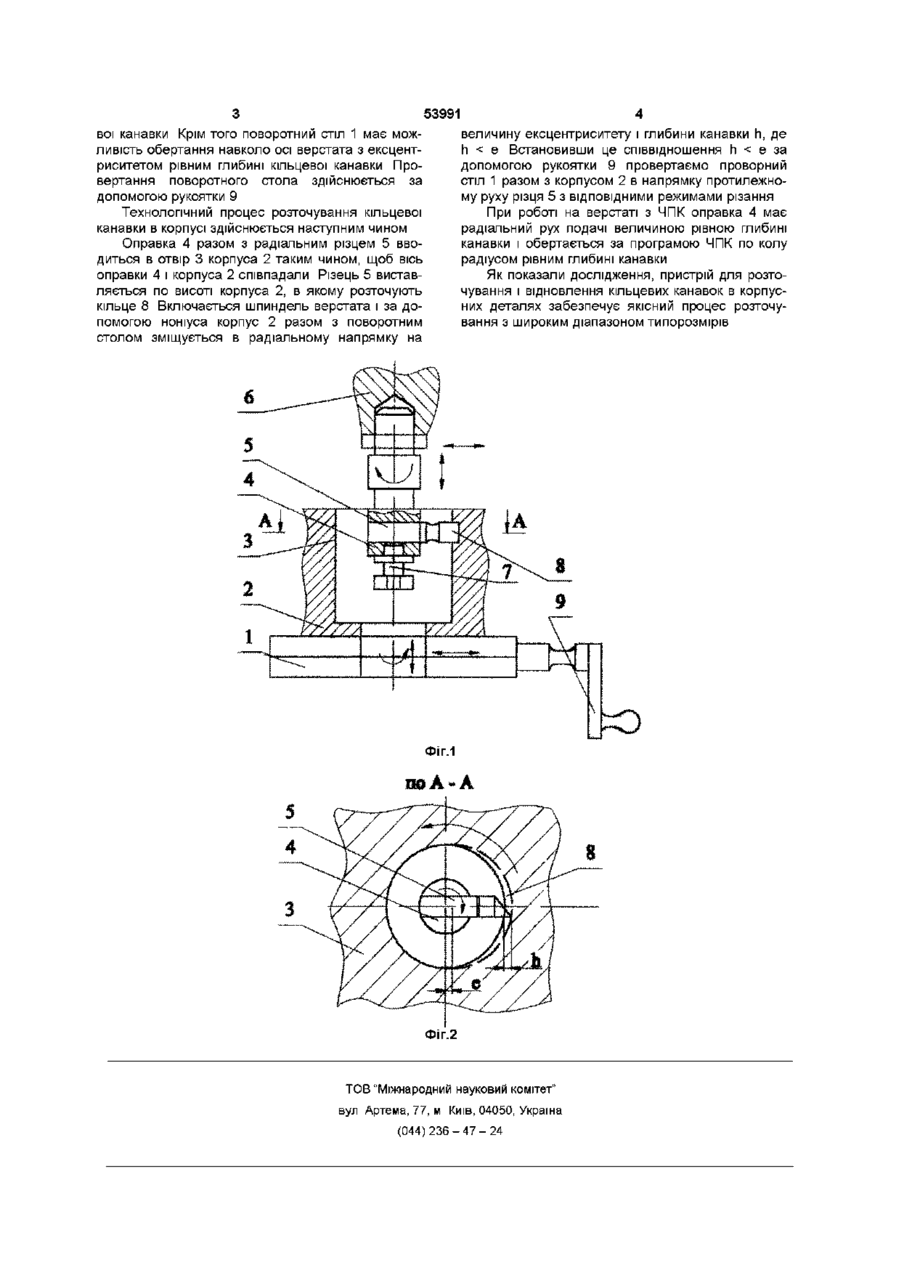

Пристрій для розточування кільцевих канавок в корпусних деталях, який виконаний у вигляді шпінделя, в нижній частині якого розміщено один радіальний різець з можливістю обертання по ко лу, і поворотного стола, до якого жорстко закріплений корпус, який відрізняється тим, що корпус жорстко встановлено на плиті поворотного пристрою, вісь якого співпадає з віссю поворотного стола, з можливістю обертання по колу і руху подачі різця, рівного глибині канавки, а ширина різальної кромки різця є рівною ширині кільцевої канавки, крім цього поворотний стіл з корпусом має можливість обертання навколо осі верстата з ексцентриситетом, більшим глибини кільцевої канавки Винахід відноситься до галузі машинобудування і може мати широке використання в корпусних механізмах для стопоріння валів від осьового переміщення Відомий пристрій для розточування кільцевих канавок, який виконаний у вигляді шпинделя, в нижній частині якого розміщено один радіальний різець з можливістю обертання по колу, і поворотного стола, до якого жорстко закріплений корпус (Приспособления для расточки изношенных отверстий Государственный агропромышленный комитет СРСР Техническое обслуживание, ремонт сельхозтехники, Москва, № 2, 1988, ст 7) Основний недолік пристрою - неможливість розточування кільцевих канавок в корпусних деталях і обмежені технологічні можливості, так, як для розточки кожного типу розміру потрібно окремий пристрій В основу винаходу поставлена мета розширення технологічних можливостей шляхом виконання пристрою для розточування кільцевих канавок в корпусних деталях, який виконаний у вигляді шпинделя, в нижній частині якого розміщено один радіальний різець з можливістю обертання по колу, і поворотного стола, до якого жорстко закріплений корпус, причому корпус жорстко встановлено на плиті поворотного пристрою, вісь якого співпадає з віссю поворотного стола, з можливістю обертання по колу і руху подачі різця, рівного глибині канавки, а ширина ріжучої кромки різця є рівною ширині кільцевої канавки, крім цього поворотний стіл з корпусом має можливість обертання довкола осі верстата з ексцентриситетом, більшим глибині кільцевої канавки Пристрій для розточування кільцевих канавок в корпусних деталях зображено на фіг 1 - головний вигляд, фіг 2 - вид по А-А на фіг 1 Пристрій для розточування кільцевих канавок в корпусних деталях під час виготовлення, а також ремонту в дрібносерійному виробництві складається з поворотного пристрою 1 (нормалізований, який широко використовується в інструментальному виробництві), на столі якого жорстко кріпиться оброблюваний корпус 2 В середину отвору З корпусу 2 вводиться оправка 4 з радіальним різцем 5, який обертається по колу і жорстко кріпиться до шпинделя верстата 6 за допомогою болта 7 з контргайкою Оправка 4 має рух осьового вертикального переміщення, рух радіальної подачі, і обертовий рух, які зображені стрілками Для вільного входження і провертання оправки 4 з радіальним різцем 5 величина ексцентриситету є повинна бути більшою глибини канавка h Поворотний стіл 1 є нормалізованим механізмом, який широко використовується в інструментальному і ремонтному господарстві для оброблення круглих і фасонних профілів Так, як цей механізм є відомим то в описі конструкції ми опускаємо його опис і принцип роботи Поворотний стіл 1 має три рухи вертикальний, радіальний і обертовий, які зображені стрілками Корпус 2 жорстко кріпиться до поворотного стола 1 Вісь корпуса 2 співпадає з віссю поворотного стола 1 з можливістю обертання по колу і руху подачі різця рівного глибині канавки h, а ширина ріжучої канавки різця є рівною ширині кільце со Ю 53991 воі канавки Крім того поворотний стіл 1 має можливість обертання навколо осі верстата з ексцентриситетом рівним глибині кільцевої канавки Провертання поворотного стола здійснюється за допомогою рукоятки 9 Технологічний процес розточування кільцевої канавки в корпусі здійснюється наступним чином Оправка 4 разом з радіальним різцем 5 вводиться в отвір 3 корпуса 2 таким чином, щоб вісь оправки 4 і корпуса 2 співпадали Різець 5 виставляється по висоті корпуса 2, в якому розточують кільце 8 Включається шпиндель верстата і за допомогою ноніуса корпус 2 разом з поворотним столом зміщується в радіальному напрямку на величину ексцентриситету і глибини канавки п, де h < є Встановивши це співвідношення h < є за допомогою рукоятки 9 провертаємо проворний стіл 1 разом з корпусом 2 в напрямку протилежному руху різця 5 з ВІДПОВІДНИМИ режимами різання При роботі на верстаті з ЧПК оправка 4 має радіальний рух подачі величиною рівною глибині канавки і обертається за програмою ЧПК по колу радіусом рівним глибині канавки Як показали дослідження, пристрій для розточування і відновлення кільцевих канавок в корпусних деталях забезпечує якісний процес розточування з широким діапазоном типорозмірів ФІГ.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
