Спосіб створення хибного місця попадання протирадіолокаційної ракети

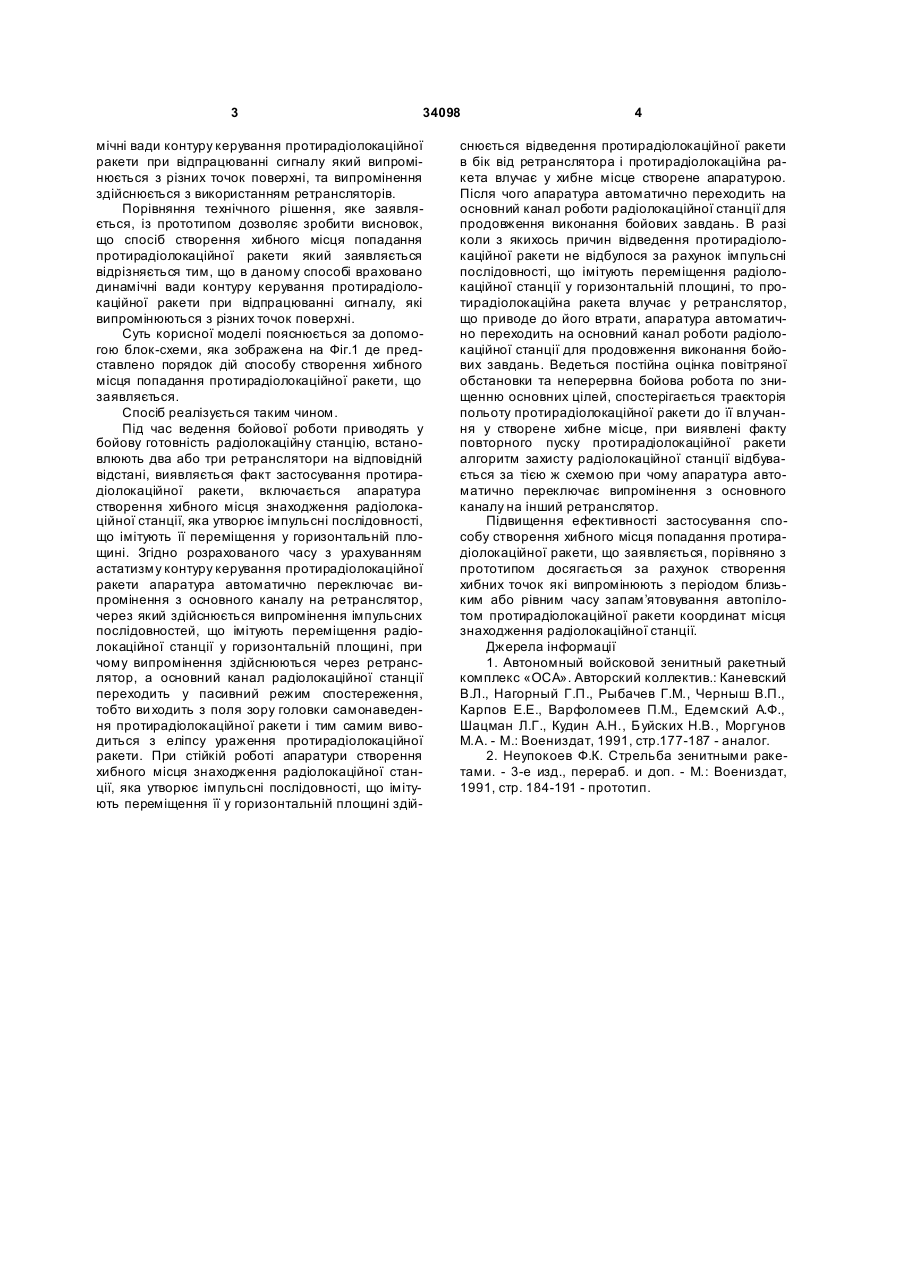

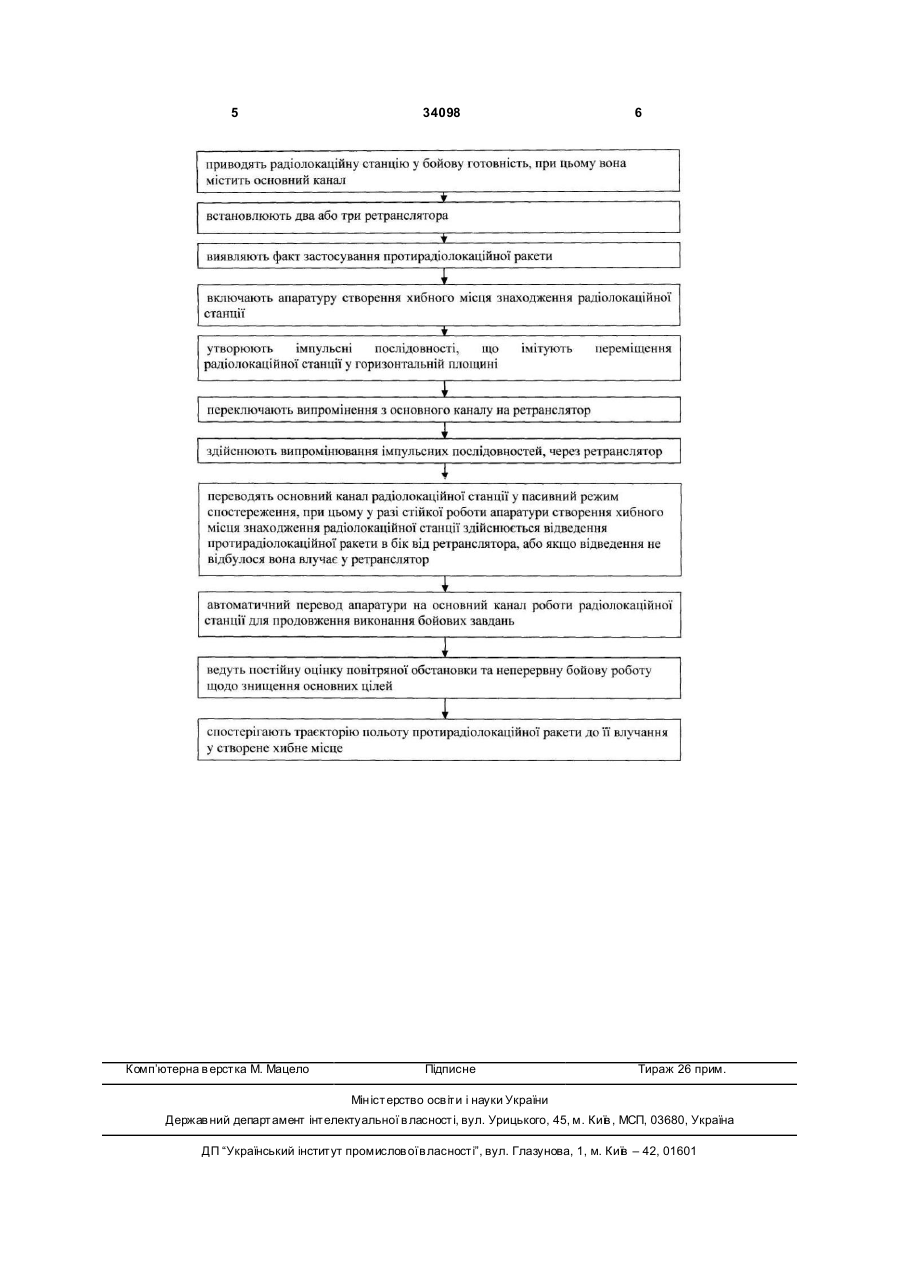

Спосіб створення хибного місця попадання протирадіолокаційної ракети, при якому приводять радіолокаційну станцію з основним радіолокаційним каналом у бойову готовність, виявляють факт застосування протирадіолокаційної ракети, включають апаратуру створення хибного місця знаходження радіолокаційної станції, утворюють імпульсні послідовності, що імітують переміщення радіолокаційної станції у горизонтальній площині, ведуть постійну оцінку повітряної обстановки та неперервну бойову роботу щодо знищення основ 3 34098 мічні вади контуру керування протирадіолокаційної ракети при відпрацюванні сигналу який випромінюється з різних точок поверхні, та випромінення здійснюється з використанням ретрансляторів. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що спосіб створення хибного місця попадання протирадіолокаційної ракети який заявляється відрізняється тим, що в даному способі враховано динамічні вади контуру керування протирадіолокаційної ракети при відпрацюванні сигналу, які випромінюються з різних точок поверхні. Суть корисної моделі пояснюється за допомогою блок-схеми, яка зображена на Фіг.1 де представлено порядок дій способу створення хибного місця попадання протирадіолокаційної ракети, що заявляється. Спосіб реалізується таким чином. Під час ведення бойової роботи приводять у бойову готовність радіолокаційну станцію, встановлюють два або три ретранслятори на відповідній відстані, виявляється факт застосування протирадіолокаційної ракети, включається апаратура створення хибного місця знаходження радіолокаційної станції, яка утворює імпульсні послідовності, що імітують її переміщення у горизонтальній площині. Згідно розрахованого часу з урахуванням астатизму контуру керування протирадіолокаційної ракети апаратура автоматично переключає випромінення з основного каналу на ретранслятор, через який здійснюється випромінення імпульсних послідовностей, що імітують переміщення радіолокаційної станції у горизонтальній площині, при чому випромінення здійснюються через ретранслятор, а основний канал радіолокаційної станції переходить у пасивний режим спостереження, тобто ви ходить з поля зору головки самонаведення протирадіолокаційної ракети і тим самим виводиться з еліпсу ураження протирадіолокаційної ракети. При стійкій роботі апаратури створення хибного місця знаходження радіолокаційної станції, яка утворює імпульсні послідовності, що імітують переміщення її у горизонтальній площині здій 4 снюється відведення протирадіолокаційної ракети в бік від ретранслятора і протирадіолокаційна ракета влучає у хибне місце створене апаратурою. Після чого апаратура автоматично переходить на основний канал роботи радіолокаційної станції для продовження виконання бойових завдань. В разі коли з якихось причин відведення протирадіолокаційної ракети не відбулося за рахунок імпульсні послідовності, що імітують переміщення радіолокаційної станції у горизонтальній площині, то протирадіолокаційна ракета влучає у ретранслятор, що приводе до його втрати, апаратура автоматично переходить на основний канал роботи радіолокаційної станції для продовження виконання бойових завдань. Ведеться постійна оцінка повітряної обстановки та неперервна бойова робота по знищенню основних цілей, спостерігається траєкторія польоту протирадіолокаційної ракети до її влучання у створене хибне місце, при виявлені факту повторного пуску протирадіолокаційної ракети алгоритм захисту радіолокаційної станції відбувається за тією ж схемою при чому апаратура автоматично переключає випромінення з основного каналу на інший ретранслятор. Підвищення ефективності застосування способу створення хибного місця попадання протирадіолокаційної ракети, що заявляється, порівняно з прототипом досягається за рахунок створення хибних точок які випромінюють з періодом близьким або рівним часу запам’ятовування автопілотом протирадіолокаційної ракети координат місця знаходження радіолокаційної станції. Джерела інформації 1. Автономный войсковой зенитный ракетный комплекс «ОСА». Авторский коллектив.: Каневский В.Л., Нагорный Г.П., Рыбачев Г.М., Черныш В.П., Карпов Е.Е., Варфоломеев П.М., Едемский А.Ф., Шацман Л.Г., Кудин А.Н., Буйских Н.В., Моргунов М.А. - М.: Воениздат, 1991, стр.177-187 - аналог. 2. Неупокоев Ф.К. Стрельба зенитными ракетами. - 3-е изд., перераб. и доп. - М.: Воениздат, 1991, стр. 184-191 - прототип. 5 Комп’ютерна в ерстка М. Мацело 34098 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
