Триботехнічний склад – ревіталізант

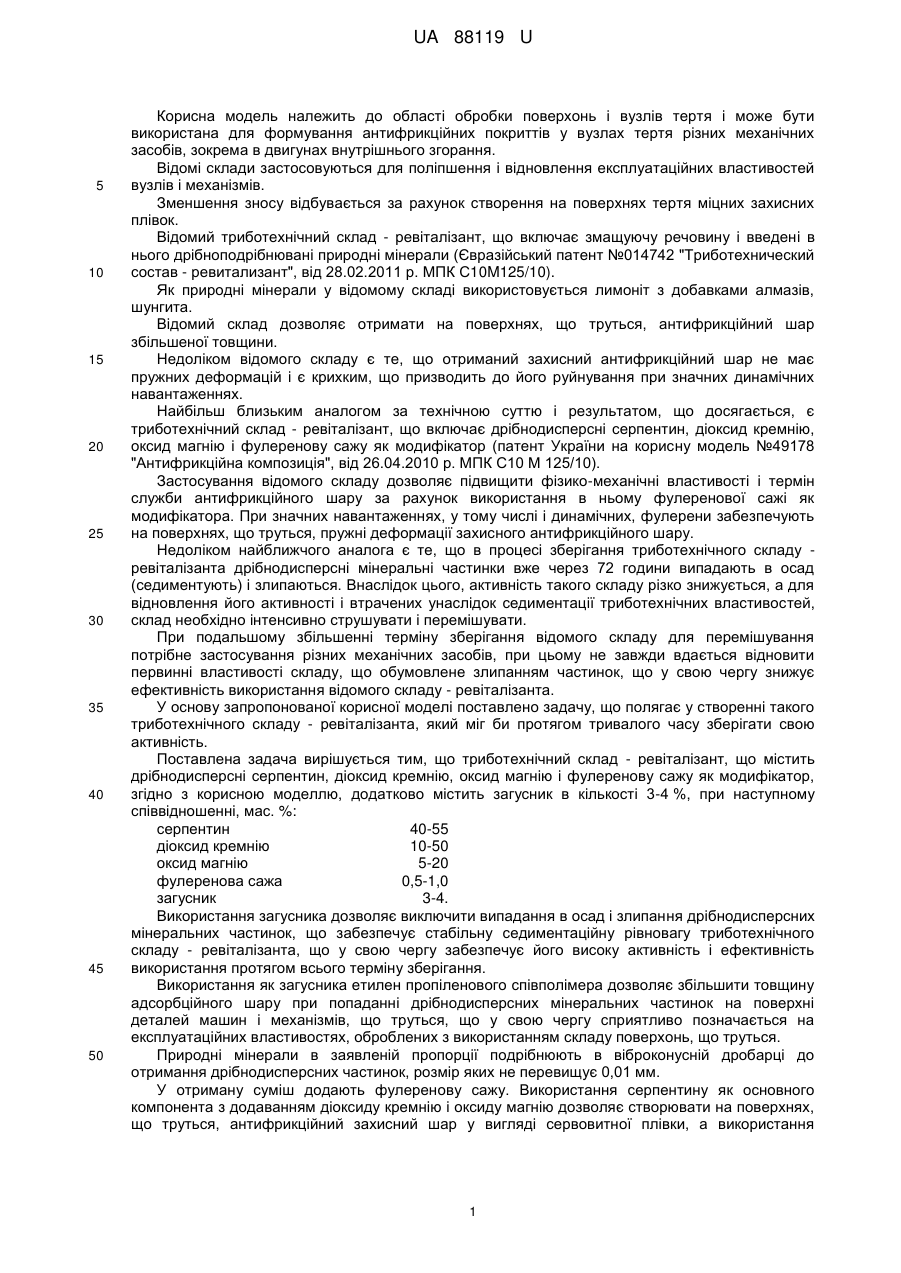

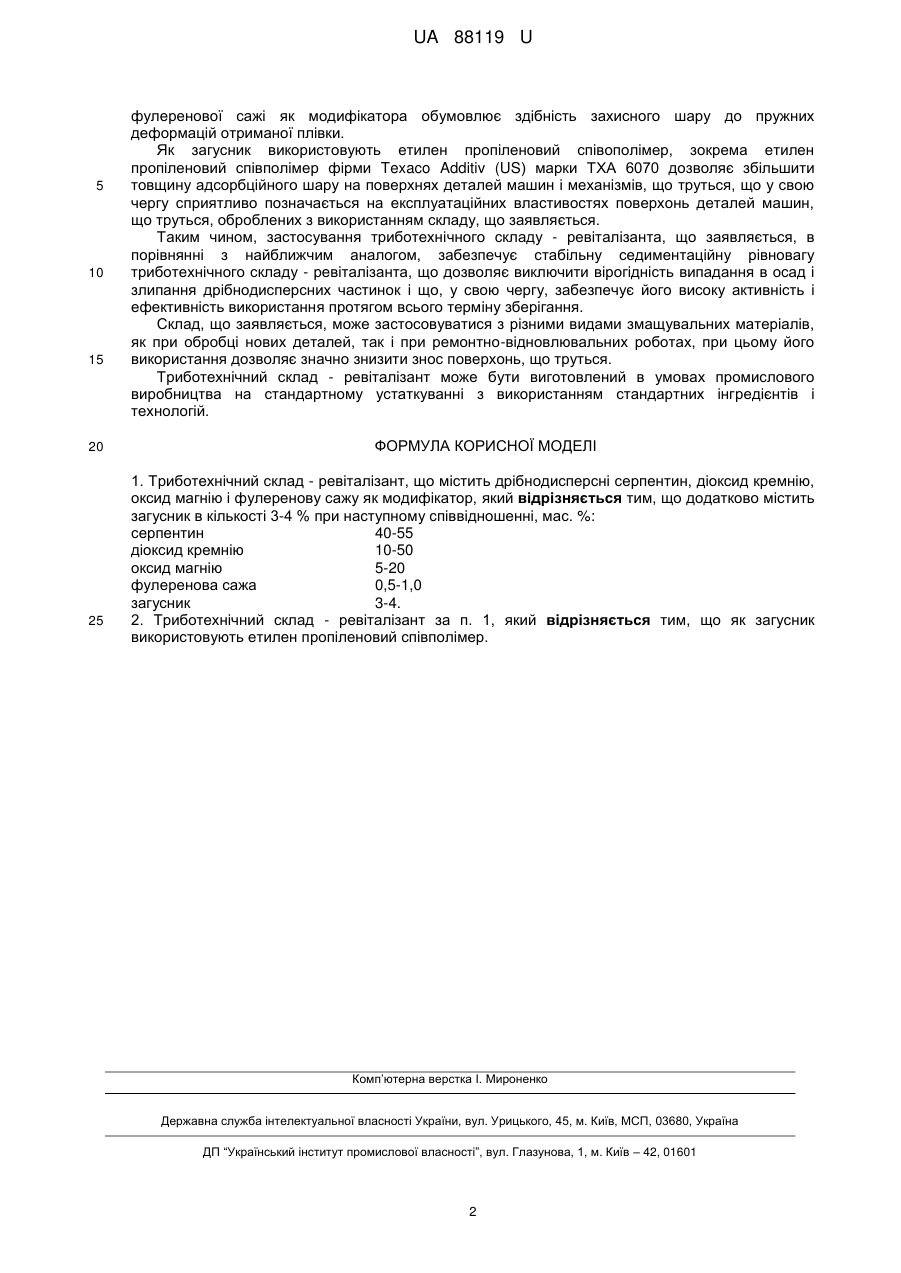

Реферат: Триботехнічний склад - ревіталізант містить дрібнодисперсні серпентин, діоксид кремнію, оксид магнію і фулеренову сажу як модифікатор та загусник. UA 88119 U (12) UA 88119 U UA 88119 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області обробки поверхонь і вузлів тертя і може бути використана для формування антифрикційних покриттів у вузлах тертя різних механічних засобів, зокрема в двигунах внутрішнього згорання. Відомі склади застосовуються для поліпшення і відновлення експлуатаційних властивостей вузлів і механізмів. Зменшення зносу відбувається за рахунок створення на поверхнях тертя міцних захисних плівок. Відомий триботехнічний склад - ревіталізант, що включає змащуючу речовину і введені в нього дрібноподрібнювані природні мінерали (Євразійський патент №014742 "Триботехнический состав - ревитализант", від 28.02.2011 р. МПК С10M125/10). Як природні мінерали у відомому складі використовується лимоніт з добавками алмазів, шунгита. Відомий склад дозволяє отримати на поверхнях, що труться, антифрикційний шар збільшеної товщини. Недоліком відомого складу є те, що отриманий захисний антифрикційний шар не має пружних деформацій і є крихким, що призводить до його руйнування при значних динамічних навантаженнях. Найбільш близьким аналогом за технічною суттю і результатом, що досягається, є триботехнічний склад - ревіталізант, що включає дрібнодисперсні серпентин, діоксид кремнію, оксид магнію і фулеренову сажу як модифікатор (патент України на корисну модель №49178 "Антифрикційна композиція", від 26.04.2010 р. МПК С10 М 125/10). Застосування відомого складу дозволяє підвищити фізико-механічні властивості і термін служби антифрикційного шару за рахунок використання в ньому фулеренової сажі як модифікатора. При значних навантаженнях, у тому числі і динамічних, фулерени забезпечують на поверхнях, що труться, пружні деформації захисного антифрикційного шару. Недоліком найближчого аналога є те, що в процесі зберігання триботехнічного складу ревіталізанта дрібнодисперсні мінеральні частинки вже через 72 години випадають в осад (седиментують) і злипаються. Внаслідок цього, активність такого складу різко знижується, а для відновлення його активності і втрачених унаслідок седиментації триботехнічних властивостей, склад необхідно інтенсивно струшувати і перемішувати. При подальшому збільшенні терміну зберігання відомого складу для перемішування потрібне застосування різних механічних засобів, при цьому не завжди вдається відновити первинні властивості складу, що обумовлене злипанням частинок, що у свою чергу знижує ефективність використання відомого складу - ревіталізанта. У основу запропонованої корисної моделі поставлено задачу, що полягає у створенні такого триботехнічного складу - ревіталізанта, який міг би протягом тривалого часу зберігати свою активність. Поставлена задача вирішується тим, що триботехнічний склад - ревіталізант, що містить дрібнодисперсні серпентин, діоксид кремнію, оксид магнію і фулеренову сажу як модифікатор, згідно з корисною моделлю, додатково містить загусник в кількості 3-4 %, при наступному співвідношенні, мас. %: серпентин 40-55 діоксид кремнію 10-50 оксид магнію 5-20 фулеренова сажа 0,5-1,0 загусник 3-4. Використання загусника дозволяє виключити випадання в осад і злипання дрібнодисперсних мінеральних частинок, що забезпечує стабільну седиментаційну рівновагу триботехнічного складу - ревіталізанта, що у свою чергу забезпечує його високу активність і ефективність використання протягом всього терміну зберігання. Використання як загусника етилен пропіленового співполімера дозволяє збільшити товщину адсорбційного шару при попаданні дрібнодисперсних мінеральних частинок на поверхні деталей машин і механізмів, що труться, що у свою чергу сприятливо позначається на експлуатаційних властивостях, оброблених з використанням складу поверхонь, що труться. Природні мінерали в заявленій пропорції подрібнюють в віброконусній дробарці до отримання дрібнодисперсних частинок, розмір яких не перевищує 0,01 мм. У отриману суміш додають фулеренову сажу. Використання серпентину як основного компонента з додаванням діоксиду кремнію і оксиду магнію дозволяє створювати на поверхнях, що труться, антифрикційний захисний шар у вигляді сервовитної плівки, а використання 1 UA 88119 U 5 10 15 20 25 фулеренової сажі як модифікатора обумовлює здібність захисного шару до пружних деформацій отриманої плівки. Як загусник використовують етилен пропіленовий співополімер, зокрема етилен пропіленовий співполімер фірми Texaco Additiv (US) марки ТХА 6070 дозволяє збільшити товщину адсорбційного шару на поверхнях деталей машин і механізмів, що труться, що у свою чергу сприятливо позначається на експлуатаційних властивостях поверхонь деталей машин, що труться, оброблених з використанням складу, що заявляється. Таким чином, застосування триботехнічного складу - ревіталізанта, що заявляється, в порівнянні з найближчим аналогом, забезпечує стабільну седиментаційну рівновагу триботехнічного складу - ревіталізанта, що дозволяє виключити вірогідність випадання в осад і злипання дрібнодисперсних частинок і що, у свою чергу, забезпечує його високу активність і ефективність використання протягом всього терміну зберігання. Склад, що заявляється, може застосовуватися з різними видами змащувальних матеріалів, як при обробці нових деталей, так і при ремонтно-відновлювальних роботах, при цьому його використання дозволяє значно знизити знос поверхонь, що труться. Триботехнічний склад - ревіталізант може бути виготовлений в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних інгредієнтів і технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Триботехнічний склад - ревіталізант, що містить дрібнодисперсні серпентин, діоксид кремнію, оксид магнію і фулеренову сажу як модифікатор, який відрізняється тим, що додатково містить загусник в кількості 3-4 % при наступному співвідношенні, мас. %: серпентин 40-55 діоксид кремнію 10-50 оксид магнію 5-20 фулеренова сажа 0,5-1,0 загусник 3-4. 2. Триботехнічний склад - ревіталізант за п. 1, який відрізняється тим, що як загусник використовують етилен пропіленовий співполімер. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
