Новорічна штучна ялинка “люм’єр – 02″

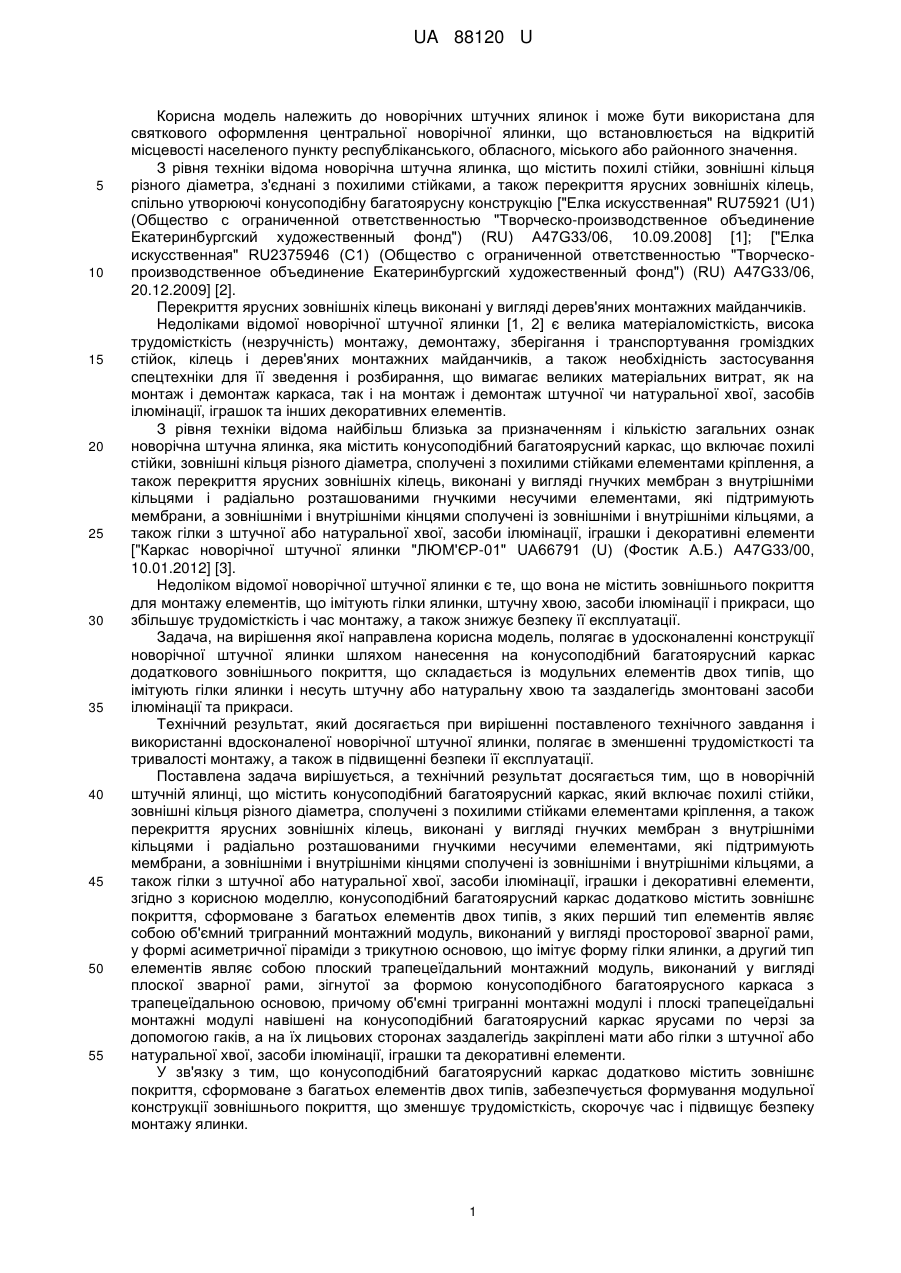

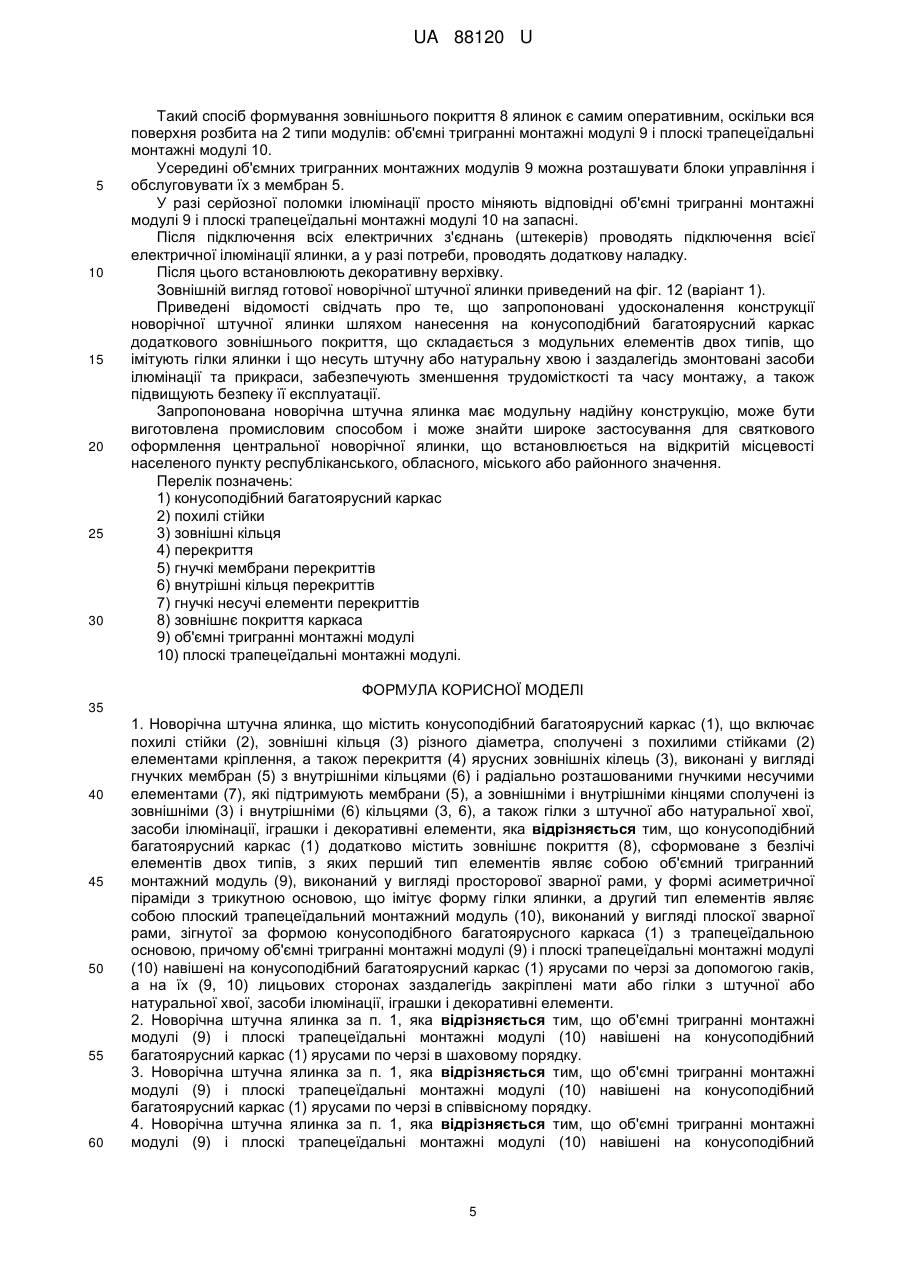

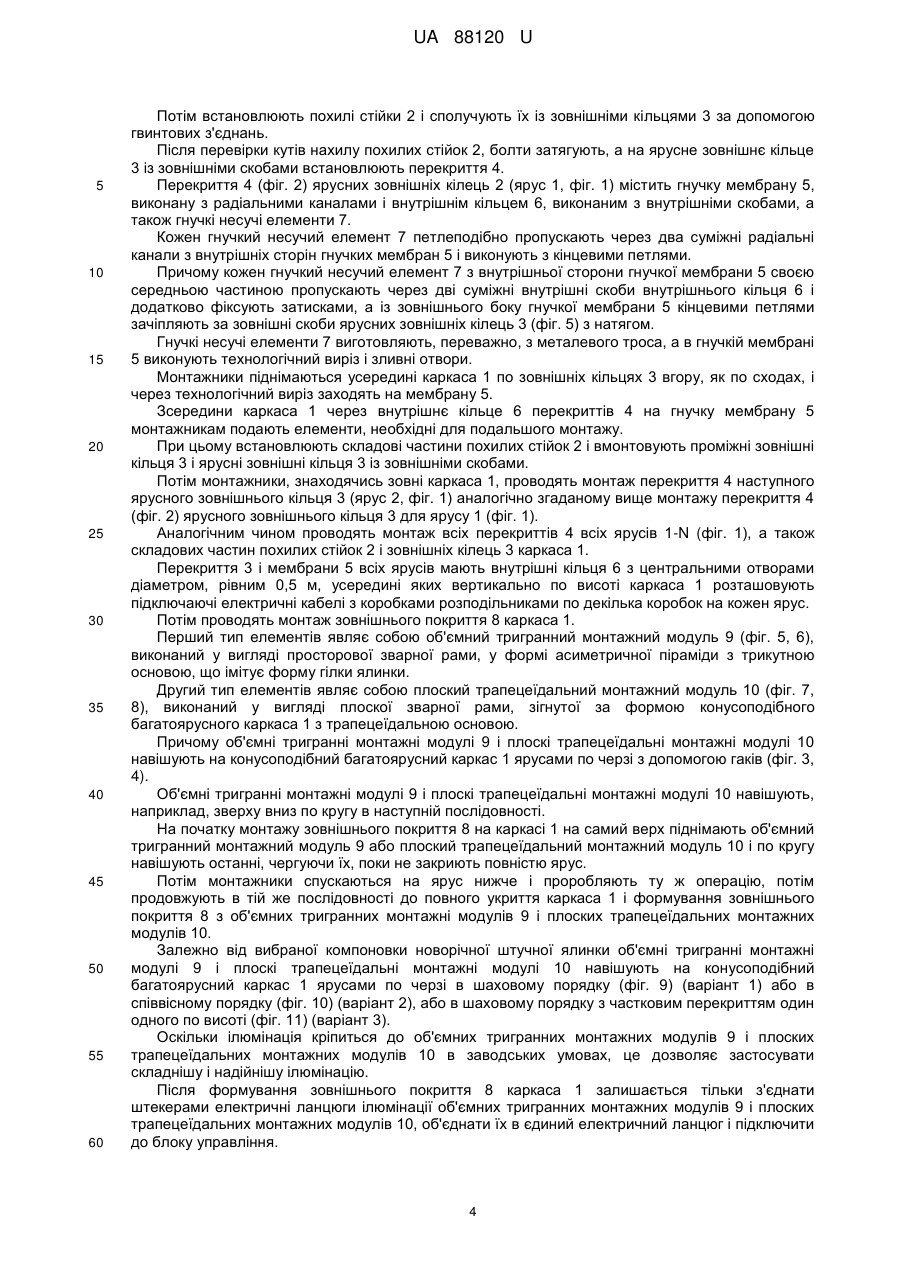

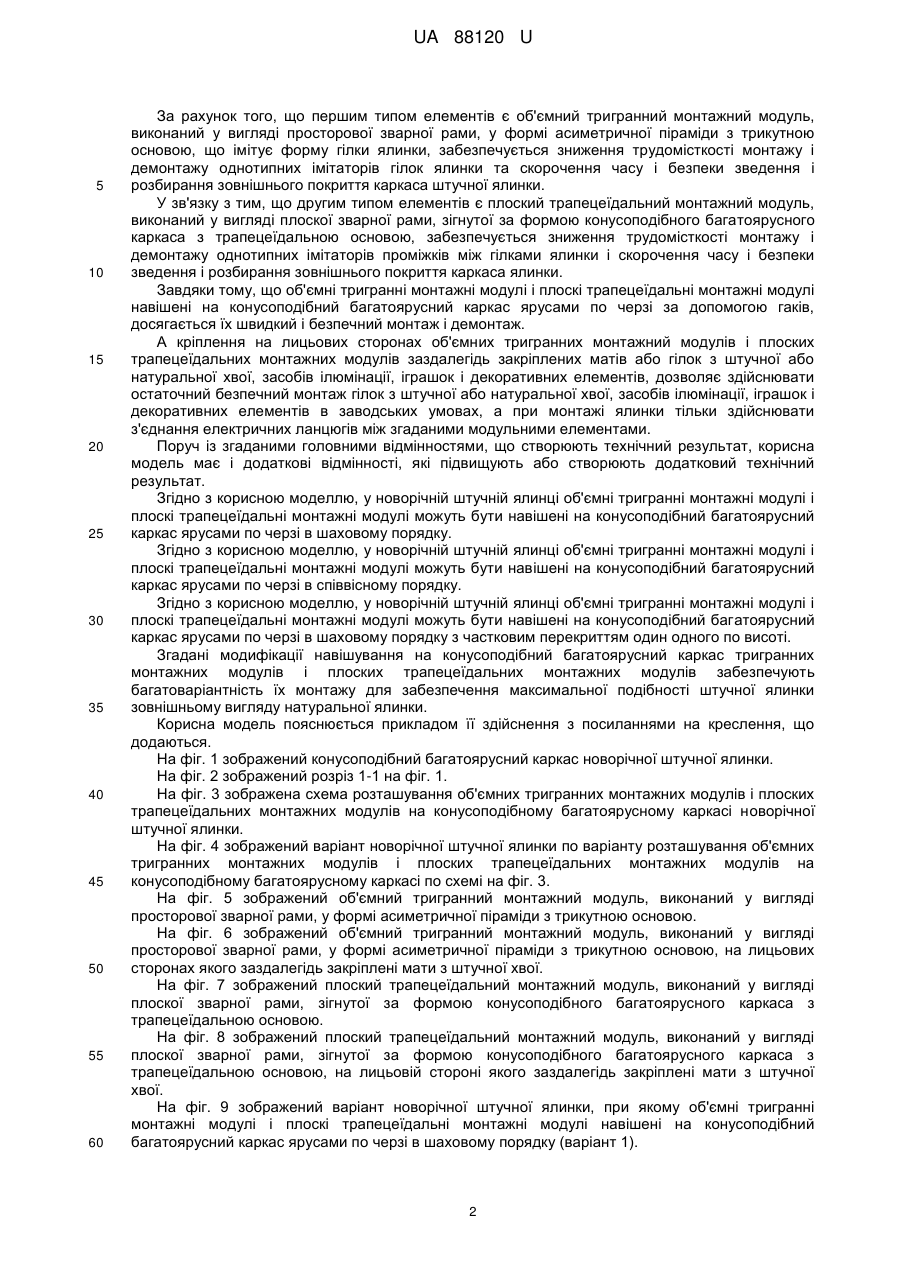

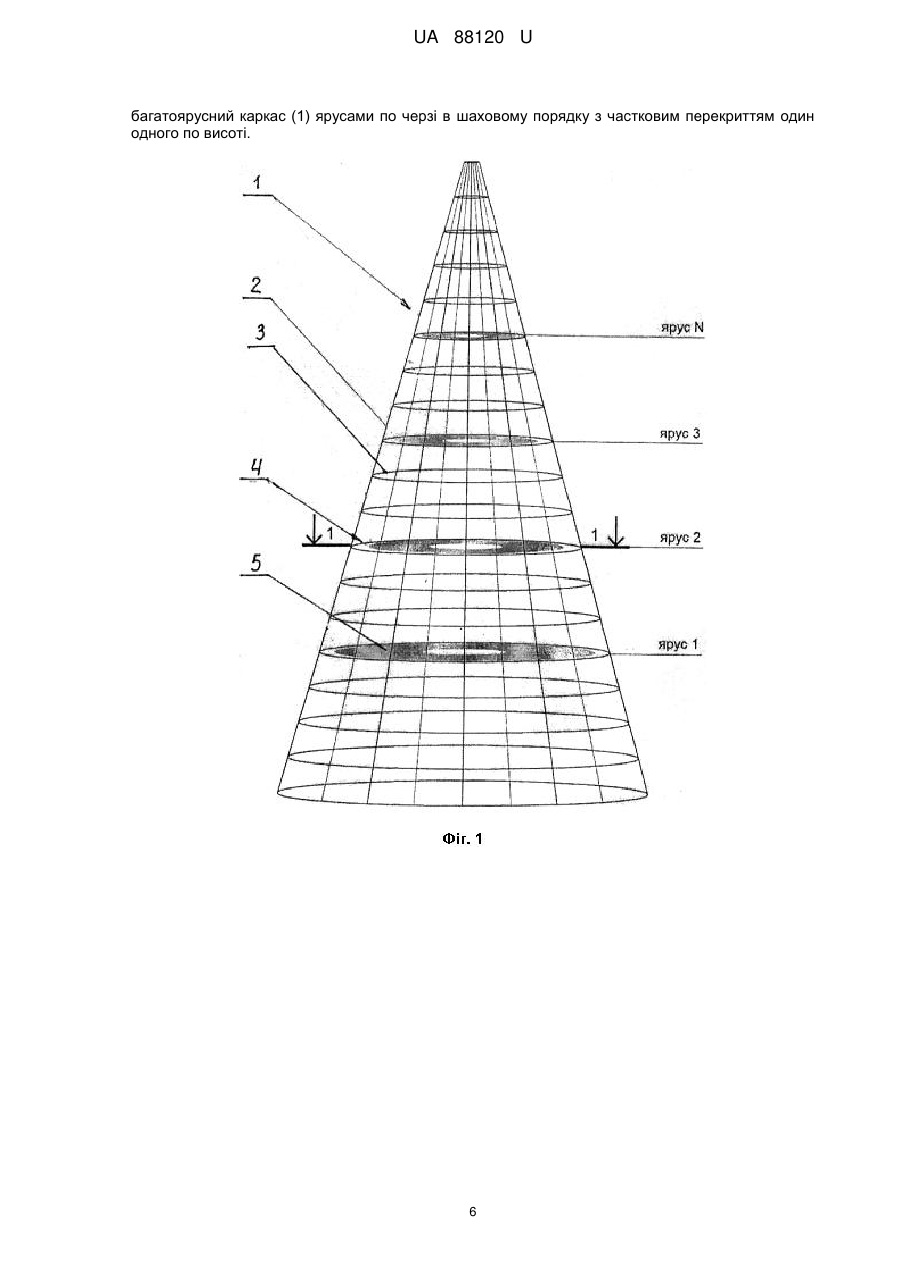

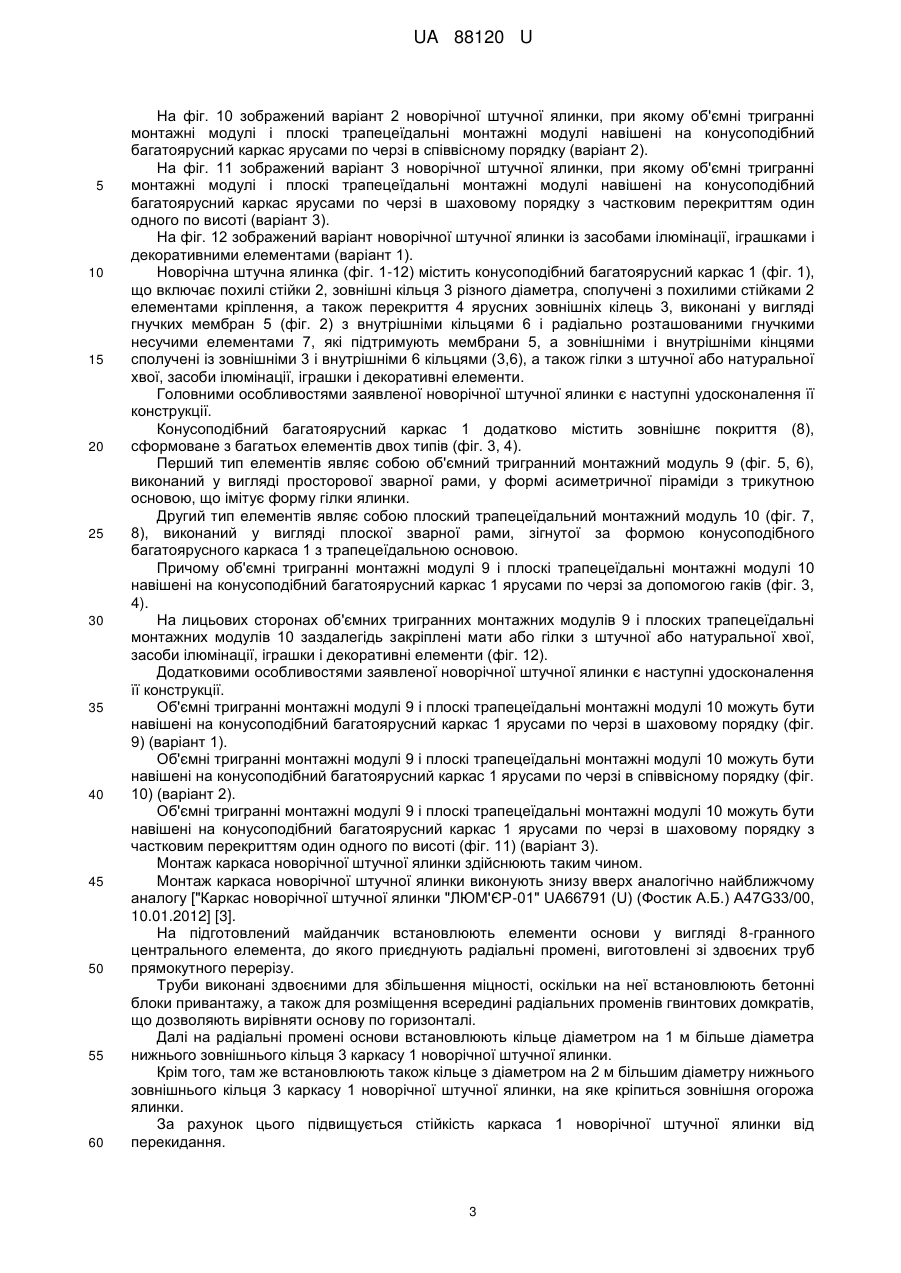

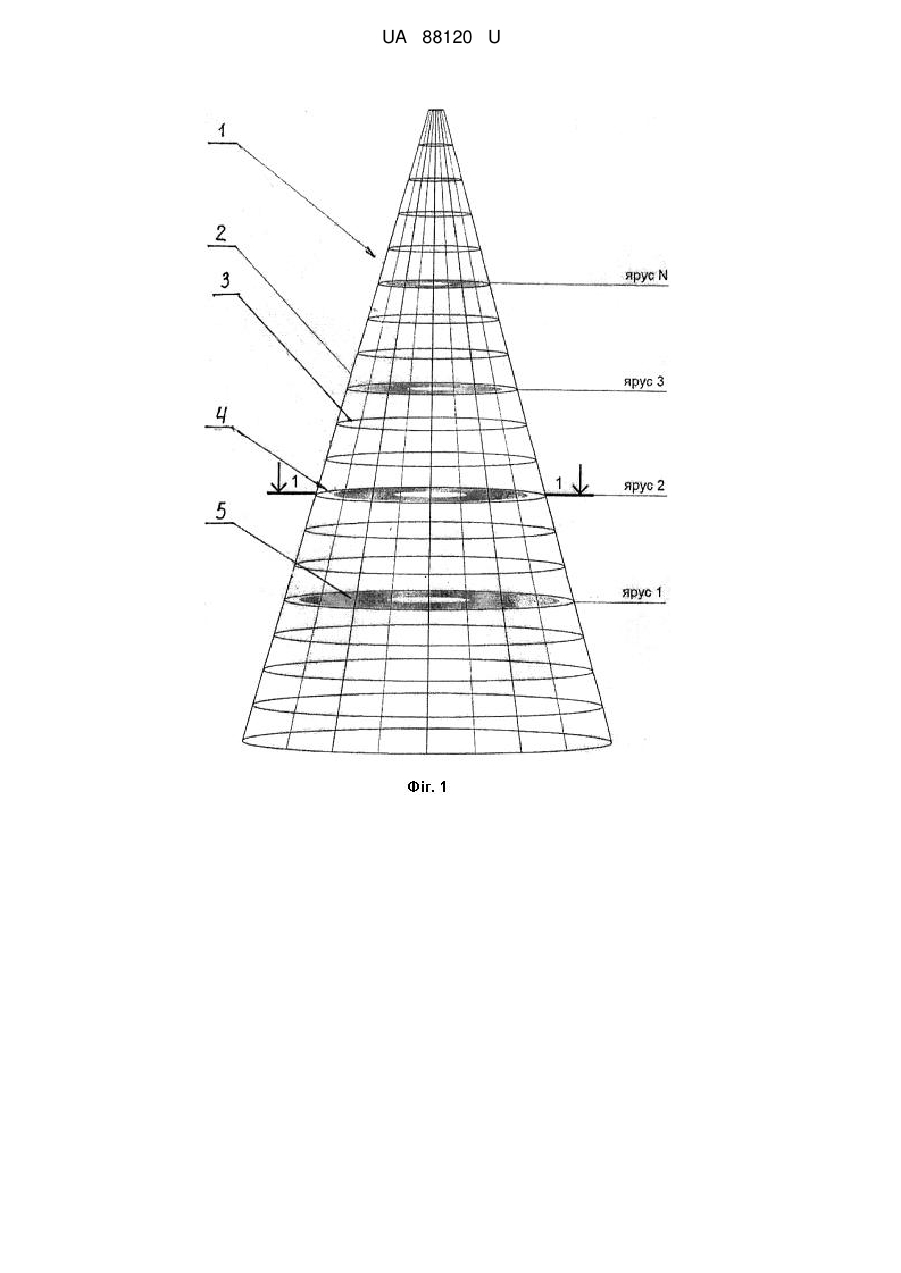

Реферат: UA 88120 U UA 88120 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до новорічних штучних ялинок і може бути використана для святкового оформлення центральної новорічної ялинки, що встановлюється на відкритій місцевості населеного пункту республіканського, обласного, міського або районного значення. З рівня техніки відома новорічна штучна ялинка, що містить похилі стійки, зовнішні кільця різного діаметра, з'єднані з похилими стійками, а також перекриття ярусних зовнішніх кілець, спільно утворюючі конусоподібну багатоярусну конструкцію ["Елка искусственная" RU75921 (U1) (Общество с ограниченной ответственностью "Творческо-производственное объединение Екатеринбургский художественный фонд") (RU) A47G33/06, 10.09.2008] [1]; ["Елка искусственная" RU2375946 (C1) (Общество с ограниченной ответственностью "Творческопроизводственное объединение Екатеринбургский художественный фонд") (RU) A47G33/06, 20.12.2009] [2]. Перекриття ярусних зовнішніх кілець виконані у вигляді дерев'яних монтажних майданчиків. Недоліками відомої новорічної штучної ялинки [1, 2] є велика матеріаломісткість, висока трудомісткість (незручність) монтажу, демонтажу, зберігання і транспортування громіздких стійок, кілець і дерев'яних монтажних майданчиків, а також необхідність застосування спецтехніки для її зведення і розбирання, що вимагає великих матеріальних витрат, як на монтаж і демонтаж каркаса, так і на монтаж і демонтаж штучної чи натуральної хвої, засобів ілюмінації, іграшок та інших декоративних елементів. З рівня техніки відома найбільш близька за призначенням і кількістю загальних ознак новорічна штучна ялинка, яка містить конусоподібний багатоярусний каркас, що включає похилі стійки, зовнішні кільця різного діаметра, сполучені з похилими стійками елементами кріплення, а також перекриття ярусних зовнішніх кілець, виконані у вигляді гнучких мембран з внутрішніми кільцями і радіально розташованими гнучкими несучими елементами, які підтримують мембрани, а зовнішніми і внутрішніми кінцями сполучені із зовнішніми і внутрішніми кільцями, а також гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи ["Каркас новорічної штучної ялинки "ЛЮМ'ЄР-01" UA66791 (U) (Фостик А.Б.) A47G33/00, 10.01.2012] [3]. Недоліком відомої новорічної штучної ялинки є те, що вона не містить зовнішнього покриття для монтажу елементів, що імітують гілки ялинки, штучну хвою, засоби ілюмінації і прикраси, що збільшує трудомісткість і час монтажу, а також знижує безпеку її експлуатації. Задача, на вирішення якої направлена корисна модель, полягає в удосконаленні конструкції новорічної штучної ялинки шляхом нанесення на конусоподібний багатоярусний каркас додаткового зовнішнього покриття, що складається із модульних елементів двох типів, що імітують гілки ялинки і несуть штучну або натуральну хвою та заздалегідь змонтовані засоби ілюмінації та прикраси. Технічний результат, який досягається при вирішенні поставленого технічного завдання і використанні вдосконаленої новорічної штучної ялинки, полягає в зменшенні трудомісткості та тривалості монтажу, а також в підвищенні безпеки її експлуатації. Поставлена задача вирішується, а технічний результат досягається тим, що в новорічній штучній ялинці, що містить конусоподібний багатоярусний каркас, який включає похилі стійки, зовнішні кільця різного діаметра, сполучені з похилими стійками елементами кріплення, а також перекриття ярусних зовнішніх кілець, виконані у вигляді гнучких мембран з внутрішніми кільцями і радіально розташованими гнучкими несучими елементами, які підтримують мембрани, а зовнішніми і внутрішніми кінцями сполучені із зовнішніми і внутрішніми кільцями, а також гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи, згідно з корисною моделлю, конусоподібний багатоярусний каркас додатково містить зовнішнє покриття, сформоване з багатьох елементів двох типів, з яких перший тип елементів являє собою об'ємний тригранний монтажний модуль, виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, що імітує форму гілки ялинки, а другий тип елементів являє собою плоский трапецеїдальний монтажний модуль, виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса з трапецеїдальною основою, причому об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі навішені на конусоподібний багатоярусний каркас ярусами по черзі за допомогою гаків, а на їх лицьових сторонах заздалегідь закріплені мати або гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки та декоративні елементи. У зв'язку з тим, що конусоподібний багатоярусний каркас додатково містить зовнішнє покриття, сформоване з багатьох елементів двох типів, забезпечується формування модульної конструкції зовнішнього покриття, що зменшує трудомісткість, скорочує час і підвищує безпеку монтажу ялинки. 1 UA 88120 U 5 10 15 20 25 30 35 40 45 50 55 60 За рахунок того, що першим типом елементів є об'ємний тригранний монтажний модуль, виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, що імітує форму гілки ялинки, забезпечується зниження трудомісткості монтажу і демонтажу однотипних імітаторів гілок ялинки та скорочення часу і безпеки зведення і розбирання зовнішнього покриття каркаса штучної ялинки. У зв'язку з тим, що другим типом елементів є плоский трапецеїдальний монтажний модуль, виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса з трапецеїдальною основою, забезпечується зниження трудомісткості монтажу і демонтажу однотипних імітаторів проміжків між гілками ялинки і скорочення часу і безпеки зведення і розбирання зовнішнього покриття каркаса ялинки. Завдяки тому, що об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі навішені на конусоподібний багатоярусний каркас ярусами по черзі за допомогою гаків, досягається їх швидкий і безпечний монтаж і демонтаж. А кріплення на лицьових сторонах об'ємних тригранних монтажний модулів і плоских трапецеїдальних монтажних модулів заздалегідь закріплених матів або гілок з штучної або натуральної хвої, засобів ілюмінації, іграшок і декоративних елементів, дозволяє здійснювати остаточний безпечний монтаж гілок з штучної або натуральної хвої, засобів ілюмінації, іграшок і декоративних елементів в заводських умовах, а при монтажі ялинки тільки здійснювати з'єднання електричних ланцюгів між згаданими модульними елементами. Поруч із згаданими головними відмінностями, що створюють технічний результат, корисна модель має і додаткові відмінності, які підвищують або створюють додатковий технічний результат. Згідно з корисною моделлю, у новорічній штучній ялинці об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі можуть бути навішені на конусоподібний багатоярусний каркас ярусами по черзі в шаховому порядку. Згідно з корисною моделлю, у новорічній штучній ялинці об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі можуть бути навішені на конусоподібний багатоярусний каркас ярусами по черзі в співвісному порядку. Згідно з корисною моделлю, у новорічній штучній ялинці об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі можуть бути навішені на конусоподібний багатоярусний каркас ярусами по черзі в шаховому порядку з частковим перекриттям один одного по висоті. Згадані модифікації навішування на конусоподібний багатоярусний каркас тригранних монтажних модулів і плоских трапецеїдальних монтажних модулів забезпечують багатоваріантність їх монтажу для забезпечення максимальної подібності штучної ялинки зовнішньому вигляду натуральної ялинки. Корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений конусоподібний багатоярусний каркас новорічної штучної ялинки. На фіг. 2 зображений розріз 1-1 на фіг. 1. На фіг. 3 зображена схема розташування об'ємних тригранних монтажних модулів і плоских трапецеїдальних монтажних модулів на конусоподібному багатоярусному каркасі новорічної штучної ялинки. На фіг. 4 зображений варіант новорічної штучної ялинки по варіанту розташування об'ємних тригранних монтажних модулів і плоских трапецеїдальних монтажних модулів на конусоподібному багатоярусному каркасі по схемі на фіг. 3. На фіг. 5 зображений об'ємний тригранний монтажний модуль, виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою. На фіг. 6 зображений об'ємний тригранний монтажний модуль, виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, на лицьових сторонах якого заздалегідь закріплені мати з штучної хвої. На фіг. 7 зображений плоский трапецеїдальний монтажний модуль, виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса з трапецеїдальною основою. На фіг. 8 зображений плоский трапецеїдальний монтажний модуль, виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса з трапецеїдальною основою, на лицьовій стороні якого заздалегідь закріплені мати з штучної хвої. На фіг. 9 зображений варіант новорічної штучної ялинки, при якому об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі навішені на конусоподібний багатоярусний каркас ярусами по черзі в шаховому порядку (варіант 1). 2 UA 88120 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 10 зображений варіант 2 новорічної штучної ялинки, при якому об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі навішені на конусоподібний багатоярусний каркас ярусами по черзі в співвісному порядку (варіант 2). На фіг. 11 зображений варіант 3 новорічної штучної ялинки, при якому об'ємні тригранні монтажні модулі і плоскі трапецеїдальні монтажні модулі навішені на конусоподібний багатоярусний каркас ярусами по черзі в шаховому порядку з частковим перекриттям один одного по висоті (варіант 3). На фіг. 12 зображений варіант новорічної штучної ялинки із засобами ілюмінації, іграшками і декоративними елементами (варіант 1). Новорічна штучна ялинка (фіг. 1-12) містить конусоподібний багатоярусний каркас 1 (фіг. 1), що включає похилі стійки 2, зовнішні кільця 3 різного діаметра, сполучені з похилими стійками 2 елементами кріплення, а також перекриття 4 ярусних зовнішніх кілець 3, виконані у вигляді гнучких мембран 5 (фіг. 2) з внутрішніми кільцями 6 і радіально розташованими гнучкими несучими елементами 7, які підтримують мембрани 5, а зовнішніми і внутрішніми кінцями сполучені із зовнішніми 3 і внутрішніми 6 кільцями (3,6), а також гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи. Головними особливостями заявленої новорічної штучної ялинки є наступні удосконалення її конструкції. Конусоподібний багатоярусний каркас 1 додатково містить зовнішнє покриття (8), сформоване з багатьох елементів двох типів (фіг. 3, 4). Перший тип елементів являє собою об'ємний тригранний монтажний модуль 9 (фіг. 5, 6), виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, що імітує форму гілки ялинки. Другий тип елементів являє собою плоский трапецеїдальний монтажний модуль 10 (фіг. 7, 8), виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса 1 з трапецеїдальною основою. Причому об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 навішені на конусоподібний багатоярусний каркас 1 ярусами по черзі за допомогою гаків (фіг. 3, 4). На лицьових сторонах об'ємних тригранних монтажних модулів 9 і плоских трапецеїдальні монтажних модулів 10 заздалегідь закріплені мати або гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи (фіг. 12). Додатковими особливостями заявленої новорічної штучної ялинки є наступні удосконалення її конструкції. Об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 можуть бути навішені на конусоподібний багатоярусний каркас 1 ярусами по черзі в шаховому порядку (фіг. 9) (варіант 1). Об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 можуть бути навішені на конусоподібний багатоярусний каркас 1 ярусами по черзі в співвісному порядку (фіг. 10) (варіант 2). Об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 можуть бути навішені на конусоподібний багатоярусний каркас 1 ярусами по черзі в шаховому порядку з частковим перекриттям один одного по висоті (фіг. 11) (варіант 3). Монтаж каркаса новорічної штучної ялинки здійснюють таким чином. Монтаж каркаса новорічної штучної ялинки виконують знизу вверх аналогічно найближчому аналогу ["Каркас новорічної штучної ялинки "ЛЮМ'ЄР-01" UA66791 (U) (Фостик А.Б.) A47G33/00, 10.01.2012] [3]. На підготовлений майданчик встановлюють елементи основи у вигляді 8-гранного центрального елемента, до якого приєднують радіальні промені, виготовлені зі здвоєних труб прямокутного перерізу. Труби виконані здвоєними для збільшення міцності, оскільки на неї встановлюють бетонні блоки привантажу, а також для розміщення всередині радіальних променів гвинтових домкратів, що дозволяють вирівняти основу по горизонталі. Далі на радіальні промені основи встановлюють кільце діаметром на 1 м більше діаметра нижнього зовнішнього кільця 3 каркасу 1 новорічної штучної ялинки. Крім того, там же встановлюють також кільце з діаметром на 2 м більшим діаметру нижнього зовнішнього кільця 3 каркасу 1 новорічної штучної ялинки, на яке кріпиться зовнішня огорожа ялинки. За рахунок цього підвищується стійкість каркаса 1 новорічної штучної ялинки від перекидання. 3 UA 88120 U 5 10 15 20 25 30 35 40 45 50 55 60 Потім встановлюють похилі стійки 2 і сполучують їх із зовнішніми кільцями 3 за допомогою гвинтових з'єднань. Після перевірки кутів нахилу похилих стійок 2, болти затягують, а на ярусне зовнішнє кільце 3 із зовнішніми скобами встановлюють перекриття 4. Перекриття 4 (фіг. 2) ярусних зовнішніх кілець 2 (ярус 1, фіг. 1) містить гнучку мембрану 5, виконану з радіальними каналами і внутрішнім кільцем 6, виконаним з внутрішніми скобами, а також гнучкі несучі елементи 7. Кожен гнучкий несучий елемент 7 петлеподібно пропускають через два суміжні радіальні канали з внутрішніх сторін гнучких мембран 5 і виконують з кінцевими петлями. Причому кожен гнучкий несучий елемент 7 з внутрішньої сторони гнучкої мембрани 5 своєю середньою частиною пропускають через дві суміжні внутрішні скоби внутрішнього кільця 6 і додатково фіксують затисками, а із зовнішнього боку гнучкої мембрани 5 кінцевими петлями зачіпляють за зовнішні скоби ярусних зовнішніх кілець 3 (фіг. 5) з натягом. Гнучкі несучі елементи 7 виготовляють, переважно, з металевого троса, а в гнучкій мембрані 5 виконують технологічний виріз і зливні отвори. Монтажники піднімаються усередині каркаса 1 по зовнішніх кільцях 3 вгору, як по сходах, і через технологічний виріз заходять на мембрану 5. Зсередини каркаса 1 через внутрішнє кільце 6 перекриттів 4 на гнучку мембрану 5 монтажникам подають елементи, необхідні для подальшого монтажу. При цьому встановлюють складові частини похилих стійок 2 і вмонтовують проміжні зовнішні кільця 3 і ярусні зовнішні кільця 3 із зовнішніми скобами. Потім монтажники, знаходячись зовні каркаса 1, проводять монтаж перекриття 4 наступного ярусного зовнішнього кільця 3 (ярус 2, фіг. 1) аналогічно згаданому вище монтажу перекриття 4 (фіг. 2) ярусного зовнішнього кільця 3 для ярусу 1 (фіг. 1). Аналогічним чином проводять монтаж всіх перекриттів 4 всіх ярусів 1-N (фіг. 1), а також складових частин похилих стійок 2 і зовнішніх кілець 3 каркаса 1. Перекриття 3 і мембрани 5 всіх ярусів мають внутрішні кільця 6 з центральними отворами діаметром, рівним 0,5 м, усередині яких вертикально по висоті каркаса 1 розташовують підключаючі електричні кабелі з коробками розподільниками по декілька коробок на кожен ярус. Потім проводять монтаж зовнішнього покриття 8 каркаса 1. Перший тип елементів являє собою об'ємний тригранний монтажний модуль 9 (фіг. 5, 6), виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, що імітує форму гілки ялинки. Другий тип елементів являє собою плоский трапецеїдальний монтажний модуль 10 (фіг. 7, 8), виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса 1 з трапецеїдальною основою. Причому об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 навішують на конусоподібний багатоярусний каркас 1 ярусами по черзі з допомогою гаків (фіг. 3, 4). Об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 навішують, наприклад, зверху вниз по кругу в наступній послідовності. На початку монтажу зовнішнього покриття 8 на каркасі 1 на самий верх піднімають об'ємний тригранний монтажний модуль 9 або плоский трапецеїдальний монтажний модуль 10 і по кругу навішують останні, чергуючи їх, поки не закриють повністю ярус. Потім монтажники спускаються на ярус нижче і проробляють ту ж операцію, потім продовжують в тій же послідовності до повного укриття каркаса 1 і формування зовнішнього покриття 8 з об'ємних тригранних монтажні модулів 9 і плоских трапецеїдальних монтажних модулів 10. Залежно від вибраної компоновки новорічної штучної ялинки об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 навішують на конусоподібний багатоярусний каркас 1 ярусами по черзі в шаховому порядку (фіг. 9) (варіант 1) або в співвісному порядку (фіг. 10) (варіант 2), або в шаховому порядку з частковим перекриттям один одного по висоті (фіг. 11) (варіант 3). Оскільки ілюмінація кріпиться до об'ємних тригранних монтажних модулів 9 і плоских трапецеїдальних монтажних модулів 10 в заводських умовах, це дозволяє застосувати складнішу і надійнішу ілюмінацію. Після формування зовнішнього покриття 8 каркаса 1 залишається тільки з'єднати штекерами електричні ланцюги ілюмінації об'ємних тригранних монтажних модулів 9 і плоских трапецеїдальних монтажних модулів 10, об'єднати їх в єдиний електричний ланцюг і підключити до блоку управління. 4 UA 88120 U 5 10 15 20 25 30 Такий спосіб формування зовнішнього покриття 8 ялинок є самим оперативним, оскільки вся поверхня розбита на 2 типи модулів: об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10. Усередині об'ємних тригранних монтажних модулів 9 можна розташувати блоки управління і обслуговувати їх з мембран 5. У разі серйозної поломки ілюмінації просто міняють відповідні об'ємні тригранні монтажні модулі 9 і плоскі трапецеїдальні монтажні модулі 10 на запасні. Після підключення всіх електричних з'єднань (штекерів) проводять підключення всієї електричної ілюмінації ялинки, а у разі потреби, проводять додаткову наладку. Після цього встановлюють декоративну верхівку. Зовнішній вигляд готової новорічної штучної ялинки приведений на фіг. 12 (варіант 1). Приведені відомості свідчать про те, що запропоновані удосконалення конструкції новорічної штучної ялинки шляхом нанесення на конусоподібний багатоярусний каркас додаткового зовнішнього покриття, що складається з модульних елементів двох типів, що імітують гілки ялинки і що несуть штучну або натуральну хвою і заздалегідь змонтовані засоби ілюмінації та прикраси, забезпечують зменшення трудомісткості та часу монтажу, а також підвищують безпеку її експлуатації. Запропонована новорічна штучна ялинка має модульну надійну конструкцію, може бути виготовлена промисловим способом і може знайти широке застосування для святкового оформлення центральної новорічної ялинки, що встановлюється на відкритій місцевості населеного пункту республіканського, обласного, міського або районного значення. Перелік позначень: 1) конусоподібний багатоярусний каркас 2) похилі стійки 3) зовнішні кільця 4) перекриття 5) гнучкі мембрани перекриттів 6) внутрішні кільця перекриттів 7) гнучкі несучі елементи перекриттів 8) зовнішнє покриття каркаса 9) об'ємні тригранні монтажні модулі 10) плоскі трапецеїдальні монтажні модулі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Новорічна штучна ялинка, що містить конусоподібний багатоярусний каркас (1), що включає похилі стійки (2), зовнішні кільця (3) різного діаметра, сполучені з похилими стійками (2) елементами кріплення, а також перекриття (4) ярусних зовнішніх кілець (3), виконані у вигляді гнучких мембран (5) з внутрішніми кільцями (6) і радіально розташованими гнучкими несучими елементами (7), які підтримують мембрани (5), а зовнішніми і внутрішніми кінцями сполучені із зовнішніми (3) і внутрішніми (6) кільцями (3, 6), а також гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи, яка відрізняється тим, що конусоподібний багатоярусний каркас (1) додатково містить зовнішнє покриття (8), сформоване з безлічі елементів двох типів, з яких перший тип елементів являє собою об'ємний тригранний монтажний модуль (9), виконаний у вигляді просторової зварної рами, у формі асиметричної піраміди з трикутною основою, що імітує форму гілки ялинки, а другий тип елементів являє собою плоский трапецеїдальний монтажний модуль (10), виконаний у вигляді плоскої зварної рами, зігнутої за формою конусоподібного багатоярусного каркаса (1) з трапецеїдальною основою, причому об'ємні тригранні монтажні модулі (9) і плоскі трапецеїдальні монтажні модулі (10) навішені на конусоподібний багатоярусний каркас (1) ярусами по черзі за допомогою гаків, а на їх (9, 10) лицьових сторонах заздалегідь закріплені мати або гілки з штучної або натуральної хвої, засоби ілюмінації, іграшки і декоративні елементи. 2. Новорічна штучна ялинка за п. 1, яка відрізняється тим, що об'ємні тригранні монтажні модулі (9) і плоскі трапецеїдальні монтажні модулі (10) навішені на конусоподібний багатоярусний каркас (1) ярусами по черзі в шаховому порядку. 3. Новорічна штучна ялинка за п. 1, яка відрізняється тим, що об'ємні тригранні монтажні модулі (9) і плоскі трапецеїдальні монтажні модулі (10) навішені на конусоподібний багатоярусний каркас (1) ярусами по черзі в співвісному порядку. 4. Новорічна штучна ялинка за п. 1, яка відрізняється тим, що об'ємні тригранні монтажні модулі (9) і плоскі трапецеїдальні монтажні модулі (10) навішені на конусоподібний 5 UA 88120 U багатоярусний каркас (1) ярусами по черзі в шаховому порядку з частковим перекриттям один одного по висоті. 6 UA 88120 U 7 UA 88120 U 8 UA 88120 U 9 UA 88120 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
