Щогла бурового верстата

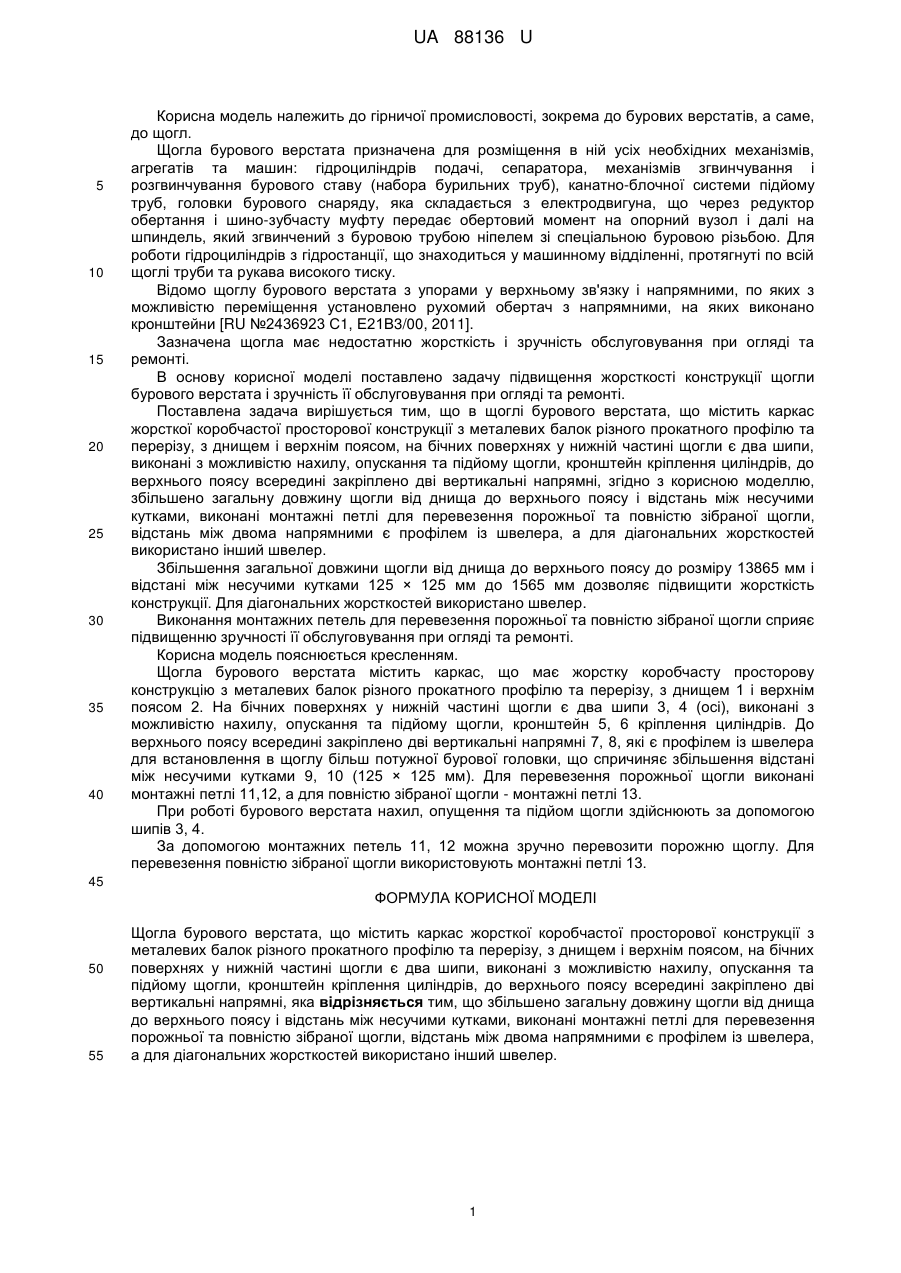

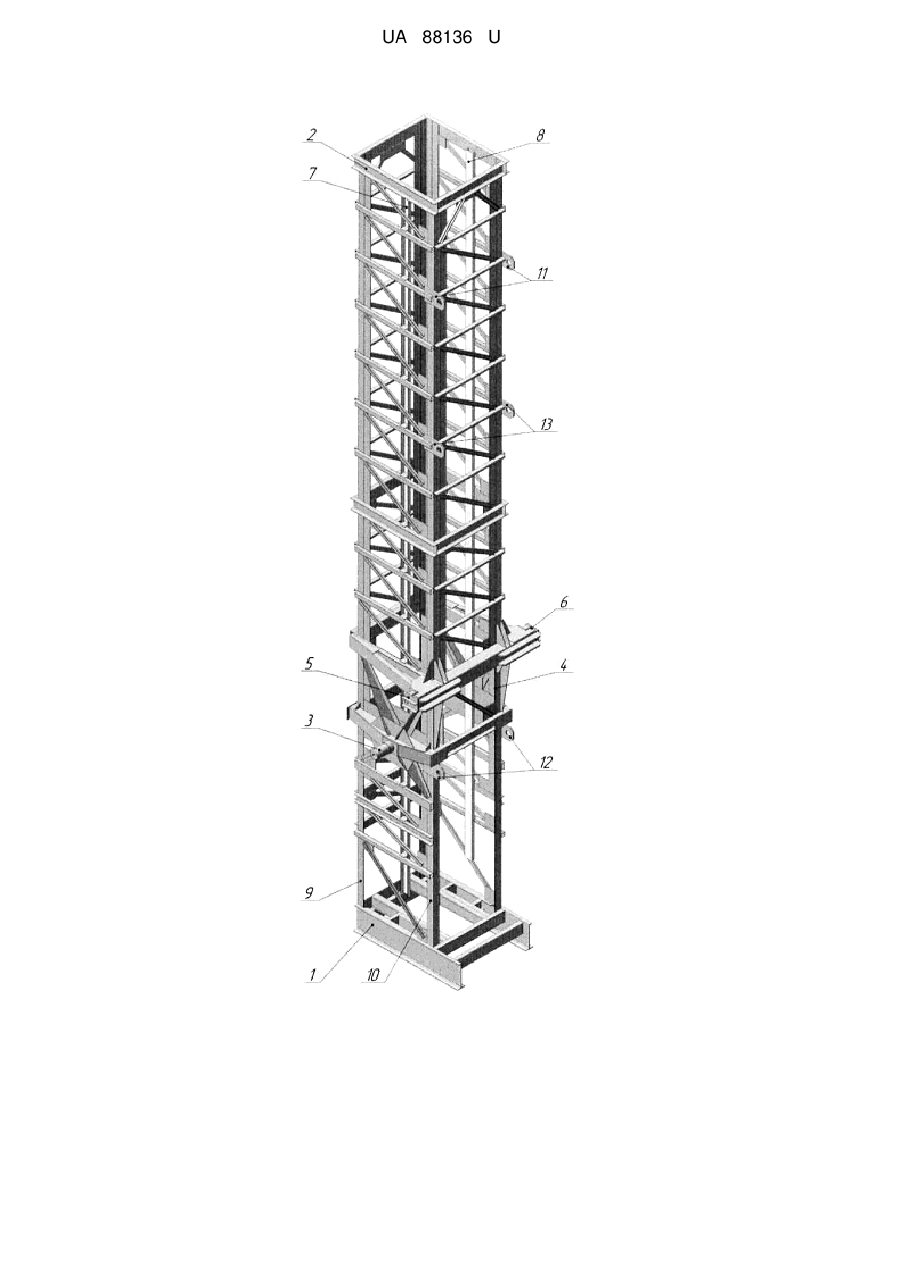

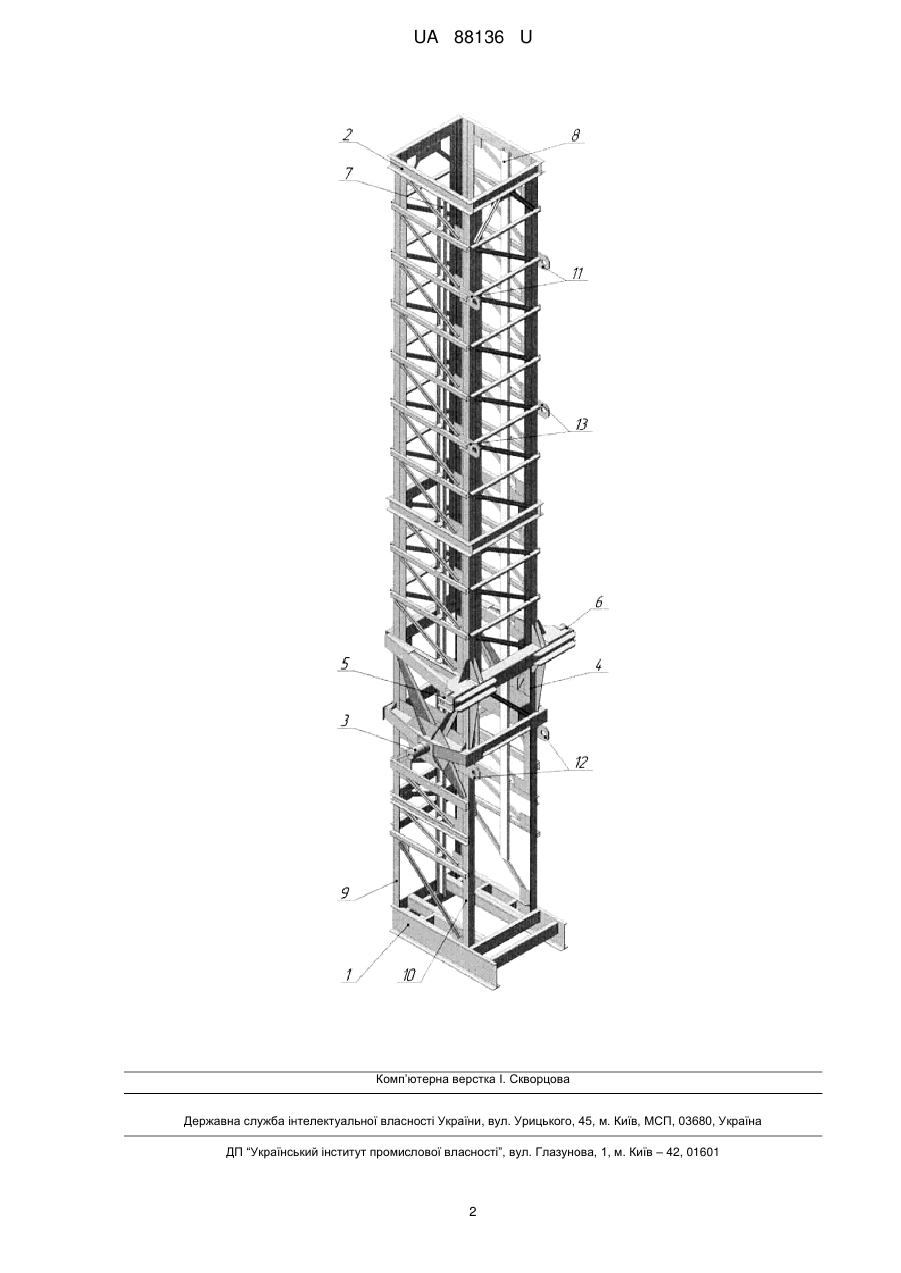

Реферат: UA 88136 U UA 88136 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої промисловості, зокрема до бурових верстатів, а саме, до щогл. Щогла бурового верстата призначена для розміщення в ній усіх необхідних механізмів, агрегатів та машин: гідроциліндрів подачі, сепаратора, механізмів згвинчування і розгвинчування бурового ставу (набора бурильних труб), канатно-блочної системи підйому труб, головки бурового снаряду, яка складається з електродвигуна, що через редуктор обертання і шино-зубчасту муфту передає обертовий момент на опорний вузол і далі на шпиндель, який згвинчений з буровою трубою ніпелем зі спеціальною буровою різьбою. Для роботи гідроциліндрів з гідростанції, що знаходиться у машинному відділенні, протягнуті по всій щоглі труби та рукава високого тиску. Відомо щоглу бурового верстата з упорами у верхньому зв'язку і напрямними, по яких з можливістю переміщення установлено рухомий обертач з напрямними, на яких виконано кронштейни [RU №2436923 С1, Е21В3/00, 2011]. Зазначена щогла має недостатню жорсткість і зручність обслуговування при огляді та ремонті. В основу корисної моделі поставлено задачу підвищення жорсткості конструкції щогли бурового верстата і зручність її обслуговування при огляді та ремонті. Поставлена задача вирішується тим, що в щоглі бурового верстата, що містить каркас жорсткої коробчастої просторової конструкції з металевих балок різного прокатного профілю та перерізу, з днищем і верхнім поясом, на бічних поверхнях у нижній частині щогли є два шипи, виконані з можливістю нахилу, опускання та підйому щогли, кронштейн кріплення циліндрів, до верхнього поясу всередині закріплено дві вертикальні напрямні, згідно з корисною моделлю, збільшено загальну довжину щогли від днища до верхнього поясу і відстань між несучими кутками, виконані монтажні петлі для перевезення порожньої та повністю зібраної щогли, відстань між двома напрямними є профілем із швелера, а для діагональних жорсткостей використано інший швелер. Збільшення загальної довжини щогли від днища до верхнього поясу до розміру 13865 мм і відстані між несучими кутками 125 × 125 мм до 1565 мм дозволяє підвищити жорсткість конструкції. Для діагональних жорсткостей використано швелер. Виконання монтажних петель для перевезення порожньої та повністю зібраної щогли сприяє підвищенню зручності її обслуговування при огляді та ремонті. Корисна модель пояснюється кресленням. Щогла бурового верстата містить каркас, що має жорстку коробчасту просторову конструкцію з металевих балок різного прокатного профілю та перерізу, з днищем 1 і верхнім поясом 2. На бічних поверхнях у нижній частині щогли є два шипи 3, 4 (осі), виконані з можливістю нахилу, опускання та підйому щогли, кронштейн 5, 6 кріплення циліндрів. До верхнього поясу всередині закріплено дві вертикальні напрямні 7, 8, які є профілем із швелера для встановлення в щоглу більш потужної бурової головки, що спричиняє збільшення відстані між несучими кутками 9, 10 (125 × 125 мм). Для перевезення порожньої щогли виконані монтажні петлі 11,12, а для повністю зібраної щогли - монтажні петлі 13. При роботі бурового верстата нахил, опущення та підйом щогли здійснюють за допомогою шипів 3, 4. За допомогою монтажних петель 11, 12 можна зручно перевозити порожню щоглу. Для перевезення повністю зібраної щогли використовують монтажні петлі 13. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Щогла бурового верстата, що містить каркас жорсткої коробчастої просторової конструкції з металевих балок різного прокатного профілю та перерізу, з днищем і верхнім поясом, на бічних поверхнях у нижній частині щогли є два шипи, виконані з можливістю нахилу, опускання та підйому щогли, кронштейн кріплення циліндрів, до верхнього поясу всередині закріплено дві вертикальні напрямні, яка відрізняється тим, що збільшено загальну довжину щогли від днища до верхнього поясу і відстань між несучими кутками, виконані монтажні петлі для перевезення порожньої та повністю зібраної щогли, відстань між двома напрямними є профілем із швелера, а для діагональних жорсткостей використано інший швелер. 1 UA 88136 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
