Ключевий перетворювач постійної напруги
Номер патенту: 8814
Опубліковано: 30.09.1996
Автори: Постніков Євген Викторович, Бондар Вадим Юр'євич, Кравцов Віктор Олександрович
Формула / Реферат
Ключевой преобразователь постоянного напряжения, содержащий N силовых транзисторов, первые силовые электроды которых объединены и соединены с первым входным выводом преобразователя, второй силовой электрод каждого силового транзистора через цепь нагрузки соединен с вторым входным выводом преобразователя и через разделительный диод - с первым выводом конденсатора, второй вывод которого соединен с первыми силовыми выводами силовых транзисторов, и элемент разряда конденсатора, отличающийся тем, что, с целью повышения КПД и упрощения при магнитнонесвязанных цепях нагрузки силовых транзисторов, в качестве элемента разряда конденсатора использован дополнительный диод, включенный между первым выводом конденсатора и вторым входным выводом преобразователя в направлении проводимости, согласном с направлением проводимости разделительных диодов.
Текст

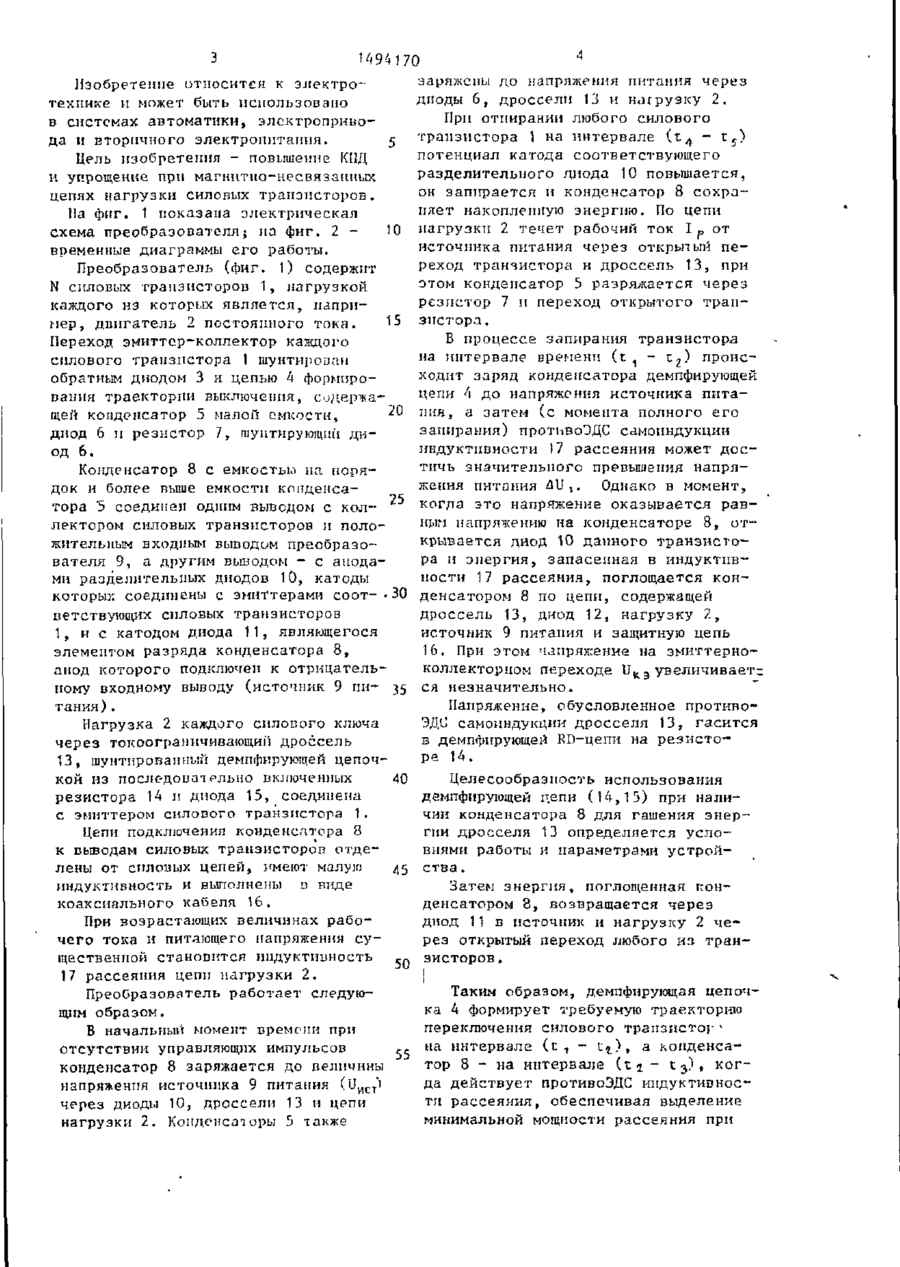

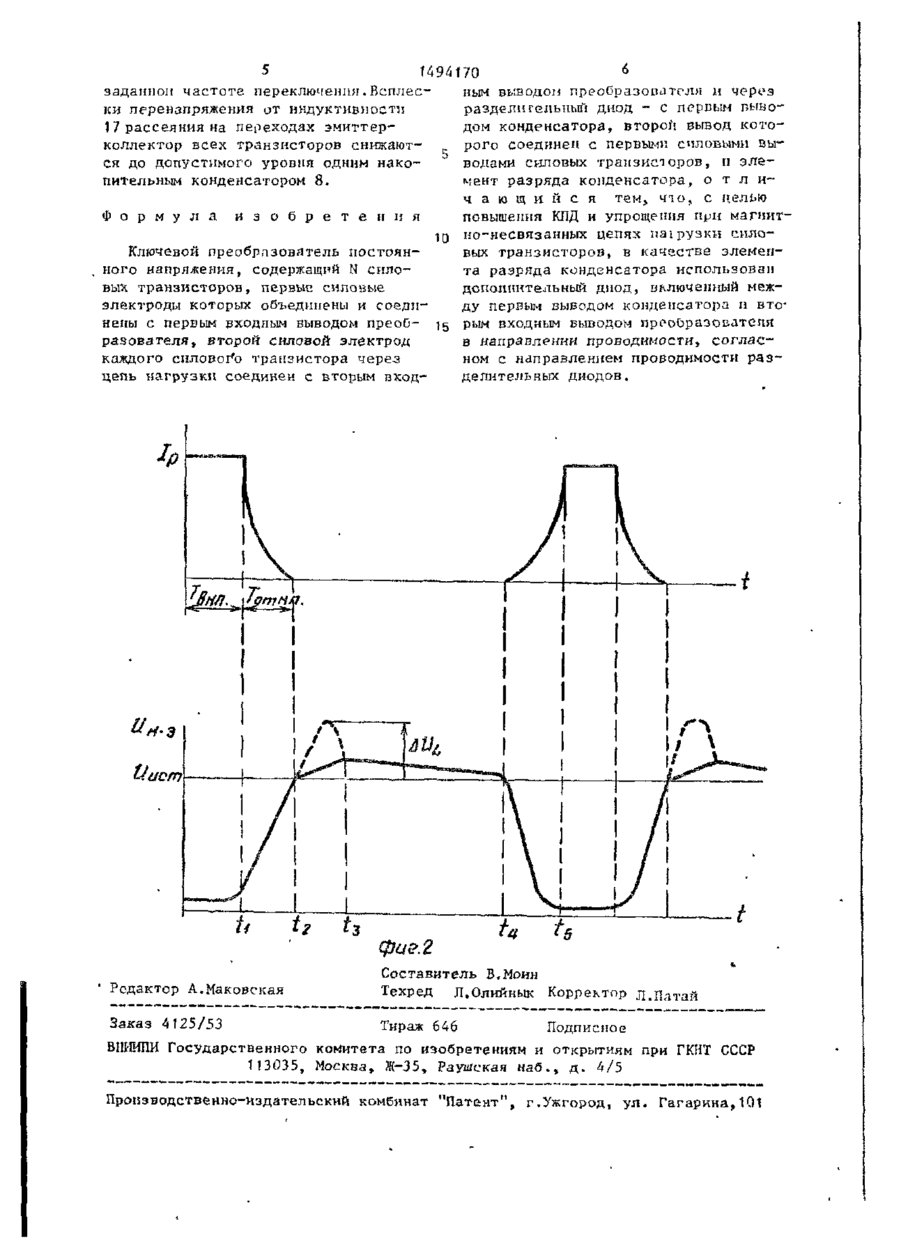

Ш СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (59) (51)4 Н 02 м 3/337 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР A t (21) 4300564/24-07 (22) 31.08.87 (46) 15.07.89. Бюл. № 26 (71) Всесоюзный научно-исследовательский и Г-ехнологическим институт снлопых полупроводниковых устройств (72) В.Ю,Бондарь, Е.В.Постников и В.А.Кравцов (53) 621.314.58(088.8) (56) Патент ФРГ № 1г;376О4, кл. 21 а' 36/18, 19/1. Моин B.C., JJaniSB II.її. Стабипизированные транзисторьые преобр-язоваіели. М. : Энергия, 197?, с. 43, рис. 1 1-4,е. КЛЮЧЕВОЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ 157) Изобретение относится к элект фиг/ ро
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect voltage key converter
Автори англійськоюBondar Vadym Yuriiovych, Postnikov Yevhen Viktorovych, Kravtsov Viktor Oleksandrovych
Назва патенту російськоюКлючевой преобразователь постоянного напряжения
Автори російськоюБондарь Вадим Юрьевич, Постников Евгений Викторович, Кравцов Виктор Александрович
МПК / Мітки
МПК: H02M 3/337
Мітки: напруги, постійної, перетворювач, ключевий
Код посилання
