Трубчастий автоклав

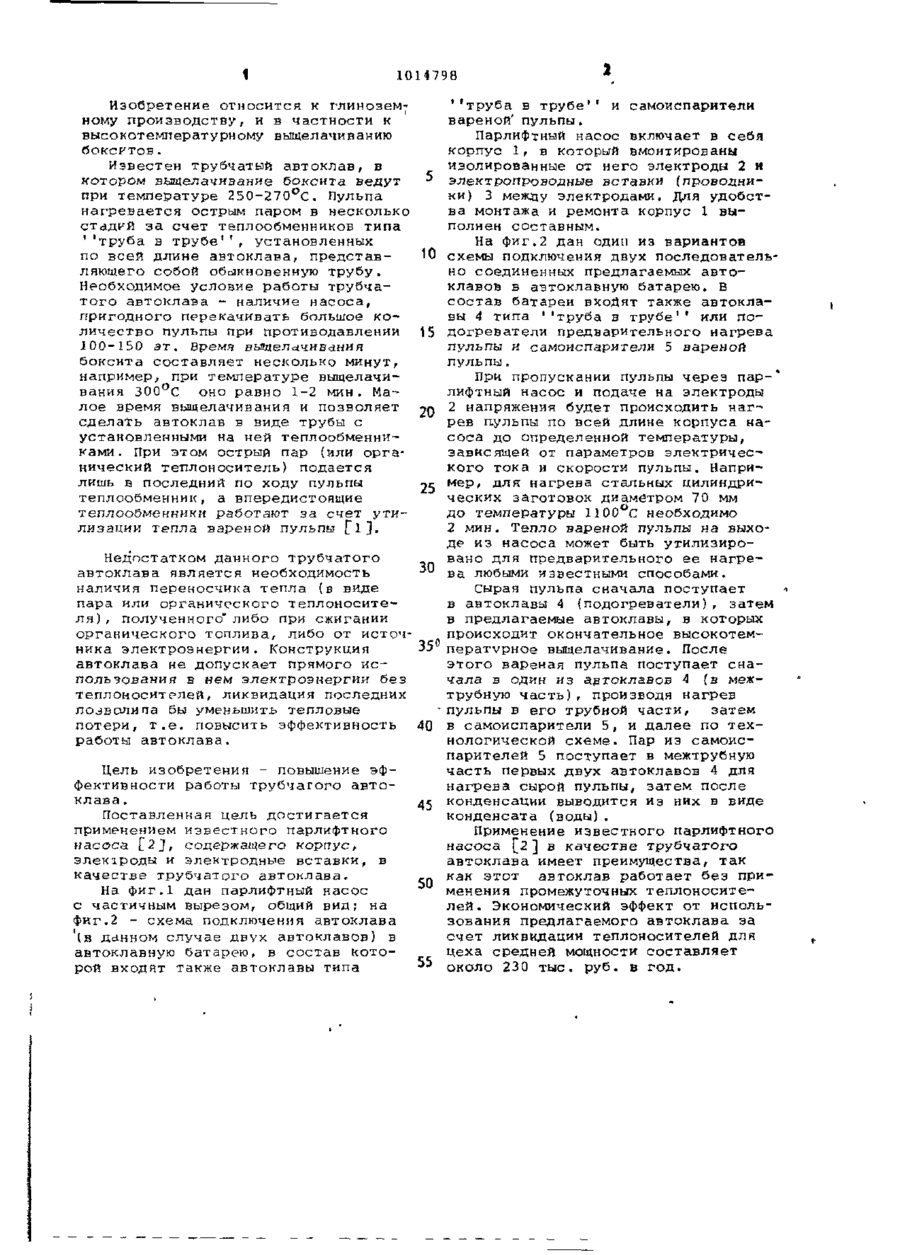

Применение парлифтного насоса, содержащего корпус, электроды и электропроводные вставки, в качестве трубчатого автоклава. Фиі.1 00 1 1014798 Изобретение относится к глиноземному производству, и в частности к высокотемпературному выщелачиванию бокситов. Известен трубчатый автоклав, в котором выщелачивание боксита ведут при температуре 250-270°С. Пульпа нагревается острым паром в несколько стадий за счет теплообменников типа труба в трубе установленных 10 по всей длине автоклава, представляющего собой обыкновенную трубу. Необходимое условие работы трубчатого автоклава - наличие насоса, пригодного перекачивать большое количество пульпы при противодавлении 15 100-150 э т . Время выщелачивания боксита составляет несколько минут, например; при температуре выщелачивания 300°С оно равно 1-2 мин. Малое время выщелачивания и позволяет 20 сделать автоклав в виде трубы с установленными на ней теплообменниками . При этом острый пар (или органический теплоноситель) подается лишь в последний по ходу пульпы 25 теплообменник, а впередистоящие теплообменники работают за счет утилизации тепла вареной пульпы Сі]• 1 1 ' т р у б а в трубе ' и самоиспарнтели вареной' пульпы. Парлифтный насос включает в себя корпус 1, в который вмонтированы изолированные от него электроды 2 и электропроводные вставки (проводники) 3 между электродами. Для удобства монтажа и ремонта корпус 1 выполнен составным. На фиг.2 дан один из вариантов схемы подключения двух последовательно соединенных предлагаемых автоклавов в автоклавную батарею. В состав батареи входят также автокла1 вы 4 типа ' ' т р у б а в трубе ' или подогреватели предварительного нагрева пульпы и самоиспарители 5 вареной пульпы. При пропускании пульпы через пар-' лифтный насос и подаче на электроды 2 напряжения будет происходить нагрев пульпы по всей длине корпуса насоса до определенной температуры, зависящей от параметров электричес^ кого тока и скорости пульпы. Например, для нагрева стальных цилиндрических заготовок диаметром 70 мм до температуры 1100°с необходимо 2 мин. Тепло вареной пульпы на выходе из насоса может быть утилизировано для предварительного ее нагрева любыми известными способами. Недостатком данного трубчатого 30 автоклава является необходимость наличия переносчика тепла (в виде Сырая пульпа сначала поступает пара или органического теплоноситев автоклавы 4 {подогреватели), затем ля) , полученного" либо при сжигании в предлагаемые автоклавы, в которых органического топлива, либо от источпроисходит окончательное высокотемника электроэнергии. Конструкция 35» пературное выщелачивание. После автоклава не допускает прямого исэтого вареная пульпа поступает снапользования в нем электроэнергии без чала в один из автоклавов 4 (в межтеплоносителей, ликвидация последних трубную ч а с т ь ) , производя нагрев лозволипа бы уменьшить тепловые пульпы в его трубной части, затем потерн, т . е . повысить эффективность 40 в самоиспарители 5, и далее по техработы автоклава. нологической схеме. Пар из самоиспарителей 5 поступает в межтрубную часть первых двух автоклавов 4 для Цель изобретения - повышение эфнагрева сырой пульпы, затем после фективности работы трубчатого автоконденсации выводится из них в виде клава . 45 конденсата Своды}. Поставленная цель достигается применением известного парлифтного Применение известного парлифтного насоса. [2 J , содержащего корпус, насоса [ 2 ] в качестве трубчатого злекіродьі и электродные вставки, в автоклава имеет преимущества, так качестве трубчатого автоклава. как этот автоклав работает без при50 менения промежуточных теплоноситеНа фиг.1 дан парлифтный насос с частичным вырезом, общий вид; на лей . Экономический эффект от испольфиг .2 - схема подключения автоклава зования предлагаемого автоклава за '(в данном случае двух автоклавов) в счет ликвидации теплоносителей для автоклавную батарею, в состав котоцеха средней мощности составляет 55 около 230 тыс. руб. в год. рой входит также автоклавы типа 1014798 Редактор М, РачкулинеЦ Составитель Н. Петров Техред И.ГаЙДУ Корректор О. Билак Заказ 3119/17 Тираж 471 ' ' Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП ''Патент' 1 , г. Ужгород, ул. Проектная, 4
