Спосіб роботи рукавного фільтра

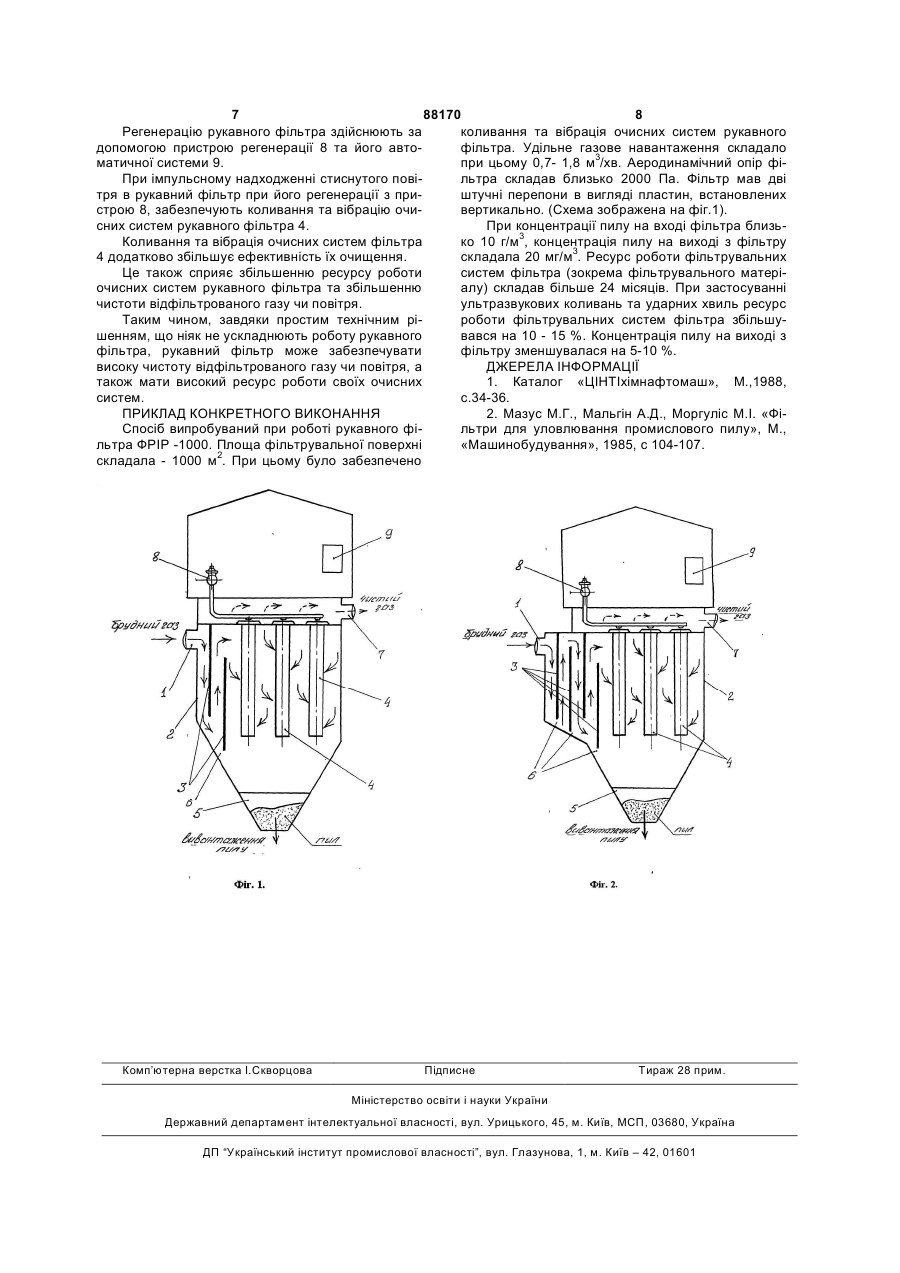

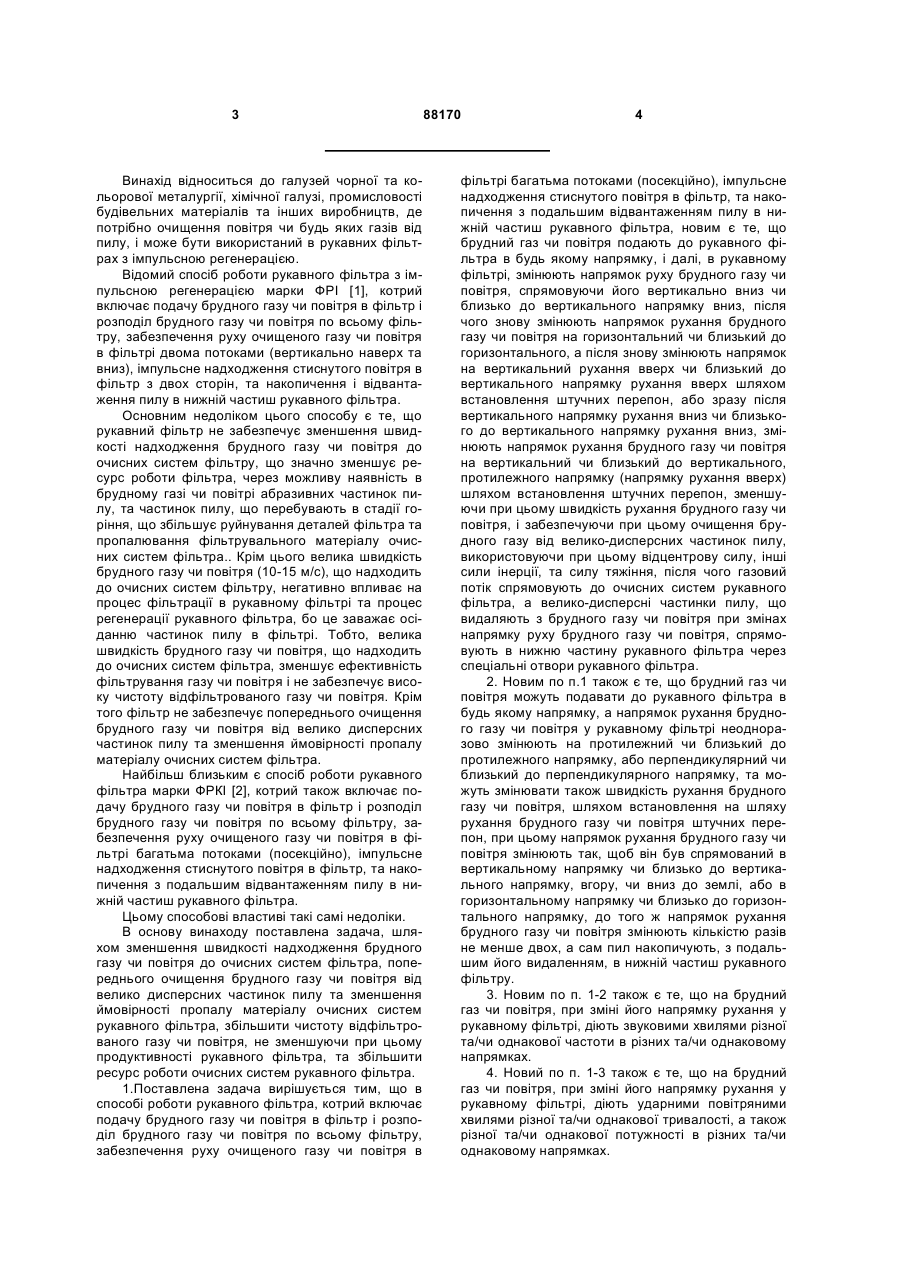

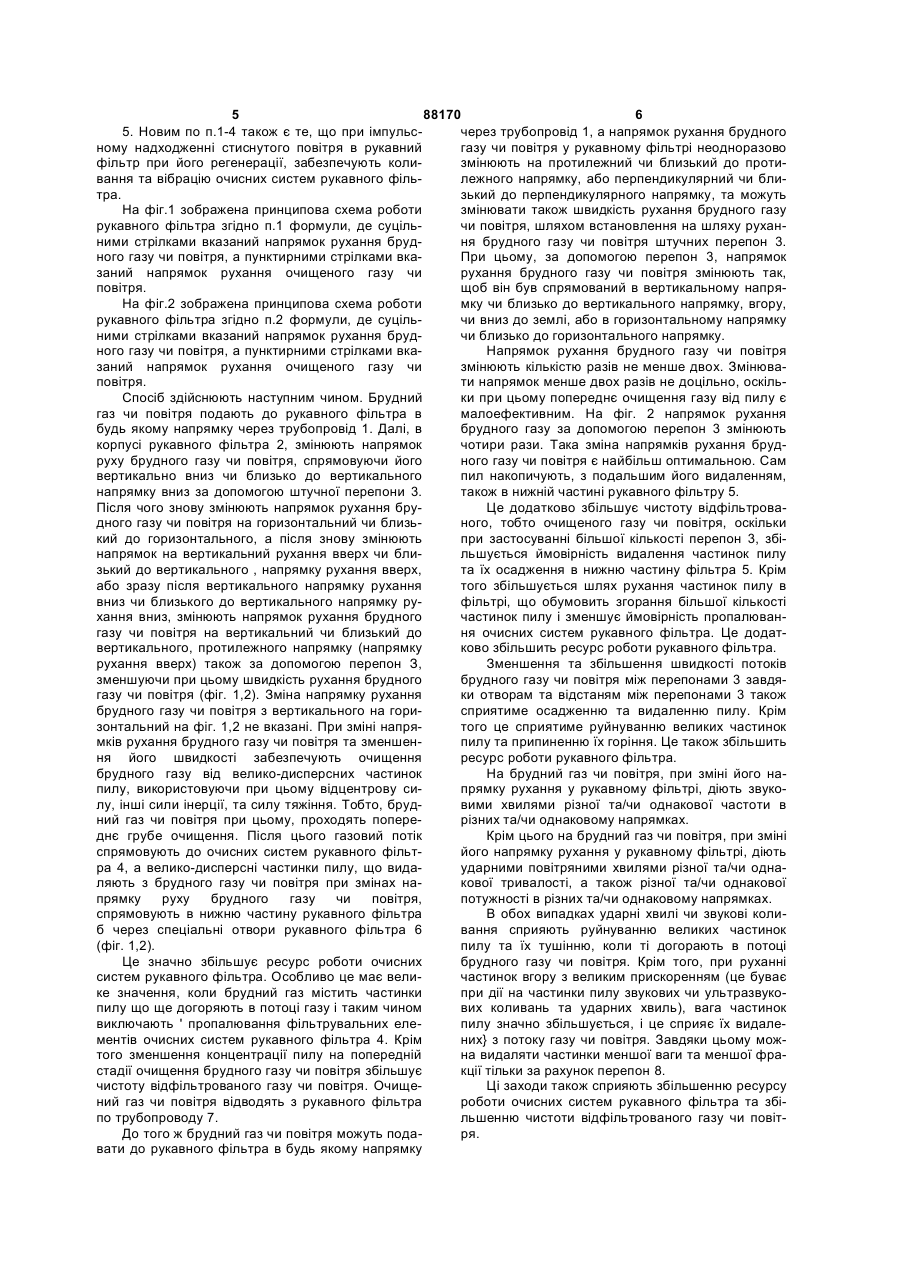

1. Спосіб роботи рукавного фільтра, котрий включає подачу брудного газу чи повітря в фільтр і розподіл забрудненого газу чи повітря по всьому фільтру, забезпечення руху очищеного газу чи повітря в фільтрі багатьма потоками (посекційно), імпульсне надходження стиснутого повітря в фільтр та накопичення з подальшим відвантаженням пилу в нижній частині рукавного фільтра, який відрізняється тим, що забруднений газ чи повітря подають до рукавного фільтра в будь-якому напрямку і далі, в рукавному фільтрі, змінюють напрямок руху забрудненого газу чи повітря, спрямовуючи його вертикально вниз чи близько до вертикального напрямку вниз, після чого знову змінюють напрямок руху забрудненого газу чи повітря на горизонтальний чи близький до горизонтального, а після цього знову змінюють напрямок на вертикальний рух вверх чи близький до вертикального напрямку рух вверх шляхом встановлення штучних перепон, або зразу після вертикального напрямку руху вниз чи близького до вертикального напрямку руху вниз змінюють напрямок руху забрудненого газу чи повітря на вертикальний чи близький до вертикального, протилежного напрямку (напрямку руху вверх) шляхом встановлення штучних перепон, зменшуючи при 2 (19) 1 3 Винахід відноситься до галузей чорної та кольорової металургії, хімічної галузі, промисловості будівельних матеріалів та інших виробництв, де потрібно очищення повітря чи будь яких газів від пилу, і може бути використаний в рукавних фільтрах з імпульсною регенерацією. Відомий спосіб роботи рукавного фільтра з імпульсною регенерацією марки ФРІ [1], котрий включає подачу брудного газу чи повітря в фільтр і розподіл брудного газу чи повітря по всьому фільтру, забезпечення руху очищеного газу чи повітря в фільтрі двома потоками (вертикально наверх та вниз), імпульсне надходження стиснутого повітря в фільтр з двох сторін, та накопичення і відвантаження пилу в нижній частиш рукавного фільтра. Основним недоліком цього способу є те, що рукавний фільтр не забезпечує зменшення швидкості надходження брудного газу чи повітря до очисних систем фільтру, що значно зменшує ресурс роботи фільтра, через можливу наявність в брудному газі чи повітрі абразивних частинок пилу, та частинок пилу, що перебувають в стадії горіння, що збільшує руйнування деталей фільтра та пропалювання фільтрувального матеріалу очисних систем фільтра.. Крім цього велика швидкість брудного газу чи повітря (10-15 м/с), що надходить до очисних систем фільтру, негативно впливає на процес фільтрації в рукавному фільтрі та процес регенерації рукавного фільтра, бо це заважає осіданню частинок пилу в фільтрі. Тобто, велика швидкість брудного газу чи повітря, що надходить до очисних систем фільтра, зменшує ефективність фільтрування газу чи повітря і не забезпечує високу чистоту відфільтрованого газу чи повітря. Крім того фільтр не забезпечує попереднього очищення брудного газу чи повітря від велико дисперсних частинок пилу та зменшення ймовірності пропалу матеріалу очисних систем фільтра. Найбільш близьким є спосіб роботи рукавного фільтра марки ФРКІ [2], котрий також включає подачу брудного газу чи повітря в фільтр і розподіл брудного газу чи повітря по всьому фільтру, забезпечення руху очищеного газу чи повітря в фільтрі багатьма потоками (посекційно), імпульсне надходження стиснутого повітря в фільтр, та накопичення з подальшим відвантаженням пилу в нижній частиш рукавного фільтра. Цьому способові властиві такі самі недоліки. В основу винаходу поставлена задача, шляхом зменшення швидкості надходження брудного газу чи повітря до очисних систем фільтра, попереднього очищення брудного газу чи повітря від велико дисперсних частинок пилу та зменшення ймовірності пропалу матеріалу очисних систем рукавного фільтра, збільшити чистоту відфільтрованого газу чи повітря, не зменшуючи при цьому продуктивності рукавного фільтра, та збільшити ресурс роботи очисних систем рукавного фільтра. 1.Поставлена задача вирішується тим, що в способі роботи рукавного фільтра, котрий включає подачу брудного газу чи повітря в фільтр і розподіл брудного газу чи повітря по всьому фільтру, забезпечення руху очищеного газу чи повітря в 88170 4 фільтрі багатьма потоками (посекційно), імпульсне надходження стиснутого повітря в фільтр, та накопичення з подальшим відвантаженням пилу в нижній частиш рукавного фільтра, новим є те, що брудний газ чи повітря подають до рукавного фільтра в будь якому напрямку, і далі, в рукавному фільтрі, змінюють напрямок руху брудного газу чи повітря, спрямовуючи його вертикально вниз чи близько до вертикального напрямку вниз, після чого знову змінюють напрямок рухання брудного газу чи повітря на горизонтальний чи близький до горизонтального, а після знову змінюють напрямок на вертикальний рухання вверх чи близький до вертикального напрямку рухання вверх шляхом встановлення штучних перепон, або зразу після вертикального напрямку рухання вниз чи близького до вертикального напрямку рухання вниз, змінюють напрямок рухання брудного газу чи повітря на вертикальний чи близький до вертикального, протилежного напрямку (напрямку рухання вверх) шляхом встановлення штучних перепон, зменшуючи при цьому швидкість рухання брудного газу чи повітря, і забезпечуючи при цьому очищення брудного газу від велико-дисперсних частинок пилу, використовуючи при цьому відцентрову силу, інші сили інерції, та силу тяжіння, після чого газовий потік спрямовують до очисних систем рукавного фільтра, а велико-дисперсні частинки пилу, що видаляють з брудного газу чи повітря при змінах напрямку руху брудного газу чи повітря, спрямовують в нижню частину рукавного фільтра через спеціальні отвори рукавного фільтра. 2. Новим по п.1 також є те, що брудний газ чи повітря можуть подавати до рукавного фільтра в будь якому напрямку, а напрямок рухання брудного газу чи повітря у рукавному фільтрі неодноразово змінюють на протилежний чи близький до протилежного напрямку, або перпендикулярний чи близький до перпендикулярного напрямку, та можуть змінювати також швидкість рухання брудного газу чи повітря, шляхом встановлення на шляху рухання брудного газу чи повітря штучних перепон, при цьому напрямок рухання брудного газу чи повітря змінюють так, щоб він був спрямований в вертикальному напрямку чи близько до вертикального напрямку, вгору, чи вниз до землі, або в горизонтальному напрямку чи близько до горизонтального напрямку, до того ж напрямок рухання брудного газу чи повітря змінюють кількістю разів не менше двох, а сам пил накопичують, з подальшим його видаленням, в нижній частиш рукавного фільтру. 3. Новим по п. 1-2 також є те, що на брудний газ чи повітря, при зміні його напрямку рухання у рукавному фільтрі, діють звуковими хвилями різної та/чи однакової частоти в різних та/чи однаковому напрямках. 4. Новий по п. 1-3 також є те, що на брудний газ чи повітря, при зміні його напрямку рухання у рукавному фільтрі, діють ударними повітряними хвилями різної та/чи однакової тривалості, а також різної та/чи однакової потужності в різних та/чи однаковому напрямках. 5 88170 6 5. Новим по п.1-4 також є те, що при імпульсчерез трубопровід 1, а напрямок рухання брудного ному надходженні стиснутого повітря в рукавний газу чи повітря у рукавному фільтрі неодноразово фільтр при його регенерації, забезпечують колизмінюють на протилежний чи близький до противання та вібрацію очисних систем рукавного фільлежного напрямку, або перпендикулярний чи блитра. зький до перпендикулярного напрямку, та можуть На фіг.1 зображена принципова схема роботи змінювати також швидкість рухання брудного газу рукавного фільтра згідно п.1 формули, де суцільчи повітря, шляхом встановлення на шляху руханними стрілками вказаний напрямок рухання брудня брудного газу чи повітря штучних перепон 3. ного газу чи повітря, а пунктирними стрілками вкаПри цьому, за допомогою перепон 3, напрямок заний напрямок рухання очищеного газу чи рухання брудного газу чи повітря змінюють так, повітря. щоб він був спрямований в вертикальному напряНа фіг.2 зображена принципова схема роботи мку чи близько до вертикального напрямку, вгору, рукавного фільтра згідно п.2 формули, де суцільчи вниз до землі, або в горизонтальному напрямку ними стрілками вказаний напрямок рухання брудчи близько до горизонтального напрямку. ного газу чи повітря, а пунктирними стрілками вкаНапрямок рухання брудного газу чи повітря заний напрямок рухання очищеного газу чи змінюють кількістю разів не менше двох. Змінюваповітря. ти напрямок менше двох разів не доцільно, оскільСпосіб здійснюють наступним чином. Брудний ки при цьому попереднє очищення газу від пилу є газ чи повітря подають до рукавного фільтра в малоефективним. На фіг. 2 напрямок рухання будь якому напрямку через трубопровід 1. Далі, в брудного газу за допомогою перепон 3 змінюють корпусі рукавного фільтра 2, змінюють напрямок чотири рази. Така зміна напрямків рухання брудруху брудного газу чи повітря, спрямовуючи його ного газу чи повітря є найбільш оптимальною. Сам вертикально вниз чи близько до вертикального пил накопичують, з подальшим його видаленням, напрямку вниз за допомогою штучної перепони 3. також в нижній частині рукавного фільтру 5. Після чого знову змінюють напрямок рухання бруЦе додатково збільшує чистоту відфільтровадного газу чи повітря на горизонтальний чи близьного, тобто очищеного газу чи повітря, оскільки кий до горизонтального, а після знову змінюють при застосуванні більшої кількості перепон 3, збінапрямок на вертикальний рухання вверх чи блильшується ймовірність видалення частинок пилу зький до вертикального , напрямку рухання вверх, та їх осадження в нижню частину фільтра 5. Крім або зразу після вертикального напрямку рухання того збільшується шлях рухання частинок пилу в вниз чи близького до вертикального напрямку руфільтрі, що обумовить згорання більшої кількості хання вниз, змінюють напрямок рухання брудного частинок пилу і зменшує ймовірність пропалювангазу чи повітря на вертикальний чи близький до ня очисних систем рукавного фільтра. Це додатвертикального, протилежного напрямку (напрямку ково збільшить ресурс роботи рукавного фільтра. рухання вверх) також за допомогою перепон З, Зменшення та збільшення швидкості потоків зменшуючи при цьому швидкість рухання брудного брудного газу чи повітря між перепонами 3 завдягазу чи повітря (фіг. 1,2). Зміна напрямку рухання ки отворам та відстаням між перепонами 3 також брудного газу чи повітря з вертикального на горисприятиме осадженню та видаленню пилу. Крім зонтальний на фіг. 1,2 не вказані. При зміні напрятого це сприятиме руйнуванню великих частинок мків рухання брудного газу чи повітря та зменшенпилу та припиненню їх горіння. Це також збільшить ня його швидкості забезпечують очищення ресурс роботи рукавного фільтра. брудного газу від велико-дисперсних частинок На брудний газ чи повітря, при зміні його напилу, використовуючи при цьому відцентрову сипрямку рухання у рукавному фільтрі, діють звуколу, інші сили інерції, та силу тяжіння. Тобто, брудвими хвилями різної та/чи однакової частоти в ний газ чи повітря при цьому, проходять поперерізних та/чи однаковому напрямках. днє грубе очищення. Після цього газовий потік Крім цього на брудний газ чи повітря, при зміні спрямовують до очисних систем рукавного фільтйого напрямку рухання у рукавному фільтрі, діють ра 4, а велико-дисперсні частинки пилу, що видаударними повітряними хвилями різної та/чи одналяють з брудного газу чи повітря при змінах накової тривалості, а також різної та/чи однакової прямку руху брудного газу чи повітря, потужності в різних та/чи однаковому напрямках. спрямовують в нижню частину рукавного фільтра В обох випадках ударні хвилі чи звукові колиб через спеціальні отвори рукавного фільтра 6 вання сприяють руйнуванню великих частинок (фіг. 1,2). пилу та їх тушінню, коли ті догорають в потоці Це значно збільшує ресурс роботи очисних брудного газу чи повітря. Крім того, при руханні систем рукавного фільтра. Особливо це має величастинок вгору з великим прискоренням (це буває ке значення, коли брудний газ містить частинки при дії на частинки пилу звукових чи ультразвукопилу що ще догоряють в потоці газу і таким чином вих коливань та ударних хвиль), вага частинок виключають ' пропалювання фільтрувальних елепилу значно збільшується, і це сприяє їх видалементів очисних систем рукавного фільтра 4. Крім них} з потоку газу чи повітря. Завдяки цьому можтого зменшення концентрації пилу на попередній на видаляти частинки меншої ваги та меншої фрастадії очищення брудного газу чи повітря збільшує кції тільки за рахунок перепон 8. чистоту відфільтрованого газу чи повітря. ОчищеЦі заходи також сприяють збільшенню ресурсу ний газ чи повітря відводять з рукавного фільтра роботи очисних систем рукавного фільтра та збіпо трубопроводу 7. льшенню чистоти відфільтрованого газу чи повітДо того ж брудний газ чи повітря можуть подаря. вати до рукавного фільтра в будь якому напрямку 7 88170 8 Регенерацію рукавного фільтра здійснюють за коливання та вібрація очисних систем рукавного допомогою пристрою регенерації 8 та його автофільтра. Удільне газове навантаження складало матичної системи 9. при цьому 0,7- 1,8 м3/хв. Аеродинамічний опір фіПри імпульсному надходженні стиснутого повільтра складав близько 2000 Па. Фільтр мав дві тря в рукавний фільтр при його регенерації з приштучні перепони в вигляді пластин, встановлених строю 8, забезпечують коливання та вібрацію очивертикально. (Схема зображена на фіг.1). сних систем рукавного фільтра 4. При концентрації пилу на вході фільтра близьКоливання та вібрація очисних систем фільтра ко 10 г/м3, концентрація пилу на виході з фільтру 4 додатково збільшує ефективність їх очищення. складала 20 мг/м3. Ресурс роботи фільтрувальних Це також сприяє збільшенню ресурсу роботи систем фільтра (зокрема фільтрувального матеріочисних систем рукавного фільтра та збільшенню алу) складав більше 24 місяців. При застосуванні чистоти відфільтрованого газу чи повітря. ультразвукових коливань та ударних хвиль ресурс Таким чином, завдяки простим технічним ріроботи фільтрувальних систем фільтра збільшушенням, що ніяк не ускладнюють роботу рукавного вався на 10 - 15 %. Концентрація пилу на виході з фільтра, рукавний фільтр може забезпечувати фільтру зменшувалася на 5-10 %. високу чистоту відфільтрованого газу чи повітря, а ДЖЕРЕЛА ІНФОРМАЦІЇ також мати високий ресурс роботи своїх очисних 1. Каталог «ЦІНТІхімнафтомаш», М.,1988, систем. с.34-36. ПРИКЛАД КОНКРЕТНОГО ВИКОНАННЯ 2. Мазус М.Г., Мальгін А.Д., Моргуліс М.І. «ФіСпосіб випробуваний при роботі рукавного фільтри для уловлювання промислового пилу», М., льтра ФРІР -1000. Площа фільтрувальної поверхні «Машинобудування», 1985, с 104-107. складала - 1000 м2. При цьому було забезпечено Комп’ютерна верстка І.Скворцова Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
