Пристрій регенерації рукавного фільтра

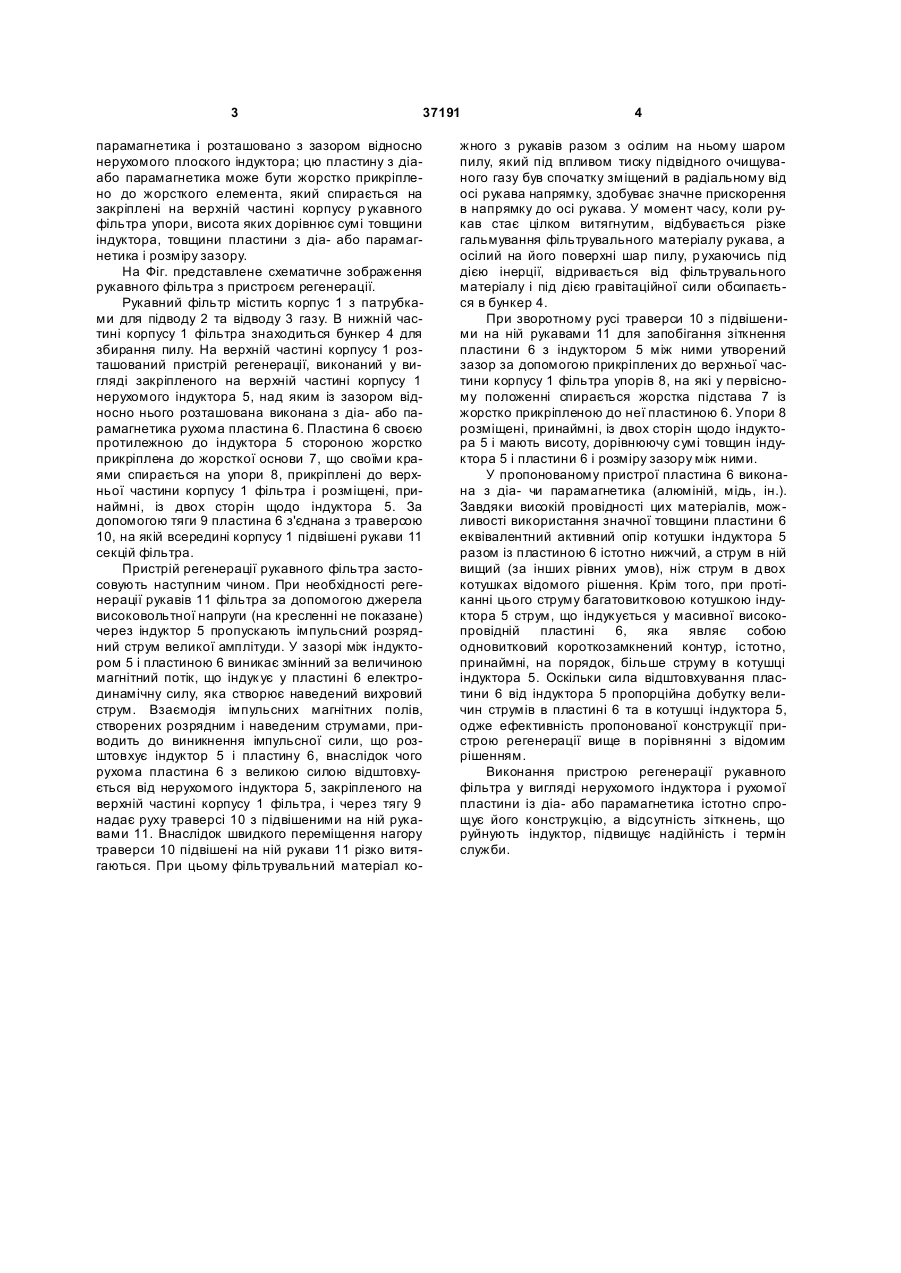

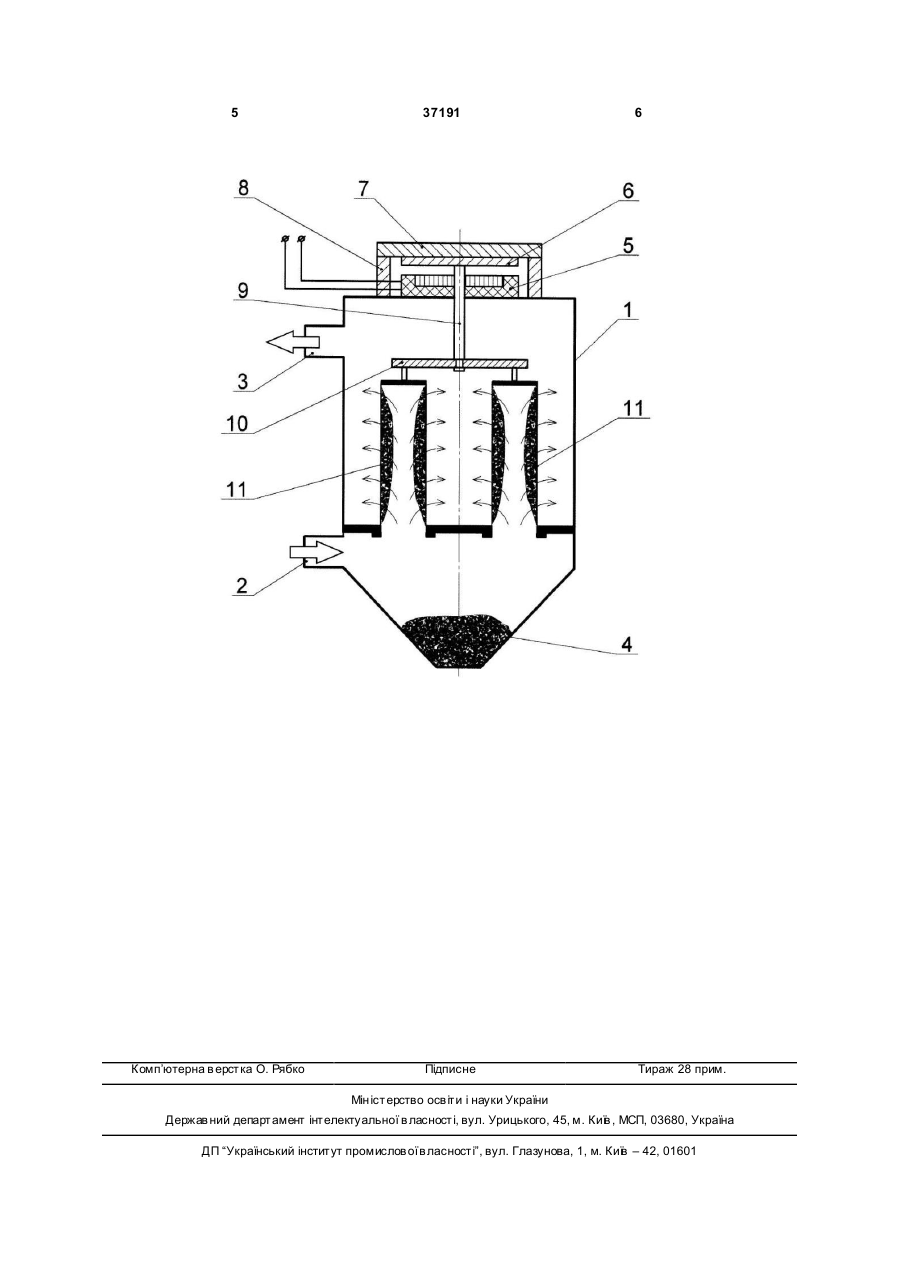

1. Пристрій регенерації рукавного фільтра, що містить розташовані в верхній частині корпусу рукавного фільтра нерухомий плоский індуктор і ру 3 37191 парамагнетика і розташовано з зазором відносно нерухомого плоского індуктора; цю пластину з діаабо парамагнетика може бути жорстко прикріплено до жорсткого елемента, який спирається на закріплені на верхній частині корпусу р укавного фільтра упори, висота яких дорівнює сумі товщини індуктора, товщини пластини з діа- або парамагнетика і розміру зазору. На Фіг. представлене схематичне зображення рукавного фільтра з пристроєм регенерації. Рукавний фільтр містить корпус 1 з патрубками для підводу 2 та відводу 3 газу. В нижній частині корпусу 1 фільтра знаходиться бункер 4 для збирання пилу. На верхній частині корпусу 1 розташований пристрій регенерації, виконаний у вигляді закріпленого на верхній частині корпусу 1 нерухомого індуктора 5, над яким із зазором відносно нього розташована виконана з діа- або парамагнетика рухома пластина 6. Пластина 6 своєю протилежною до індуктора 5 стороною жорстко прикріплена до жорсткої основи 7, що своїми краями спирається на упори 8, прикріплені до верхньої частини корпусу 1 фільтра і розміщені, принаймні, із двох сторін щодо індуктора 5. За допомогою тяги 9 пластина 6 з'єднана з траверсою 10, на якій всередині корпусу 1 підвішені рукави 11 секцій фільтра. Пристрій регенерації рукавного фільтра застосовують наступним чином. При необхідності регенерації рукавів 11 фільтра за допомогою джерела високовольтної напруги (на кресленні не показане) через індуктор 5 пропускають імпульсний розрядний струм великої амплітуди. У зазорі між індуктором 5 і пластиною 6 виникає змінний за величиною магнітний потік, що індук ує у пластині 6 електродинамічну силу, яка створює наведений вихровий струм. Взаємодія імпульсних магнітних полів, створених розрядним і наведеним струмами, приводить до виникнення імпульсної сили, що розштовхує індуктор 5 і пластину 6, внаслідок чого рухома пластина 6 з великою силою відштовхується від нерухомого індуктора 5, закріпленого на верхній частині корпусу 1 фільтра, і через тягу 9 надає руху траверсі 10 з підвішеними на ній рукавами 11. Внаслідок швидкого переміщення нагору траверси 10 підвішені на ній рукави 11 різко витягаються. При цьому фільтрувальний матеріал ко 4 жного з рукавів разом з осілим на ньому шаром пилу, який під впливом тиску підвідного очищуваного газу був спочатку зміщений в радіальному від осі рукава напрямку, здобуває значне прискорення в напрямку до осі рукава. У момент часу, коли рукав стає цілком витягнутим, відбувається різке гальмування фільтрувального матеріалу рукава, а осілий на його поверхні шар пилу, р ухаючись під дією інерції, відривається від фільтрувального матеріалу і під дією гравітаційної сили обсипається в бункер 4. При зворотному русі траверси 10 з підвішеними на ній рукавами 11 для запобігання зіткнення пластини 6 з індуктором 5 між ними утворений зазор за допомогою прикріплених до верхньої частини корпусу 1 фільтра упорів 8, на які у первісному положенні спирається жорстка підстава 7 із жорстко прикріпленою до неї пластиною 6. Упори 8 розміщені, принаймні, із двох сторін щодо індуктора 5 і мають висоту, дорівнюючу сумі товщин індуктора 5 і пластини 6 і розміру зазору між ними. У пропонованому пристрої пластина 6 виконана з діа- чи парамагнетика (алюміній, мідь, ін.). Завдяки високій провідності цих матеріалів, можливості використання значної товщини пластини 6 еквівалентний активний опір котушки індуктора 5 разом із пластиною 6 істотно нижчий, а струм в ній вищий (за інших рівних умов), ніж струм в двох котушках відомого рішення. Крім того, при протіканні цього струму багатовитковою котушкою індуктора 5 струм, що індукується у масивної високопровідній пластині 6, яка являє собою одновитковий короткозамкнений контур, істотно, принаймні, на порядок, більше струму в котушці індуктора 5. Оскільки сила відштовхування пластини 6 від індуктора 5 пропорційна добутку величин струмів в пластині 6 та в котушці індуктора 5, одже ефективність пропонованої конструкції пристрою регенерації вище в порівнянні з відомим рішенням. Виконання пристрою регенерації рукавного фільтра у вигляді нерухомого індуктора і рухомої пластини із діа- або парамагнетика істотно спрощує його конструкцію, а відсутність зіткнень, що руйнують індуктор, підвищує надійність і термін служби. 5 Комп’ютерна в ерстка О. Рябко 37191 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
