Піротехнічний патрон інфрачервоного випромінювання

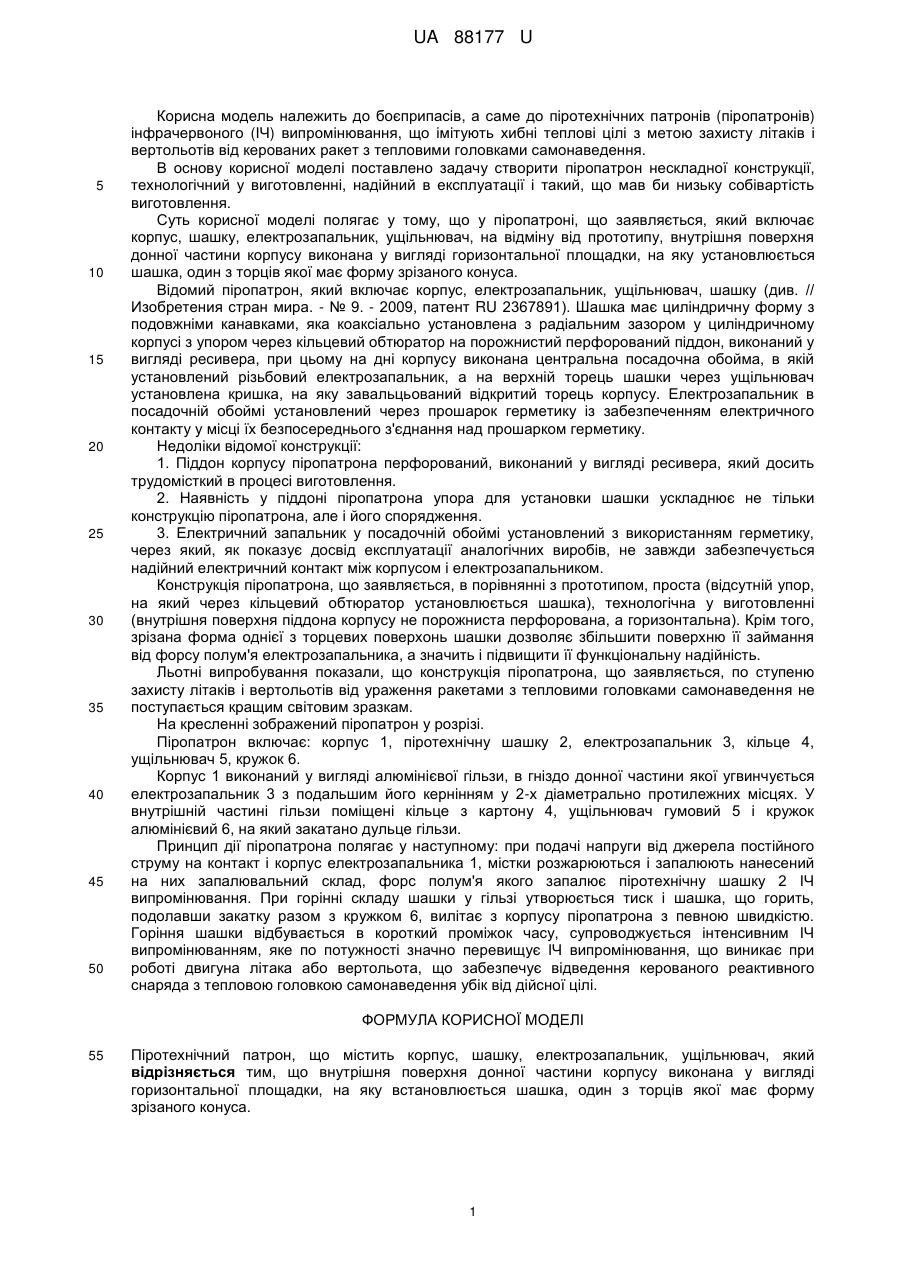

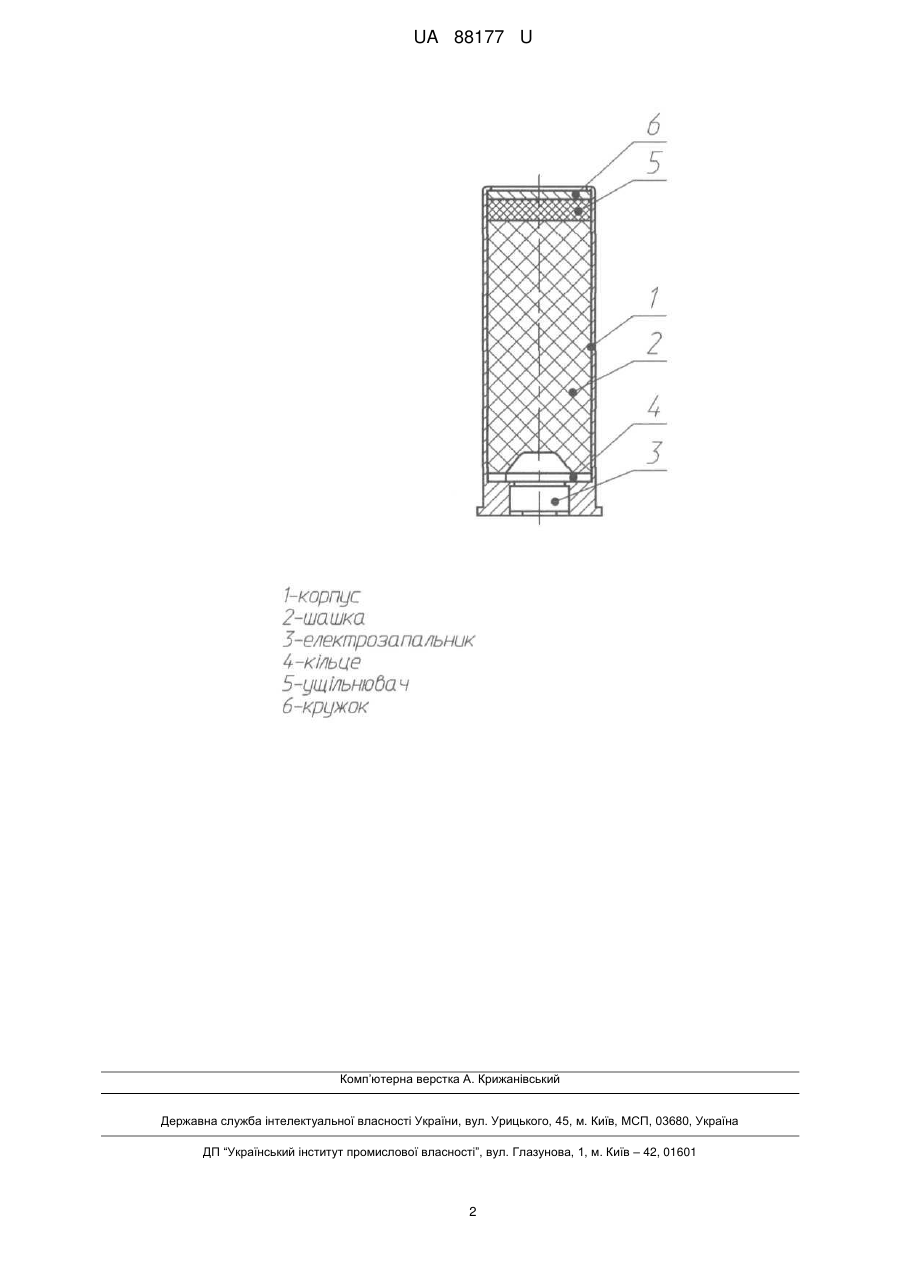

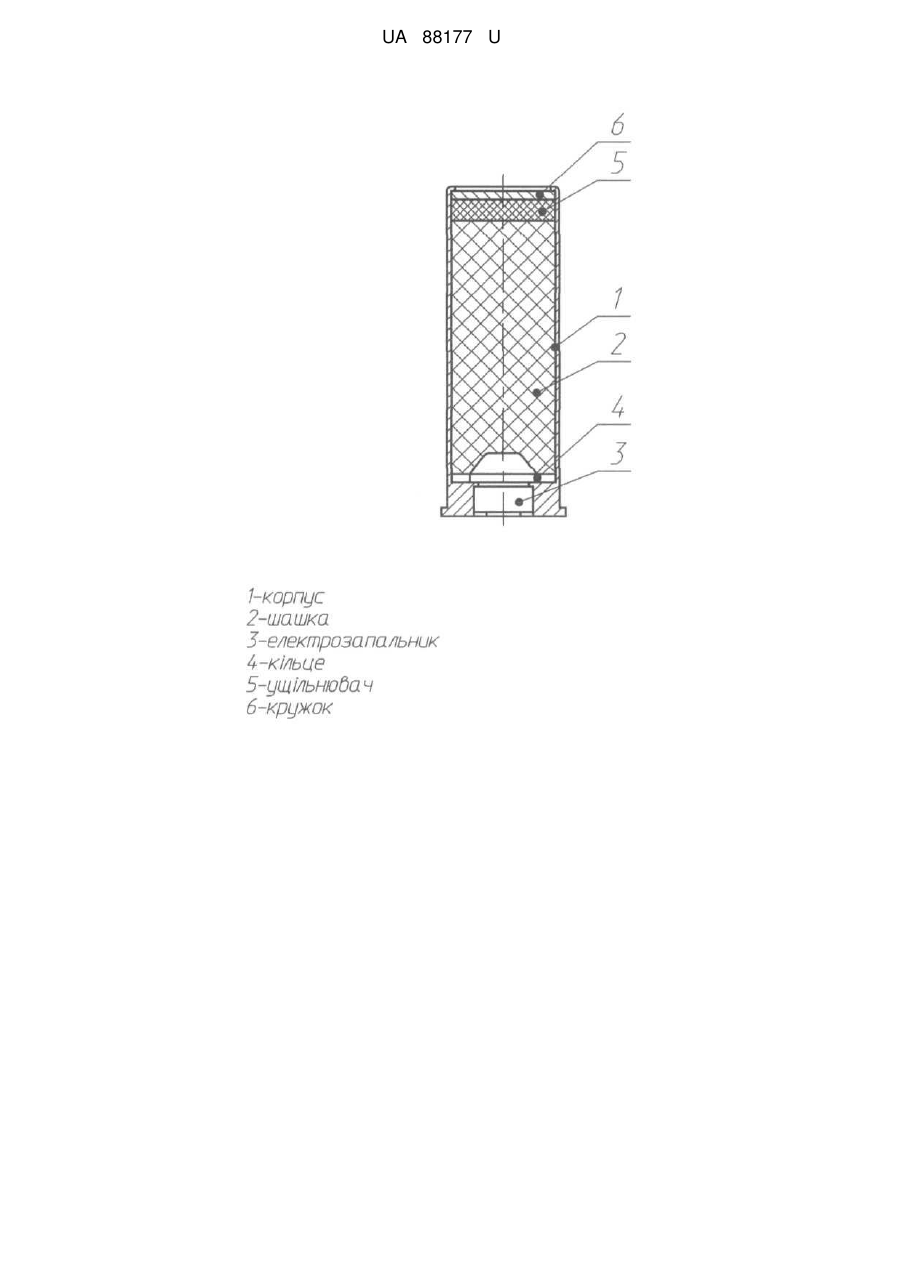

Реферат: Піротехнічний патрон включає корпус, шашку, електрозапальник, ущільнювач. Внутрішня поверхня донної частини корпусу виконана у вигляді горизонтальної площадки, на яку встановлюється шашка, один з торців якої має форму зрізаного конуса. UA 88177 U (54) ПІРОТЕХНІЧНИЙ ПАТРОН ІНФРАЧЕРВОНОГО ВИПРОМІНЮВАННЯ UA 88177 U UA 88177 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до боєприпасів, а саме до піротехнічних патронів (піропатронів) інфрачервоного (ІЧ) випромінювання, що імітують хибні теплові цілі з метою захисту літаків і вертольотів від керованих ракет з тепловими головками самонаведення. В основу корисної моделі поставлено задачу створити піропатрон нескладної конструкції, технологічний у виготовленні, надійний в експлуатації і такий, що мав би низьку собівартість виготовлення. Суть корисної моделі полягає у тому, що у піропатроні, що заявляється, який включає корпус, шашку, електрозапальник, ущільнювач, на відміну від прототипу, внутрішня поверхня донної частини корпусу виконана у вигляді горизонтальної площадки, на яку установлюється шашка, один з торців якої має форму зрізаного конуса. Відомий піропатрон, який включає корпус, електрозапальник, ущільнювач, шашку (див. // Изобретения стран мира. - № 9. - 2009, патент RU 2367891). Шашка має циліндричну форму з подовжніми канавками, яка коаксіально установлена з радіальним зазором у циліндричному корпусі з упором через кільцевий обтюратор на порожнистий перфорований піддон, виконаний у вигляді ресивера, при цьому на дні корпусу виконана центральна посадочна обойма, в якій установлений різьбовий електрозапальник, а на верхній торець шашки через ущільнювач установлена кришка, на яку завальцьований відкритий торець корпусу. Електрозапальник в посадочній обоймі установлений через прошарок герметику із забезпеченням електричного контакту у місці їх безпосереднього з'єднання над прошарком герметику. Недоліки відомої конструкції: 1. Піддон корпусу піропатрона перфорований, виконаний у вигляді ресивера, який досить трудомісткий в процесі виготовлення. 2. Наявність у піддоні піропатрона упора для установки шашки ускладнює не тільки конструкцію піропатрона, але і його спорядження. 3. Електричний запальник у посадочній обоймі установлений з використанням герметику, через який, як показує досвід експлуатації аналогічних виробів, не завжди забезпечується надійний електричний контакт між корпусом і електрозапальником. Конструкція піропатрона, що заявляється, в порівнянні з прототипом, проста (відсутній упор, на який через кільцевий обтюратор установлюється шашка), технологічна у виготовленні (внутрішня поверхня піддона корпусу не порожниста перфорована, а горизонтальна). Крім того, зрізана форма однієї з торцевих поверхонь шашки дозволяє збільшити поверхню її займання від форсу полум'я електрозапальника, а значить і підвищити її функціональну надійність. Льотні випробування показали, що конструкція піропатрона, що заявляється, по ступеню захисту літаків і вертольотів від ураження ракетами з тепловими головками самонаведення не поступається кращим світовим зразкам. На кресленні зображений піропатрон у розрізі. Піропатрон включає: корпус 1, піротехнічну шашку 2, електрозапальник 3, кільце 4, ущільнювач 5, кружок 6. Корпус 1 виконаний у вигляді алюмінієвої гільзи, в гніздо донної частини якої угвинчується електрозапальник 3 з подальшим його кернінням у 2-х діаметрально протилежних місцях. У внутрішній частині гільзи поміщені кільце з картону 4, ущільнювач гумовий 5 і кружок алюмінієвий 6, на який закатано дульце гільзи. Принцип дії піропатрона полягає у наступному: при подачі напруги від джерела постійного струму на контакт і корпус електрозапальника 1, містки розжарюються і запалюють нанесений на них запалювальний склад, форс полум'я якого запалює піротехнічну шашку 2 ІЧ випромінювання. При горінні складу шашки у гільзі утворюється тиск і шашка, що горить, подолавши закатку разом з кружком 6, вилітає з корпусу піропатрона з певною швидкістю. Горіння шашки відбувається в короткий проміжок часу, супроводжується інтенсивним ІЧ випромінюванням, яке по потужності значно перевищує ІЧ випромінювання, що виникає при роботі двигуна літака або вертольота, що забезпечує відведення керованого реактивного снаряда з тепловою головкою самонаведення убік від дійсної цілі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Піротехнічний патрон, що містить корпус, шашку, електрозапальник, ущільнювач, який відрізняється тим, що внутрішня поверхня донної частини корпусу виконана у вигляді горизонтальної площадки, на яку встановлюється шашка, один з торців якої має форму зрізаного конуса. 1 UA 88177 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
