Спосіб утилізації боєприпасів

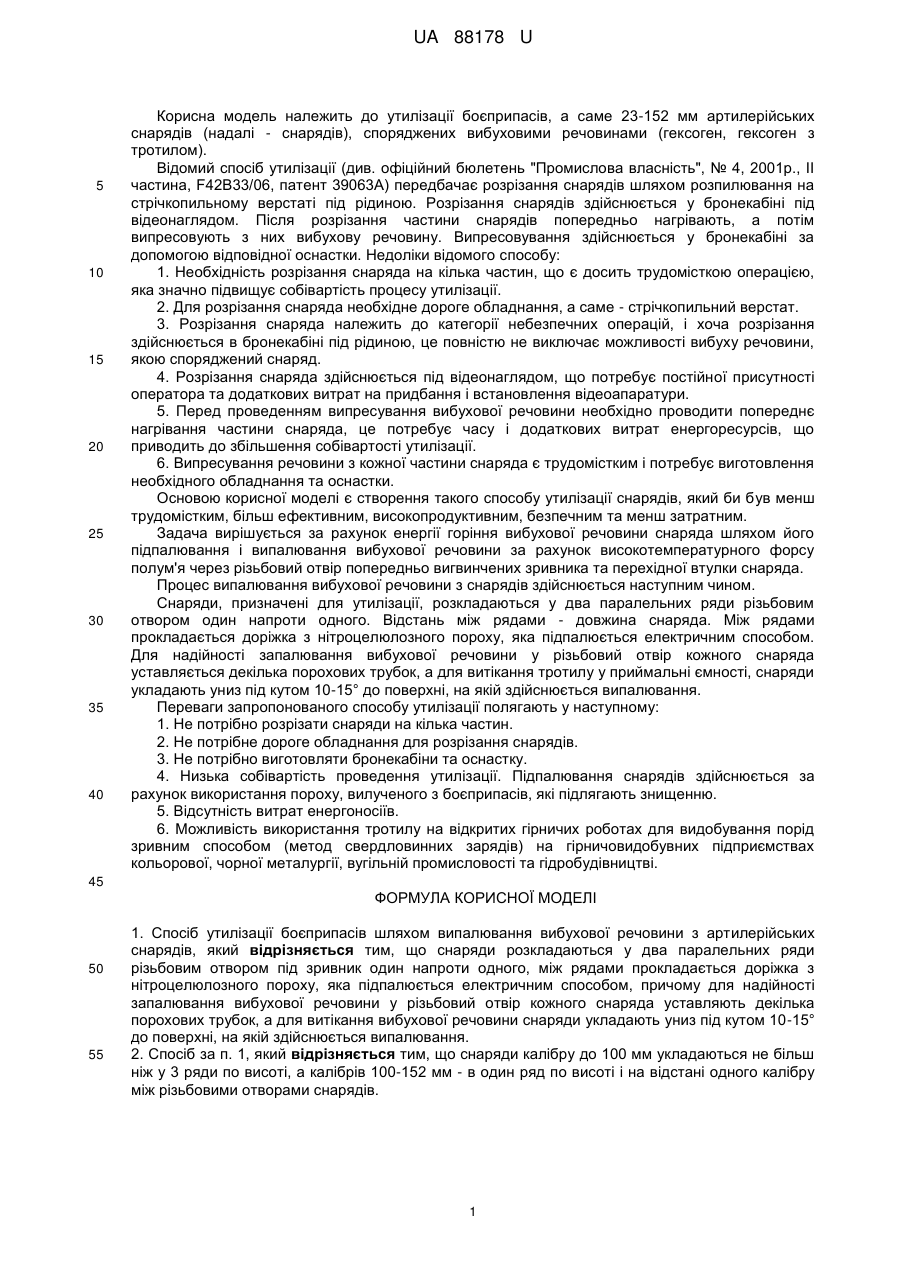

Реферат: Спосіб утилізації боєприпасів шляхом випалювання вибухової речовини з артилерійських снарядів. Снаряди розкладаються у два паралельних ряди різьбовим отвором під зривник один напроти одного, між рядами прокладається доріжка з нітроцелюлозного пороху, яка підпалюється електричним способом, причому для надійності запалювання вибухової речовини у різьбовий отвір кожного снаряда уставляються декілька порохових трубок, а для витікання вибухової речовини снаряди укладаються униз під кутом 10-15° до поверхні, на якій здійснюється випалювання. UA 88178 U (54) СПОСІБ УТИЛІЗАЦІЇ БОЄПРИПАСІВ UA 88178 U UA 88178 U 5 10 15 20 25 30 35 40 Корисна модель належить до утилізації боєприпасів, а саме 23-152 мм артилерійських снарядів (надалі - снарядів), споряджених вибуховими речовинами (гексоген, гексоген з тротилом). Відомий спосіб утилізації (див. офіційний бюлетень "Промислова власність", № 4, 2001р., II частина, F42B33/06, патент 39063А) передбачає розрізання снарядів шляхом розпилювання на стрічкопильному верстаті під рідиною. Розрізання снарядів здійснюється у бронекабіні під відеонаглядом. Після розрізання частини снарядів попередньо нагрівають, а потім випресовують з них вибухову речовину. Випресовування здійснюється у бронекабіні за допомогою відповідної оснастки. Недоліки відомого способу: 1. Необхідність розрізання снаряда на кілька частин, що є досить трудомісткою операцією, яка значно підвищує собівартість процесу утилізації. 2. Для розрізання снаряда необхідне дороге обладнання, а саме - стрічкопильний верстат. 3. Розрізання снаряда належить до категорії небезпечних операцій, і хоча розрізання здійснюється в бронекабіні під рідиною, це повністю не виключає можливості вибуху речовини, якою споряджений снаряд. 4. Розрізання снаряда здійснюється під відеонаглядом, що потребує постійної присутності оператора та додаткових витрат на придбання і встановлення відеоапаратури. 5. Перед проведенням випресування вибухової речовини необхідно проводити попереднє нагрівання частини снаряда, це потребує часу і додаткових витрат енергоресурсів, що приводить до збільшення собівартості утилізації. 6. Випресування речовини з кожної частини снаряда є трудомістким і потребує виготовлення необхідного обладнання та оснастки. Основою корисної моделі є створення такого способу утилізації снарядів, який би був менш трудомістким, більш ефективним, високопродуктивним, безпечним та менш затратним. Задача вирішується за рахунок енергії горіння вибухової речовини снаряда шляхом його підпалювання і випалювання вибухової речовини за рахунок високотемпературного форсу полум'я через різьбовий отвір попередньо вигвинчених зривника та перехідної втулки снаряда. Процес випалювання вибухової речовини з снарядів здійснюється наступним чином. Снаряди, призначені для утилізації, розкладаються у два паралельних ряди різьбовим отвором один напроти одного. Відстань між рядами - довжина снаряда. Між рядами прокладається доріжка з нітроцелюлозного пороху, яка підпалюється електричним способом. Для надійності запалювання вибухової речовини у різьбовий отвір кожного снаряда уставляється декілька порохових трубок, а для витікання тротилу у приймальні ємності, снаряди укладають униз під кутом 10-15° до поверхні, на якій здійснюється випалювання. Переваги запропонованого способу утилізації полягають у наступному: 1. Не потрібно розрізати снаряди на кілька частин. 2. Не потрібне дороге обладнання для розрізання снарядів. 3. Не потрібно виготовляти бронекабіни та оснастку. 4. Низька собівартість проведення утилізації. Підпалювання снарядів здійснюється за рахунок використання пороху, вилученого з боєприпасів, які підлягають знищенню. 5. Відсутність витрат енергоносіїв. 6. Можливість використання тротилу на відкритих гірничих роботах для видобування порід зривним способом (метод свердловинних зарядів) на гірничовидобувних підприємствах кольорової, чорної металургії, вугільній промисловості та гідробудівництві. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб утилізації боєприпасів шляхом випалювання вибухової речовини з артилерійських снарядів, який відрізняється тим, що снаряди розкладаються у два паралельних ряди різьбовим отвором під зривник один напроти одного, між рядами прокладається доріжка з нітроцелюлозного пороху, яка підпалюється електричним способом, причому для надійності запалювання вибухової речовини у різьбовий отвір кожного снаряда уставляють декілька порохових трубок, а для витікання вибухової речовини снаряди укладають униз під кутом 10-15° до поверхні, на якій здійснюється випалювання. 2. Спосіб за п. 1, який відрізняється тим, що снаряди калібру до 100 мм укладаються не більш ніж у 3 ряди по висоті, а калібрів 100-152 мм - в один ряд по висоті і на відстані одного калібру між різьбовими отворами снарядів. 1 UA 88178 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
