Лічильник газу

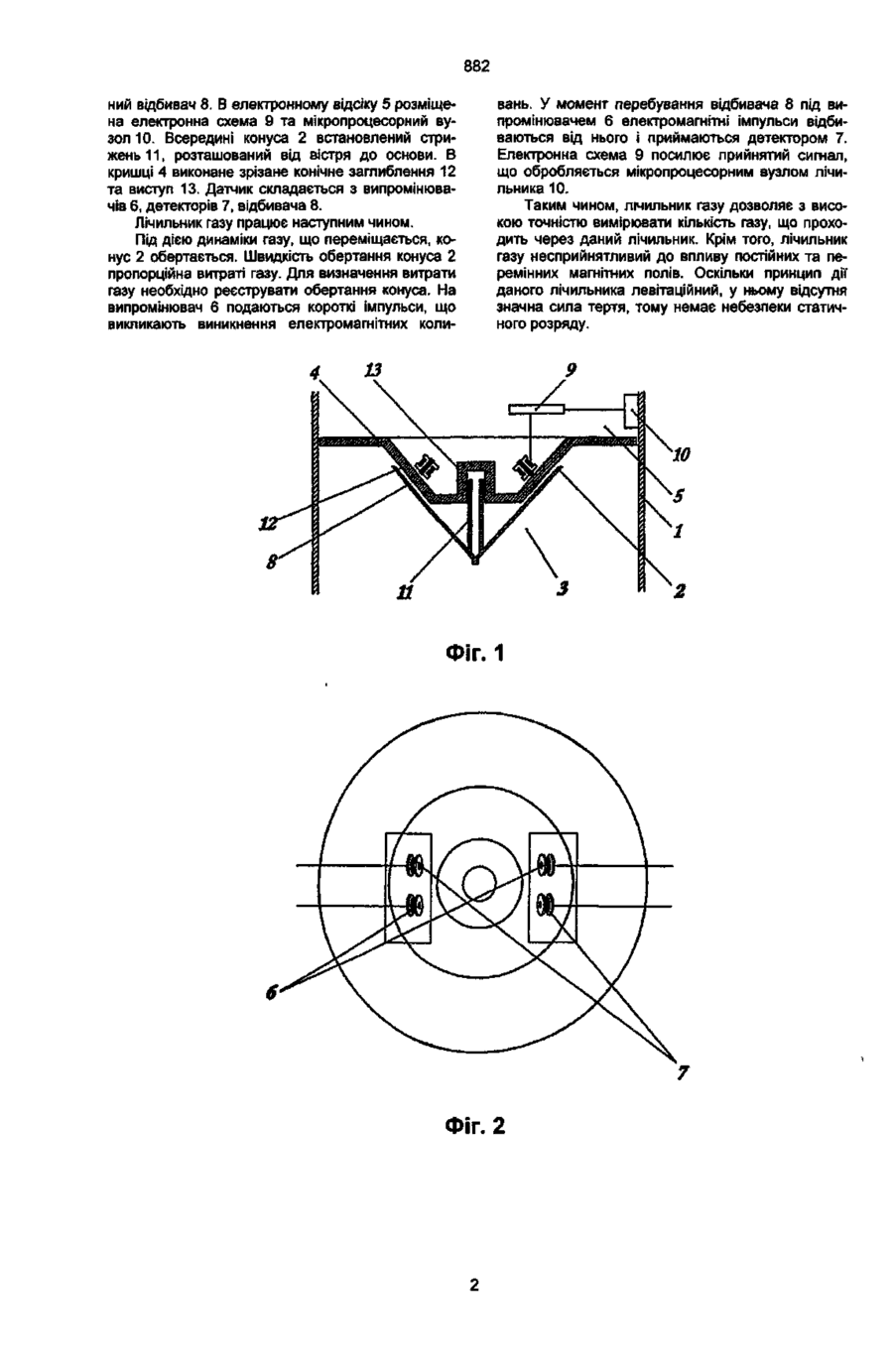

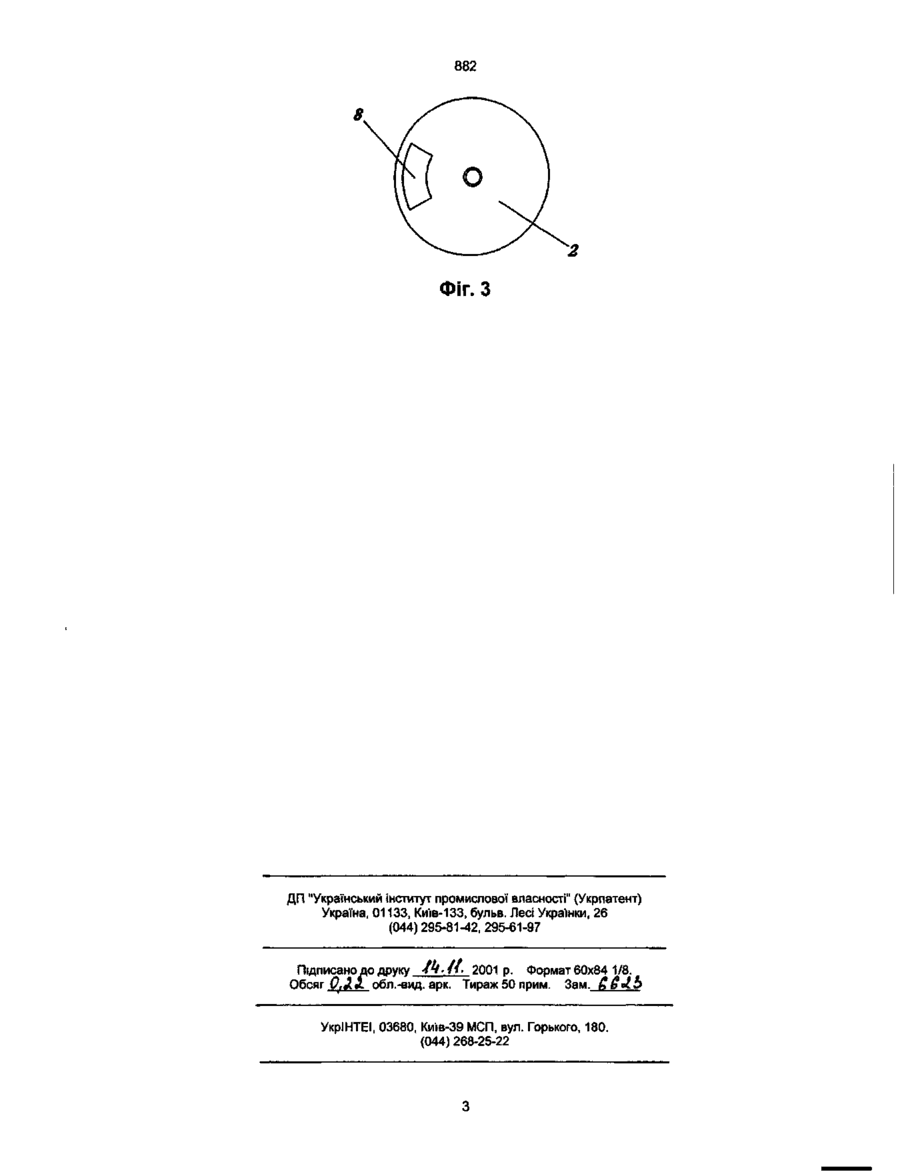

1. Лічильник газу, що містить корпус, конус, кришку, датчик, сполучений з електронним відсіком, який відрізняється тим, що датчик виконаний у вигляді відбивача, розташованого на конусі, і щонайменше двох випромінювачів та двох детекторів, встановлених в кришці. 2. Лічильник газу за п. 1, який відрізняється тим, що конус вістрям спрямований у протилежний бік від кришки, при цьому кришка у центральній частині виконана з конічним зрізаним заглибленням, у центрі зрізу виконаний виступ, а всередині конуса встановлений вертикальний стрижень з можливістю повороту у виступі кришки. 3. Лічильник газу за пп. 1, 2, який відрізняється тим, що відбивач встановлений на внутрішній поверхні конуса, а випромінювачі та детектори встановлені на конічній частині заглиблення в кришці. Корисна модель стосується пристроїв для визначення кількості газу, що проходить через газопровід, і призначена для обліку споживання газу. Лічильники газу використовують у газовій, газопереробній та інших галузях промисловості для комерційного підрахунку. Відомо газовий лічильник "ЛИС-1" левітаційного принципу дії, розроблений в Тулі на державному науково-виробничому підприємстві "Сплав" і прийнятий за прототип. Лічильник складається з корпусу, кришки, конуса, магнітного датчика. Недоліком відомого лічильника є неточність його показань внаслідок незначних перепадів тиску під час відсутності току (коливання тиску можуть бути зафіксовані як ток газу) та впливи можливих магнітних або електромагнітних полів. В основу корисної моделі покладено завдання створення лічильника, що має високу точність виміру шляхом запобігання впливу незначних перепадів тиску під час відсутності току газу в системі газопроводу, а також запобігання впливу можливих магнітних та електромагнітних полів за рахунок включення в конструкцію лічильника елементів, що дозволяють з високою точністю реєструвати обертання конуса. Поставлене завдання досягається тим, що лічильник газу, який містить корпус, конус, кришку, датчик, сполучений з електронним відсіком, відповідно до корисної моделі датчик виконаний у вигляді відбивача, розташованого на конусі, і щонайменше двох випромінювачів та двох детекторів, встановлених в кришці. При цьому конус встановлений в корпусі вістрям, спрямованим у проти лежний бік від кришки, виконаної у центральній частині з конічним зрізаним заглибленням, у центрі зрізання виконаний виступ, всередині конуса установлений вертикальний стрижень з можливістю повороту у виступі кришки. При цьому відбивач встановлений на внутрішній поверхні конуса, а випромінювачі та детектори встановлені на конічній частині заглиблення в кришці. Таким чином, на випромінювач подаються короткі імпульси, що викликають виникнення електромагнітних коливань. У момент перебування відбивача під випромінювачем електромагнітні імпульси відбиваються від нього і приймаються детектором. Електронна схема посилює і формує прийнятий сигнал, який обробляється мікропроцесорним вузлом лічильника. Пара систем "випромінювач - детектор" застосовується для усунення неоднозначності стану конуса. Наприклад, у випадку відсутності руху газу в газопроводі можливі незначні перепади тиску, які, однак, здатні викликати коливання конуса лічильника левітаційного принципу дії, що може призвести до видачі помилкових показань останнього. На фіг. 1 показана конструктивна схема лічильника газу; на фіг. 2 - конструктивна схема лічильника газу (вигляд зверху); на фіг. З - вигляд конуса зверху. Лічильник газу складається з корпусу 1, конуса 2, розташованого в газовому відсіку лічильника 3, герметично ізольованого кришкою 4 від електронного відсіку 5. На кришці 4 розташований випромінювач 6, детектор 7. На конусі 2 розташова CM 00 00 882 ний відбивач 8. В електронному відсіку 5 розміщена електронна схема 9 та мікропроцесорний вузол 10. Всередині конуса 2 встановлений стрижень 11, розташований від вістря до основи. В кришці 4 виконане зрізане конічне заглиблення 12 та виступ 13. Датчик складається з випромінювачів 6, детекторів 7, відбивача 8. Лічильник газу працює наступним чином. Під дією динаміки газу, що переміщається, конус 2 обертається. Швидкість обертання конуса 2 пропорційна витраті газу. Для визначення витрати газу необхідно реєструвати обертання конуса. На випромінювач 6 подаються короткі імпульси, що викликають виникнення електромагнітних коли вань. У момент перебування відбивача 8 під випромінювачем 6 електромагнітні імпульси відбиваються від нього і приймаються детектором 7. Електронна схема 9 посилює прийнятий сигнал, що обробляється мікропроцесорним вузлом лічильника 10. Таким чином, лічильник газу дозволяє з високою точністю вимірювати кількість газу, що проходить через даний лічильник. Крім того, лічильник газу несприйнятливий до впливу постійних та перемінних магнітних полів. Оскільки принцип дії даного лічильника левітаційний, у ньому відсутня значна сила тертя, тому немає небезпеки статичного розряду. 8 ФІГ. 1 Фіг. 2 882 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку лЧ»11 2001 p. Формат 60x84 1/8 Обсяг 0,Л£ обл.-вид. арк. Тираж 50 прим. Зам, УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
