Окускований гарнісажеутворюючий матеріал

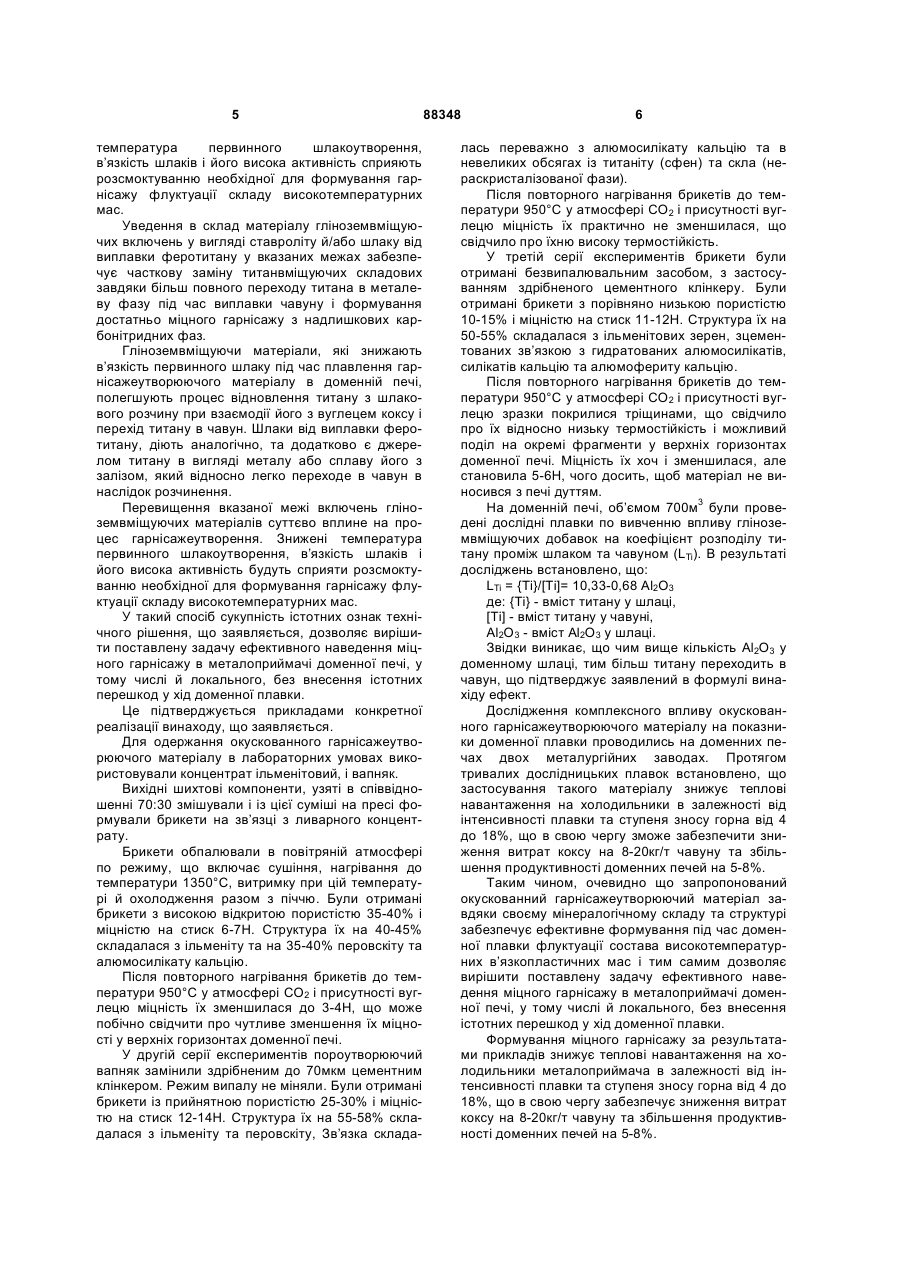

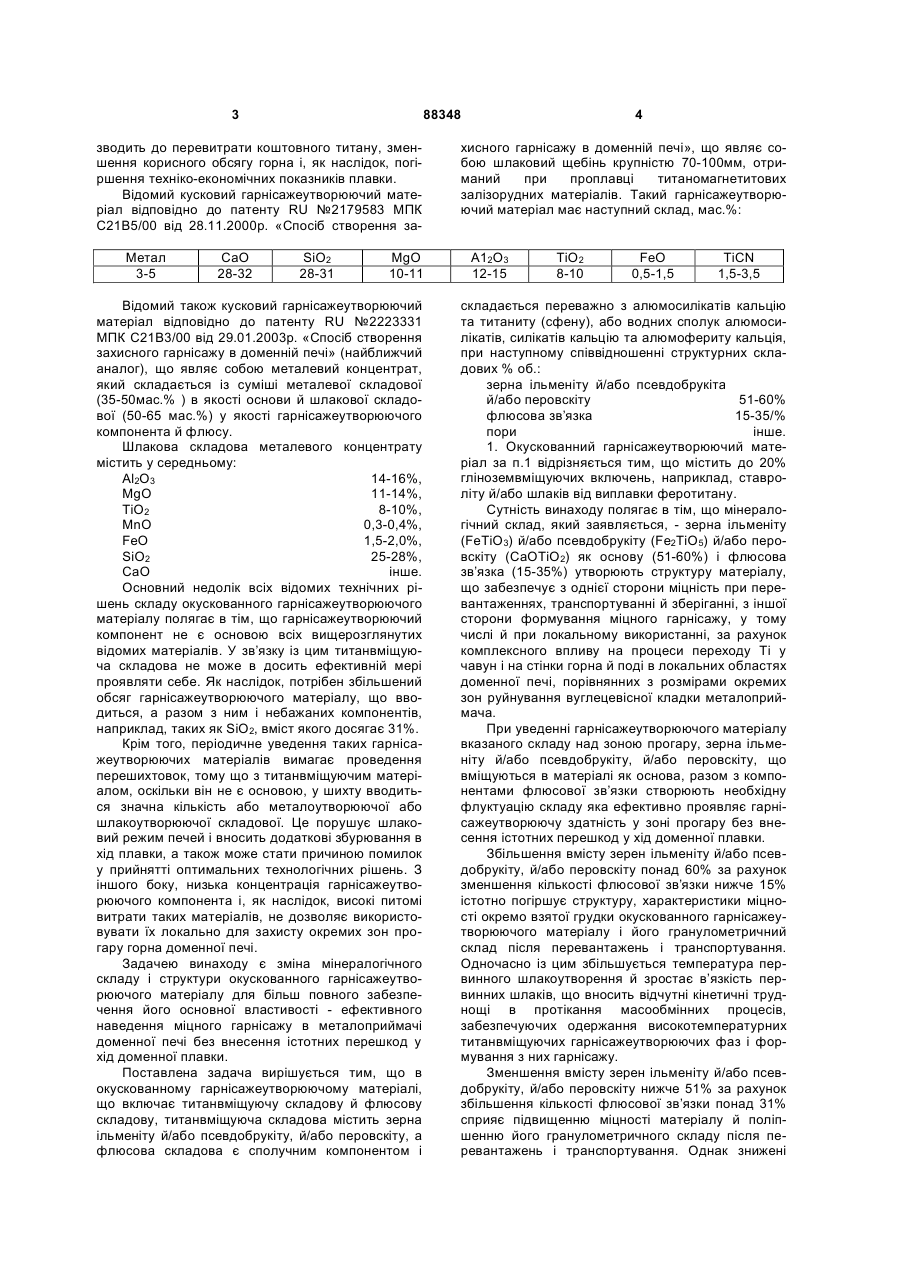

1. Окускований гарнісажеутворюючий матеріал, що містить титанвміcну складову, флюсову складову та пори, який відрізняється тим, що титанвмісна складова містить зерна ільменіту 3 88348 зводить до перевитрати коштовного титану, зменшення корисного обсягу горна і, як наслідок, погіршення техніко-економічних показників плавки. Відомий кусковий гарнісажеутворюючий матеріал відповідно до патенту RU №2179583 МПК С21В5/00 від 28.11.2000р. «Спосіб створення заМетал 3-5 СаО 28-32 SiO2 28-31 MgO 10-11 Відомий також кусковий гарнісажеутворюючий матеріал відповідно до патенту RU №2223331 МПК С21В3/00 від 29.01.2003р. «Спосіб створення захисного гарнісажу в доменній печі» (найближчий аналог), що являє собою металевий концентрат, який складається із суміші металевої складової (35-50мас.% ) в якості основи й шлакової складової (50-65 мас.%) у якості гарнісажеутворюючого компонента й флюсу. Шлакова складова металевого концентрату містить у середньому: Аl2О3 14-16%, MgO 11-14%, ТiO2 8-10%, МnО 0,3-0,4%, FeO 1,5-2,0%, SiO2 25-28%, СаО інше. Основний недолік всіх відомих технічних рішень складу окускованного гарнісажеутворюючого матеріалу полягає в тім, що гарнісажеутворюючий компонент не є основою всіх вищерозглянутих відомих матеріалів. У зв’язку із цим титанвміщуюча складова не може в досить ефективній мері проявляти себе. Як наслідок, потрібен збільшений обсяг гарнісажеутворюючого матеріалу, що вводиться, а разом з ним і небажаних компонентів, наприклад, таких як SiO2, вміст якого досягає 31%. Крім того, періодичне уведення таких гарнісажеутворюючих матеріалів вимагає проведення перешихтовок, тому що з титанвміщуючим матеріалом, оскільки він не є основою, у шихту вводиться значна кількість або металоутворюючої або шлакоутворюючої складової. Це порушує шлаковий режим печей і вносить додаткові збурювання в хід плавки, а також може стати причиною помилок у прийнятті оптимальних технологічних рішень. З іншого боку, низька концентрація гарнісажеутворюючого компонента і, як наслідок, високі питомі витрати таких матеріалів, не дозволяє використовувати їх локально для захисту окремих зон прогару горна доменної печі. Задачею винаходу є зміна мінералогічного складу і структури окускованного гарнісажеутворюючого матеріалу для більш повного забезпечення його основної властивості - ефективного наведення міцного гарнісажу в металоприймачі доменної печі без внесення істотних перешкод у хід доменної плавки. Поставлена задача вирішується тим, що в окускованному гарнісажеутворюючому матеріалі, що включає титанвміщуючу складову й флюсову складову, титанвміщуюча складова містить зерна ільменіту й/або псевдобрукіту, й/або перовскіту, а флюсова складова є сполучним компонентом і 4 хисного гарнісажу в доменній печі», що являє собою шлаковий щебінь крупністю 70-100мм, отриманий при проплавці титаномагнетитових залізорудних матеріалів. Такий гарнісажеутворюючий матеріал має наступний склад, мас.%: А12О3 12-15 ТіО2 8-10 FeO 0,5-1,5 TiCN 1,5-3,5 складається переважно з алюмосилікатів кальцію та титаниту (сфену), або водних сполук алюмосилікатів, силікатів кальцію та алюмофериту кальція, при наступному співвідношенні структурних складових % об.: зерна ільменіту й/або псевдобрукіта й/або перовскіту 51-60% флюсова зв’язка 15-35/% пори iнше. 1. Окускованний гарнісажеутворюючий матеріал за п.1 відрізняється тим, що містить до 20% гліноземвміщуючих включень, наприклад, ставроліту й/або шлаків від виплавки феротитану. Сутність винаходу полягає в тім, що мінералогічний склад, який заявляється, - зерна ільменіту (FeTiO3) й/або псевдобрукіту (Fe2TiО5) й/або перовскіту (СаОТіО2) як основу (51-60%) і флюсова зв’язка (15-35%) утворюють структуру матеріалу, що забезпечує з однієї сторони міцність при перевантаженнях, транспортуванні й зберіганні, з іншої сторони формування міцного гарнісажу, у тому числі й при локальному використанні, за рахунок комплексного впливу на процеси переходу Ті у чавун і на стінки горна й поді в локальних областях доменної печі, порівнянних з розмірами окремих зон руйнування вуглецевісної кладки металоприймача. При уведенні гарнісажеутворюючого матеріалу вказаного складу над зоною прогару, зерна ільменіту й/або псевдобрукіту, й/або перовскіту, що вміщуються в матеріалі як основа, разом з компонентами флюсової зв’язки створюють необхідну флуктуацію складу яка ефективно проявляє гарнісажеутворюючу здатність у зоні прогару без внесення істотних перешкод у хід доменної плавки. Збільшення вмісту зерен ільменіту й/або псевдобрукіту, й/або перовскіту понад 60% за рахунок зменшення кількості флюсової зв’язки нижче 15% істотно погіршує структуру, характеристики міцності окремо взятої грудки окускованного гарнісажеутворюючого матеріалу і його гранулометричний склад після перевантажень і транспортування. Одночасно із цим збільшується температура первинного шлакоутворення й зростає в’язкість первинних шлаків, що вносить відчутні кінетичні труднощі в протікання масообмінних процесів, забезпечуючих одержання високотемпературних титанвміщуючих гарнісажеутворюючих фаз і формування з них гарнісажу. Зменшення вмісту зерен ільменіту й/або псевдобрукіту, й/або перовскіту нижче 51% за рахунок збільшення кількості флюсової зв’язки понад 31% сприяє підвищенню міцності матеріалу й поліпшенню його гранулометричного складу після перевантажень і транспортування. Однак знижені 5 температура первинного шлакоутворення, в’язкість шлаків і його висока активність сприяють розсмоктуванню необхідної для формування гарнісажу флуктуації складу високотемпературних мас. Уведення в склад матеріалу гліноземвміщуючих включень у вигляді ставроліту й/або шлаку від виплавки феротитану у вказаних межах забезпечує часткову заміну титанвміщуючих складових завдяки більш повного переходу титана в металеву фазу під час виплавки чавуну і формування достатньо міцного гарнісажу з надлишкових карбонітридних фаз. Гліноземвміщуючи матеріали, які знижають в’язкість первинного шлаку під час плавлення гарнісажеутворюючого матеріалу в доменній печі, полегшують процес відновлення титану з шлакового розчину при взаємодії його з вуглецем коксу і перехід титану в чавун. Шлаки від виплавки феротитану, діють аналогічно, та додатково є джерелом титану в вигляді металу або сплаву його з залізом, який відносно легко переходе в чавун в наслідок розчинення. Перевищення вказаної межі включень гліноземвміщуючих матеріалів суттєво вплине на процес гарнісажеутворення. Знижені температура первинного шлакоутворення, в’язкість шлаків і його висока активність будуть сприяти розсмоктуванню необхідної для формування гарнісажу флуктуації складу високотемпературних мас. У такий спосіб сукупність істотних ознак технічного рішення, що заявляється, дозволяє вирішити поставлену задачу ефективного наведення міцного гарнісажу в металоприймачі доменної печі, у тому числі й локального, без внесення істотних перешкод у хід доменної плавки. Це підтверджується прикладами конкретної реалізації винаходу, що заявляється. Для одержання окускованного гарнісажеутворюючого матеріалу в лабораторних умовах використовували концентрат ільменітовий, і вапняк. Вихідні шихтові компоненти, узяті в співвідношенні 70:30 змішували і із цієї суміші на пресі формували брикети на зв’язці з ливарного концентрату. Брикети обпалювали в повітряній атмосфері по режиму, що включає сушіння, нагрівання до температури 1350°С, витримку при цій температурі й охолодження разом з піччю. Були отримані брикети з високою відкритою пористістю 35-40% і міцністю на стиск 6-7Н. Структура їх на 40-45% складалася з ільменіту та на 35-40% перовскіту та алюмосилікату кальцію. Після повторного нагрівання брикетів до температури 950°С у атмосфері СО2 і присутності вуглецю міцність їх зменшилася до 3-4Н, що може побічно свідчити про чутливе зменшення їх міцності у верхніх горизонтах доменної печі. У другій серії експериментів пороутворюючий вапняк замінили здрібненим до 70мкм цементним клінкером. Режим випалу не міняли. Були отримані брикети із прийнятною пористістю 25-30% і міцністю на стиск 12-14Н. Структура їх на 55-58% складалася з ільменіту та перовскіту, Зв’язка склада 88348 6 лась переважно з алюмосилікату кальцію та в невеликих обсягах із титаніту (сфен) та скла (нераскристалізованої фази). Після повторного нагрівання брикетів до температури 950°С у атмосфері СО2 і присутності вуглецю міцність їх практично не зменшилася, що свідчило про їхню високу термостійкість. У третій серії експериментів брикети були отримані безвипалювальним засобом, з застосуванням здрібненого цементного клінкеру. Були отримані брикети з порівняно низькою пористістю 10-15% і міцністю на стиск 11-12Н. Структура їх на 50-55% складалася з ільменітових зерен, зцементованих зв’язкою з гидратованих алюмосилікатів, силікатів кальцію та алюмофериту кальцію. Після повторного нагрівання брикетів до температури 950°С у атмосфері СО2 і присутності вуглецю зразки покрилися тріщинами, що свідчило про їх відносно низьку термостійкість і можливий поділ на окремі фрагменти у верхніх горизонтах доменної печі. Міцність їх хоч і зменшилася, але становила 5-6Н, чого досить, щоб матеріал не виносився з печі дуттям. На доменній печі, об’ємом 700м3 були проведені дослідні плавки по вивченню впливу гліноземвміщуючих добавок на коефіцієнт розподілу титану проміж шлаком та чавуном (LТi). В результаті досліджень встановлено, що: LTi = {Ті}/[Ті]= 10,33-0,68 Аl2О3 де: {Ті} - вміст титану у шлаці, [Ті] - вміст титану у чавуні, Аl2О3 - вміст Аl2О3 у шлаці. Звідки виникає, що чим вище кількість Аl2О3 у доменному шлаці, тим більш титану переходить в чавун, що підтверджує заявлений в формулі винахіду ефект. Дослідження комплексного впливу окускованного гарнісажеутворюючого матеріалу на показники доменної плавки проводились на доменних печах двох металургійних заводах. Протягом тривалих дослідницьких плавок встановлено, що застосування такого матеріалу знижує теплові навантаження на холодильники в залежності від інтенсивності плавки та ступеня зносу горна від 4 до 18%, що в свою чергу зможе забезпечити зниження витрат коксу на 8-20кг/т чавуну та збільшення продуктивності доменних печей на 5-8%. Таким чином, очевидно що запропонований окускованний гарнісажеутворюючий матеріал завдяки своєму мінералогічному складу та структурі забезпечує ефективне формування під час доменної плавки флуктуації состава високотемпературних в’язкопластичних мас і тим самим дозволяє вирішити поставлену задачу ефективного наведення міцного гарнісажу в металоприймачі доменної печі, у тому числі й локального, без внесення істотних перешкод у хід доменної плавки. Формування міцного гарнісажу за результатами прикладів знижує теплові навантаження на холодильники металоприймача в залежності від інтенсивності плавки та ступеня зносу горна від 4 до 18%, що в свою чергу забезпечує зниження витрат коксу на 8-20кг/т чавуну та збільшення продуктивності доменних печей на 5-8%. 7 Комп’ютерна верстка Н. Лиcенко 88348 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
