Клинопасова передача

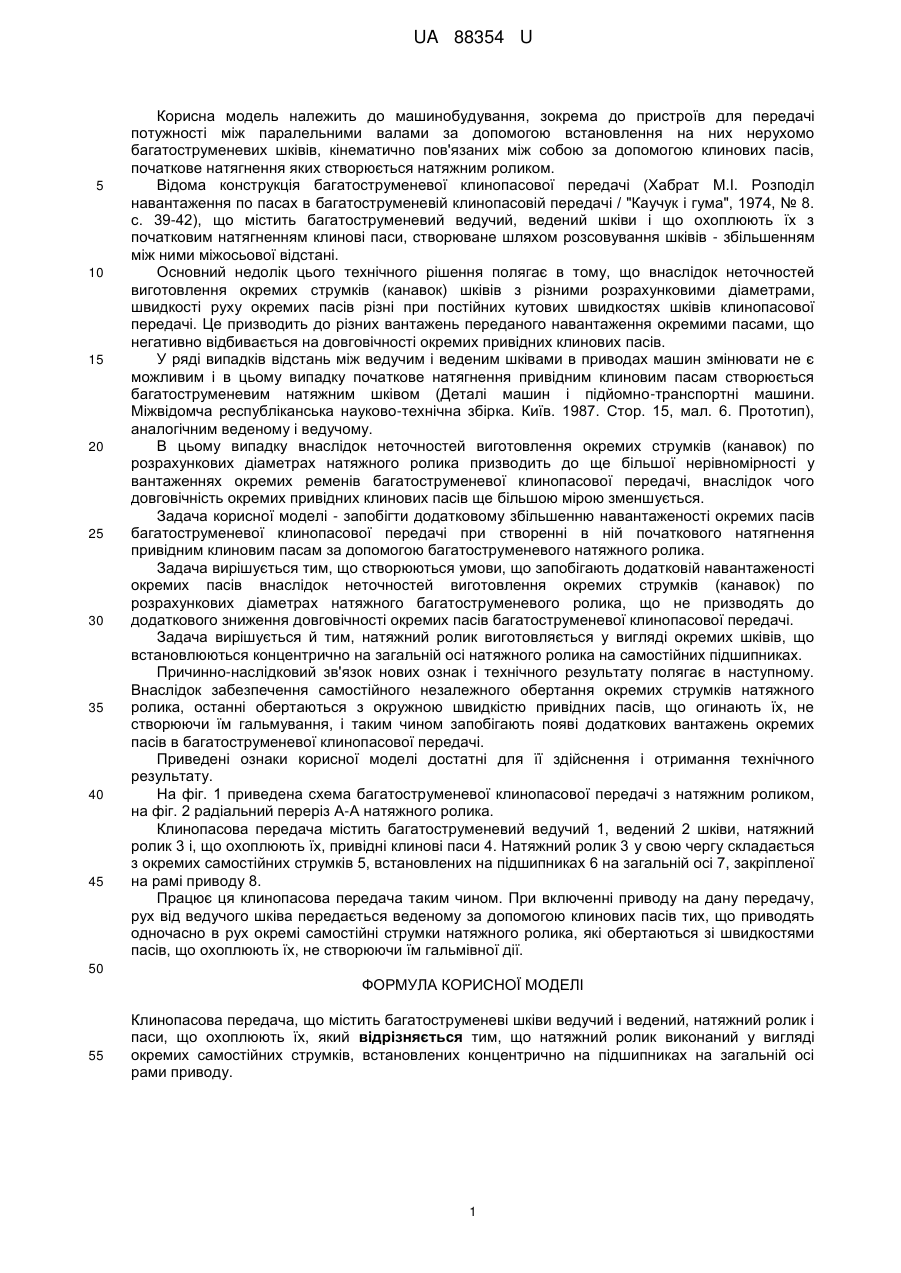

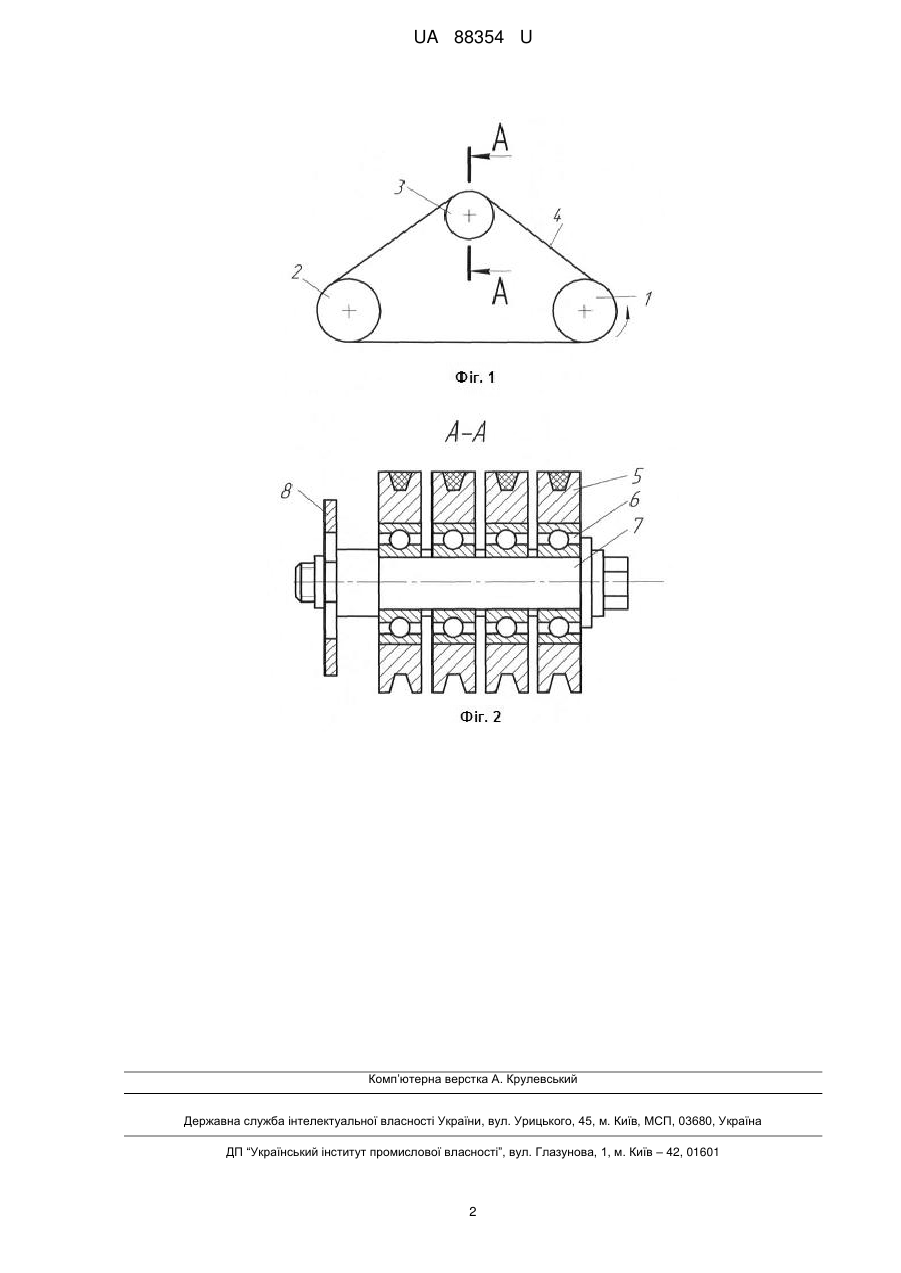

Реферат: Клинопасова передача містить багатоструменеві шківи ведучий і ведений, натяжний ролик і паси, що охоплюють їх. Натяжний ролик виконаний у вигляді окремих самостійних струмків, встановлених концентрично на підшипниках на загальній осі рами приводу. UA 88354 U (12) UA 88354 U UA 88354 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, зокрема до пристроїв для передачі потужності між паралельними валами за допомогою встановлення на них нерухомо багатоструменевих шківів, кінематично пов'язаних між собою за допомогою клинових пасів, початкове натягнення яких створюється натяжним роликом. Відома конструкція багатоструменевої клинопасової передачі (Хабрат М.І. Розподіл навантаження по пасах в багатоструменевій клинопасовій передачі / "Каучук і гума", 1974, № 8. с. 39-42), що містить багатоструменевий ведучий, ведений шківи і що охоплюють їх з початковим натягненням клинові паси, створюване шляхом розсовування шківів - збільшенням між ними міжосьової відстані. Основний недолік цього технічного рішення полягає в тому, що внаслідок неточностей виготовлення окремих струмків (канавок) шківів з різними розрахунковими діаметрами, швидкості руху окремих пасів різні при постійних кутових швидкостях шківів клинопасової передачі. Це призводить до різних вантажень переданого навантаження окремими пасами, що негативно відбивається на довговічності окремих привідних клинових пасів. У ряді випадків відстань між ведучим і веденим шківами в приводах машин змінювати не є можливим і в цьому випадку початкове натягнення привідним клиновим пасам створюється багатоструменевим натяжним шківом (Деталі машин і підйомно-транспортні машини. Міжвідомча республіканська науково-технічна збірка. Київ. 1987. Стор. 15, мал. 6. Прототип), аналогічним веденому і ведучому. В цьому випадку внаслідок неточностей виготовлення окремих струмків (канавок) по розрахункових діаметрах натяжного ролика призводить до ще більшої нерівномірності у вантаженнях окремих ременів багатоструменевої клинопасової передачі, внаслідок чого довговічність окремих привідних клинових пасів ще більшою мірою зменшується. Задача корисної моделі - запобігти додатковому збільшенню навантаженості окремих пасів багатоструменевої клинопасової передачі при створенні в ній початкового натягнення привідним клиновим пасам за допомогою багатоструменевого натяжного ролика. Задача вирішується тим, що створюються умови, що запобігають додатковій навантаженості окремих пасів внаслідок неточностей виготовлення окремих струмків (канавок) по розрахункових діаметрах натяжного багатоструменевого ролика, що не призводять до додаткового зниження довговічності окремих пасів багатоструменевої клинопасової передачі. Задача вирішується й тим, натяжний ролик виготовляється у вигляді окремих шківів, що встановлюються концентрично на загальній осі натяжного ролика на самостійних підшипниках. Причинно-наслідковий зв'язок нових ознак і технічного результату полягає в наступному. Внаслідок забезпечення самостійного незалежного обертання окремих струмків натяжного ролика, останні обертаються з окружною швидкістю привідних пасів, що огинають їх, не створюючи їм гальмування, і таким чином запобігають появі додаткових вантажень окремих пасів в багатоструменевої клинопасової передачі. Приведені ознаки корисної моделі достатні для її здійснення і отримання технічного результату. На фіг. 1 приведена схема багатоструменевої клинопасової передачі з натяжним роликом, на фіг. 2 радіальний переріз А-А натяжного ролика. Клинопасова передача містить багатоструменевий ведучий 1, ведений 2 шківи, натяжний ролик 3 і, що охоплюють їх, привідні клинові паси 4. Натяжний ролик 3 у свою чергу складається з окремих самостійних струмків 5, встановлених на підшипниках 6 на загальній осі 7, закріпленої на рамі приводу 8. Працює ця клинопасова передача таким чином. При включенні приводу на дану передачу, рух від ведучого шківа передається веденому за допомогою клинових пасів тих, що приводять одночасно в рух окремі самостійні струмки натяжного ролика, які обертаються зі швидкостями пасів, що охоплюють їх, не створюючи їм гальмівної дії. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Клинопасова передача, що містить багатоструменеві шківи ведучий і ведений, натяжний ролик і паси, що охоплюють їх, який відрізняється тим, що натяжний ролик виконаний у вигляді окремих самостійних струмків, встановлених концентрично на підшипниках на загальній осі рами приводу. 1 UA 88354 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
