Передача з гнучкою в’яззю
Номер патенту: 62677
Опубліковано: 12.09.2011
Автори: Місяць Володимир Петрович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Передача з гнучкою в'яззю, що містить ведучий і ведений робочі елементи та гнучку в'язь у вигляді ланцюга, що їх охоплює, яка відрізняється тим, що ведучий та ведений робочі елементи виконані у вигляді шківів з ребордами, а ланцюг оснащений натяжним пристроєм, при цьому останній містить ролик, двоплечий важіль, на якому встановлений ролик, та пружину, прикріплену до двоплечого важеля.
Текст

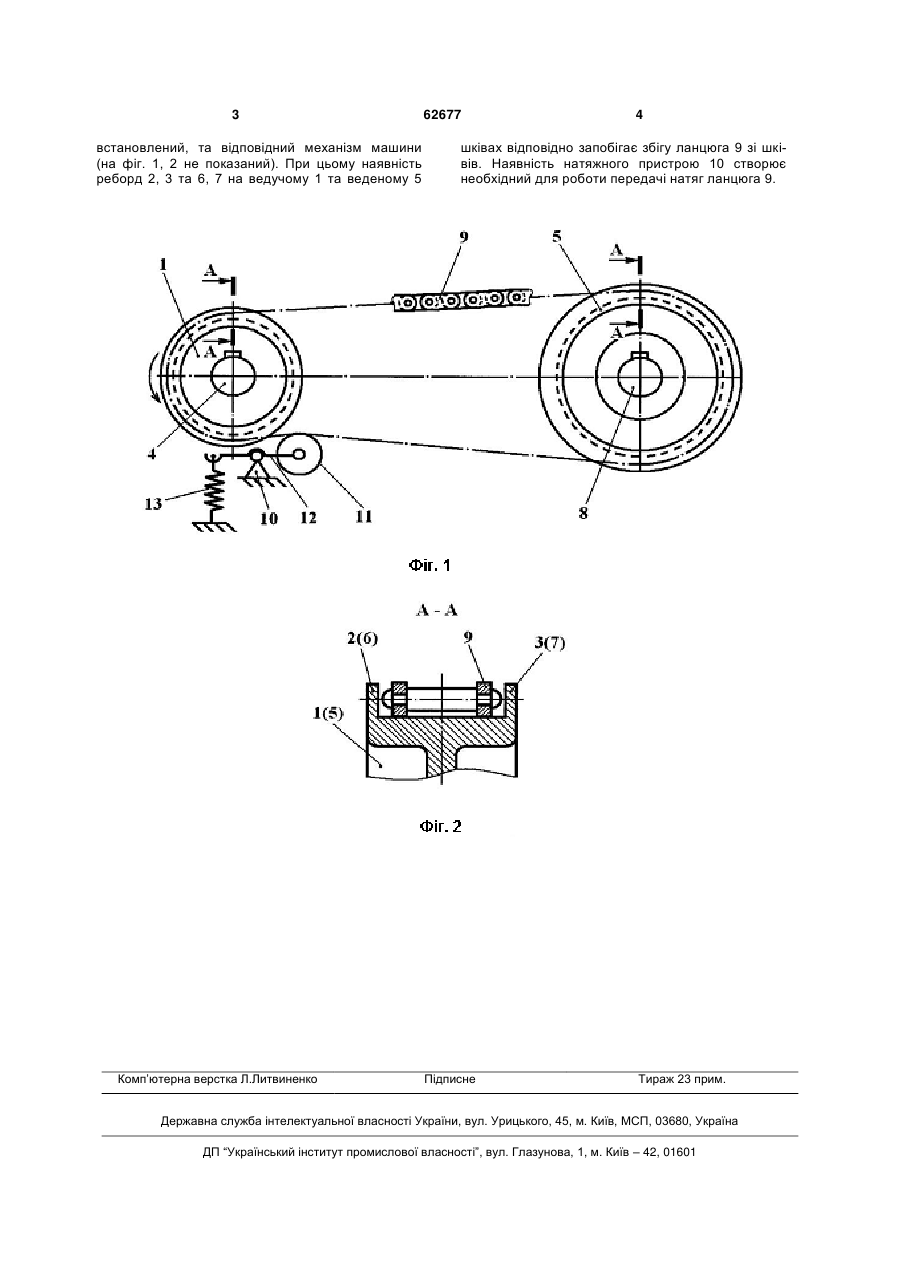

Передача з гнучкою в'яззю, що містить ведучий і ведений робочі елементи та гнучку в'язь у вигляді ланцюга, що їх охоплює, яка відрізняється тим, що ведучий та ведений робочі елементи виконані у вигляді шківів з ребордами, а ланцюг оснащений натяжним пристроєм, при цьому останній містить ролик, двоплечий важіль, на якому встановлений ролик, та пружину, прикріплену до двоплечого важеля. (19) (21) u201101472 (22) 09.02.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 встановлений, та відповідний механізм машини (на фіг. 1, 2 не показаний). При цьому наявність реборд 2, 3 та 6, 7 на ведучому 1 та веденому 5 Комп’ютерна верстка Л.Литвиненко 62677 4 шківах відповідно запобігає збігу ланцюга 9 зі шківів. Наявність натяжного пристрою 10 створює необхідний для роботи передачі натяг ланцюга 9. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTransmission with flexible coupling
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюПередача с гибкой связью
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/00
Мітки: гнучкою, в'яззю, передача
