Клинопасова передача

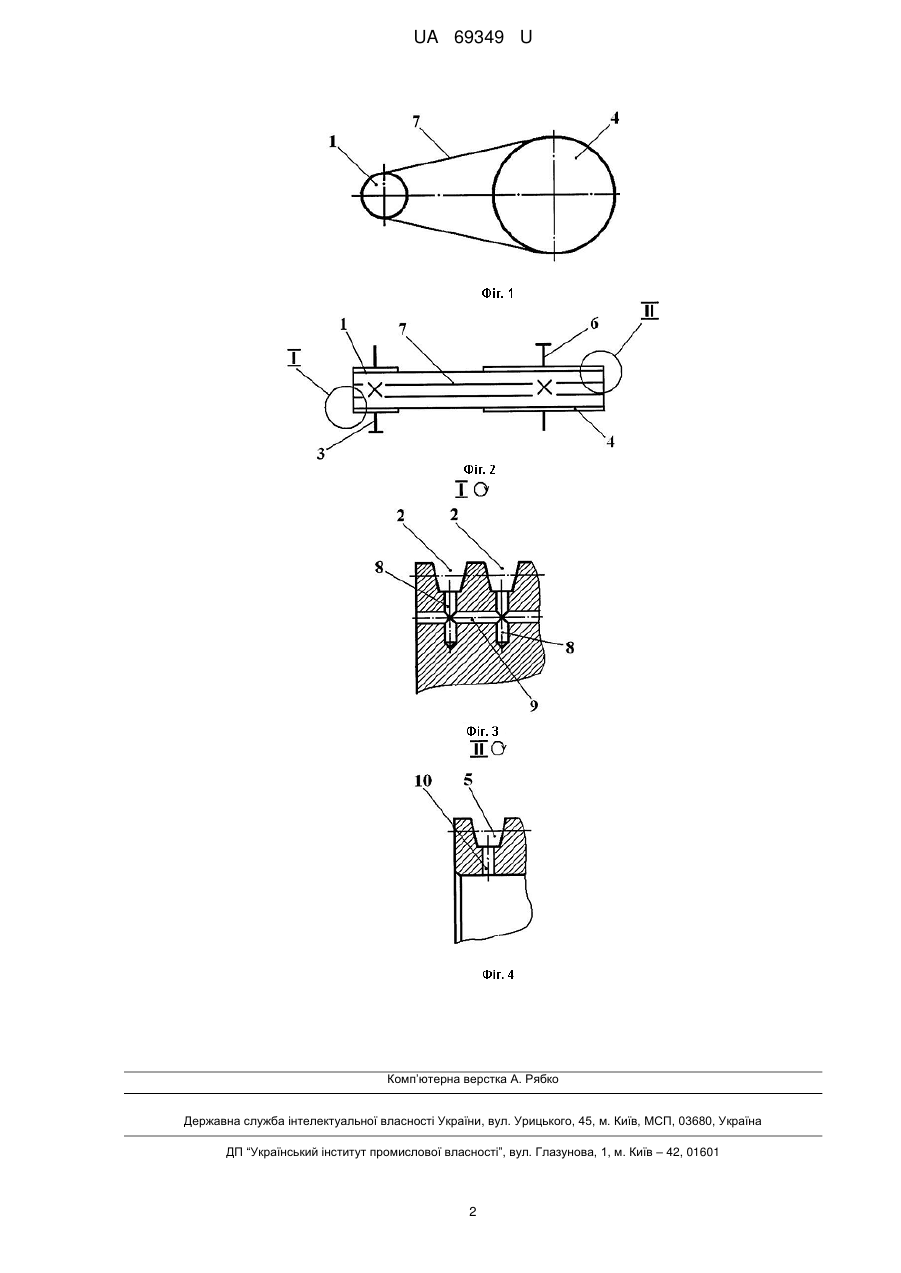

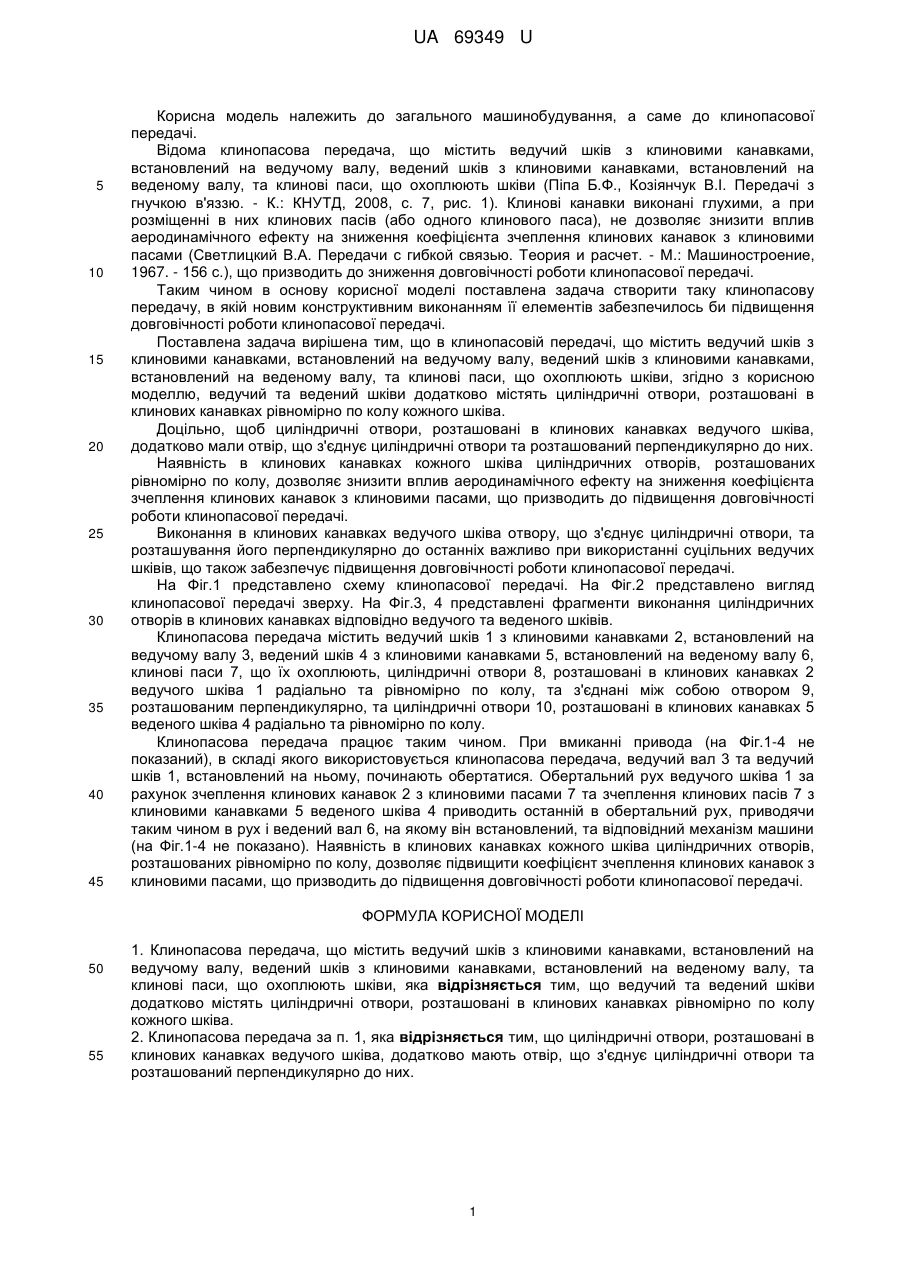

Реферат: UA 69349 U UA 69349 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до клинопасової передачі. Відома клинопасова передача, що містить ведучий шків з клиновими канавками, встановлений на ведучому валу, ведений шків з клиновими канавками, встановлений на веденому валу, та клинові паси, що охоплюють шківи (Піпа Б.Ф., Козіянчук В.І. Передачі з гнучкою в'яззю. - К.: КНУТД, 2008, с. 7, рис. 1). Клинові канавки виконані глухими, а при розміщенні в них клинових пасів (або одного клинового паса), не дозволяє знизити вплив аеродинамічного ефекту на зниження коефіцієнта зчеплення клинових канавок з клиновими пасами (Светлицкий В.А. Передачи с гибкой связью. Теория и расчет. - М.: Машиностроение, 1967. - 156 с.), що призводить до зниження довговічності роботи клинопасової передачі. Таким чином в основу корисної моделі поставлена задача створити таку клинопасову передачу, в якій новим конструктивним виконанням її елементів забезпечилось би підвищення довговічності роботи клинопасової передачі. Поставлена задача вирішена тим, що в клинопасовій передачі, що містить ведучий шків з клиновими канавками, встановлений на ведучому валу, ведений шків з клиновими канавками, встановлений на веденому валу, та клинові паси, що охоплюють шківи, згідно з корисною моделлю, ведучий та ведений шківи додатково містять циліндричні отвори, розташовані в клинових канавках рівномірно по колу кожного шківа. Доцільно, щоб циліндричні отвори, розташовані в клинових канавках ведучого шківа, додатково мали отвір, що з'єднує циліндричні отвори та розташований перпендикулярно до них. Наявність в клинових канавках кожного шківа циліндричних отворів, розташованих рівномірно по колу, дозволяє знизити вплив аеродинамічного ефекту на зниження коефіцієнта зчеплення клинових канавок з клиновими пасами, що призводить до підвищення довговічності роботи клинопасової передачі. Виконання в клинових канавках ведучого шківа отвору, що з'єднує циліндричні отвори, та розташування його перпендикулярно до останніх важливо при використанні суцільних ведучих шківів, що також забезпечує підвищення довговічності роботи клинопасової передачі. На Фіг.1 представлено схему клинопасової передачі. На Фіг.2 представлено вигляд клинопасової передачі зверху. На Фіг.3, 4 представлені фрагменти виконання циліндричних отворів в клинових канавках відповідно ведучого та веденого шківів. Клинопасова передача містить ведучий шків 1 з клиновими канавками 2, встановлений на ведучому валу 3, ведений шків 4 з клиновими канавками 5, встановлений на веденому валу 6, клинові паси 7, що їх охоплюють, циліндричні отвори 8, розташовані в клинових канавках 2 ведучого шківа 1 радіально та рівномірно по колу, та з'єднані між собою отвором 9, розташованим перпендикулярно, та циліндричні отвори 10, розташовані в клинових канавках 5 веденого шківа 4 радіально та рівномірно по колу. Клинопасова передача працює таким чином. При вмиканні привода (на Фіг.1-4 не показаний), в складі якого використовується клинопасова передача, ведучий вал 3 та ведучий шків 1, встановлений на ньому, починають обертатися. Обертальний рух ведучого шківа 1 за рахунок зчеплення клинових канавок 2 з клиновими пасами 7 та зчеплення клинових пасів 7 з клиновими канавками 5 веденого шківа 4 приводить останній в обертальний рух, приводячи таким чином в рух і ведений вал 6, на якому він встановлений, та відповідний механізм машини (на Фіг.1-4 не показано). Наявність в клинових канавках кожного шківа циліндричних отворів, розташованих рівномірно по колу, дозволяє підвищити коефіцієнт зчеплення клинових канавок з клиновими пасами, що призводить до підвищення довговічності роботи клинопасової передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Клинопасова передача, що містить ведучий шків з клиновими канавками, встановлений на ведучому валу, ведений шків з клиновими канавками, встановлений на веденому валу, та клинові паси, що охоплюють шківи, яка відрізняється тим, що ведучий та ведений шківи додатково містять циліндричні отвори, розташовані в клинових канавках рівномірно по колу кожного шківа. 2. Клинопасова передача за п. 1, яка відрізняється тим, що циліндричні отвори, розташовані в клинових канавках ведучого шківа, додатково мають отвір, що з'єднує циліндричні отвори та розташований перпендикулярно до них. 1 UA 69349 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
