Клинопасова площинна передача
Формула / Реферат
Клинопасова площинна передача, що містить ведучий і ведений шківи та натягнутий між ними клиновий пас з перехрещеним контуром, яка відрізняється тим, що під контуром для кожної гілки паса співвісно встановлено по одному розвідному ролику з можливістю їх реверсування, при цьому профіль канавки розвідного ролика для ведучої гілки виконаний у формі трапеції, а для веденої - прямокутника і ширина останньої дорівнює ширині більшої основи профілю паса.
Текст

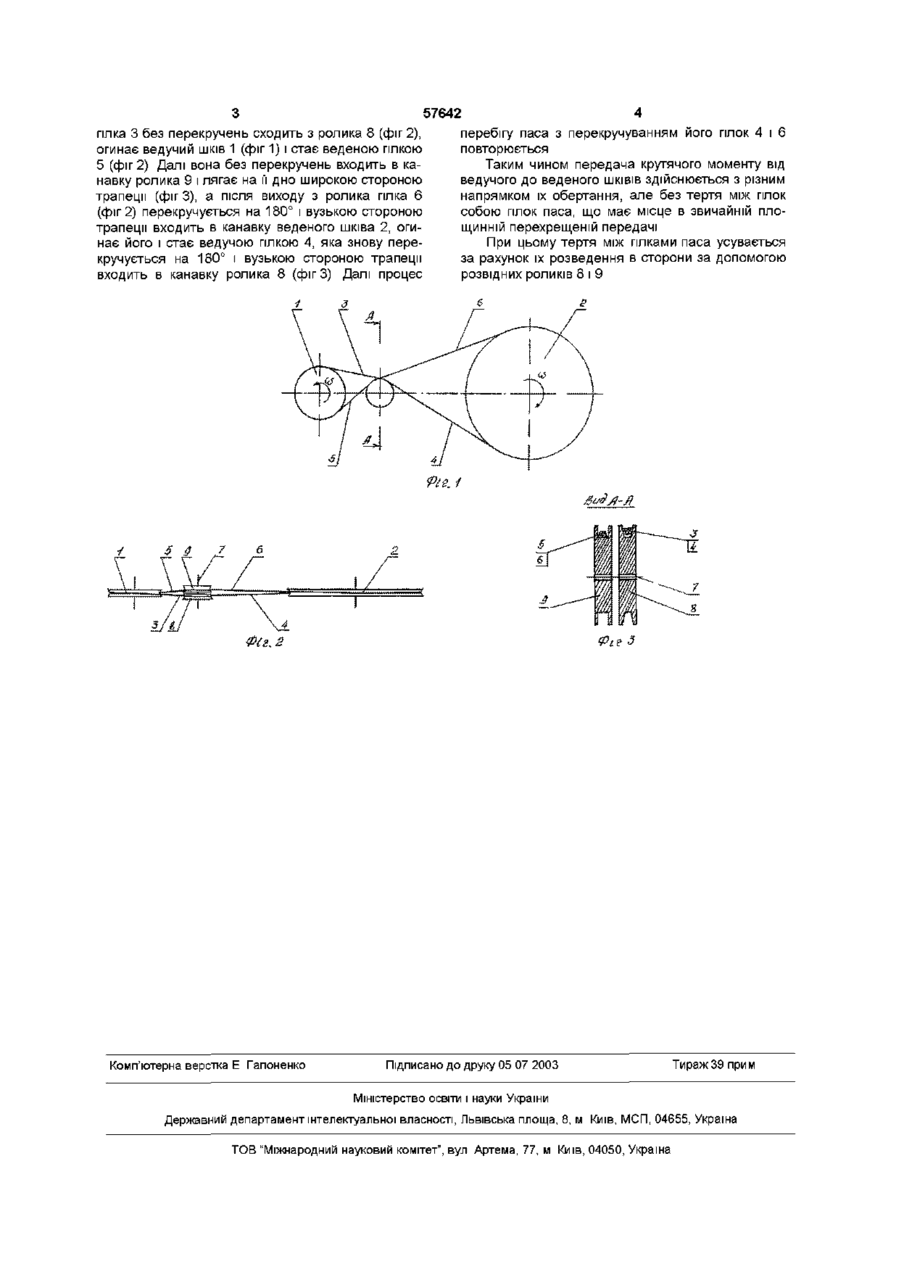

Кпинопасова площинна передача, що містить ведучий і ведений шківи та натягнутий між ними клиновий пас з перехрещеним контуром, яка відрізняється тим, що під контуром для кожної гілки паса СПІВВІСНО встановлено по одному розвідному ролику з можливістю їх реверсування, при цьому профіль канавки розвідного ролика для ведучої гілки виконаний у формі трапеції, а для веденої прямокутника і ширина останньої дорівнює ширині більшої основи профілю паса Винахід належить до галузі машинобудування і може бути використаний в клинопасових площинних передачах з різним напрямком обертання НО до винаходу пропонується під контуром для кожної гілки паса встановити на осі по одному розвідному ролику з можливістю їх реверсу, при цьому профіль канавки розвідного ролика для ведучої гілки виконаний у формі трапеції, а для веденої прямокутника і ширина останньої дорівнює ширині більшої основи профілю паса Відмінна суттєва ознака "під контуром для кожної гілки паса СПІВВІСНО встановити по одному розвідному ролику" дозволяє отримати частину нового технічного результату, а саме - усунути тертя між гілками паса в точці їх дотику при перехрещенні Усі разом ВІДМІННІ суттєві ознаки спрямовані на отримання нового технічного результату, що виявляється у збільшенні терміну експлуатації паса та підвищення надійності передачі На кресленнях, що додаються, зображено запропоновану схему клинопасової площинної передачі На фіг 1 зображено схему передачі збоку, на фіг 2 - вигляд схеми передачі зверху на фіг 1, а на фіг 3 - вид і розміщення розвідних роликів в перерізі А-А на фіг 1 Кпинопасова передача містить ведучий 1 (фиг 1) і ведений 2 шківи та клиновий пас, контур якого умовно розділимо на чотири частини і позначимо ведучу гілку цифрами 3 і 4, а ведену - 5 і 6 Під контуром встановлено вісь 7 (фіг 2), на якій вільно обертається два розвідні ролики 8 і 9, а в їхні канавки вкладено ведучу 3, 4 і ведену 5, 6 гілки паса Кпинопасова передача працює наступним чином При обертанні ведучого шківа 1 в напрямку стрілки зображеній на фіг 1, ведучі гілки 3 і 4 паса приводять в рух ведений шків 2 При цьому ведуча ШКІВІВ Найбільш близькою клинопасовою площинною передачею з різним напрямком обертання ШКІВІВ за технічною суттю до передачі, що пропонується, є передача, яка містить ведучий і ведений шківи встановленні в одній площинні, і натягнутий між ними пас з перехрещеними вітками (див С 159 Флик Э П Механические приводы сельскохозяйственных машин - М Машиностроение 1984 272с) Використання даної передачі дозволяє передавати крутячий момент від ведучого шківа до веденого з різним напрямком їх обертання Але перехрещення паса внаслідок сил тертя, що виникають в точці дотику схрещених віток, призводить до їх сильного нагрівання і швидкого стирання робочих поверхонь, що є основною причиною скорочення терміну експлуатації паса і зниження надійності передачі В основу винаходу поставлено задачу у ВІДОМІЙ клинопасовій площинній передачі з різним напрямком обертання ШКІВІВ шляхом розведення схрещених гілок в точці їх дотику в сторони і отримати новий технічний результат, що виражається в усуненні тертя між гілками паса, завдяки чому збільшується термін його експлуатації та підвищується надійність передачі Поставлене завдання вирішується наступним чином У ВІДОМІЙ клинопасовій площинній передачі з різним напрямком обертання ШКІВІВ, яка містить ведучий і ведений шківи та натягнутий між ними клиновий пас з перехрещеним контуром, ВІДПОВІД (О ю 57642 гілка 3 без перекручень сходить з ролика 8 (фіг 2), огинає ведучий шків 1 (фіг 1) і стає веденою гілкою 5 (фіг 2) Далі вона без перекручень входить в канавку ролика 9 і лягає на її дно широкою стороною трапеції (фігЗ), а після виходу з ролика гілка 6 (фіг 2) перекручується на 180° і вузькою стороною трапеції входить в канавку веденого шківа 2, огинає його і стає ведучою гілкою 4, яка знову перекручується на 180° і вузькою стороною трапеції входить в канавку ролика 8 (фігЗ) Далі процес перебігу паса з перекручуванням його гілок 4 і 6 повторюється Таким чином передача крутячого моменту від ведучого до веденого ШКІВІВ здійснюється з різним напрямком їх обертання, але без тертя між гілок собою гілок паса, що має місце в звичайній площинній перехрещеній передачі При цьому тертя між гілками паса усувається за рахунок їх розведення в сторони за допомогою розвідних роликів 8 і 9 Pie. 1 і $ 6 7 6 Фіг, 2 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюV-belt plane drive
Автори англійськоюShvedyk Mykola Stepanovych
Назва патенту російськоюКлиноременная плоскостная передача
Автори російськоюШведик Николай Степанович
МПК / Мітки
МПК: F16H 7/02
Мітки: клинопасова, площинна, передача
