Шихта для виготовлення високоглиноземистих вогнетривів
Номер патенту: 88529
Опубліковано: 26.10.2009
Автори: Шулик Ірина Германівна, Примаченко Володимир Васильович, Шляхова Тамара Михайлівна, Гальченко Тетяна Георгіївна
Формула / Реферат
Шихта для виготовлення високоглиноземистих вогнетривів, що включає алюмохромові відходи, глинозем, органічну зв'язку і глиноземовмісний матеріал, яка відрізняється тим, що як алюмохромові відходи вона містить хромовмісний брухт корундового бетону після служби в реакторах виробництва техвуглецю з масовими частками: Аl2О3 не менше 93 %, Сr2О3 в межах 3-5 % і СаО не більше 4,5 %, з максимальним розміром зерен 2 мм фракцій 2-1, 1-0,5, <0,5 мм у співвідношенні від 0,8:0,8:0,4 до 1:1:0,5; як глиноземовмісний матеріал вона містить високоглиноземистий цемент з масовою часткою Аl2О3 не менше 72 % і питомою поверхнею часток 6800-7500 см2/г, глинозем з масовою часткою
-Аl2О3 не менше 85 % і розміром часток 4-8 мкм не менше 90 % та додатково містить корунд з масовою часткою -Аl2О3 не менше 99 % з максимальним розміром зерен 5 мм фракцій 5-3, 3-2, <0,5 мм у співвідношенні від 0,8:0,8:0,5 до 1:1:0,6 при його співвідношенні до хромовмісного брухту корундового бетону після служби в реакторах виробництва техвуглецю від 0,9:0,5 до 1:0,6; оксид хрому з масовою часткою Сr2О3 не менше 99 % і розміром часток 3-5 мкм при такому співвідношенні компонентів, мас. %:
хромовмісний брухт корундового бетону після служби в реакторах виробництва техвуглецю з масовими частками: Аl2О3 не менше 93 %, Сr2О3 в межах 3-5 % і СаО не більше 4,5 %, з максимальним розміром зерен 2 мм фракцій 2-1, 1-0,5, <0,5 мм у співвідношенні від 0,8:0,8:0,4 до 1:1:0,5
25-27
глинозем з масовою часткою -Аl2О3 не менше 85 % і розміром часток 4-8 мкм не менше 90 %
7,8-11,98
високоглиноземистий цемент з масовою часткою Аl2О3 не менше 72 % і питомою поверхнею часток 6800-7500 см2/г
14-16
корунд з масовою часткою -Аl2О3 не менше 99 % з максимальним розміром зерен 5 мм фракцій 5-3, 3-2, <0,5 мм у співвідношенні від 0,8:0,8:0,5 до 1:1:0,6 при його співвідношенні до хромовмісного брухту корундового бетону після служби в реакторах виробництва техвуглецю від 0,9:0,5 до 1:0,6
43-45
оксид хрому з масовою часткою Сr2О3 не менше 99 % і розміром часток 3-5 мкм
2-8
органічна зв'язка
0,02-0,2.
Текст

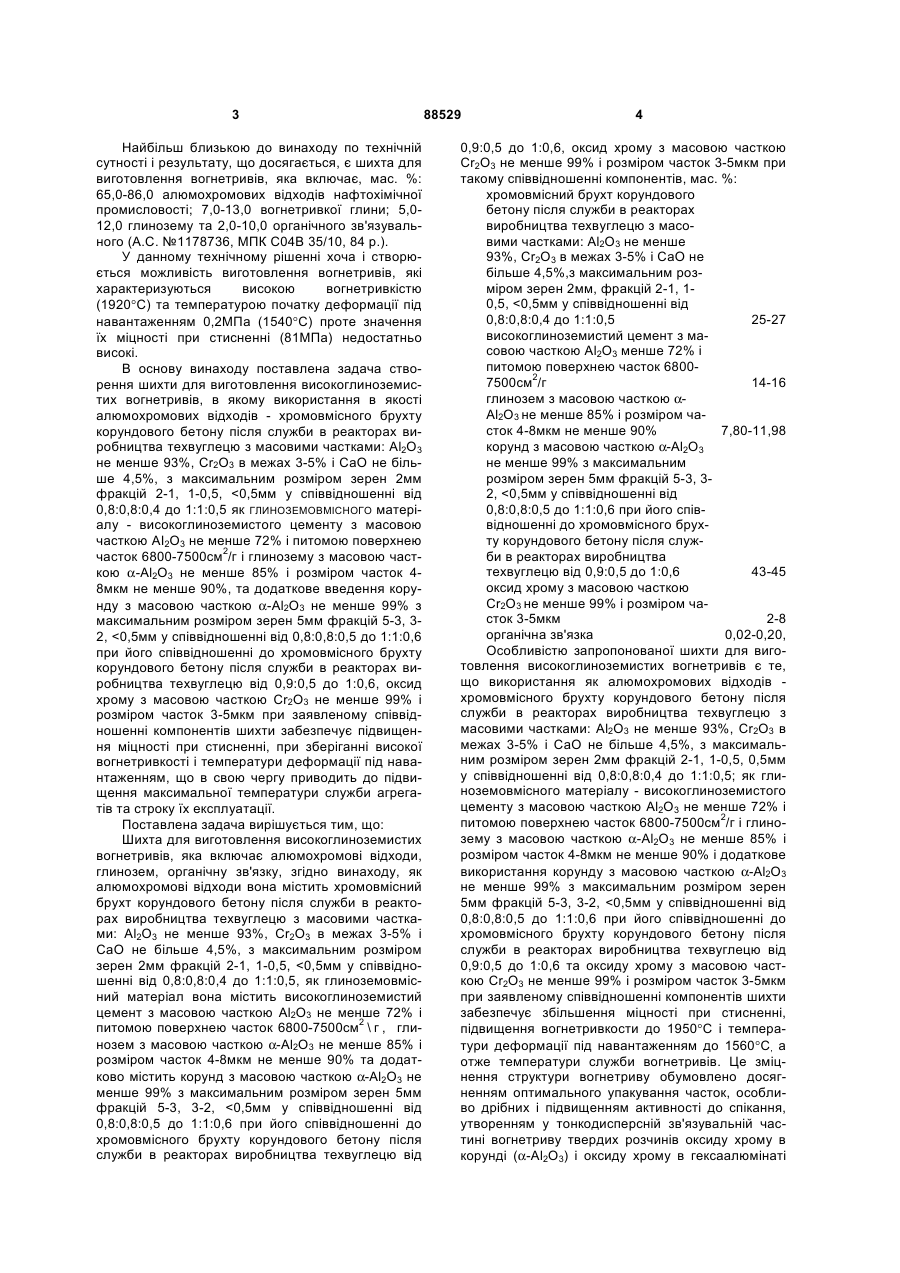

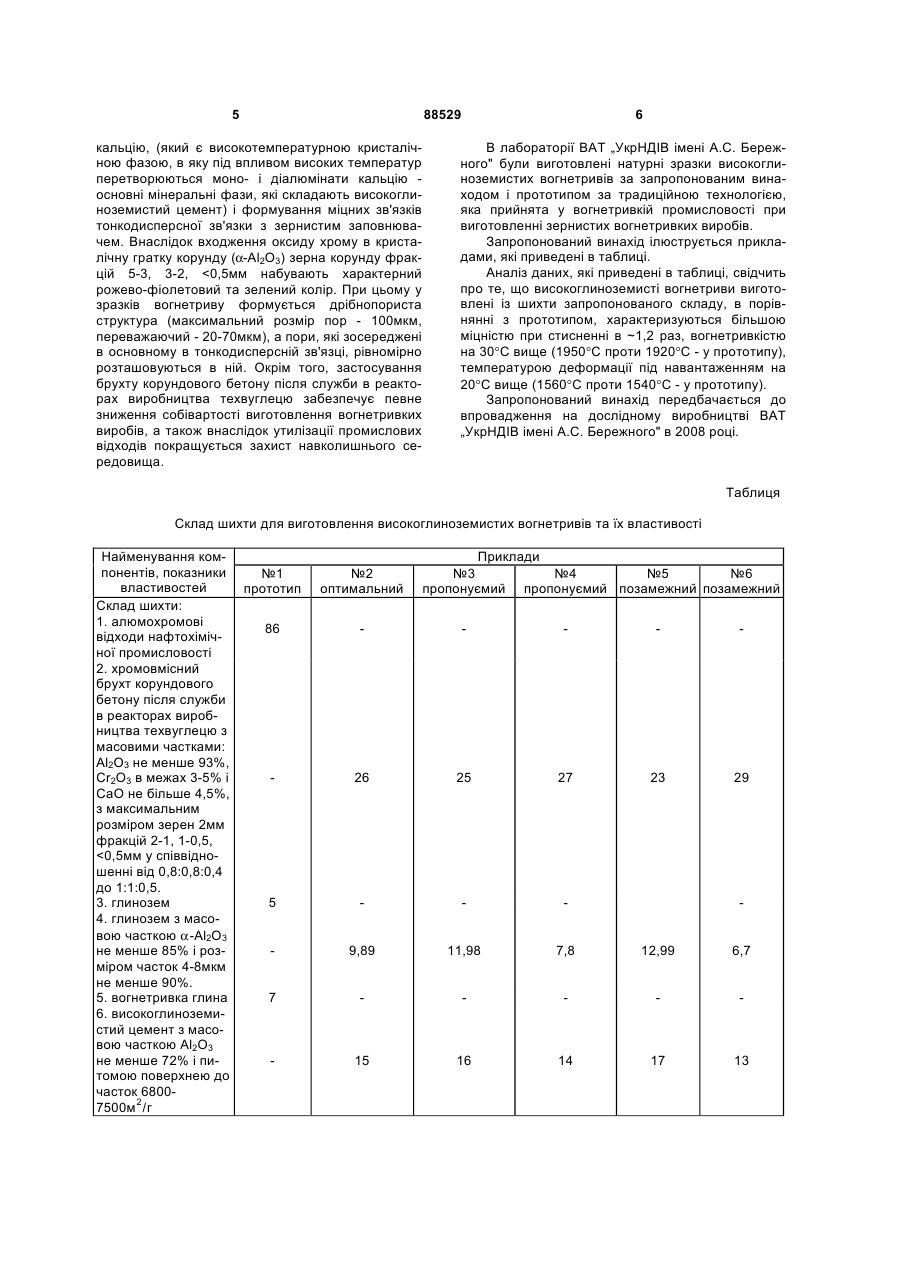

Шихта для виготовлення високоглиноземистих вогнетривів, що включає алюмохромові відходи, глинозем, органічну зв'язку і глиноземовмісний матеріал, яка відрізняється тим, що як алюмохромові відходи вона містить хромовмісний брухт корундового бетону після служби в реакторах виробництва техвуглецю з масовими частками: Аl2О3 не менше 93 %, Сr2О3 в межах 3-5 % і СаО не більше 4,5 %, з максимальним розміром зерен 2 мм фракцій 2-1, 1-0,5,
ДивитисяДодаткова інформація
Назва патенту англійськоюFurnace-charge for the production of high-alumina refractory
Автори англійськоюPrymachenko Volodymyr Vasyliovych, Shulyk Iryna Hermanivna, Halchenko Tetiana Heorhiivna, Shliakhova Tamara Mykhailivna
Назва патенту російськоюШихта для изготовления высокоглиноземистых огнеупоров
Автори російськоюПримаченко Владимир Васильевич, Шулик Ирина Германовна, Гальченко Татьяна Георгиевна, Шляхова Тамара Михайловна
МПК / Мітки
МПК: C04B 35/105, C04B 35/101
Мітки: виготовлення, високоглиноземистих, шихта, вогнетривів
Код посилання
<a href="https://ua.patents.su/4-88529-shikhta-dlya-vigotovlennya-visokoglinozemistikh-vognetriviv.html" target="_blank" rel="follow" title="База патентів України">Шихта для виготовлення високоглиноземистих вогнетривів</a>
Шихта для виготовлення високовогнетривкого бетону
Номер патенту: 88218
Опубліковано: 25.09.2009
Автори: Шляхова Тамара Михайлівна, Гальченко Тетяна Георгіївна, Шулик Ірина Германівна, Процак Олена Борисівна
МПК: C04B 35/105, C04B 35/101, C04B 35/66
Мітки: виготовлення, шихта, високовогнетривкого, бетону
Формула / Реферат:
Шихта для виготовлення високовогнетривкого бетону, що включає зернистий електрокорунд, оксид хрому, тонкодисперсний глиноземовмісний компонент і високоглиноземистий цемент, яка відрізняється тим, що як зернистий електрокорунд вона містить електрокорунд з масовою часткою a-Аl2О3 не менше 99 % і максимальним розміром зерен 5 мм фракцій 5-3, 3-2, 2-1, 1-0,5, 0,5-0,1 мм при їх співвідношенні від 0,8:0,8:0,5:0,5:0,7 до 1:1:0,6:0,6:0,8; як...
Шихта для виготовлення високоглиноземистих вогнетривів
Номер патенту: 423
Опубліковано: 30.04.1993
Автори: Шаповалова Тетяна Федорівна, Білокрис Галина Олександрівна, Малишев Ігор Петрович, Троян Валерій Данилович
МПК: C04B 35/01, C04B 35/18, C04B 35/04
Мітки: виготовлення, вогнетривів, шихта, високоглиноземистих
Формула / Реферат:
Шихта для изготовления высокоглиноземистых огнеупоров, включающая Муллитокорундовый шамот, связующее и смесь совместного помола глинистого компонента и муллитокорундового шамота, отличающаяся тем, что смесь совместного помола дополнительно содержит магнийсодержащий компонент, а в качестве глинистого компонента - каолин при следующем соотношении. мас.%: Каолин 23-27 Магнийсодержащий компонент ...
Шихта для виготовлення високоглиноземистих вогнетривів
Номер патенту: 29559
Опубліковано: 15.11.2000
Автори: Паніотов Анатолій Павлович, Малишев Ігор Петрович, Євдокимов Сергій Володимирович, Троян Валерій Данилович, Шаповалова Тетяна Федорівна, Прутцьков Дмитро Володимирович, Білокрис Галина Олександрівна, Камков Олександр Вікторович
МПК: C04B 35/18, C04B 35/10
Мітки: виготовлення, шихта, високоглиноземистих, вогнетривів
Текст:
...економiю глинозему пpи виготовленнi виpобiв з одночасним пiдвищен ням їх меха нiчно мiцностi та зниження поpистостi. Це обумовлено дiєю таких фактоpiв. Шлам ноpмального електpокоpунду є ефективною техногенною сиpовиною, що пеpевищує за своїми хаpактеpистиками, такими як вмiст оксиду алюмiнiю та домiшки оксидiв залiза, титану, пpиpодну сиpовину – боксити, безлужнi алюмосилiкати. То му замiна частини глинозему на шлам пpи виpобництвi...
Шихта для виготовлення високовогнетривкого бетону
Номер патенту: 77552
Опубліковано: 15.12.2006
Автори: Шляхова Тамара Михайлівна, Шулик Ірина Германівна, Гальченко Тетяна Георгіївна
МПК: C04B 35/101, C04B 35/66, C04B 35/105
Мітки: бетону, шихта, виготовлення, високовогнетривкого
Формула / Реферат:
Шихта для виготовлення високовогнетривкого бетону, що включає зернистий електрокорунд, оксид хрому, тонкодисперсний глиноземовмісний компонент і гідравлічне в'яжуче, яка відрізняється тим, що як тонкодисперсний глиноземовмісний компонент вона містить глиноземи: з масовою часткою α-Al2O3 не менше 95 % і розміром часток 0,9-1,3 мкм; з масовою часткою α-Al2O3 не менше 85 % і розміром часток 4-10 мкм; з масовою часткою...
Шихта для виготовлення периклазошпінельних вогнетривів
Номер патенту: 31962
Опубліковано: 25.04.2008
Автори: Нікуленко Дмитро Вікторович, Трошенков Микола Олександрович, Троян Валерій Данилович, Шаповалова Тетяна Федірівна, Малишев Ігор Петрович
МПК: C04B 35/03
Мітки: виготовлення, шихта, вогнетривів, периклазошпінельних
Формула / Реферат:
1. Шихта для виготовлення периклазошпінельних вогнетривів, що містить зернистий спечений периклазовий порошок і спечену алюмомагнієву шпінель, яка відрізняється тим, що містить високозалізистий зернистий спечений периклазовий порошок з розміром фракцій більше 3 мм, 3-2 мм, 2-1 мм, 1-0,5 мм і менше 0,5 мм, спечену алюмомагнієву шпінель з розміром фракцій більше 3 мм, 3-2 мм, 2-1 мм, 1-0,5 мм і менше...
Попередній патент: Комбінована кореляційна диференційна система вирівнювання часових запізнювань сигналів
Наступний патент: Спосіб виготовлення модифікатора
Випадковий патент: Газовий пальник трубчастого типу з газовими впорскувачами
