Електроакустичний перетворювач

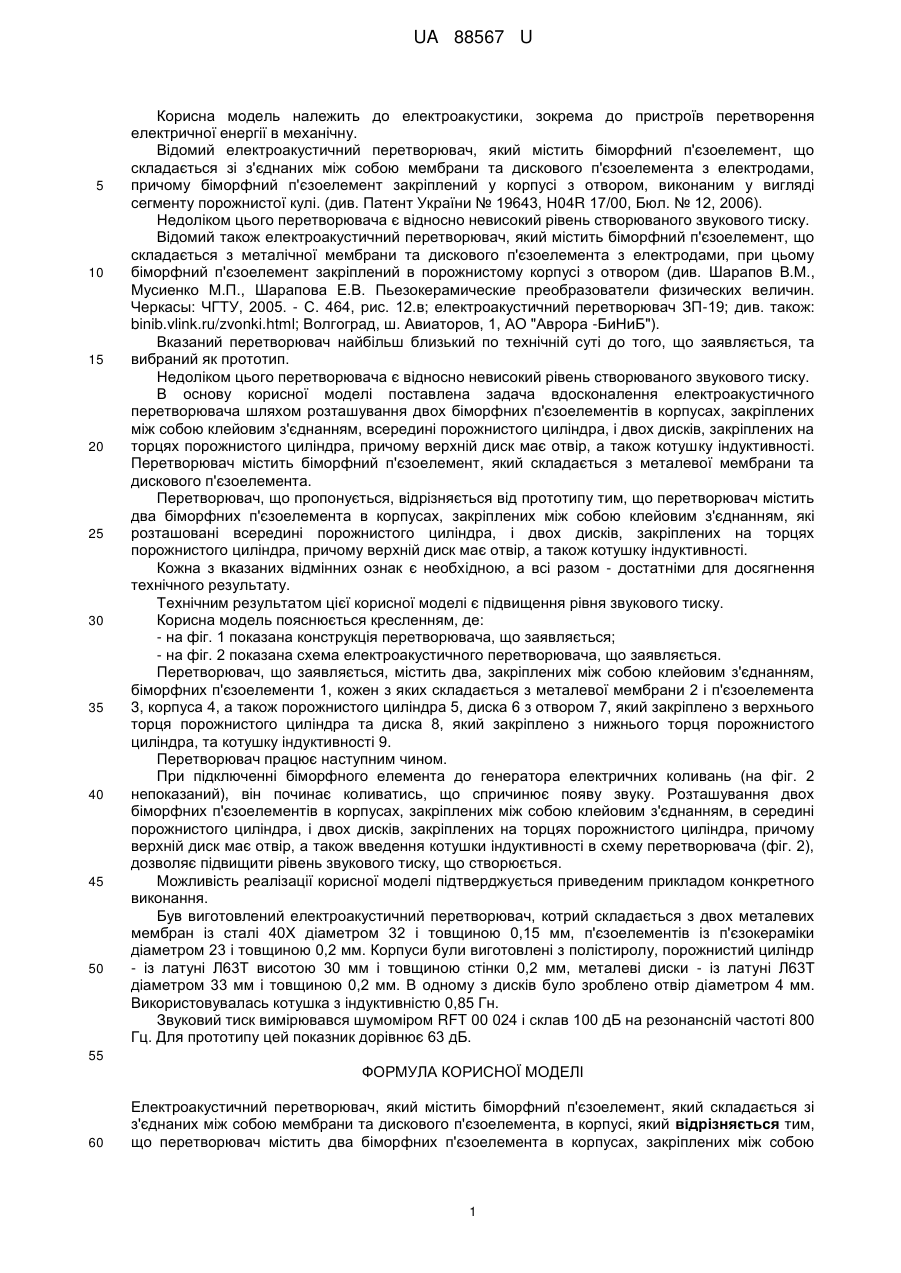

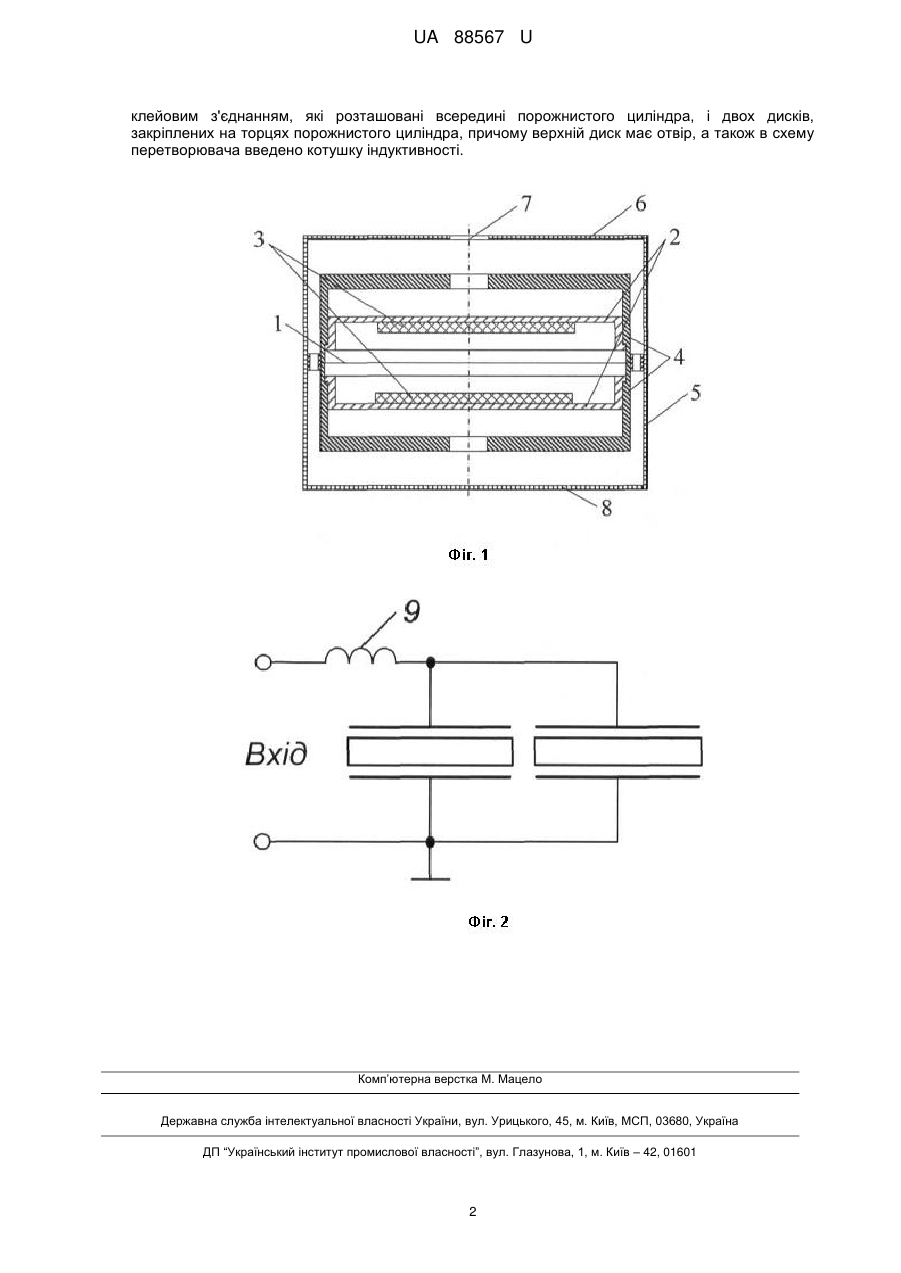

Реферат: UA 88567 U UA 88567 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегменту порожнистої кулі. (див. Патент України № 19643, H04R 17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий також електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та дискового п'єзоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкасы: ЧГТУ, 2005. - С. 464, рис. 12.в; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора -БиНиБ"). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом розташування двох біморфних п'єзоелементів в корпусах, закріплених між собою клейовим з'єднанням, всередині порожнистого циліндра, і двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір, а також котушку індуктивності. Перетворювач містить біморфний п'єзоелемент, який складається з металевої мембрани та дискового п'єзоелемента. Перетворювач, що пропонується, відрізняється від прототипу тим, що перетворювач містить два біморфних п'єзоелемента в корпусах, закріплених між собою клейовим з'єднанням, які розташовані всередині порожнистого циліндра, і двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір, а також котушку індуктивності. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: - на фіг. 1 показана конструкція перетворювача, що заявляється; - на фіг. 2 показана схема електроакустичного перетворювача, що заявляється. Перетворювач, що заявляється, містить два, закріплених між собою клейовим з'єднанням, біморфних п'єзоелементи 1, кожен з яких складається з металевої мембрани 2 і п'єзоелемента 3, корпуса 4, а також порожнистого циліндра 5, диска 6 з отвором 7, який закріплено з верхнього торця порожнистого циліндра та диска 8, який закріплено з нижнього торця порожнистого циліндра, та котушку індуктивності 9. Перетворювач працює наступним чином. При підключенні біморфного елемента до генератора електричних коливань (на фіг. 2 непоказаний), він починає коливатись, що спричинює появу звуку. Розташування двох біморфних п'єзоелементів в корпусах, закріплених між собою клейовим з'єднанням, в середині порожнистого циліндра, і двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір, а також введення котушки індуктивності в схему перетворювача (фіг. 2), дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач, котрий складається з двох металевих мембран із сталі 40Х діаметром 32 і товщиною 0,15 мм, п'єзоелементів із п'єзокераміки діаметром 23 і товщиною 0,2 мм. Корпуси були виготовлені з полістиролу, порожнистий циліндр - із латуні Л63Т висотою 30 мм і товщиною стінки 0,2 мм, металеві диски - із латуні Л63Т діаметром 33 мм і товщиною 0,2 мм. В одному з дисків було зроблено отвір діаметром 4 мм. Використовувалась котушка з індуктивністю 0,85 Гн. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 100 дБ на резонансній частоті 800 Гц. Для прототипу цей показник дорівнює 63 дБ. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Електроакустичний перетворювач, який містить біморфний п'єзоелемент, який складається зі з'єднаних між собою мембрани та дискового п'єзоелемента, в корпусі, який відрізняється тим, що перетворювач містить два біморфних п'єзоелемента в корпусах, закріплених між собою 1 UA 88567 U клейовим з'єднанням, які розташовані всередині порожнистого циліндра, і двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір, а також в схему перетворювача введено котушку індуктивності. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
