Електроакустичний перетворювач

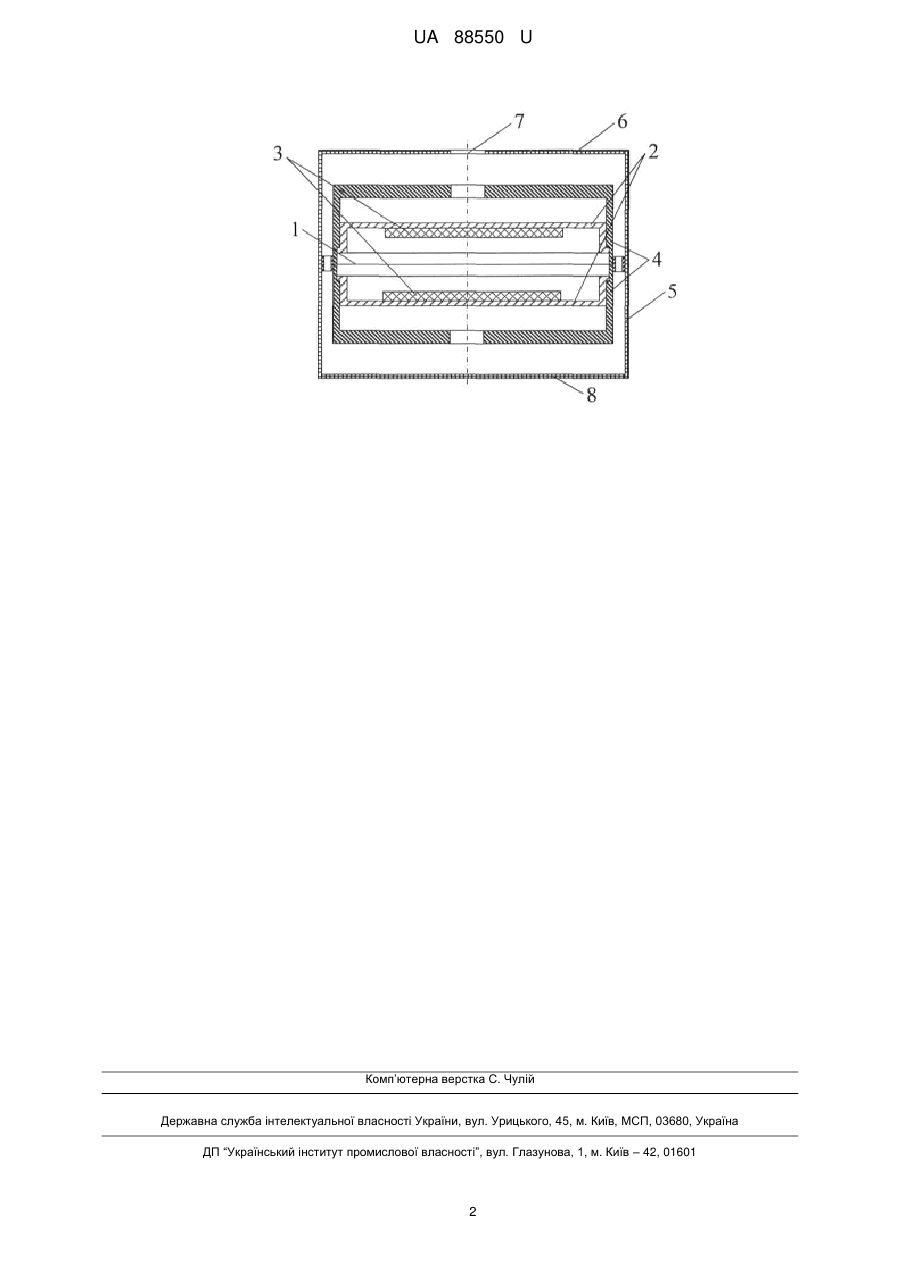

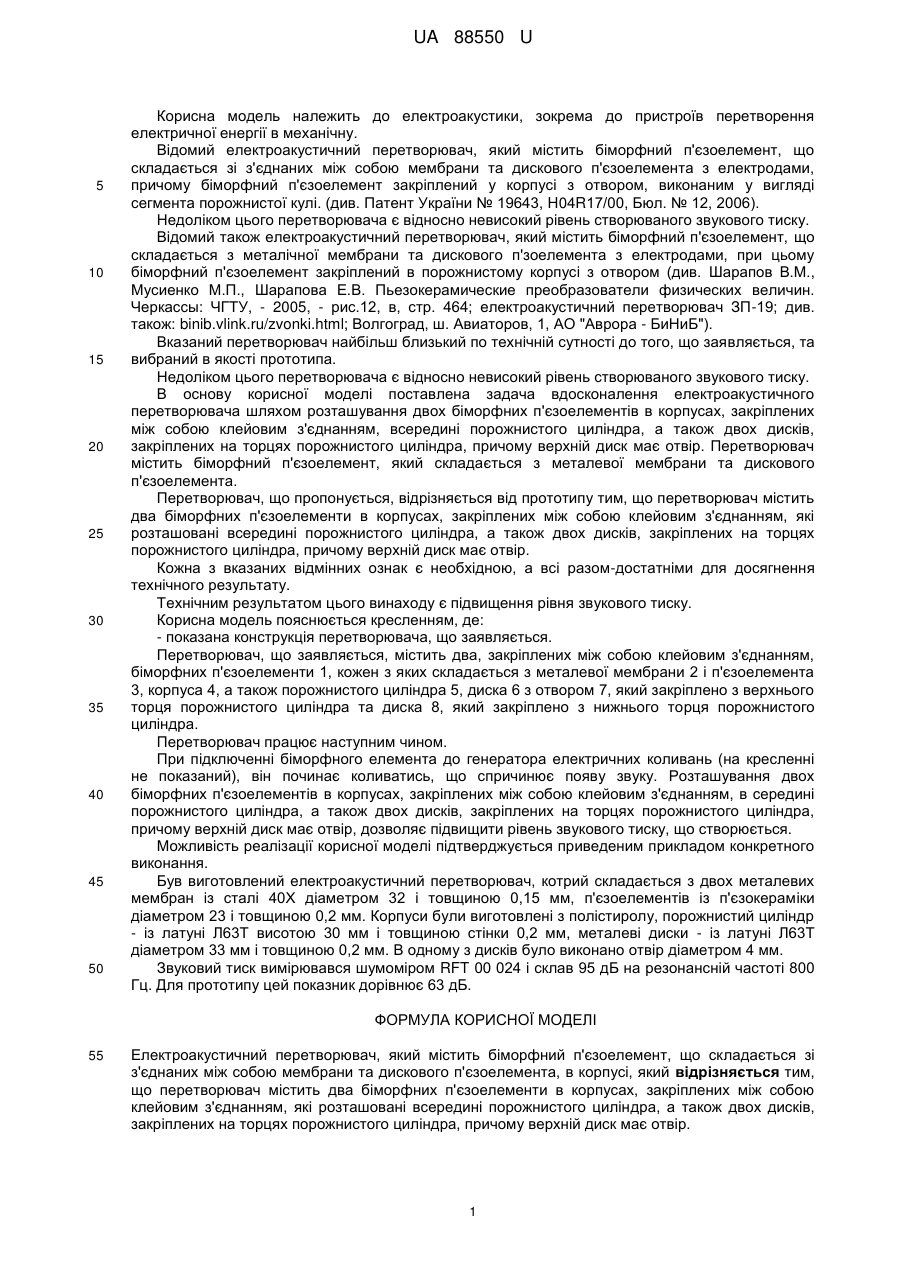

Реферат: UA 88550 U UA 88550 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі. (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий також електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та дискового п'зоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкассы: ЧГТУ, - 2005, - рис.12, в, стр. 464; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора - БиНиБ"). Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний в якості прототипа. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом розташування двох біморфних п'єзоелементів в корпусах, закріплених між собою клейовим з'єднанням, всередині порожнистого циліндра, а також двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір. Перетворювач містить біморфний п'єзоелемент, який складається з металевої мембрани та дискового п'єзоелемента. Перетворювач, що пропонується, відрізняється від прототипу тим, що перетворювач містить два біморфних п'єзоелементи в корпусах, закріплених між собою клейовим з'єднанням, які розташовані всередині порожнистого циліндра, а також двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір. Кожна з вказаних відмінних ознак є необхідною, а всі разом-достатніми для досягнення технічного результату. Технічним результатом цього винаходу є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: - показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить два, закріплених між собою клейовим з'єднанням, біморфних п'єзоелементи 1, кожен з яких складається з металевої мембрани 2 і п'єзоелемента 3, корпуса 4, а також порожнистого циліндра 5, диска 6 з отвором 7, який закріплено з верхнього торця порожнистого циліндра та диска 8, який закріплено з нижнього торця порожнистого циліндра. Перетворювач працює наступним чином. При підключенні біморфного елемента до генератора електричних коливань (на кресленні не показаний), він починає коливатись, що спричинює появу звуку. Розташування двох біморфних п'єзоелементів в корпусах, закріплених між собою клейовим з'єднанням, в середині порожнистого циліндра, а також двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач, котрий складається з двох металевих мембран із сталі 40Х діаметром 32 і товщиною 0,15 мм, п'єзоелементів із п'єзокераміки діаметром 23 і товщиною 0,2 мм. Корпуси були виготовлені з полістиролу, порожнистий циліндр - із латуні Л63Т висотою 30 мм і товщиною стінки 0,2 мм, металеві диски - із латуні Л63Т діаметром 33 мм і товщиною 0,2 мм. В одному з дисків було виконано отвір діаметром 4 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 95 дБ на резонансній частоті 800 Гц. Для прототипу цей показник дорівнює 63 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента, в корпусі, який відрізняється тим, що перетворювач містить два біморфних п'єзоелементи в корпусах, закріплених між собою клейовим з'єднанням, які розташовані всередині порожнистого циліндра, а також двох дисків, закріплених на торцях порожнистого циліндра, причому верхній диск має отвір. 1 UA 88550 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
