Сито гуркоту

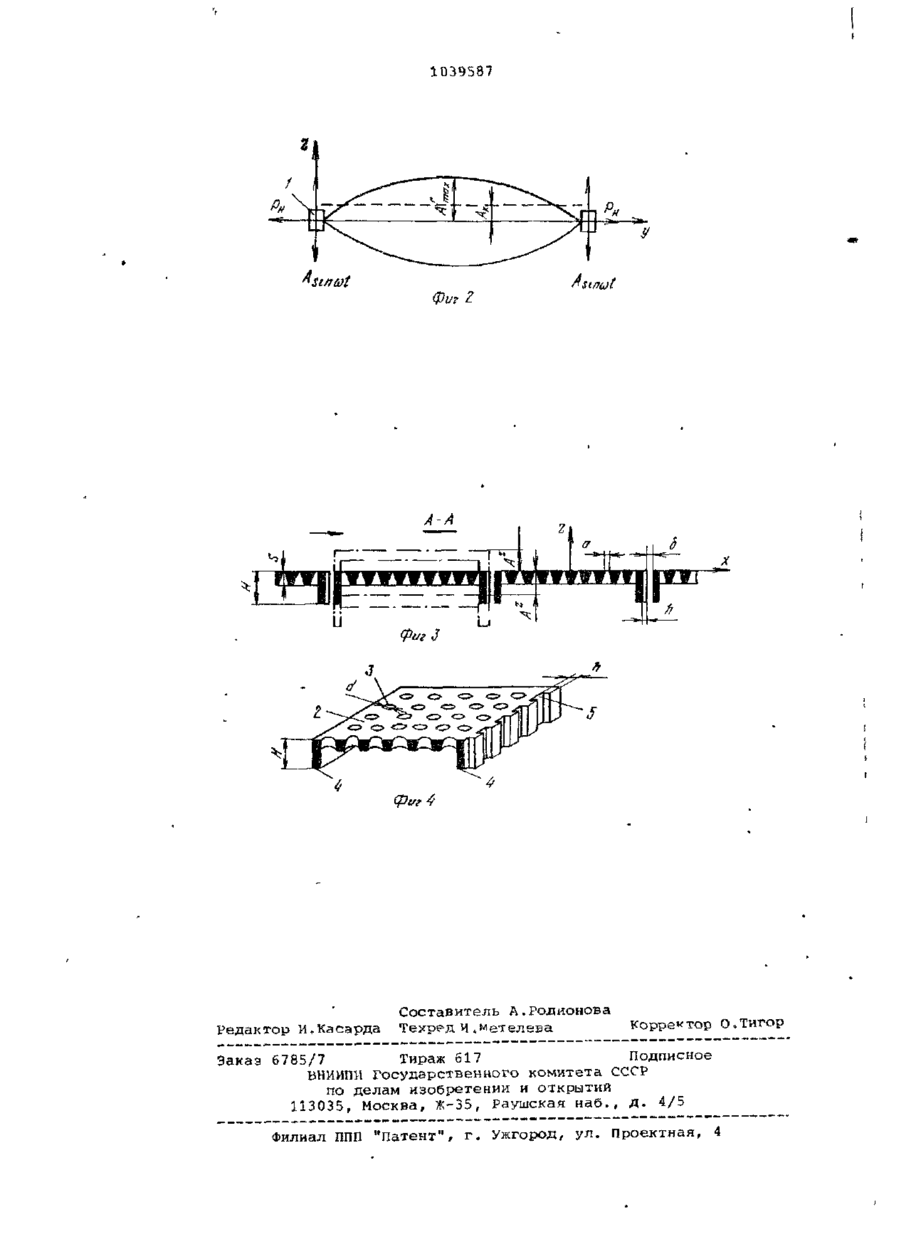

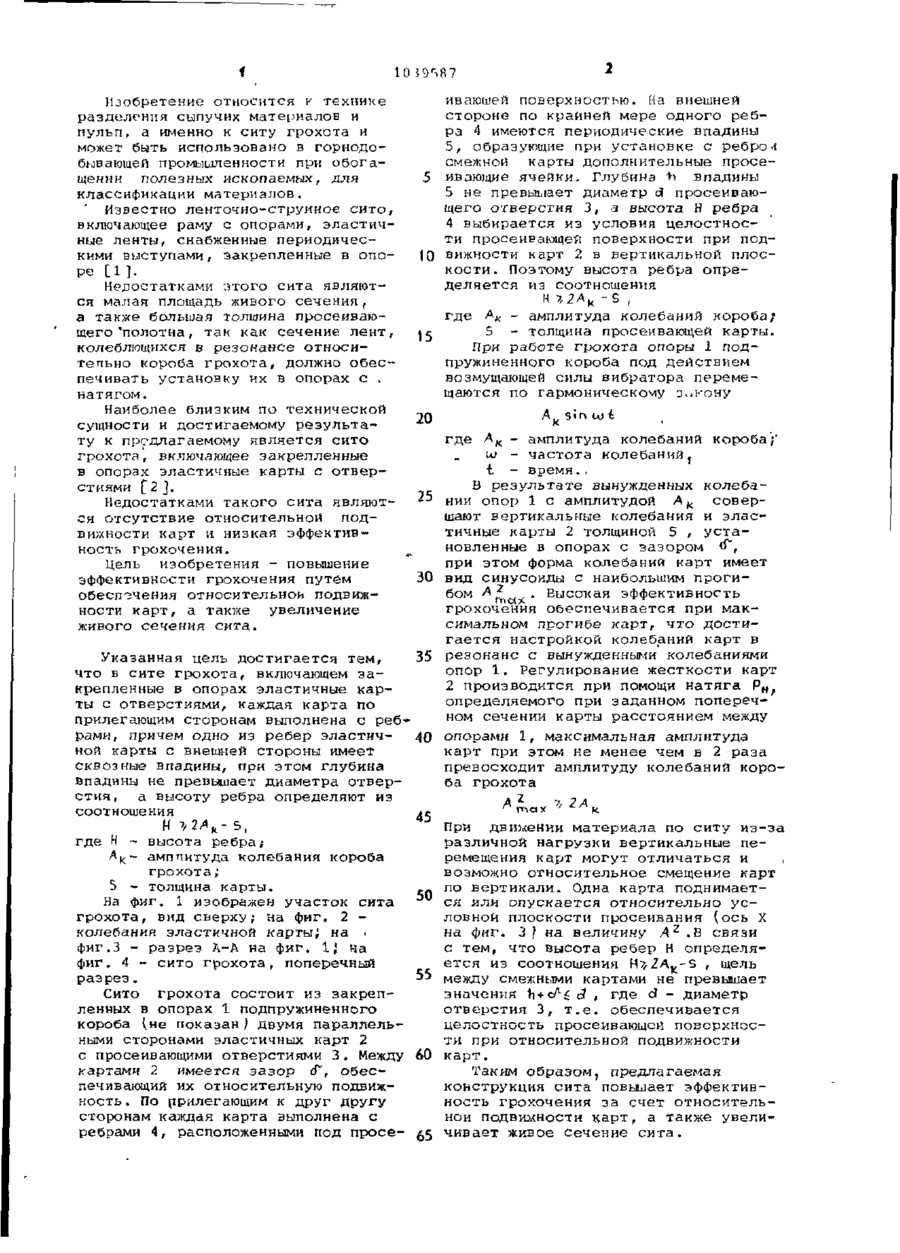

СИТО ГРОХОТА, включающее закрепленные в опорах эластичные карты с отверстиями, о т л и ч а ю щ е е с я тем, что, с целью повы шения эффективности грохочения путем обеспечения относительной подвижности карт, а также увеличения живого сечения сита, каждая карта по прилегающим сторонам выполнена с ребрами, причем одно из ребер эластичной карты с внешней стороны имеет сквозные впадины, при этом глубина впадины не превышает диаметра отверстия, а высоту ребра определяют из соотношения где Н - высота ребра; А к - амплитуда колебаний; S - толщина карты. (Л с О СО СП 00 10 Изобретение относится к технике разделения сыпучих материалов и пульп, а именно к ситу грохота и может быть использовано в горнодобывающей промышленности при обогащении полезных ископаемых, для классификации материалов, Известно ленточно-струиное сито, включающее раму с опорами, эластичные ленты, снабженные периодическими выступами, закрепленные в опоре [1]. Недостатками этого сита являются малая площадь живого сеченияf а также большая толщина просеивающего 'полотна , так как сечение лент, колеблющихся в резонансе относительно короба грохота, должно обеспечивать установку их в опорах с . натягом. Наиболее близким по технической сущности и достигаемому результату к предлагаемому является сито грохота, включающее закрепленные в опорах эластичные карты с отверстиями £2 ]. Недостатками такого сита являются отсутствие относительной подвижности карт и низкая эффективность грохочения. Цель изобретения - повышение эффективности грохочения путем обеспечения относительной подвижности карт, а также увеличение живого сечения сига. ивающей поверхностью. На внешней стороне по крайней мере одного ребра 4 имеются периодические впадины 5, образующие при установке с ребро л смежной карты дополнительные просе5 ивающие ячейки. Глубина 1і впадины 5 не превышает диаметр d просеивающего отверстия 3, а высота Н ребра 4 выбирается из условия целостности просеивающей поверхности при псд10 важности карт 2 в вертикальной плескости . Поэтому высота ребра определяется из соотношения Н г2АН-s , где Ам - амплитуда колебаний короба/ *с S толщина просеивающей карты. При работе грохота опоры і подпружиненного короба под действием возмущающей силы вибратора перемещаются по гармоническому закону 20 25 30 s< где Ак - амплитуда колебаний короба;' i - частота колебанийf v t - время. . В рез уль та те вынужден ных колебании опор 1 с амплитудой Ak совершают вертикальные колебания и эластичные карты 2 толщиной 5 , установленные в опорах с зазором tf", при этом форма колебаний карт имеет вид синусоиды с наибольшим прогибом A f . Высокая эффективность грохочения обеспечивается при максимальном прогибе карт, что достигается настройкой колебаний карт в резонанс с вынуждеиными колебаниями опор 1. Регулирование жесткости карт 2 производится при помощи натяга PHf определяемого при заданном поперечном сечении карты расстоянием между опорами 1, максимальная амплитуда карт при этом не менее чем в 2 раза превосходит амплитуду колебаний короба грохота 35 Указанная цель достигается тем, что в сите грохотаf включающем закрепленные в опорах эластичные карты с отверстиями, каждая карта по прилегающим сторонам выполнена с ребрами, причем одно из ребер эластич- 40 ной карты с внешней стороны имеет сквозные впадины, при этом глубина впадины не превышает диаметра отверстия , а высоту ребра определяют из соотношения 45 При движении материала по ситу из-за И 7f2Ak-S, где Н - высота ребра; различной нагрузки вертикальные пеАк~ амплитуда колебания короба ремещения карт могут отличаться и грохота; возможно относительное смещение карт 5 - толщина карты. по вертикали. Одна карта поднимает50 ся или опускается относительно усНа фиг. 1 изображен участок сита грохота, вид сверху; на фиг. 2 ловной плоскости просеивания {ось X колебания эластичной карты; на на фиг. 3 / на величину А2 .В связи фиг.З - разрез А-А на фиг. 1* на с тем, что высота ребер Н определяфиг. 4 - сито грохота, поперечный ется из соотношения H^2A k -s , щель разрез. 55 между смежными картами не превышает Сито грохота состоит из закрепзначения 1i+c/4cf , где d - диаметр ленных в опорах 1 подпружиненного отверстия 3, т.е. обеспечивается короба (не показан ) двумя параллельцелостность просеивающей поверхносными сторонами эластичных карт 2 ти при относительной подвижности с просеивающими отверстиями 3. Между 60 карт. картами 2 имеется зазор
