Сито

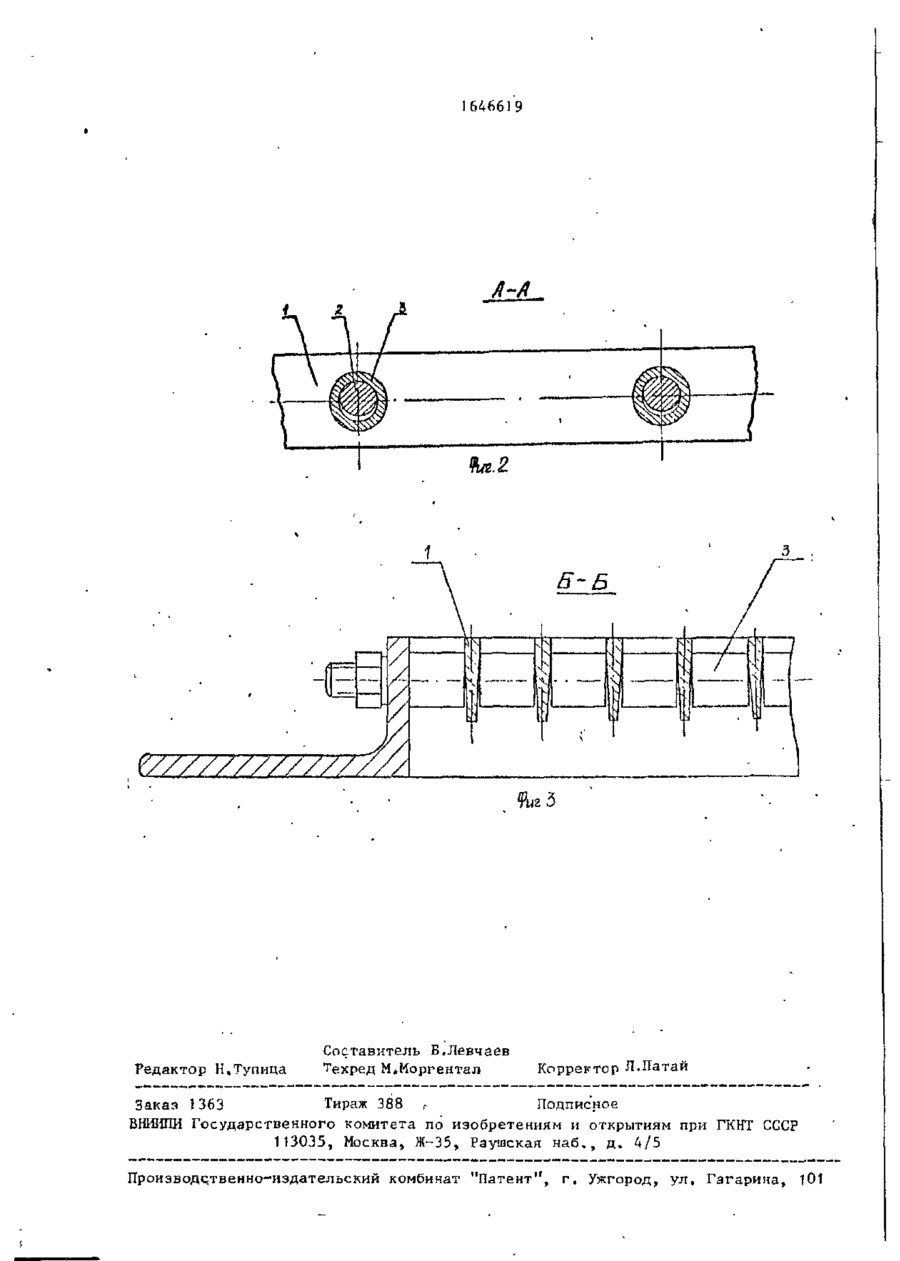

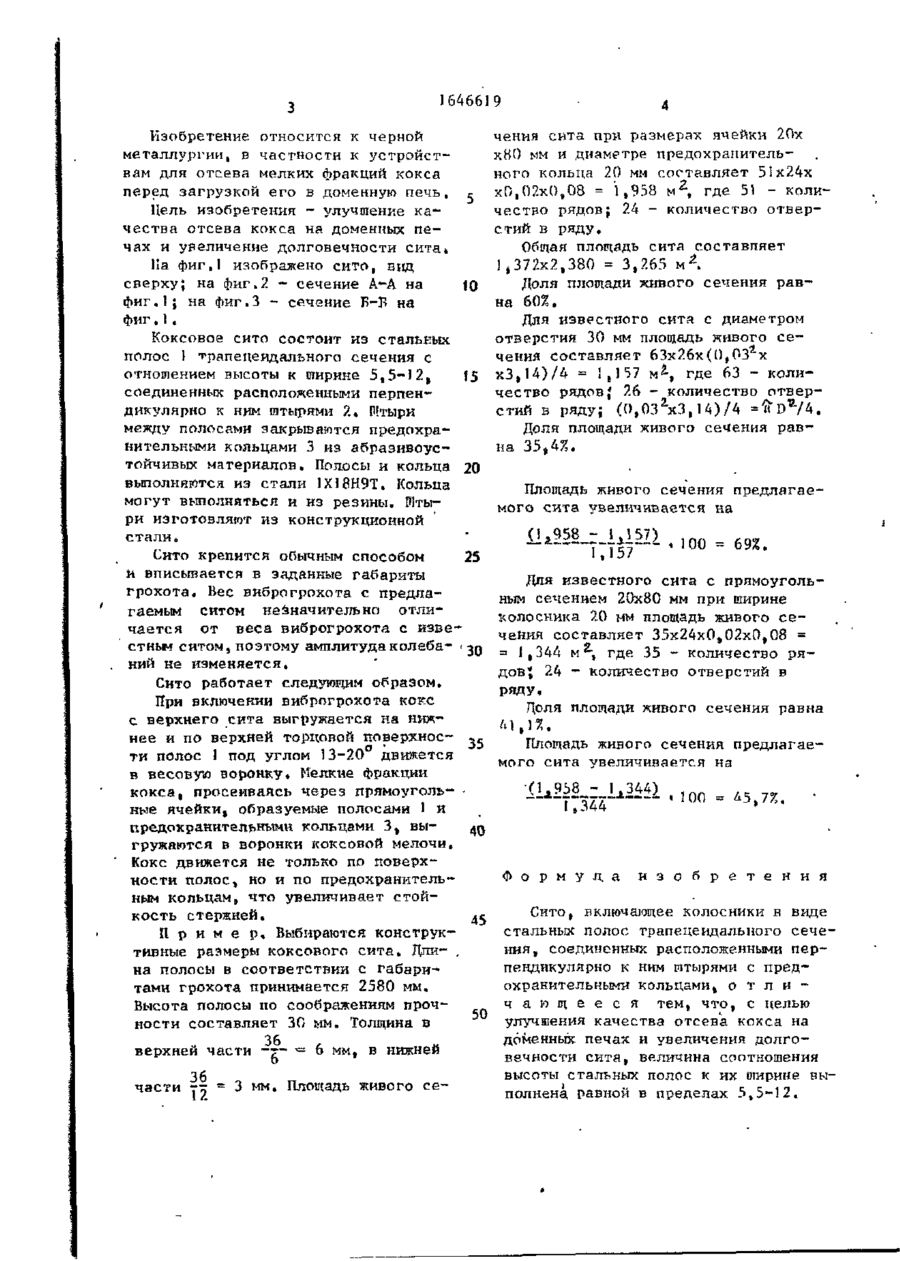

Изобретение относится г< черной металлургии и предназначено для о т с ева мелких фракций кокса (К) перед ^ -загрузкой его в доменную печь, Рель изобретения - ^учтрние качества отсева К на доменных печах и увеличение долговечности сита. Коксовое сиго выполнено из стальных полос (СП) 1 трапециевидного сечения, соединенных расположенными перпендикулярно к ним штырями ?. с предохраннтельными кольцами 3» Величина соотношения высоты СП 1 к их ширине находится в пределах 5,5-12. Мелкие фракции К просеиваются через прямоугольные ячейки, образуемые СП І н предохранительными кольцами 3. При этом К движется не только по поверхности СП !, но и по кольцам 3 ( что увеличивает стойкость гтержней. 5 ил. CD Фиг 7 1646619 Изобретение относится к черной металлургии, в частности к устройствам для отсева мелких фракций кокса перед загрузкой его в доменную печь. 5 Цель изобретения - улучшение качества отсева кокса на доменных печах и увеличение долговечности сита» Па фиг.1 изображено сито, вид Ю сверху; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечение Б-Б на фиг.1, Коксовое сито состоит из стальных полос 1 трапецеидального сечения с Ї5 отношением высоты к ширине 5,5-12% соединенных расположенными перпендикулярно к ним штырями 2. Штыри между полосами закрываются предохранительными кольцами 3 из абраэивоустойчивых материалов. Полосы и кольца 20 выполняются из стали 1Х18И9Т, Кольца могут выполняться и из резины. Штыри изготовляют из конструкционной стали. Сито крепится обычным способом 25 и вписывается в заданные габариты грохота. Вес виброгрохота с предлагаемым ситом незначительно отличается от веса виброгрохота с известным ситом, поэтому амплитуда колеба- 30 ний не изменяется. Сито работает следующим образом. При включении виброгрохота кокс с верхнего сита выгружается на нижнее и по верхней торцовой поверхнос35 ти полос 1 под углом 13-20 движется в весовую воронку* Мелкие фракции кокса, просеиваясь через прямоугольные ячейки, образуемые полосами 1 и предохранителькыми кольцами 3^ вы- 40 гружаются в воронки коксовой мелочи. Кокс движется не только по поверхности полос, но и по предохранительным кольцам, что увеличивает стойкость стержней. 45 П р и м е р , Выбираются конструктивные раэмеры коксового сита. Дли- , на полосы в соответствии с габаритами грохота принимается 2580 мм. Высота полосы по соображениям проч50 ности составляет 30 мм. Толщина в 36 , верхней части ~т~ ^ 6 мм, в нижней части -г = 3 мм. Площадь живого се чения сита при размерах ячейки 20х х80 мм и диаметре предохранительного кольца 20 мм составляет 51х24х хО,02x0,08 = 1,958 м 2 , где 51 - количество рядов; 24 - количество отверстий Е РЯДУ, Общая площадь сита составляет 1,372x2,380 = 3,265 м \ Доля площади живого сечения равна 60%, Для известного сита с диаметром отверстия 30 мм площадь живого сечения составляет 63х26х(0,03 х хЗ,14)/4 = Igl57 м^, где 63 - количество рядов{ 26 - количество отверстий в ряду; (0,03^x3,14)/4 ^ftD^M. Доля площади живого сечения равна 35»4%. Площадь живого сечения предлагаемого сита увеличивается на '.15/ Для известного сита с прямоугольным сечением 20x80 мм при ширине колосника 20 мм площадь живого с е чения составляет 35x24x0,02x0,08 = = 1,344 м% где 35 - количество р я дов 1 ; 24 - количество отверстий в ряду. Доля площади живого сечения равна Площадь живого сечения п р е д л а г а е мого сита увеличивается на (1,958 - К 3 4 4 ) . п п ^-Т7344-А-™'100 Формул, а 45,7%. и з о б р е т е н и я Сито, включающее колосники в виде стальных полос трапецеидального сечения, соединенных расположенными перпендикулярно к ним штырями с предохранительными кольцами, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества отсева кокса на доменных печах и увеличения долговечности сита, величина соотношения высоты стальных полос к их оіирине выполнена, равной в пределах 5,5-12, 646619 A~A Редактор К,Тупица Составитель Б.Левчаев Техред М.Моргентал Корректор Л.Патай Заказ 1363 Тираж 388 г Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
