Драбина переносна

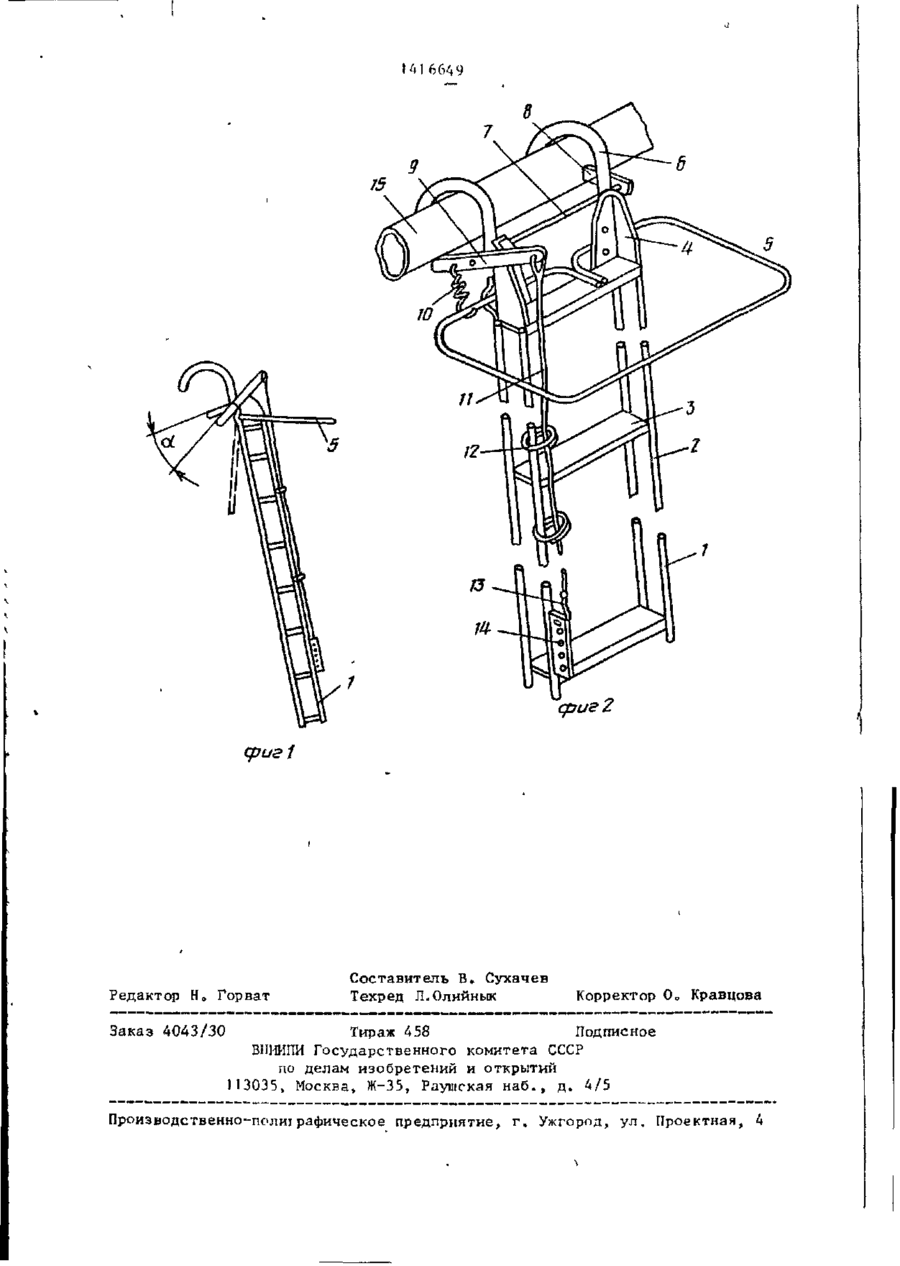

Изобретение относится к области с е л ь с к о г о строительства и может быть использовано для обслуживания с е л ь скохозяйственных к строительных машин. Целью изобретения является о б е с п е ч е ние надежной фиксации лестницы. На лестнице установлен с возможностью поворота на угол 270° страховочный пояс 5 , выполненный в виде замкнутого контура с хвостовиком внутрь,, В верхней ч а с т и лестницы установлен механизм фиксации, содержащий д в е скобы 6 с жестко закрепленными рычагом 8 и двуплечевым рычагом 9 . На двуплечевом рычаге 9 закреплены пру жины возврата 10 и тяга 1 1 , которая пропущена ч е р е з кольцо 12О Тяга 11 имеет на конце захват 1 3 , который может входить в зацепление с фикса" тором 14, установленным на к а р к а с е лестницьіо 2 ил о Г!! I 141 Изобретение относится к сельскому строительству и может быть использовано для обслуживания сельскохозяйственных и строительных машин, _ Цель изобретения - обеспечение надежной фиксации лестницы. На фнг„ 1 изображена лестница, вид сбоку; на фиг с 2 - часть лестницы с механизмом перекладки и стра- ю ховочным поясом,, На каркасе лестницы 1, состоящем из труб 2 и ступенек 3, закреплены кронштейны 4, на которых установлен с возможностью поворота на угол 270° \$ страховочный пояс 5 9 выполненный в виде замкнутого контура с хвостовиком внутрьо В верхней части лестницы установлен механизм фиксации, содержащий две скобы 6, жестко закреп- 20 ленные на кронштейнах 4, через отверстие скоб проходит ось 7, по концам которой жестко закреплен рычаг 8 и двуплечий рычаг 9. Рычаги 8 и 9 закреплены так, что в плоскости, пер-25 пендикулярной оси, они образуют острый угол о о На двуплечем рычаге 9 б закреплена пружина возврата 10 и тяга 11, которая пропущена через кольца 12 для ограничения провисания при зо переносе лестницыо Тяга 11 имеет на конце захват 13, который может входить в зацепление со стопорным устройством 14, установленным на каркасе лестницыо Стопорное устройство 14 выполнено в виде планки с рядом отверстий или в виде цепи со звеньямио пус рабочего, стоящего на одной из верх них ступенек. При не натянутой т я г е 11 пружина возврата 10 держит пространство между скобами 6 и рычагами 8 и 9 постоянно раскрытым, что позволяет навешивать лестницу на трубопровод 15. После навески лестницы приводим в д е й ствие механизм фиксации, натянув тягу 11 вниз и зафиксировав ее при помощи захвата 13 на каркаое о При этом зажим трубопровода 15 производится сначала одноплечим рычагом 8, затем двуплечим рычагом 9 за счет закручивания оси на угол QL . При таком взаимодействии рычагов верхний конец лестницы фиксируется в двух местах, что обеспечивает устойчивость лестницы. После выполнения необходимых работ по обслуживанию машины при помощи лестницы захват 13 сжимается со стопорного устройства 14, пружина возврата 10 возвращает рычаги 8 и 9 в исходное положение, что приводит всю лестницу в готовность перенавески на другой участок трубопровода Ф о р м у л а и з о б р е т е н и я Лестница переносная, включающая каркас со ступенями и страховочный откидывающийся п о я с , о т л и ч а ю щ а я с я тем, ч т о , с целью обеспечения надежной фиксации лестницы, она снабжена установленными в ее верхней части парой скоб с рычагами,закрепленными жестко на одной оси под остЛестница работает следующим образом. рым углом друг к другу в вертикальной Страховочный пояс 5 переводится в ра- плоскости, причем один из рычагов выбочее положение поворотом в направлении полнен двуплечим, одно из плеч коточасовой стрелки, при этом он фиксирует- рого попружинено, а другое имеет на ся почти горизонтально, упираясь хвосто- конце тягу с захватом, а на каркасе установлен фиксатор з а х в а т а . виком о ступеньку 3, и охватывает кор 41 8 сриг2 сриг і Редактор Но Горват Заказ 4043/30 Составитель В. Сухачев Техред Л.Олийнык Корректор 0 о Кравцова Тираж 458 Подписное БИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб„, д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
