Регулятор тиску прямої дії “до себе”
Формула / Реферат

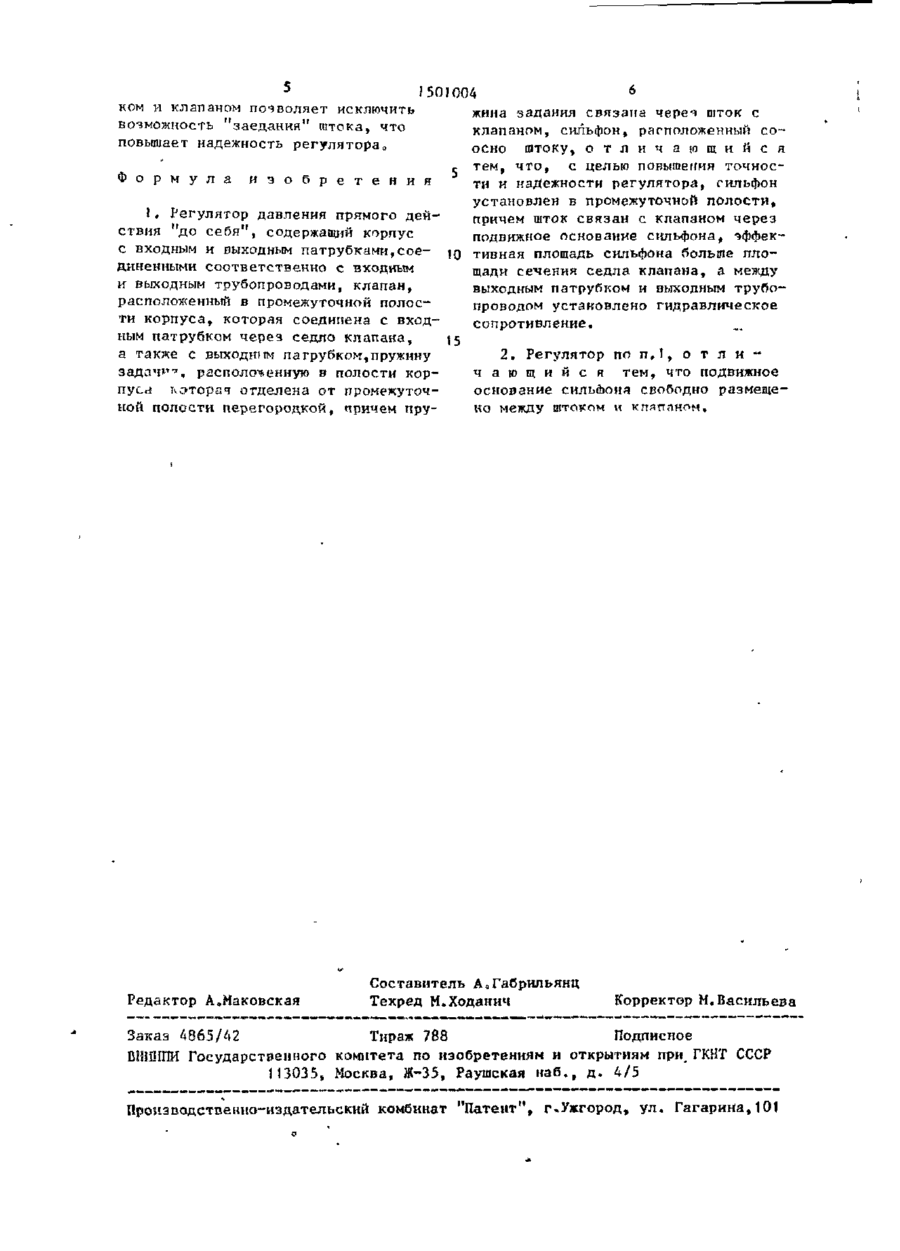

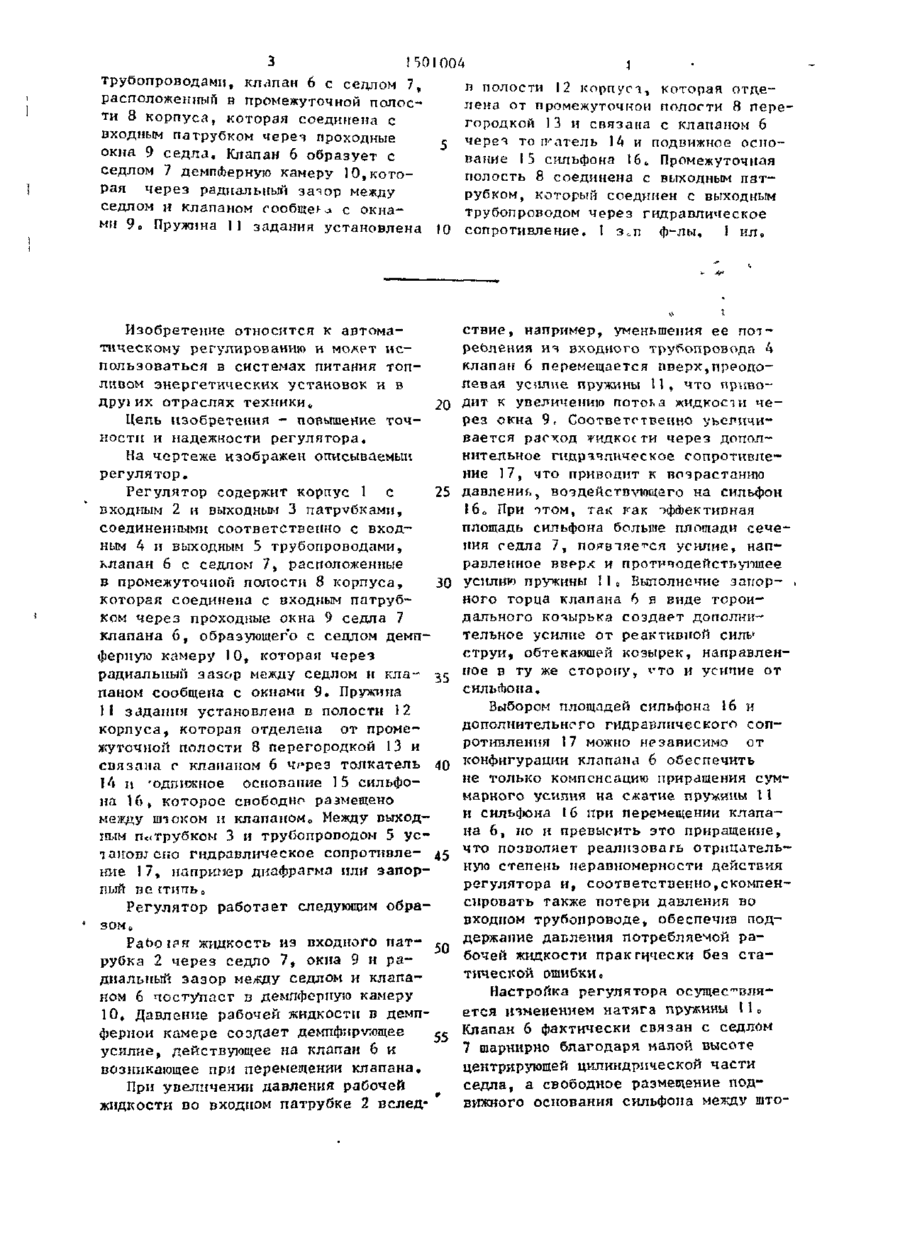

1. Регулятор давления прямого действия "до себя", содержащий корпус с входным и выходным патрубками, соединенными соответственно с входным и выходным трубопроводами, клапан, расположенный в промежуточной полости корпуса, которая соединена с входным патрубком через седло клапана, а также с выходным патрубком, пружину задания, расположенную в полости корпуса, которая отделена от промежуточной полости перегородкой, причем пружина задания связана через шток с клапаном, сильфон, расположенный соосно штоку, отличающийся тем, что, с целью повышения точности и надежности регулятора, сильфон установлен в промежуточной полости, причем шток связан с клапаном через подвижное основание сильфона, эффективная площадь сильфона больше площади сечения седла клапана, а между выходным патрубком и выходным трубопроводом установлено гидравлическое сопротивление.
2. Регулятор по п.1, отличающийся тем, что подвижное основание сильфона свободно размещено между штоком и клапаном.
Текст
С 0 Ю З СОВЕТСНИХ СОЦИА ЛИСТИЧЕСНИХ РЕСПУБЛИН (191 (II) 6/Ofi ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 432L4 63/24-24 (22) 17.1 KS7 (46) 15,08,89, Бюп0 № 30 (71) Научно-производственное объединение по исследованию и лроектированню энергетического оборудования нм 0 И„ИоПолзунова (72) БоНо(Ьрейдин (53) 621„646,4 (08R u 8) (56) Авторское свидетельство СССР № 97
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect action “pull” pressure-sensitive detector
Назва патенту російськоюРегулятор давления прямого действия «к себе»
МПК / Мітки
МПК: G05D 16/06
Мітки: тиску, себе, дії, прямої, до, регулятор
Код посилання
<a href="https://ua.patents.su/4-7779-regulyator-tisku-pryamo-di-do-sebe.html" target="_blank" rel="follow" title="База патентів України">Регулятор тиску прямої дії “до себе”</a>
