Антибактеріальна серветка

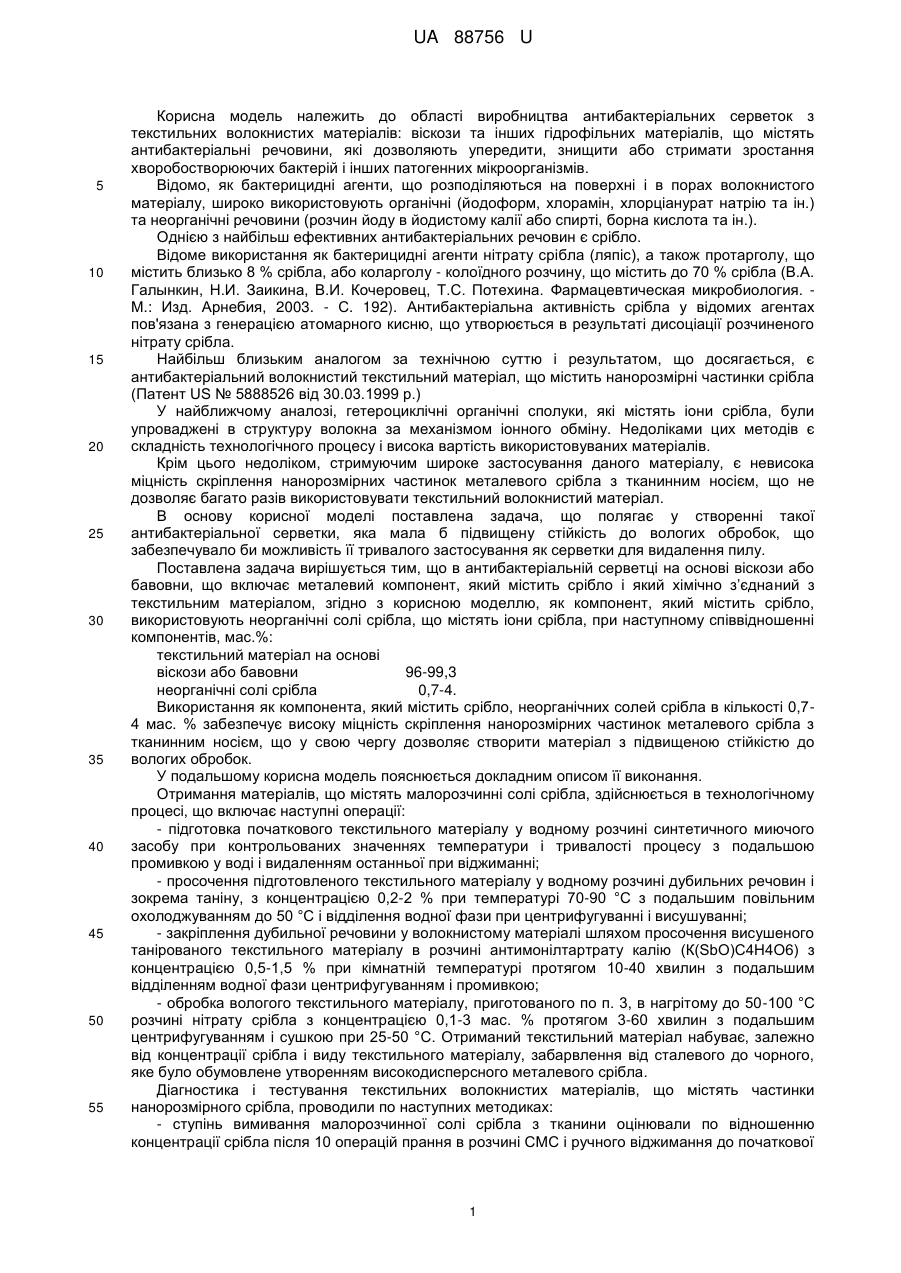

Реферат: UA 88756 U UA 88756 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області виробництва антибактеріальних серветок з текстильних волокнистих матеріалів: віскози та інших гідрофільних матеріалів, що містять антибактеріальні речовини, які дозволяють упередити, знищити або стримати зростання хворобостворюючих бактерій і інших патогенних мікроорганізмів. Відомо, як бактерицидні агенти, що розподіляються на поверхні і в порах волокнистого матеріалу, широко використовують органічні (йодоформ, хлорамін, хлорціанурат натрію та ін.) та неорганічні речовини (розчин йоду в йодистому калії або спирті, борна кислота та ін.). Однією з найбільш ефективних антибактеріальних речовин є срібло. Відоме використання як бактерицидні агенти нітрату срібла (ляпіс), а також протарголу, що містить близько 8 % срібла, або коларголу - колоїдного розчину, що містить до 70 % срібла (В.А. Галынкин, Н.И. Заикина, В.И. Кочеровец, Т.С. Потехина. Фармацевтическая микробиология. М.: Изд. Арнебия, 2003. - С. 192). Антибактеріальна активність срібла у відомих агентах пов'язана з генерацією атомарного кисню, що утворюється в результаті дисоціації розчиненого нітрату срібла. Найбільш близьким аналогом за технічною суттю і результатом, що досягається, є антибактеріальний волокнистий текстильний матеріал, що містить нанорозмірні частинки срібла (Патент US № 5888526 від 30.03.1999 р.) У найближчому аналозі, гетероциклічні органічні сполуки, які містять іони срібла, були упроваджені в структуру волокна за механізмом іонного обміну. Недоліками цих методів є складність технологічного процесу і висока вартість використовуваних матеріалів. Крім цього недоліком, стримуючим широке застосування даного матеріалу, є невисока міцність скріплення нанорозмірних частинок металевого срібла з тканинним носієм, що не дозволяє багато разів використовувати текстильний волокнистий матеріал. В основу корисної моделі поставлена задача, що полягає у створенні такої антибактеріальної серветки, яка мала б підвищену стійкість до вологих обробок, що забезпечувало би можливість її тривалого застосування як серветки для видалення пилу. Поставлена задача вирішується тим, що в антибактеріальній серветці на основі віскози або бавовни, що включає металевий компонент, який містить срібло і який хімічно з’єднаний з текстильним матеріалом, згідно з корисною моделлю, як компонент, який містить срібло, використовують неорганічні солі срібла, що містять іони срібла, при наступному співвідношенні компонентів, мас.%: текстильний матеріал на основі віскози або бавовни 96-99,3 неорганічні солі срібла 0,7-4. Використання як компонента, який містить срібло, неорганічних солей срібла в кількості 0,74 мас. % забезпечує високу міцність скріплення нанорозмірних частинок металевого срібла з тканинним носієм, що у свою чергу дозволяє створити матеріал з підвищеною стійкістю до вологих обробок. У подальшому корисна модель пояснюється докладним описом її виконання. Отримання матеріалів, що містять малорозчинні солі срібла, здійснюється в технологічному процесі, що включає наступні операції: - підготовка початкового текстильного матеріалу у водному розчині синтетичного миючого засобу при контрольованих значеннях температури і тривалості процесу з подальшою промивкою у воді і видаленням останньої при віджиманні; - просочення підготовленого текстильного матеріалу у водному розчині дубильних речовин і зокрема таніну, з концентрацією 0,2-2 % при температурі 70-90 °C з подальшим повільним охолоджуванням до 50 °С і відділення водної фази при центрифугуванні і висушуванні; - закріплення дубильної речовини у волокнистому матеріалі шляхом просочення висушеного танірованого текстильного матеріалу в розчині антимонілтартрату калію (К(SbO)С4Н4O6) з концентрацією 0,5-1,5 % при кімнатній температурі протягом 10-40 хвилин з подальшим відділенням водної фази центрифугуванням і промивкою; - обробка вологого текстильного матеріалу, приготованого по п. 3, в нагрітому до 50-100 °С розчині нітрату срібла з концентрацією 0,1-3 мас. % протягом 3-60 хвилин з подальшим центрифугуванням і сушкою при 25-50 °С. Отриманий текстильний матеріал набуває, залежно від концентрації срібла і виду текстильного матеріалу, забарвлення від сталевого до чорного, яке було обумовлене утворенням високодисперсного металевого срібла. Діагностика і тестування текстильних волокнистих матеріалів, що містять частинки нанорозмірного срібла, проводили по наступних методиках: - ступінь вимивання малорозчинної солі срібла з тканини оцінювали по відношенню концентрації срібла після 10 операцій прання в розчині СМС і ручного віджимання до початкової 1 UA 88756 U 5 10 15 20 25 концентрації срібла; - концентрацію осадженого срібла в тканині після його розчину в царській горілці визначали методом емісійного аналізу (індукційно-стабілізована плазма); - зразок, що містить високодисперсне металеве срібло, піддавали обробці в 0,3 мас. % водному розчині гіпохлориту натрію при 30 °С. Потім тканину ретельно промивали водою, віджимали і висушували. Концентрація осадженого срібла в тканині складала 0,25 мас. %, що відповідає концентрації хлориду срібла 0,35 мас. % (текстильний волокнистий матеріал - 99,65 мас. %). Таким чином, антибактеріальна серветка може бути багато разів використана без порушення її бактерицидних властивостей. Використання антибактеріальних серветок для прибирання приміщень дозволяє відмовитися від використання хімічних миючих засобів, що особливо актуально в умовах зростання алергічних захворювань серед населення. Антибактеріальна серветка, що заявляється, зручна у використанні і проста у виготовленні, може бути виготовлена в умовах сучасного промислового виробництва на стандартному устаткуванні із застосуванням стандартних матеріалів і хімічних компонентів. Завдяки унікальним властивостям вона може знайти широке застосування при виробництві виробів побутового призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Антибактеріальна серветка на основі віскози або бавовни, що включає металевий компонент, який містить срібло і який хімічно з'єднаний з текстильним матеріалом, яка відрізняється тим, що як компонент, який містить срібло, використовують неорганічні солі срібла, що містять іони срібла, при наступному співвідношенні компонентів, мас. %: текстильний матеріал на основі віскози або бавовни 96-99,3 неорганічні солі срібла 0,7-4. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
