Емалевий шлікер

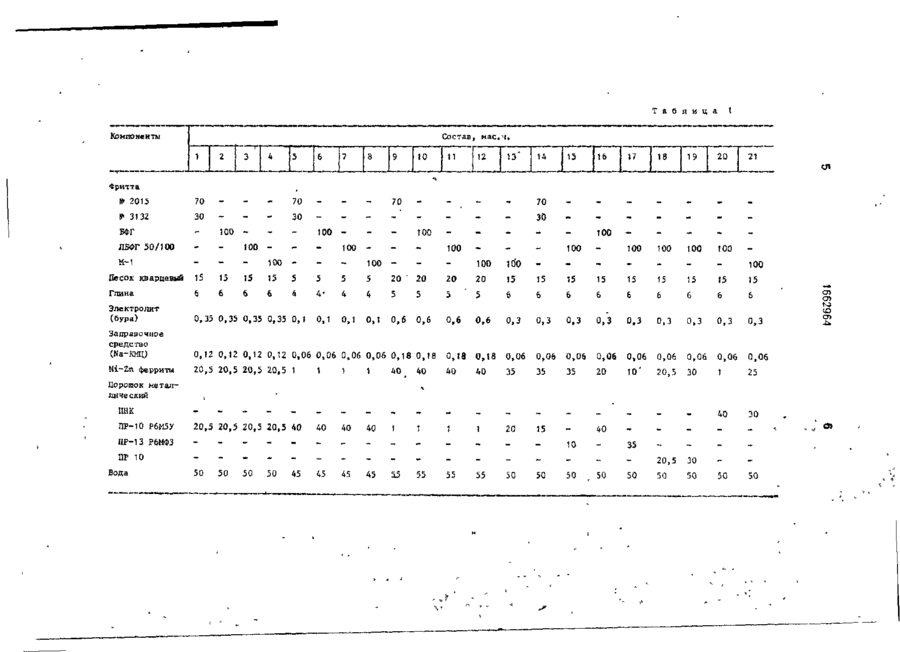

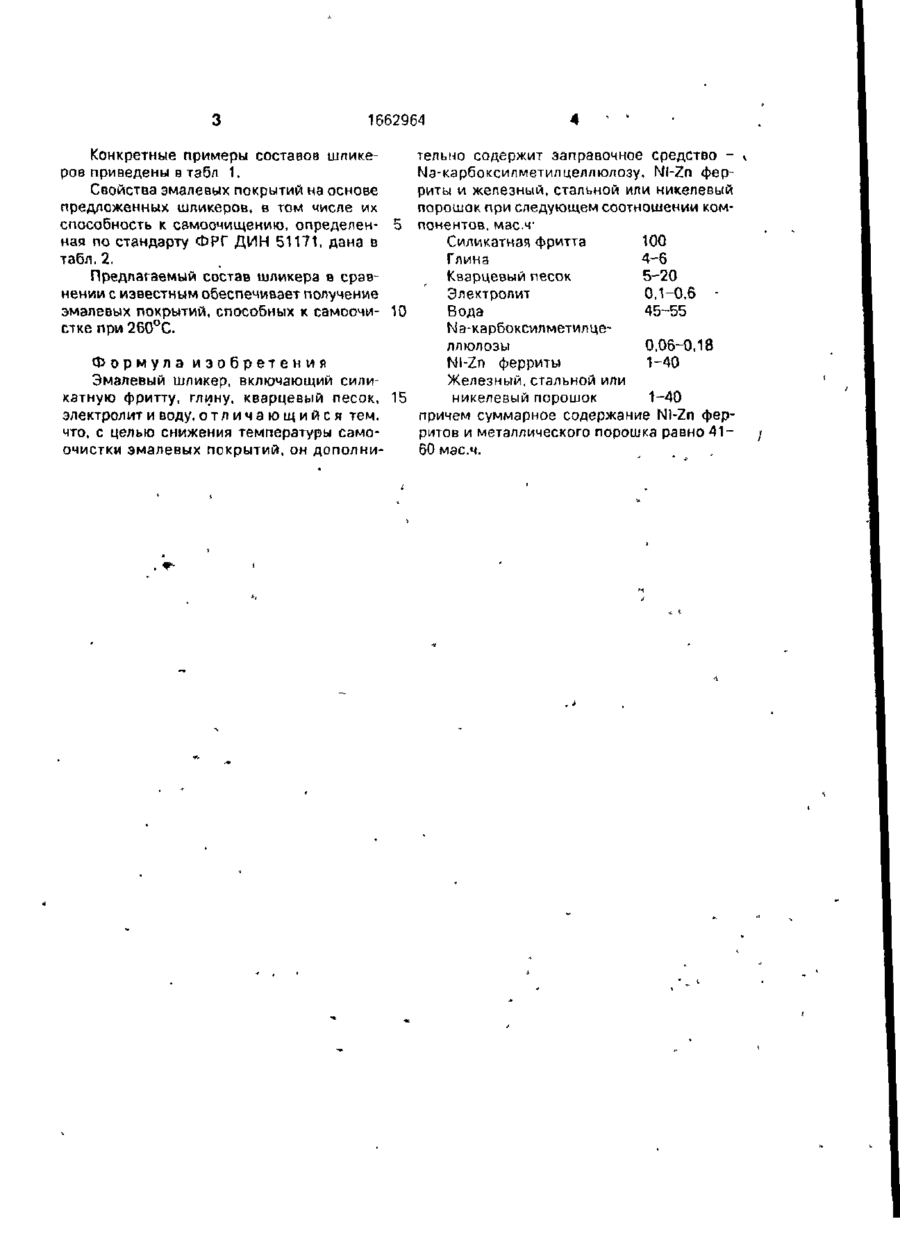

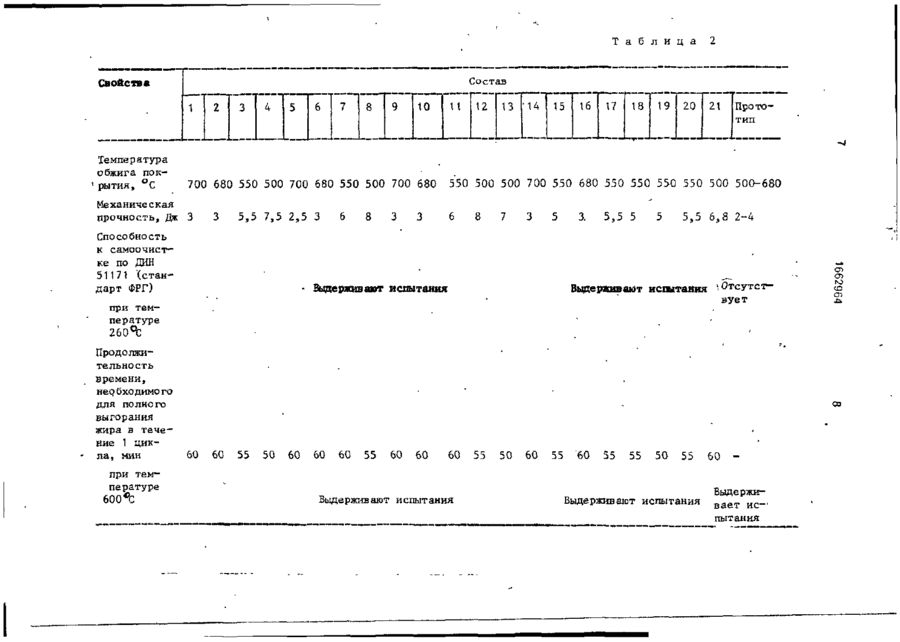

Изобретение относится к составам эмалевых шликеров для получения самоочища ющихся покрытий на металлических изделиях бытового и хозяйственного назначения. С целью снижения температуры самоочистки эмалевых покрытий шпикер содержит, мае % (силикатная фритта 100, кварцевый песок 5-20, глина 4-6, электролит 0,1-0,6; Na-карбоксил метил целлюлоза 0,06-0,18; Nt-Zn ферриты 1-40, железный, стальной или никелевый порошок 1-40 и вода 45-55 при суммарном содержании Nl-Zn ферритов и металлического порошка 41-60 Температура обжига эмалевых покрытий нз основе разных фритт составляет 500-700°С, механическая прочность 2,5-8,0 Дж, самоочищение покрытий происходит при 260°С в течение 50-60 мин. 2 табл С Изобретение относится к составам эмалевых шликеров Для получения покрытий на металлических изделиях бытового и хозяйственного назначения, в том числе духовых шкафах газовых плит. Целью изобретения является снижение температуры самоочистки эмалевых покрытий. Для приготовления эмалевого шликера используют фритту или смесь двух фритт системы SIO2-B2O3-AI2O3-RO-R2O. глину, песок кварцевый, электролит(например, буру), заправочное средство - Na-карбоксилметилцеллюлозу. порошок металлический, феррит и воду. В качестве ферриты может быть использована смесь фритт №2015 (215) и № 3132 в соотношении 70:30. соответственно, а также фритты БФГ, ЛБФГ 50/100 или 1М В качестве металлического порошка вводят порошок железа Р-10, порошок быстрорежущей стали ПР-10 Р6М5У или ПР-13Р6 МФЗ или ПР 10. или никелевый порошок ПНК, ПНЭ, а в качестве ферритов - Nl-Zn ферриты по ТУ 6-09-3016-76. При изготовлении шликера в шаровой мельнице осуществляют мокрый помет фритты, глины, песка и электролита до тонины (20-25)'10~' мл по Лисенко Затем осуществляют загрузку ферритов, металлического порошка и заправочного средства и смешивают дополнительно в течение 5-10 мин. Плотность шликера 1,71-1,82 г/см , конейстенция 6-8 г/дм Полученный шликер наносят пульверизацией на предварительно загрунтованную и обожженую стальную поверхность изделий и обжигают при температуре начала размягчения грунтового слоя 1662964 Конкретные примеры составов шликероа приведены в табл 1. Свойства эмалевых покрытий на основе предложенных шликеров, в том числе их способность к самоочищению, определенная по стандарту ФРГ ДИН 51171, дана в табл. 2. Предлагаемый состав шликера в сравнении с известным обеспечивает получение эмалевых покрытий, способных к самоочи- 10 стке при 260°С. 4 тельмо содержит заправочное средство - ^ Na-карбоксилметилцеллюлозу, Nl-Zn ферриты и железный, стальной или никелевый порошок при следующем соотношении компонентов, мас.ч* Силикатная фритта 100 Глина 4-6 Кварцевый песок 5-20 Электролит 0,1-0,6 • Вода 45-55 №-карбоксилметилцеллюлоэы 0,06-0,18 Формула изобретения Ni-Zn ферриты 1-40 Эмалевый шликер, включающий силиЖелезный, стальной или катную фритту, глину, кварцевый песок, 15 никелевый порошок 1-40 электролит и воду, о т л и ч а ю щ и й с я тем, причем суммарное содержание Nl-Zn ферчто, с целью снижения температуры саморитов и металлического порошка равно 4 1 очистки эмалевых покрытий, он дополни60 мас.ч. Т а б л и ц а Компоненты 1 Состав, мас.ч, 10 II 12 13 14 15 16 100 100 17 18 19 20 21
