Спосіб з’єднання арматурних стержнів

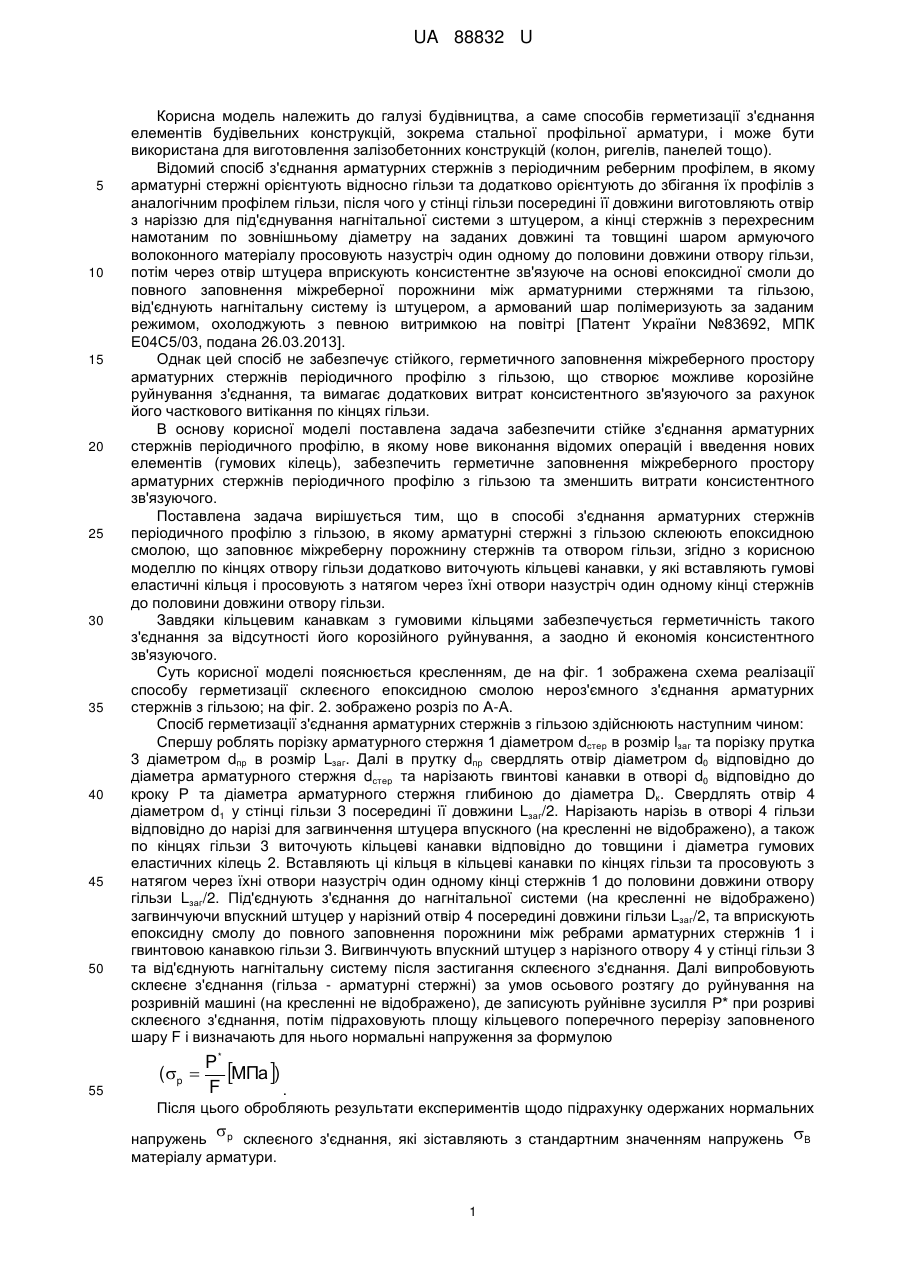

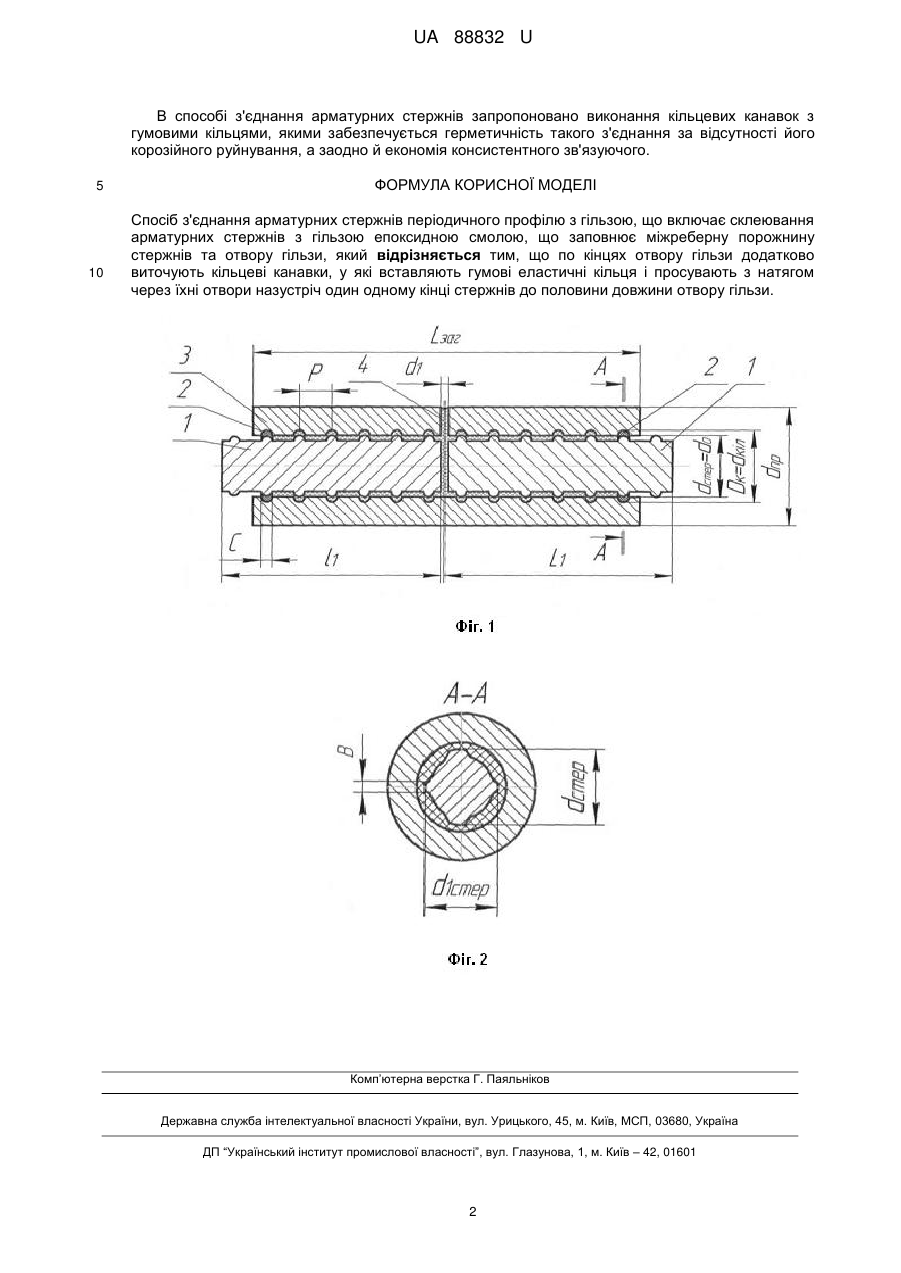

Реферат: UA 88832 U UA 88832 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме способів герметизації з'єднання елементів будівельних конструкцій, зокрема стальної профільної арматури, і може бути використана для виготовлення залізобетонних конструкцій (колон, ригелів, панелей тощо). Відомий спосіб з'єднання арматурних стержнів з періодичним реберним профілем, в якому арматурні стержні орієнтують відносно гільзи та додатково орієнтують до збігання їх профілів з аналогічним профілем гільзи, після чого у стінці гільзи посередині її довжини виготовляють отвір з наріззю для під'єднування нагнітальної системи з штуцером, а кінці стержнів з перехресним намотаним по зовнішньому діаметру на заданих довжині та товщині шаром армуючого волоконного матеріалу просовують назустріч один одному до половини довжини отвору гільзи, потім через отвір штуцера вприскують консистентне зв'язуюче на основі епоксидної смоли до повного заповнення міжреберної порожнини між арматурними стержнями та гільзою, від'єднують нагнітальну систему із штуцером, а армований шар полімеризують за заданим режимом, охолоджують з певною витримкою на повітрі [Патент України №83692, МПК Е04С5/03, подана 26.03.2013]. Однак цей спосіб не забезпечує стійкого, герметичного заповнення міжреберного простору арматурних стержнів періодичного профілю з гільзою, що створює можливе корозійне руйнування з'єднання, та вимагає додаткових витрат консистентного зв'язуючого за рахунок його часткового витікання по кінцях гільзи. В основу корисної моделі поставлена задача забезпечити стійке з'єднання арматурних стержнів періодичного профілю, в якому нове виконання відомих операцій і введення нових елементів (гумових кілець), забезпечить герметичне заповнення міжреберного простору арматурних стержнів періодичного профілю з гільзою та зменшить витрати консистентного зв'язуючого. Поставлена задача вирішується тим, що в способі з'єднання арматурних стержнів періодичного профілю з гільзою, в якому арматурні стержні з гільзою склеюють епоксидною смолою, що заповнює міжреберну порожнину стержнів та отвором гільзи, згідно з корисною моделлю по кінцях отвору гільзи додатково виточують кільцеві канавки, у які вставляють гумові еластичні кільця і просовують з натягом через їхні отвори назустріч один одному кінці стержнів до половини довжини отвору гільзи. Завдяки кільцевим канавкам з гумовими кільцями забезпечується герметичність такого з'єднання за відсутності його корозійного руйнування, а заодно й економія консистентного зв'язуючого. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена схема реалізації способу герметизації склеєного епоксидною смолою нероз'ємного з'єднання арматурних стержнів з гільзою; на фіг. 2. зображено розріз по А-А. Спосіб герметизації з'єднання арматурних стержнів з гільзою здійснюють наступним чином: Спершу роблять порізку арматурного стержня 1 діаметром dстер в розмір lзаг та порізку прутка 3 діаметром dпр в розмір Lзаг. Далі в прутку dпр свердлять отвір діаметром d0 відповідно до діаметра арматурного стержня dстер та нарізають гвинтові канавки в отворі d0 відповідно до кроку Р та діаметра арматурного стержня глибиною до діаметра Dк. Свердлять отвір 4 діаметром d1 у стінці гільзи 3 посередині її довжини Lзаг/2. Нарізають нарізь в отворі 4 гільзи відповідно до нарізі для загвинчення штуцера впускного (на кресленні не відображено), а також по кінцях гільзи 3 виточують кільцеві канавки відповідно до товщини і діаметра гумових еластичних кілець 2. Вставляють ці кільця в кільцеві канавки по кінцях гільзи та просовують з натягом через їхні отвори назустріч один одному кінці стержнів 1 до половини довжини отвору гільзи Lзаг/2. Під'єднують з'єднання до нагнітальної системи (на кресленні не відображено) загвинчуючи впускний штуцер у нарізний отвір 4 посередині довжини гільзи Lзаг/2, та вприскують епоксидну смолу до повного заповнення порожнини між ребрами арматурних стержнів 1 і гвинтовою канавкою гільзи 3. Вигвинчують впускний штуцер з нарізного отвору 4 у стінці гільзи 3 та від'єднують нагнітальну систему після застигання склеєного з'єднання. Далі випробовують склеєне з'єднання (гільза - арматурні стержні) за умов осьового розтягу до руйнування на розривній машині (на кресленні не відображено), де записують руйнівне зусилля Р* при розриві склеєного з'єднання, потім підраховують площу кільцевого поперечного перерізу заповненого шару F і визначають для нього нормальні напруження за формулою ( p  P* МПа ) F . Після цього обробляють результати експериментів щодо підрахунку одержаних нормальних  напружень p склеєного з'єднання, які зіставляють з стандартним значенням напружень матеріалу арматури. 1 В UA 88832 U В способі з'єднання арматурних стержнів запропоновано виконання кільцевих канавок з гумовими кільцями, якими забезпечується герметичність такого з'єднання за відсутності його корозійного руйнування, а заодно й економія консистентного зв'язуючого. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб з'єднання арматурних стержнів періодичного профілю з гільзою, що включає склеювання арматурних стержнів з гільзою епоксидною смолою, що заповнює міжреберну порожнину стержнів та отвору гільзи, який відрізняється тим, що по кінцях отвору гільзи додатково виточують кільцеві канавки, у які вставляють гумові еластичні кільця і просувають з натягом через їхні отвори назустріч один одному кінці стержнів до половини довжини отвору гільзи. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
