Комбінований агрегат для сівби і смугового внесення гербіцидів

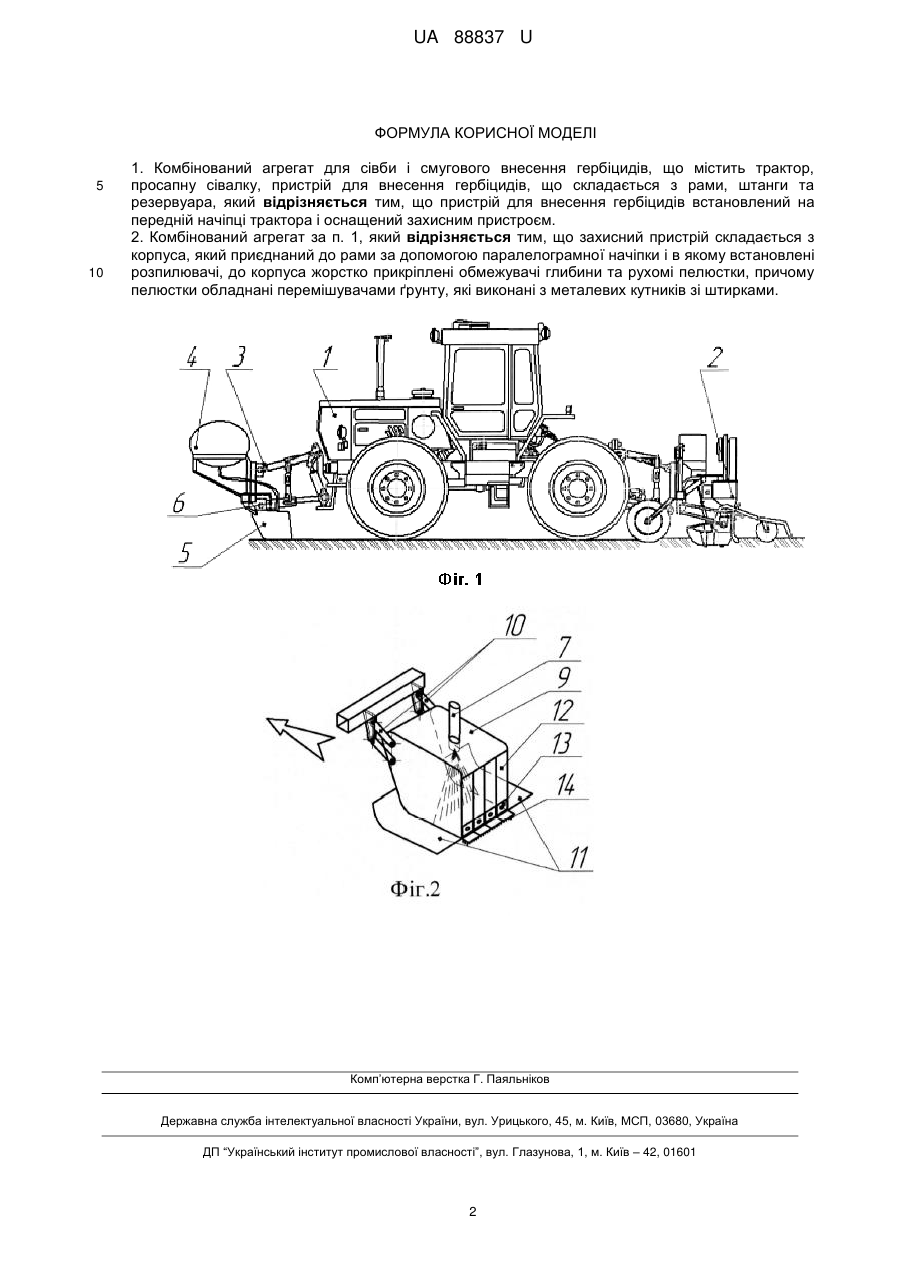

Реферат: Комбінований агрегат для сівби і смугового внесення гербіцидів містить трактор, просапну сівалку, пристрій для внесення гербіцидів, що складається з рами, штанги та резервуара. Пристрій для внесення гербіцидів встановлений на передній начіпці трактора і оснащений захисним пристроєм. Захисний пристрій складається з корпуса, в якому встановлені розпилювачі, обмежувачів глибини та рухомих пелюсток. UA 88837 U (54) КОМБІНОВАНИЙ АГРЕГАТ ДЛЯ СІВБИ І СМУГОВОГО ВНЕСЕННЯ ГЕРБІЦИДІВ UA 88837 U UA 88837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при сівбі просапних культур. Перед сівбою для зменшення забур'яненості вносяться гербіциди. Для цього використовують оприскувачі. Базовими моделями серійних штангових обприскувачів є причіпні оприскувачі, які призначені для суцільного обприскування [Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін…; За ред. Д.Г. Войтюка. - К.: Вища освіта, 2004.-544 с.; іл.]. Недоліком цих пристроїв-аналогів є те, що під час їх роботи неможливо проводити смугове обприскування і обприскування при швидкості вітру більше 3 м/с. Тому, цей пристрій не може бути використаний саме при смуговому внесенні гербіцидів. За найближчий аналог прийнято комбінований агрегат для сівби і підґрунтового смугового внесення гербіцидів, який складається з гусеничного трактору класу 2 або 3, на начіпці якого встановлено просапну сівалку, рами, штанги і робочого органу для внесення гербіцидів [Шабала М.О. Ґрунтозахисна технологія вирощування кукурудзи // М.О. Шабала, Т.С. Чорна, М.В. Зоря // Agroexpert. - К.-2009. - № 4(9). - С. 10-11]. Недоліком прототипу є складність конструкції, і, як наслідок, ускладнення контролю за якістю внесення гербіцидів. В основу корисної моделі поставлено задачу вдосконалення комбінованого агрегату для сівби і смугового внесення гербіцидів, шляхом встановлення пристроїв для смугового поверхневого внесення гербіцидів, що дає можливість проводити обробіток незалежно від наявності вітру і зменшити витрати гербіцидів. Як наслідок, підвищується якість виконання даної технологічної операції та знижується її собівартість. Поставлена задача вирішується тим, що комбінований агрегат для сівби і смугового внесення гербіцидів, що включає трактор, просапну сівалку, пристрій для внесення гербіцидів, що складається з рами, штанги та резервуару, згідно з корисною моделлю, пристрій для внесення гербіцидів встановлений на передній начіпці трактора і оснащений захисним пристроєм. В іншій конкретній формі виконання захисний пристрій складається з корпусу, який приєднаний, за допомогою паралелограмної начіпки, до рами та у якому встановлені розпилювачі, до корпусу прикріплені обмежувачі глибини та рухомі пелюстки, що обладнані перемішувачами ґрунту, які складаються з металевих кутників зі штирками. Встановлення пристрою для внесення гербіцидів на передній начіпці трактора довантажує передній міст трактора, а оснащення його захисним пристроєм дозволяє стабілізувати ширину смуги розпилювання й унеможливити знесення гербіцидів вітром за межі смуги. Запропонована конструкція захисного пристрою (обмежувачі по глибині, рухомі пелюстки, що обладнані перемішувачами ґрунту, які складаються з металевих кутників зі штирками) дозволяє: - стабілізувати рух захисних пристроїв по поверхні ґрунту (обмежувачі по глибині); - захистити розпилювачі від вітру та забезпечити вихід грудок з зони розпилу (рухомі пелюстки); - утримати рухомі пелюстки у вертикальному положенні (металеві кутники); - перемішати додатково поверхневий шар ґрунту (штирки). Технічна суть і принцип дії запропонованого пристрою пояснюються кресленнями, на яких зображені: на фіг. 1 - комбінований агрегат для сівби і стрічкового внесення гербіцидів (вигляд збоку); на фіг. 2 - захисні пристрої. Комбінований агрегат для сівби і смугового внесення гербіцидів відповідно до фіг. 1 складається з трактора 1, на задній начіпці якого встановлено просапну сівалку 2, а на передній - пристрій для внесення гербіцидів, який складається з рами 3, резервуару 4, штанги 5, на якій встановлені захисні пристрої 6, що комплектуються розпилювачами 7, та транспортного обмежуючого ланцюга 8. Захисні пристрої 6 відповідно до фіг. 2 складаються з корпуса 9, приєднаного за допомогою паралелограмної начіпки 10, до штанги 5. До корпуса 9 жорстко приєднані обмежувачі по глибині 11 та рухомі пелюстки 12, що обладнані перемішувачами ґрунту, які виконані з металевих кутників 13 зі штирками 14. Пристрій працює наступним чином. Комбінований агрегат для сівби і стрічкового внесення гербіцидів під час роботи поєднує дві технологічні операції: стрічкове внесення гербіцидів і сівбу просапної культури. Розчин гербіцидів з резервуару 4 трубопроводом подається до штанги 5, а від неї до розпилювачів 7. 1 UA 88837 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Комбінований агрегат для сівби і смугового внесення гербіцидів, що містить трактор, просапну сівалку, пристрій для внесення гербіцидів, що складається з рами, штанги та резервуара, який відрізняється тим, що пристрій для внесення гербіцидів встановлений на передній начіпці трактора і оснащений захисним пристроєм. 2. Комбінований агрегат за п. 1, який відрізняється тим, що захисний пристрій складається з корпуса, який приєднаний до рами за допомогою паралелограмної начіпки і в якому встановлені розпилювачі, до корпуса жорстко прикріплені обмежувачі глибини та рухомі пелюстки, причому пелюстки обладнані перемішувачами ґрунту, які виконані з металевих кутників зі штирками. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
