Світлодіодний пристрій для освітлення акваріумів

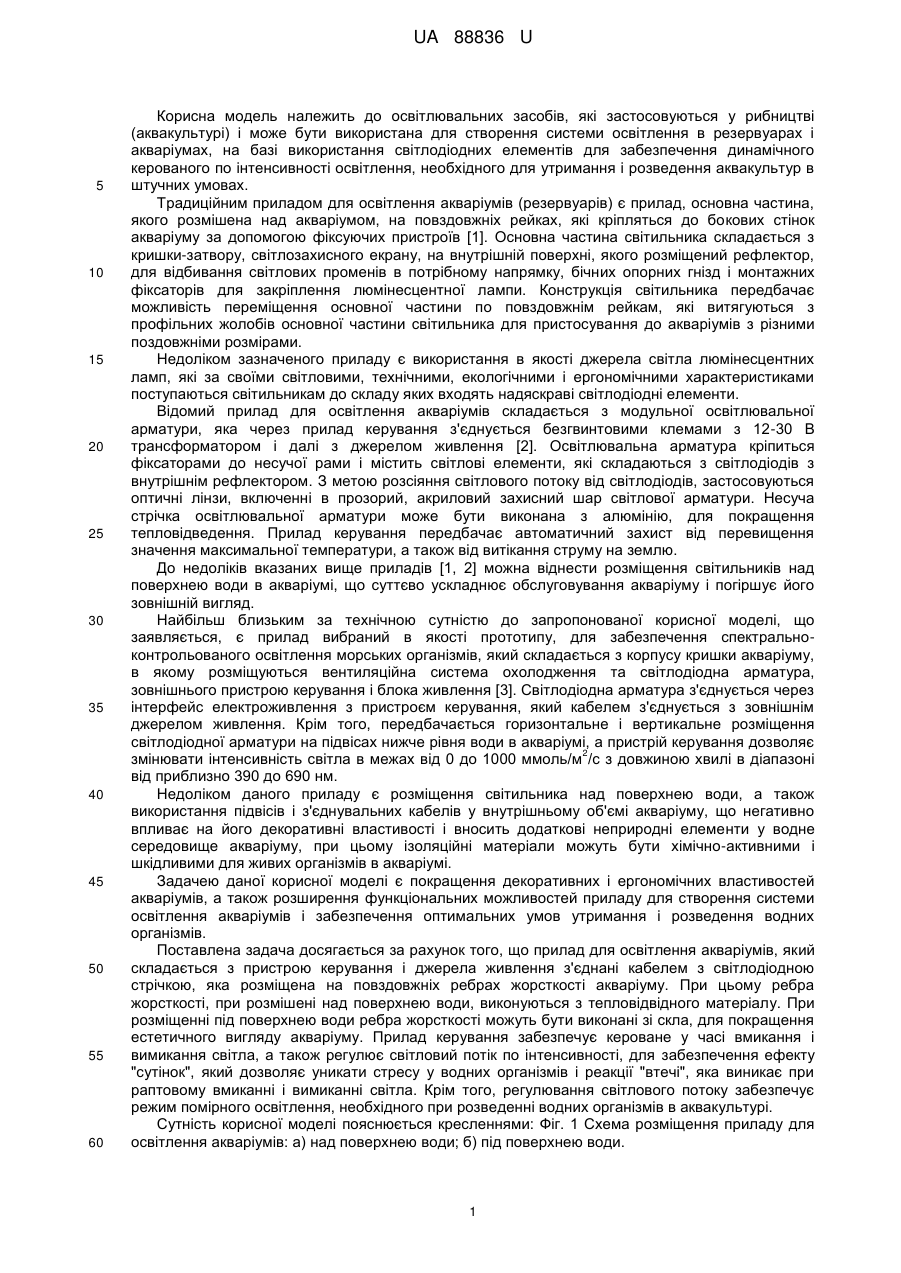

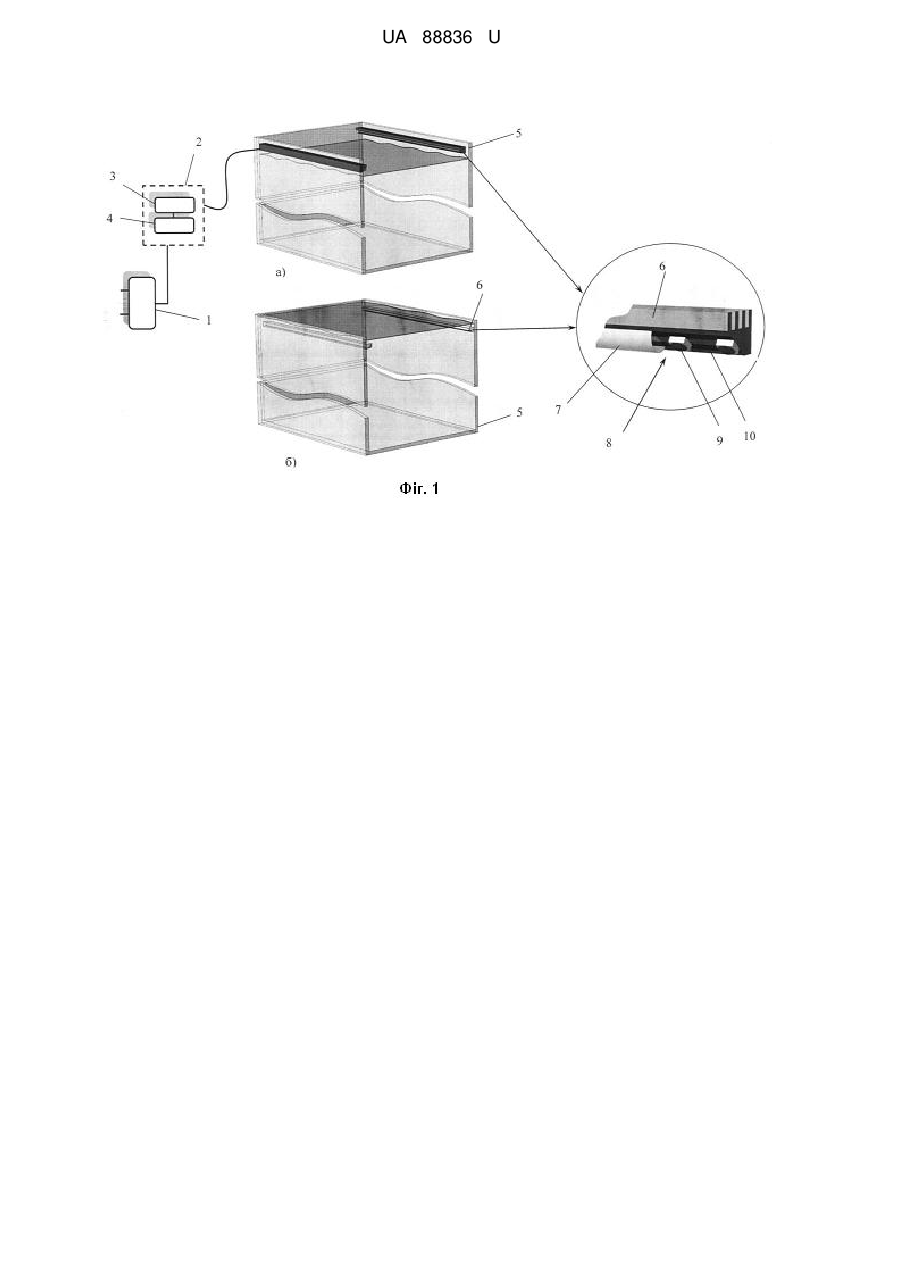

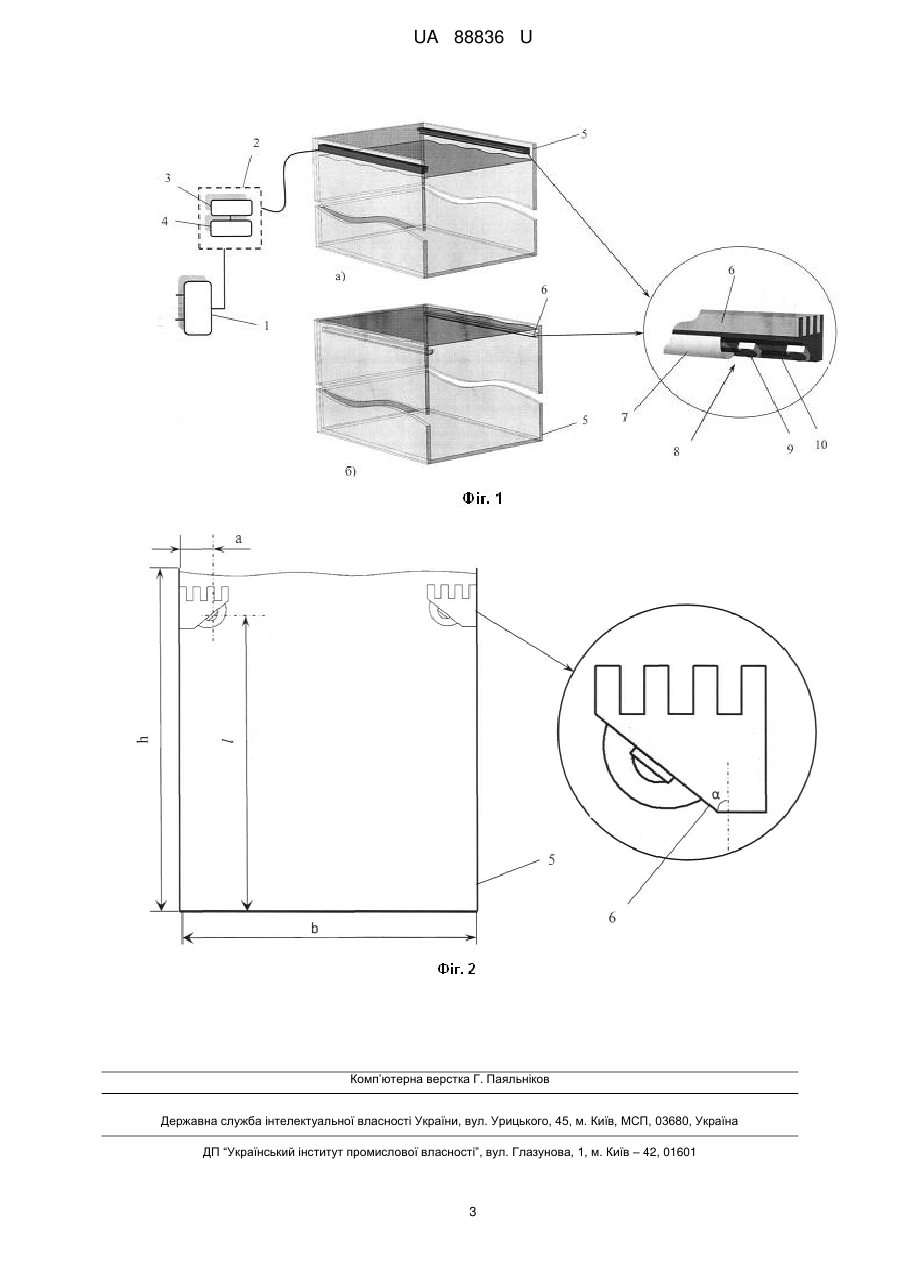

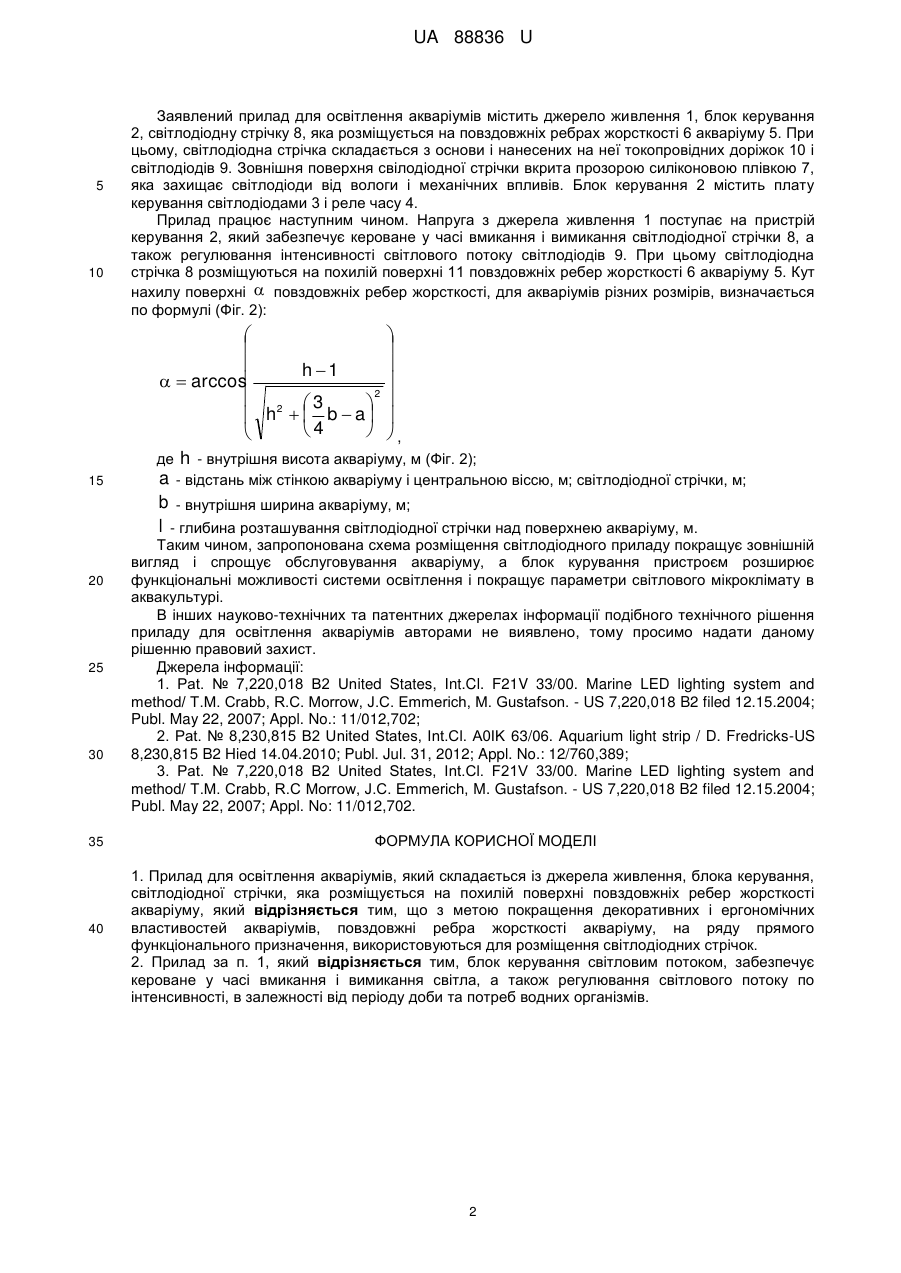

Реферат: Прилад для освітлення акваріумів, який складається із джерела живлення, блока керування, світлодіодної стрічки, яка розміщується на похилій поверхні повздовжніх ребер жорсткості акваріуму, причому повздовжні ребра жорсткості акваріуму, на ряду прямого функціонального призначення, використовуються для розміщення світлодіодних стрічок. UA 88836 U (12) UA 88836 U UA 88836 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до освітлювальних засобів, які застосовуються у рибництві (аквакультурі) і може бути використана для створення системи освітлення в резервуарах і акваріумах, на базі використання світлодіодних елементів для забезпечення динамічного керованого по інтенсивності освітлення, необхідного для утримання і розведення аквакультур в штучних умовах. Традиційним приладом для освітлення акваріумів (резервуарів) є прилад, основна частина, якого розмішена над акваріумом, на повздовжніх рейках, які кріпляться до бокових стінок акваріуму за допомогою фіксуючих пристроїв [1]. Основна частина світильника складається з кришки-затвору, світлозахисного екрану, на внутрішній поверхні, якого розміщений рефлектор, для відбивання світлових променів в потрібному напрямку, бічних опорних гнізд і монтажних фіксаторів для закріплення люмінесцентної лампи. Конструкція світильника передбачає можливість переміщення основної частини по повздовжнім рейкам, які витягуються з профільних жолобів основної частини світильника для пристосування до акваріумів з різними поздовжніми розмірами. Недоліком зазначеного приладу є використання в якості джерела світла люмінесцентних ламп, які за своїми світловими, технічними, екологічними і ергономічними характеристиками поступаються світильникам до складу яких входять надяскраві світлодіодні елементи. Відомий прилад для освітлення акваріумів складається з модульної освітлювальної арматури, яка через прилад керування з'єднується безгвинтовими клемами з 12-30 В трансформатором і далі з джерелом живлення [2]. Освітлювальна арматура кріпиться фіксаторами до несучої рами і містить світлові елементи, які складаються з світлодіодів з внутрішнім рефлектором. З метою розсіяння світлового потоку від світлодіодів, застосовуються оптичні лінзи, включенні в прозорий, акриловий захисний шар світлової арматури. Несуча стрічка освітлювальної арматури може бути виконана з алюмінію, для покращення тепловідведення. Прилад керування передбачає автоматичний захист від перевищення значення максимальної температури, а також від витікання струму на землю. До недоліків вказаних вище приладів [1, 2] можна віднести розміщення світильників над поверхнею води в акваріумі, що суттєво ускладнює обслуговування акваріуму і погіршує його зовнішній вигляд. Найбільш близьким за технічною сутністю до запропонованої корисної моделі, що заявляється, є прилад вибраний в якості прототипу, для забезпечення спектральноконтрольованого освітлення морських організмів, який складається з корпусу кришки акваріуму, в якому розміщуються вентиляційна система охолодження та світлодіодна арматура, зовнішнього пристрою керування і блока живлення [3]. Світлодіодна арматура з'єднується через інтерфейс електроживлення з пристроєм керування, який кабелем з'єднується з зовнішнім джерелом живлення. Крім того, передбачається горизонтальне і вертикальне розміщення світлодіодної арматури на підвісах нижче рівня води в акваріумі, а пристрій керування дозволяє 2 змінювати інтенсивність світла в межах від 0 до 1000 ммоль/м /с з довжиною хвилі в діапазоні від приблизно 390 до 690 нм. Недоліком даного приладу є розміщення світильника над поверхнею води, а також використання підвісів і з'єднувальних кабелів у внутрішньому об'ємі акваріуму, що негативно впливає на його декоративні властивості і вносить додаткові неприродні елементи у водне середовище акваріуму, при цьому ізоляційні матеріали можуть бути хімічно-активними і шкідливими для живих організмів в акваріумі. Задачею даної корисної моделі є покращення декоративних і ергономічних властивостей акваріумів, а також розширення функціональних можливостей приладу для створення системи освітлення акваріумів і забезпечення оптимальних умов утримання і розведення водних організмів. Поставлена задача досягається за рахунок того, що прилад для освітлення акваріумів, який складається з пристрою керування і джерела живлення з'єднані кабелем з світлодіодною стрічкою, яка розміщена на повздовжніх ребрах жорсткості акваріуму. При цьому ребра жорсткості, при розмішені над поверхнею води, виконуються з тепловідвідного матеріалу. При розміщенні під поверхнею води ребра жорсткості можуть бути виконані зі скла, для покращення естетичного вигляду акваріуму. Прилад керування забезпечує кероване у часі вмикання і вимикання світла, а також регулює світловий потік по інтенсивності, для забезпечення ефекту "сутінок", який дозволяє уникати стресу у водних організмів і реакції "втечі", яка виникає при раптовому вмиканні і вимиканні світла. Крім того, регулювання світлового потоку забезпечує режим помірного освітлення, необхідного при розведенні водних організмів в аквакультурі. Сутність корисної моделі пояснюється кресленнями: Фіг. 1 Схема розміщення приладу для освітлення акваріумів: а) над поверхнею води; б) під поверхнею води. 1 UA 88836 U 5 10 15 20 25 30 35 40 Заявлений прилад для освітлення акваріумів містить джерело живлення 1, блок керування 2, світлодіодну стрічку 8, яка розміщується на повздовжніх ребрах жорсткості 6 акваріуму 5. При цьому, світлодіодна стрічка складається з основи і нанесених на неї токопровідних доріжок 10 і світлодіодів 9. Зовнішня поверхня свілодіодної стрічки вкрита прозорою силіконовою плівкою 7, яка захищає світлодіоди від вологи і механічних впливів. Блок керування 2 містить плату керування світлодіодами 3 і реле часу 4. Прилад працює наступним чином. Напруга з джерела живлення 1 поступає на пристрій керування 2, який забезпечує кероване у часі вмикання і вимикання світлодіодної стрічки 8, а також регулювання інтенсивності світлового потоку світлодіодів 9. При цьому світлодіодна стрічка 8 розміщуються на похилій поверхні 11 повздовжніх ребер жорсткості 6 акваріуму 5. Кут нахилу поверхні  повздовжніх ребер жорсткості, для акваріумів різних розмірів, визначається по формулі (Фіг. 2):       h 1   arccos  2  2 3    h   b  a  4  ,  де h - внутрішня висота акваріуму, м (Фіг. 2); a - відстань між стінкою акваріуму і центральною віссю, м; світлодіодної стрічки, м; b - внутрішня ширина акваріуму, м; l - глибина розташування світлодіодної стрічки над поверхнею акваріуму, м. Таким чином, запропонована схема розміщення світлодіодного приладу покращує зовнішній вигляд і спрощує обслуговування акваріуму, а блок курування пристроєм розширює функціональні можливості системи освітлення і покращує параметри світлового мікроклімату в аквакультурі. В інших науково-технічних та патентних джерелах інформації подібного технічного рішення приладу для освітлення акваріумів авторами не виявлено, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Pat. № 7,220,018 В2 United States, Int.Cl. F21V 33/00. Marine LED lighting system and method/ T.M. Crabb, R.C. Morrow, J.С. Emmerich, M. Gustafson. - US 7,220,018 B2 filed 12.15.2004; Publ. May 22, 2007; Appl. No.: 11/012,702; 2. Pat. № 8,230,815 B2 United States, Int.Cl. A0IK 63/06. Aquarium light strip / D. Fredricks-US 8,230,815 B2 Hied 14.04.2010; Publ. Jul. 31, 2012; Appl. No.: 12/760,389; 3. Pat. № 7,220,018 B2 United States, Int.Cl. F21V 33/00. Marine LED lighting system and method/ T.M. Crabb, R.С Morrow, J.С. Emmerich, M. Gustafson. - US 7,220,018 B2 filed 12.15.2004; Publ. May 22, 2007; Appl. No: 11/012,702. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Прилад для освітлення акваріумів, який складається із джерела живлення, блока керування, світлодіодної стрічки, яка розміщується на похилій поверхні повздовжніх ребер жорсткості акваріуму, який відрізняється тим, що з метою покращення декоративних і ергономічних властивостей акваріумів, повздовжні ребра жорсткості акваріуму, на ряду прямого функціонального призначення, використовуються для розміщення світлодіодних стрічок. 2. Прилад за п. 1, який відрізняється тим, блок керування світловим потоком, забезпечує кероване у часі вмикання і вимикання світла, а також регулювання світлового потоку по інтенсивності, в залежності від періоду доби та потреб водних організмів. 2 UA 88836 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
