Сировинна суміш для виготовлення клінкеру білого портландцементу

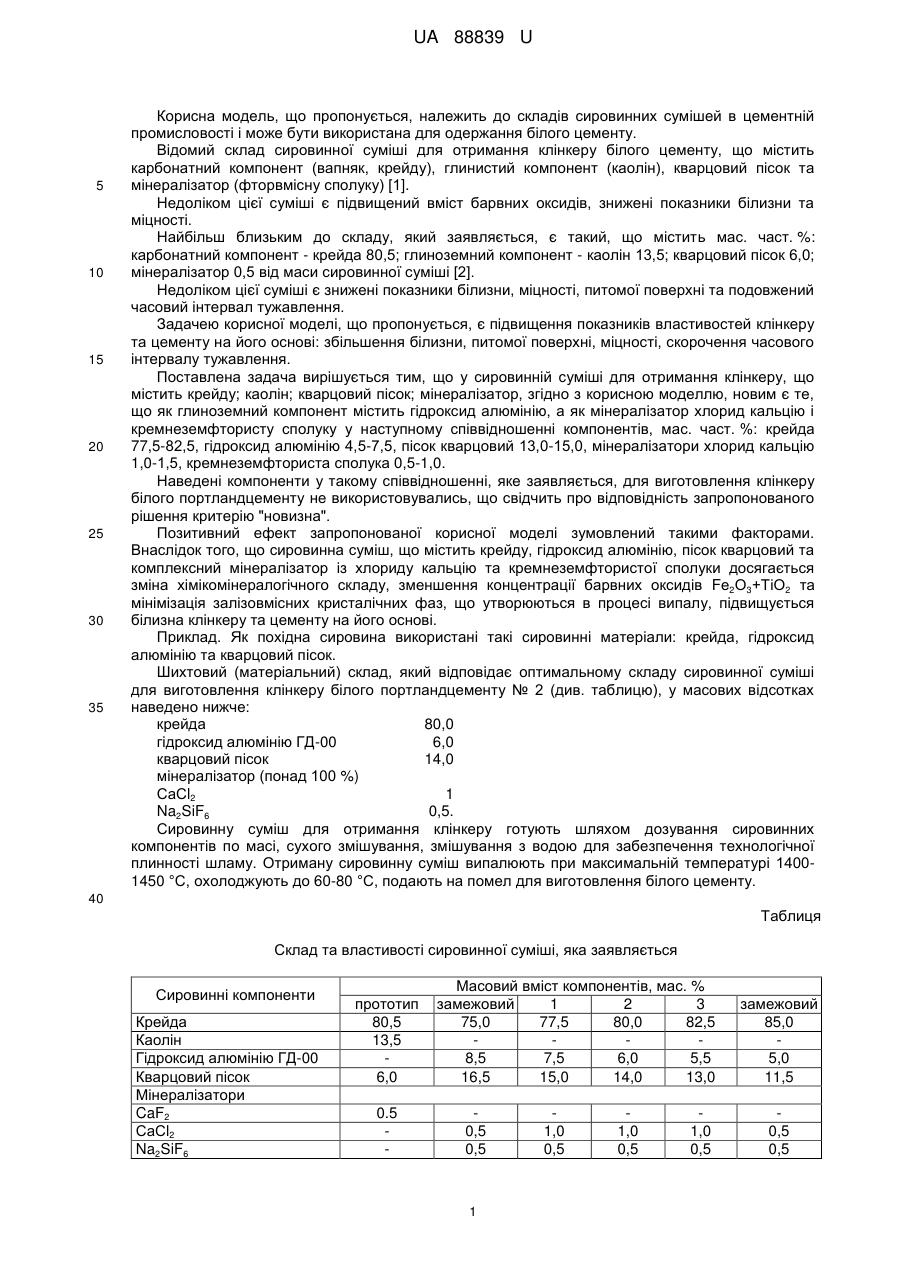

Реферат: Сировинна суміш для виготовлення клінкеру білого портландцементу містить карбонатний, глиноземвмісний, кремнеземвмісний компоненти і мінералізатор. Містить як глиноземвмісний компонент гідроксид алюмінію та мінералізатор у наступному співвідношенні компонентів, мас. част. %: крейда 77,5-82,5, гідроксид алюмінію 4,5-7,5, пісок кварцовий 13,0-15,0, хлорид кальцію 1,0-1,5, кремнеземфториста сполука 0,5-1,0. UA 88839 U (54) СИРОВИННА СУМІШ ДЛЯ ВИГОТОВЛЕННЯ КЛІНКЕРУ БІЛОГО ПОРТЛАНДЦЕМЕНТУ UA 88839 U UA 88839 U 5 10 15 20 25 30 35 Корисна модель, що пропонується, належить до складів сировинних сумішей в цементній промисловості і може бути використана для одержання білого цементу. Відомий склад сировинної суміші для отримання клінкеру білого цементу, що містить карбонатний компонент (вапняк, крейду), глинистий компонент (каолін), кварцовий пісок та мінералізатор (фторвмісну сполуку) [1]. Недоліком цієї суміші є підвищений вміст барвних оксидів, знижені показники білизни та міцності. Найбільш близьким до складу, який заявляється, є такий, що містить мас. част. %: карбонатний компонент - крейда 80,5; глиноземний компонент - каолін 13,5; кварцовий пісок 6,0; мінералізатор 0,5 від маси сировинної суміші [2]. Недоліком цієї суміші є знижені показники білизни, міцності, питомої поверхні та подовжений часовий інтервал тужавлення. Задачею корисної моделі, що пропонується, є підвищення показників властивостей клінкеру та цементу на його основі: збільшення білизни, питомої поверхні, міцності, скорочення часового інтервалу тужавлення. Поставлена задача вирішується тим, що у сировинній суміші для отримання клінкеру, що містить крейду; каолін; кварцовий пісок; мінералізатор, згідно з корисною моделлю, новим є те, що як глиноземний компонент містить гідроксид алюмінію, а як мінералізатор хлорид кальцію і кремнеземфтористу сполуку у наступному співвідношенні компонентів, мас. част. %: крейда 77,5-82,5, гідроксид алюмінію 4,5-7,5, пісок кварцовий 13,0-15,0, мінералізатори хлорид кальцію 1,0-1,5, кремнеземфториста сполука 0,5-1,0. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення клінкеру білого портландцементу не використовувались, що свідчить про відповідність запропонованого рішення критерію "новизна". Позитивний ефект запропонованої корисної моделі зумовлений такими факторами. Внаслідок того, що сировинна суміш, що містить крейду, гідроксид алюмінію, пісок кварцовий та комплексний мінералізатор із хлориду кальцію та кремнеземфтористої сполуки досягається зміна хімікомінералогічного складу, зменшення концентрації барвних оксидів Fе2О3+ТіО2 та мінімізація залізовмісних кристалічних фаз, що утворюються в процесі випалу, підвищується білизна клінкеру та цементу на його основі. Приклад. Як похідна сировина використані такі сировинні матеріали: крейда, гідроксид алюмінію та кварцовий пісок. Шихтовий (матеріальний) склад, який відповідає оптимальному складу сировинної суміші для виготовлення клінкеру білого портландцементу № 2 (див. таблицю), у масових відсотках наведено нижче: крейда 80,0 гідроксид алюмінію ГД-00 6,0 кварцовий пісок 14,0 мінералізатор (понад 100 %) СаСl2 1 Na2SiF6 0,5. Сировинну суміш для отримання клінкеру готують шляхом дозування сировинних компонентів по масі, сухого змішування, змішування з водою для забезпечення технологічної плинності шламу. Отриману сировинну суміш випалюють при максимальній температурі 14001450 °C, охолоджують до 60-80 °C, подають на помел для виготовлення білого цементу. 40 Таблиця Склад та властивості сировинної суміші, яка заявляється Сировинні компоненти Крейда Каолін Гідроксид алюмінію ГД-00 Кварцовий пісок Мінералізатори CaF2 СаСl2 Na2SiF6 прототип 80,5 13,5 6,0 0.5 Масовий вміст компонентів, мас. % замежовий 1 2 3 75,0 77,5 80,0 82,5 8,5 7,5 6,0 5,5 16,5 15,0 14,0 13,0 0,5 0,5 1 1,0 0,5 1,0 0,5 1,0 0,5 замежовий 85,0 5,0 11,5 0,5 0,5 UA 88839 U Продовження таблиці Властивості: Білизна (система СІЕ, показник Y), % мін. Початок тужавлення, хв. макс. 2 Питома поверхня, м /кг Міцність на стиск мін. через 28 днів, МПа макс. 5 10 75,0 82,0 85,0 85,0 85,0 80,0 45 600 250 39,2 49,0 45 450 300 42,5 52,0 45 400 350 48,0 57,0 45 400 350 48,0 57,0 45 400 350 48,0 57,0 45 450 300 43,0 51,5 Як витікає з таблиці, запропоновані склади сировинних сумішей для виготовлення клінкеру білого цементу дозволять підвищити його білизну, зменшити кінцевий термін тужавлення, збільшити питому поверхню та міцність. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами сировинної суміші. Джерела посилання: 1. Рояк С.М. Специальные цементы / С.М. Рояк, Г.С. Рояк. - М.: Стройиздат, 1983. - 279 с. 2. The GUIDE-BOOK on the Ukrainian cement and concrete industry 1998/99 K.: Company "Leocement"@State Concern "Ukrcement", 2000. - 110 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сировинна суміш для виготовлення клінкеру білого портландцементу, що містить карбонатний, глиноземвмісний, кремнеземвмісний компоненти і мінералізатор, яка відрізняється тим, що містить як глиноземвмісний компонент гідроксид алюмінію та мінералізатор у наступному співвідношенні компонентів, мас. част. %: крейда 77,5-82,5, гідроксид алюмінію 4,5-7,5, пісок кварцовий 13,0-15,0, хлорид кальцію 1,0-1,5, кремнеземфториста сполука 0,5-1,0. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
