Пристрій для транспортування вантажів

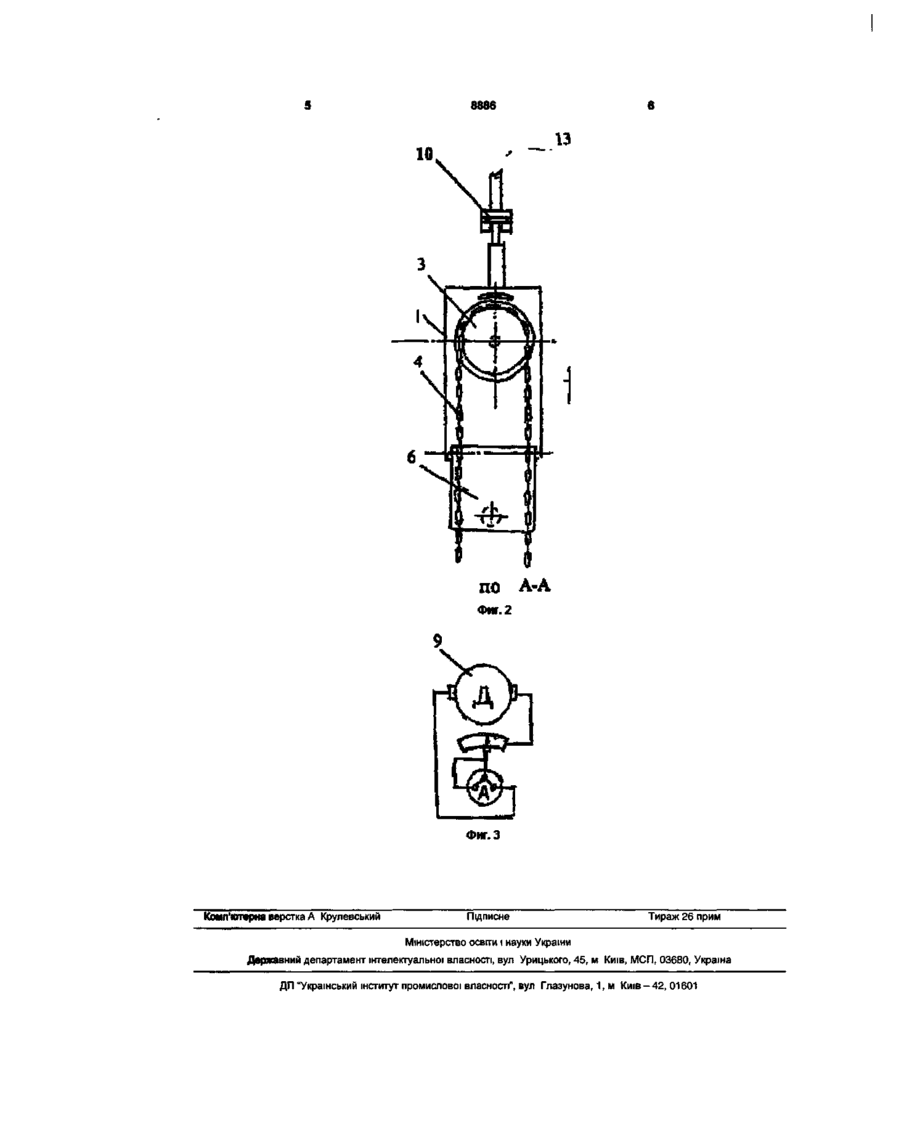

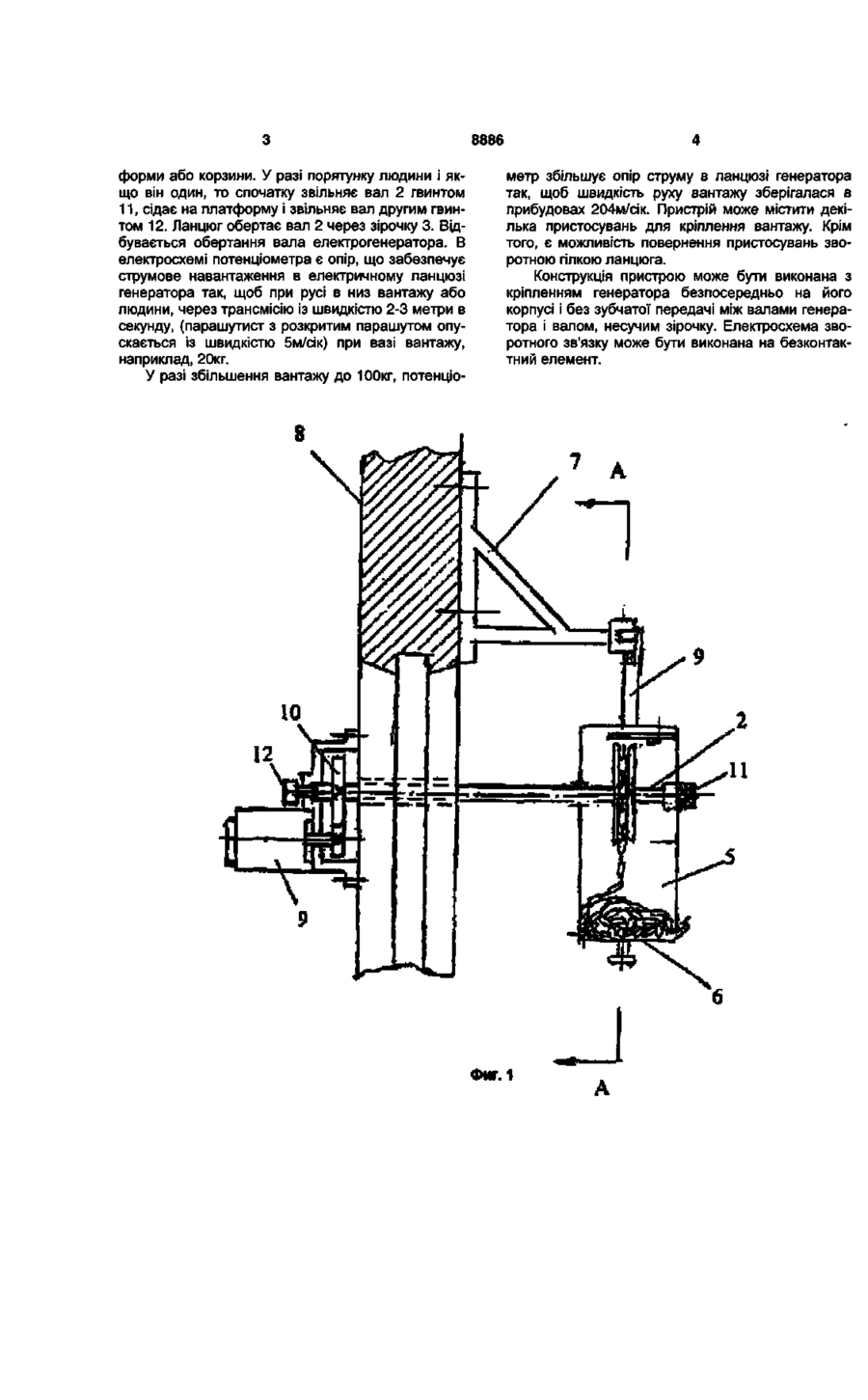

Пристрій для транспортування вантажів, що містить корпус, в якому на валу розташована зірочка, охоплена ланцюгом, або барабан з тросом для транспортування вантажу і механізм регулювання обертів вала, який відрізняється тим, що з метою підвищення надійності роботи механізм виконаний у вигляді електрогенератора, в електроланцюг якого вбудований потенціометр. Пристрій відноситься до техніки переміщення вантажів, а також до механізмів підтримки оборотів вала незалежно від прикладеного крутного моменту. Такі пристрої вже відомі, дивися наприклад, "Пристрій для переміщення вантажів", патент України № 3604, - 7B66D 1/14, а також "Спосіб регулювання крутного моменту муфти ковзання", патент № 3608, - 7F16D 7/00. Пристрій працює на принципі пневматичного або гідравлічного механізму демпфування швидкості обертання вала, пов'язаного з барабаном, несучого трос з вантажем. До недоліку слід віднести наявність складного диференціального редуктора між барабаном і демпфером. До недоліку пристрою для здійснення способу відноситься регулювання швидкості обертання вала, пов'язаного з барабаном по засобам фрикційної муфти, керованої термомеханічними елементами, володіючими інерційної теплопровідністю (елементів). У першому пристрої ефект гальмування досягається за рахунок тертя молекул газу або рідини. В другому, за рахунок сухого тертя фрикційної муфти, тому їх слід віднести до контактного принципу дії гальмування, що також є недоліком, що знижує надійність їх роботи. Згадані пристрій і спосіб були розроблені для використовування в тих випадках, коли для їх приводу використовується потенційна енергія гравітації Землі, завдяки чому їх можна використовувати для порятунку людей з високих споруд при пожежах, коли інші джерела енергії відсутні. Метою пропонованої розробки пристрою є підвищення його надійності. Пристрій також містить вал і барабан, а краще зірочку, несучу ланцюг для переміщення вантажу і механізм, що виконує роль демпфера, регулюючий число обертів вала, відмінний тим, що з метою підвищення надійності роботи, механізм виконаний у вигляді електрогенератора, що взаємодіє з потенціометром. Регулювання числа обертів вала здійснюється електромагнітним полем, тобто безконтактним чином. На фіг.1 - показаний пристрій, закріплений біля вікна на стіні будівлі. На фіг.2 - перетин по А-А. На фіг.З - електросхема пристрою. Пристрій складається з корпусу 1, в якому на вала 2 закріплена зірочка 3, несуча нескінченний ланцюг 4. Для розміщення ланцюга корпус виконаний з камерою 5, забезпеченою відкидною кришкою 6. Для кріплення корпусу 1, наприклад, до стіни будівлі, пристрій забезпечений кронштейном 7. Вал 2 через отвір в стіні 8 сполучений з валом електрогенератором 9 постійного струму (можливо і змінного струму). Для підвищення оборотів вала генератора між валом 2 і валом генератора вбудована зубчата передача 10. З розрахунку: діаметру зірочки 100мм, числа її оборотів 420 в мін. і оборотів вала генератора 1260 в мін. Генератор кріпиться до стіни з внутрішньої сторони в приміщенні. Для регулювання оборотів вала генератора електросхема фіг.З містить потенціометр, що включає тепловий амперметр і регульований реостат. Для виключення мимовільного обертання вала 2 він забезпечений двома замочними гвинтами 11 і 12. Працює пристрій таким чином. Спочатку відкривають кришку 6 і скидають ланцюг. До ланцюга за допомогою карабіна чіпляють пристосування для посадки або кріплення вантажу або людини. Конструкція пристосування не показана. Вона може виглядати у вигляді поясу, плат (72) Чиннов В'ячеслав Андрійович (73) Чиннов В'ячеслав Андрійович 00 00 00 О) 8886 форми або корзини. У разі порятунку людини і якщо він один, то спочатку звільняє вал 2 гвинтом 11, сідає на платформу і звільняє вал другим гвинтом 12. Ланцюг обертає вал 2 через зірочку 3. Відбувається обертання вала електрогенератора. В електросхемі потенціометра є опір, що забезпечує струмове навантаження в електричному ланцюзі генератора так, щоб при русі в низ вантажу або людини, через трансмісію із швидкістю 2-3 метри в секунду, (парашутист з розкритим парашутом опускається із швидкістю 5м/сік) при вазі вантажу, наприклад, 20кг. У разі збільшення вантажу до 100кг, потенціо метр збільшує опір струму в ланцюзі генератора так, щоб швидкість руху вантажу зберігалася в прибудовах 204м/сік. Пристрій може містити декілька пристосувань для кріплення вантажу. Крім того, є можливість повернення пристосувань зворотною гілкою ланцюга. Конструкція пристрою може бути виконана з кріпленням генератора безпосередньо на його корпусі і без зубчатої передачі між валами генератора і валом, несучим зірочку. Електросхема зворотного зв'язку може бути виконана на безконтактний елемент. Фиг.1 8886 Фиг. 3 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
