Однокамерний обприскувач

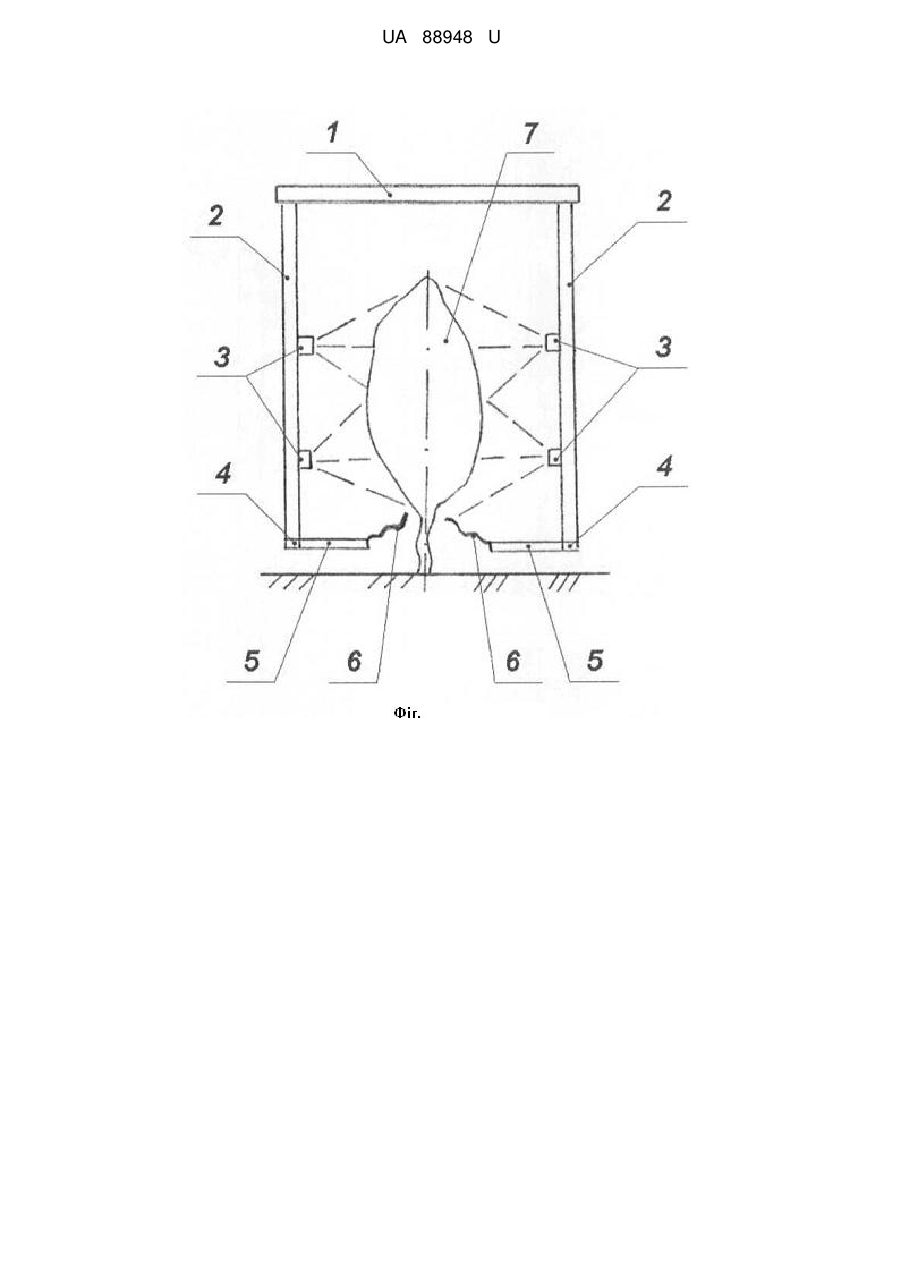

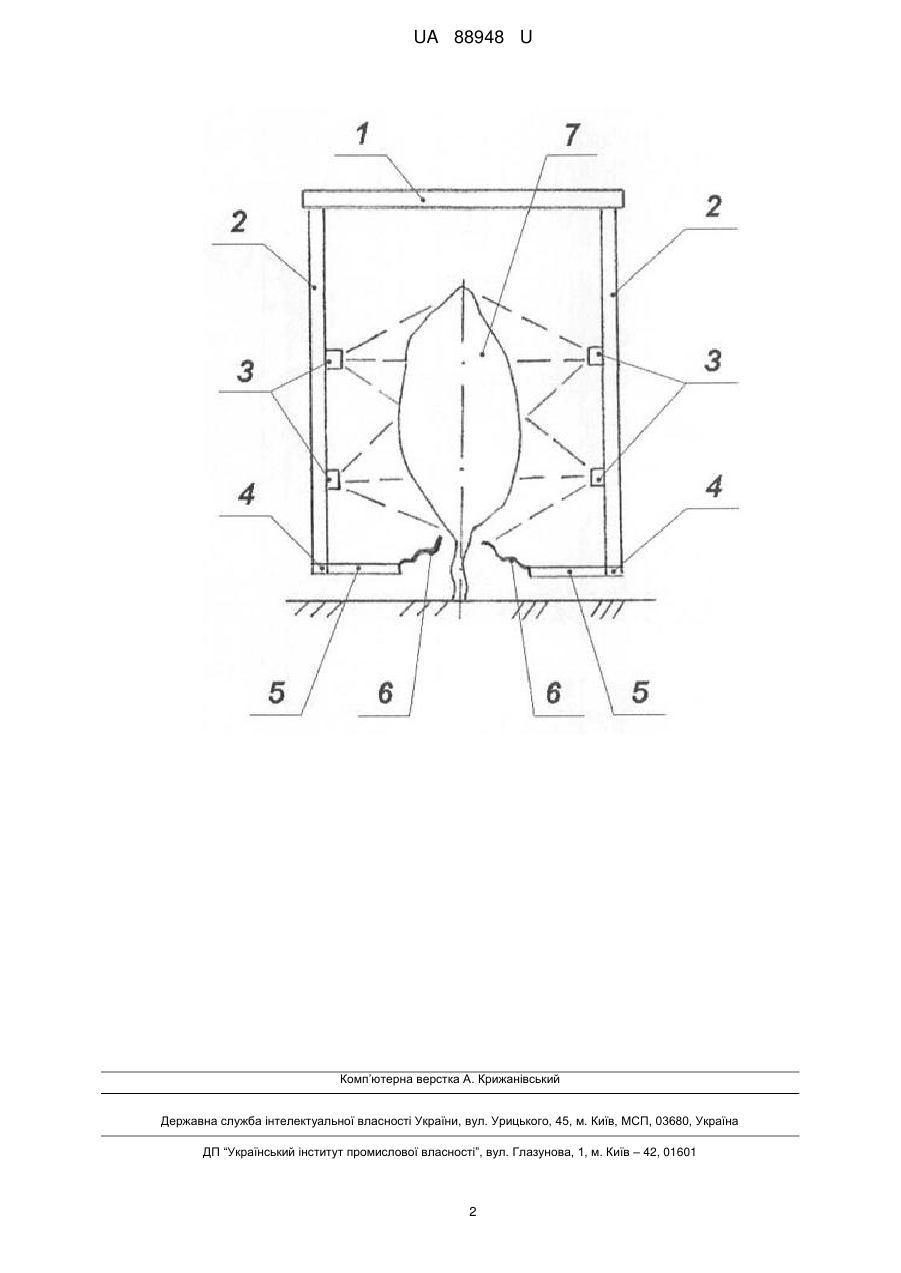

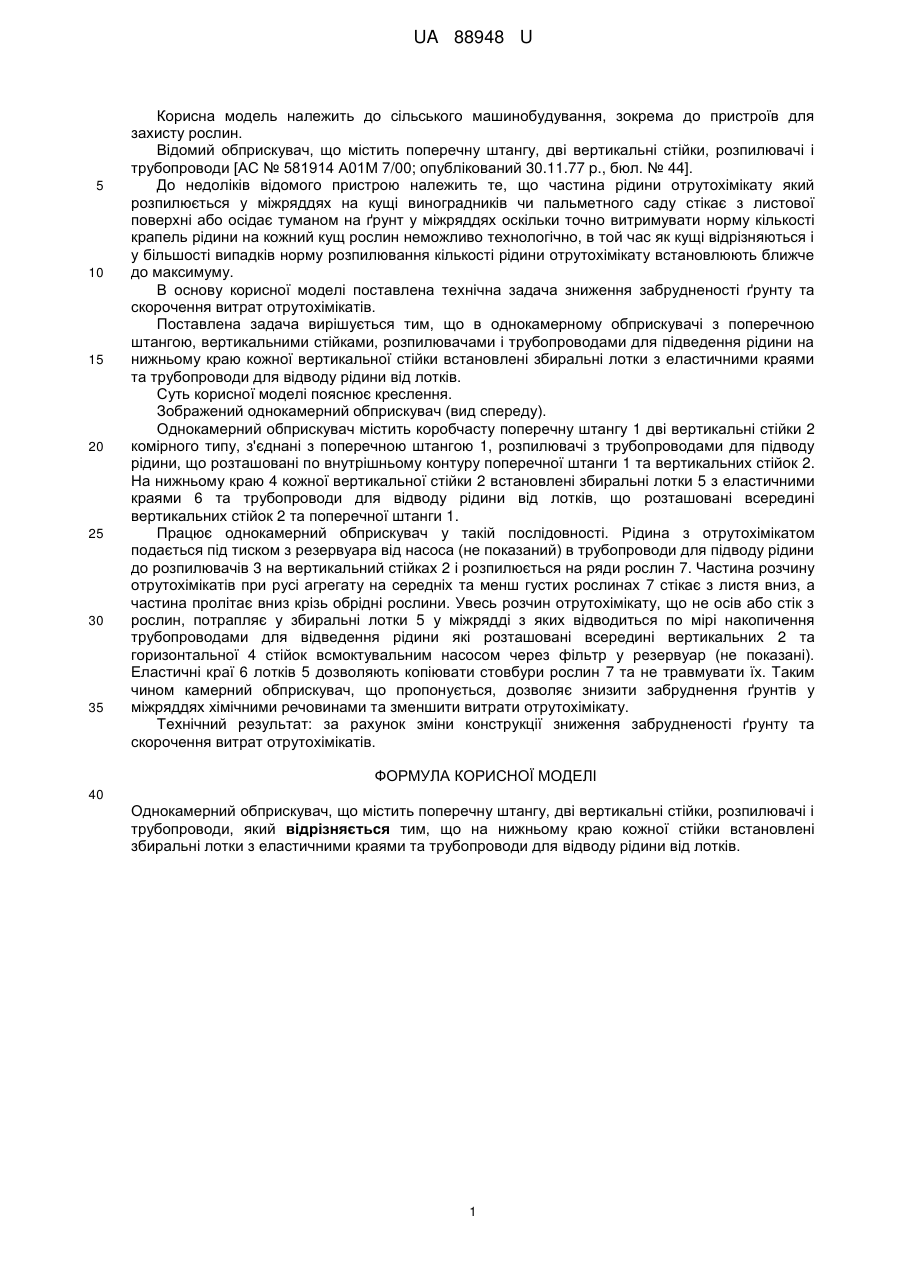

Реферат: Однокамерний обприскувач містить поперечну штангу, дві вертикальні стійки, розпилювачі і трубопроводи. На нижньому краю кожної стійки встановлені збиральні лотки з еластичними краями та трубопроводи для відводу рідини від лотків. UA 88948 U (54) ОДНОКАМЕРНИЙ ОБПРИСКУВАЧ UA 88948 U UA 88948 U 5 10 15 20 25 30 35 Корисна модель належить до сільського машинобудування, зокрема до пристроїв для захисту рослин. Відомий обприскувач, що містить поперечну штангу, дві вертикальні стійки, розпилювачі і трубопроводи [АС № 581914 А01М 7/00; опублікований 30.11.77 p., бюл. № 44]. До недоліків відомого пристрою належить те, що частина рідини отрутохімікату який розпилюється у міжряддях на кущі виноградників чи пальметного саду стікає з листової поверхні або осідає туманом на ґрунт у міжряддях оскільки точно витримувати норму кількості крапель рідини на кожний кущ рослин неможливо технологічно, в той час як кущі відрізняються і у більшості випадків норму розпилювання кількості рідини отрутохімікату встановлюють ближче до максимуму. В основу корисної моделі поставлена технічна задача зниження забрудненості ґрунту та скорочення витрат отрутохімікатів. Поставлена задача вирішується тим, що в однокамерному обприскувачі з поперечною штангою, вертикальними стійками, розпилювачами і трубопроводами для підведення рідини на нижньому краю кожної вертикальної стійки встановлені збиральні лотки з еластичними краями та трубопроводи для відводу рідини від лотків. Суть корисної моделі пояснює креслення. Зображений однокамерний обприскувач (вид спереду). Однокамерний обприскувач містить коробчасту поперечну штангу 1 дві вертикальні стійки 2 комірного типу, з'єднані з поперечною штангою 1, розпилювачі з трубопроводами для підводу рідини, що розташовані по внутрішньому контуру поперечної штанги 1 та вертикальних стійок 2. На нижньому краю 4 кожної вертикальної стійки 2 встановлені збиральні лотки 5 з еластичними краями 6 та трубопроводи для відводу рідини від лотків, що розташовані всередині вертикальних стійок 2 та поперечної штанги 1. Працює однокамерний обприскувач у такій послідовності. Рідина з отрутохімікатом подається під тиском з резервуара від насоса (не показаний) в трубопроводи для підводу рідини до розпилювачів 3 на вертикальний стійках 2 і розпилюється на ряди рослин 7. Частина розчину отрутохімікатів при русі агрегату на середніх та менш густих рослинах 7 стікає з листя вниз, а частина пролітає вниз крізь обрідні рослини. Увесь розчин отрутохімікату, що не осів або стік з рослин, потрапляє у збиральні лотки 5 у міжрядді з яких відводиться по мірі накопичення трубопроводами для відведення рідини які розташовані всередині вертикальних 2 та горизонтальної 4 стійок всмоктувальним насосом через фільтр у резервуар (не показані). Еластичні краї 6 лотків 5 дозволяють копіювати стовбури рослин 7 та не травмувати їх. Таким чином камерний обприскувач, що пропонується, дозволяє знизити забруднення ґрунтів у міжряддях хімічними речовинами та зменшити витрати отрутохімікату. Технічний результат: за рахунок зміни конструкції зниження забрудненості ґрунту та скорочення витрат отрутохімікатів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Однокамерний обприскувач, що містить поперечну штангу, дві вертикальні стійки, розпилювачі і трубопроводи, який відрізняється тим, що на нижньому краю кожної стійки встановлені збиральні лотки з еластичними краями та трубопроводи для відводу рідини від лотків. 1 UA 88948 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
