Ковпачок з індикацією першого відкривання
Номер патенту: 88952
Опубліковано: 10.04.2014
Автори: Заєць Володимир Володимирович, Проскурня Іван Миколайович
Формула / Реферат

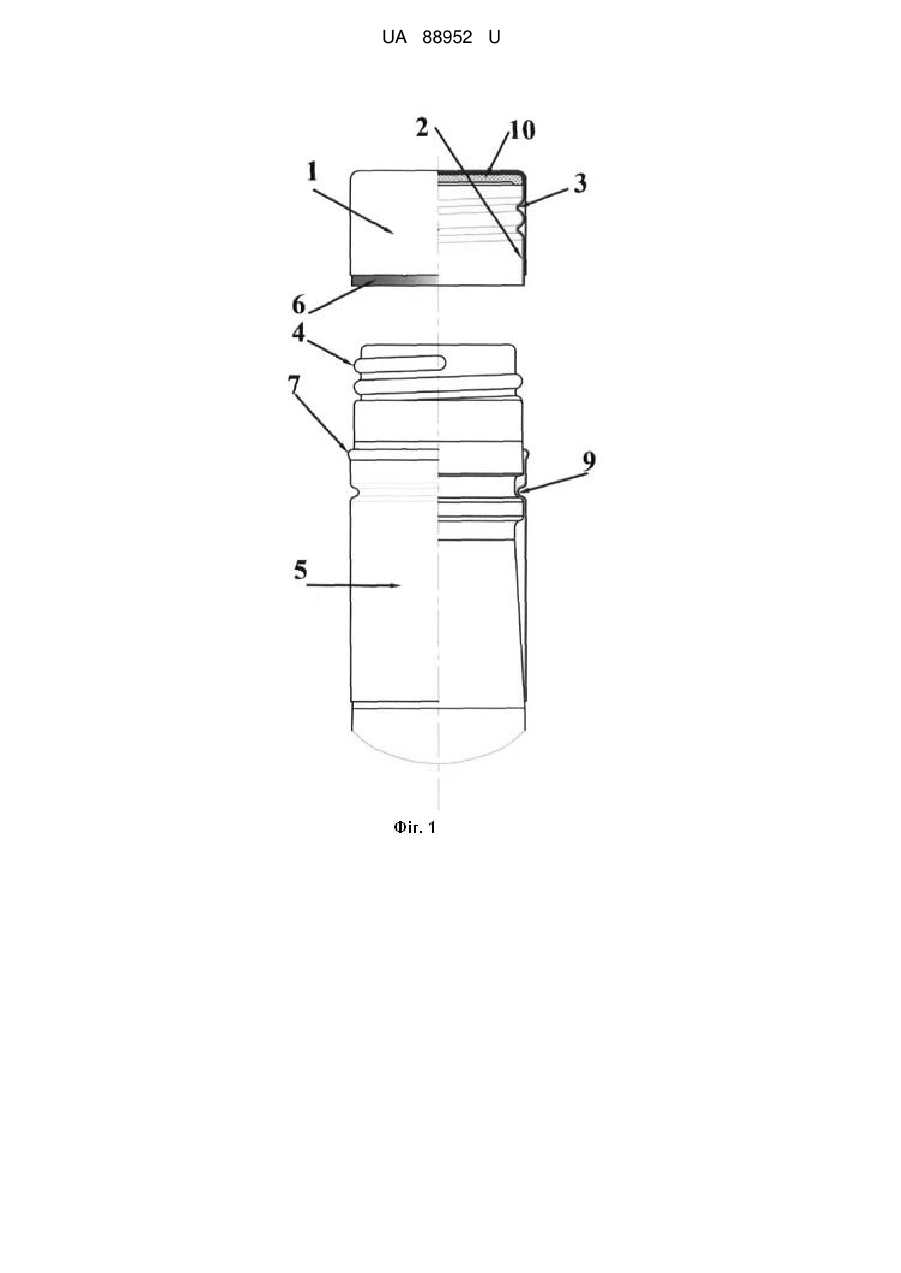

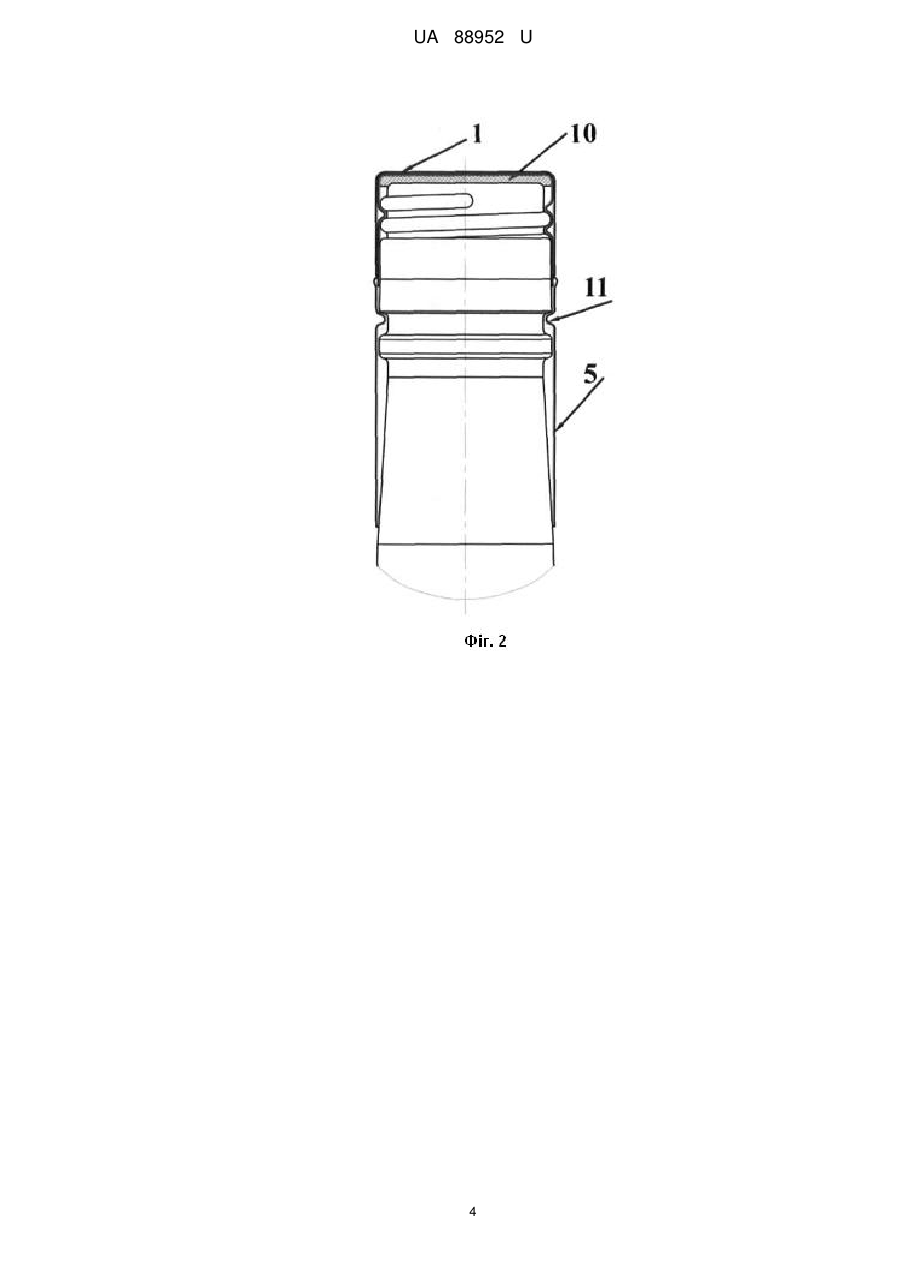

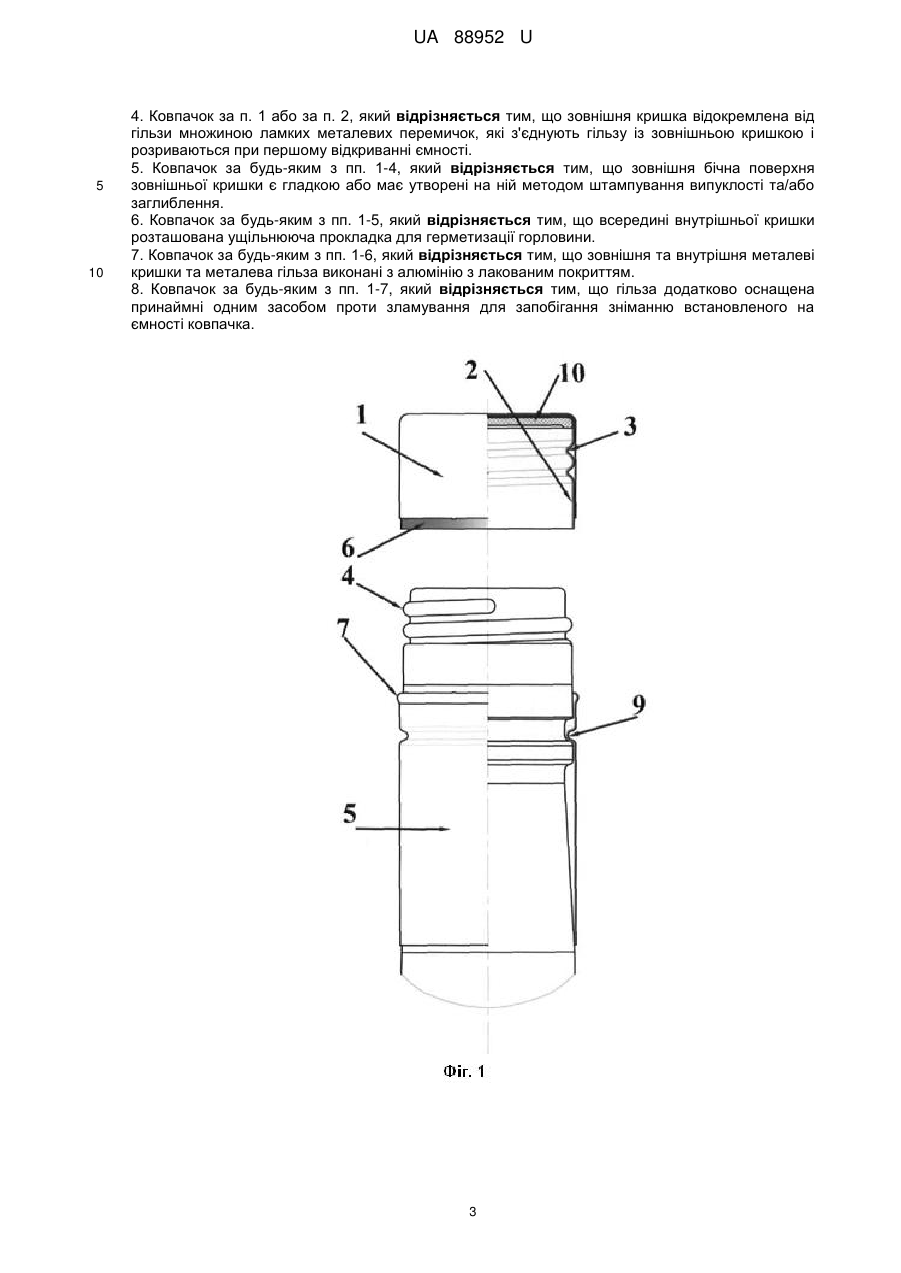

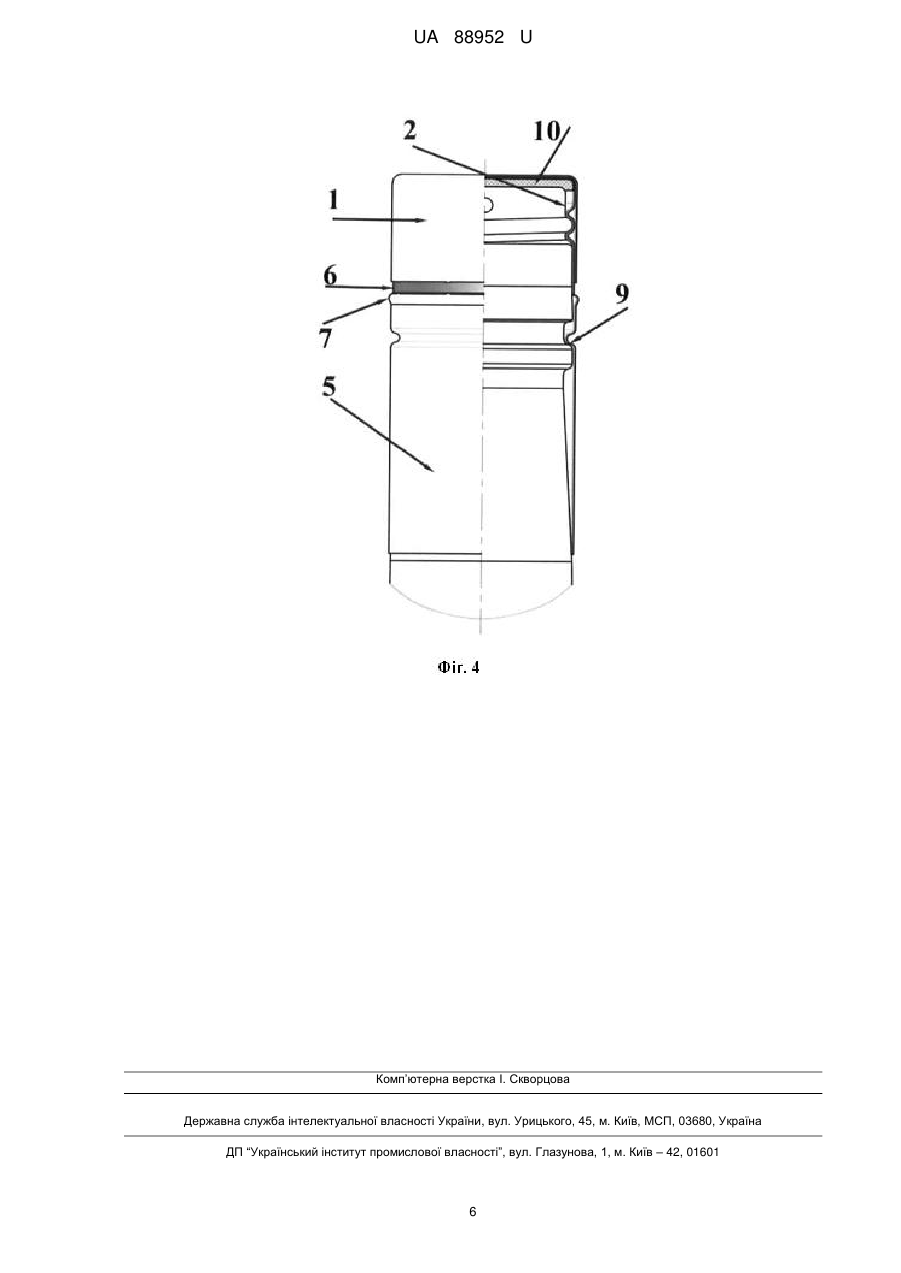

1. Ковпачок з індикацією першого відкривання, що призначений для ємності з рідиною, обладнаної горловиною із зовнішнім різьбленням, який включає зовнішню циліндричну металеву кришку, насаджену на внутрішню циліндричну металеву кришку з різьбленням, яке взаємодіє із зовнішнім різьбленням горловини, та металеву гільзу, співвісну з зовнішньою циліндричною металевою кришкою, який відрізняється тим, що внутрішня кришка виконана довшою за зовнішню кришку, при цьому до першого відкривання ємності внутрішня кришка своєю нижньою кінцевою частиною розміщується під верхньою кінцевою частиною гільзи, а при наступних закриваннях розташовується над верхньою кінцевою частиною гільзи, забезпечуючи цим індикацію першого відкривання ємності.
2. Ковпачок за п. 1, який відрізняється тим, що колір внутрішньої кришки виконаний відмінним від кольору зовнішньої кришки та/або гільзи.

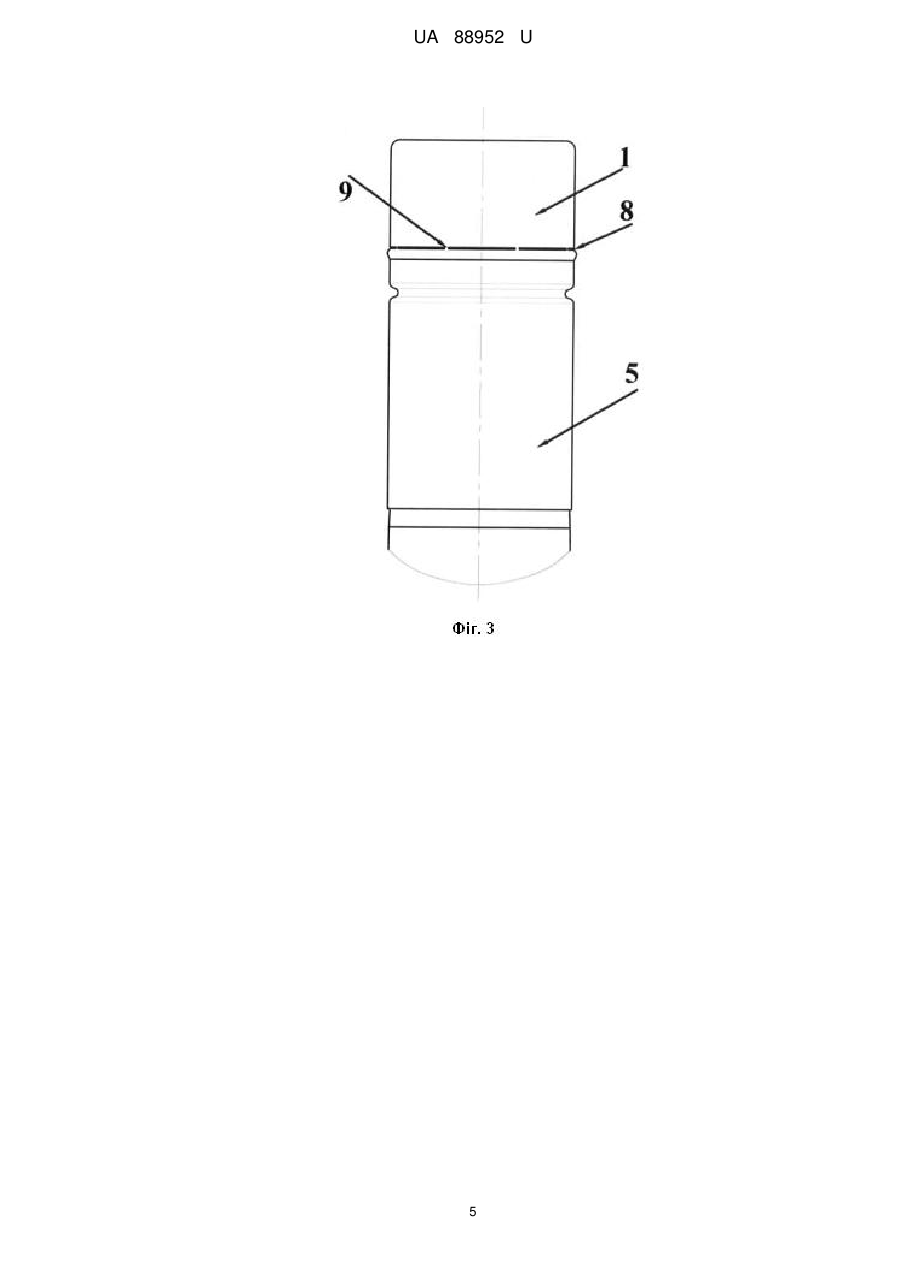

3. Ковпачок за п. 1 або за п. 2, який відрізняється тим, що зовнішня кришка відокремлена від гільзи лінією розрізання, яка проходить по всій окружності ковпачка.
4. Ковпачок за п. 1 або за п. 2, який відрізняється тим, що зовнішня кришка відокремлена від гільзи множиною ламких металевих перемичок, які з'єднують гільзу із зовнішньою кришкою і розриваються при першому відкриванні ємності.
5. Ковпачок за будь-яким з пп. 1-4, який відрізняється тим, що зовнішня бічна поверхня зовнішньої кришки є гладкою або має утворені на ній методом штампування випуклості та/або заглиблення.
6. Ковпачок за будь-яким з пп. 1-5, який відрізняється тим, що всередині внутрішньої кришки розташована ущільнююча прокладка для герметизації горловини.
7. Ковпачок за будь-яким з пп. 1-6, який відрізняється тим, що зовнішня та внутрішня металеві кришки та металева гільза виконані з алюмінію з лакованим покриттям.
8. Ковпачок за будь-яким з пп. 1-7, який відрізняється тим, що гільза додатково оснащена принаймні одним засобом проти зламування для запобігання зніманню встановленого на ємності ковпачка.
Текст

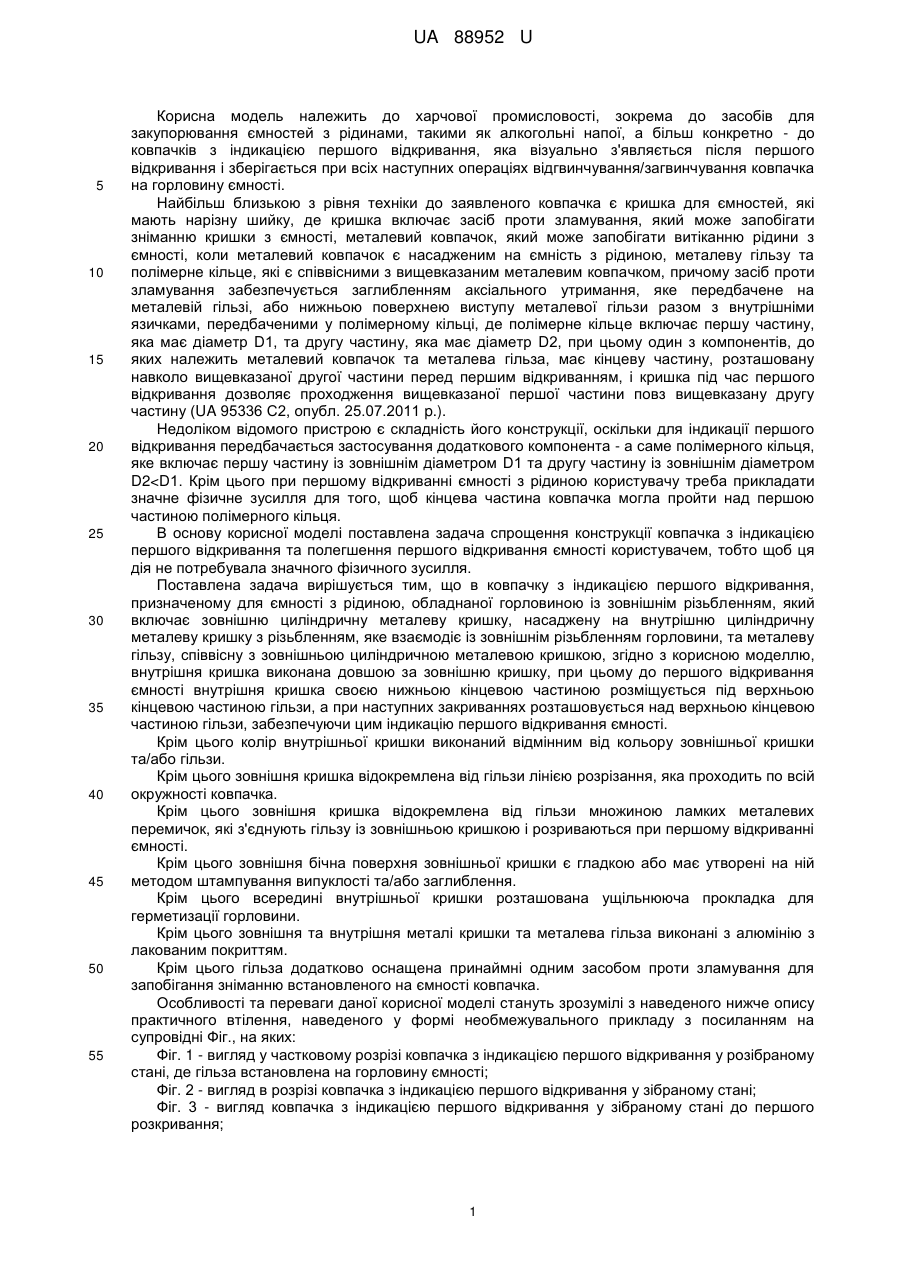

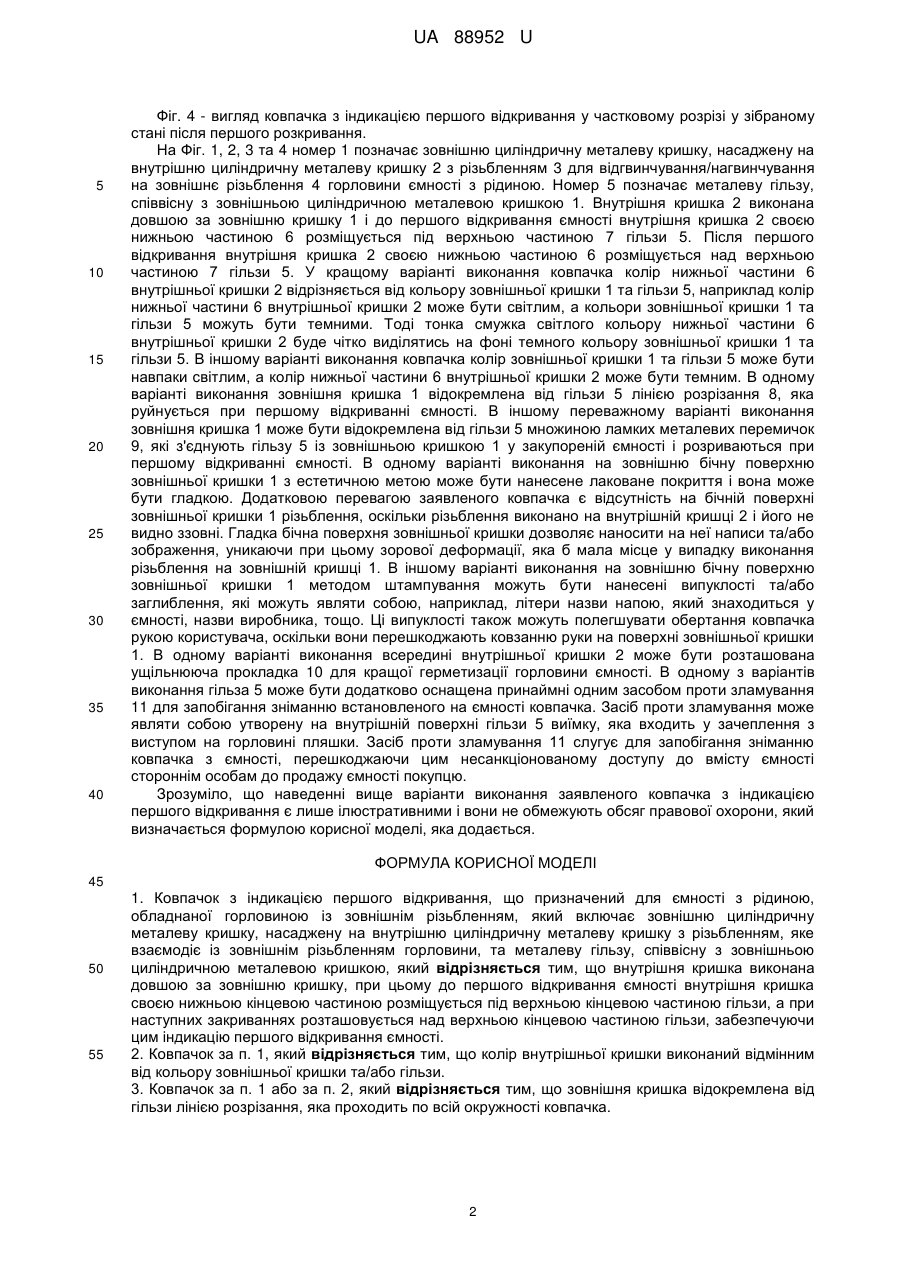

Реферат: Ковпачок з індикацією першого відкривання, що призначений для ємності з рідиною, обладнаної горловиною із зовнішнім різьбленням, включає зовнішню циліндричну металеву кришку, насаджену на внутрішню циліндричну металеву кришку з різьбленням, яке взаємодіє із зовнішнім різьбленням горловини, та металеву гільзу, співвісну з зовнішньою циліндричною металевою кришкою. Внутрішня кришка виконана довшою за зовнішню кришку, при цьому до першого відкривання ємності внутрішня кришка своєю нижньою кінцевою частиною розміщується під верхньою кінцевою частиною гільзи. При наступних закриваннях розташовується над верхньою кінцевою частиною гільзи, забезпечуючи цим індикацію першого відкривання ємності. UA 88952 U (54) КОВПАЧОК З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 88952 U UA 88952 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, зокрема до засобів для закупорювання ємностей з рідинами, такими як алкогольні напої, а більш конкретно - до ковпачків з індикацією першого відкривання, яка візуально з'являється після першого відкривання і зберігається при всіх наступних операціях відгвинчування/загвинчування ковпачка на горловину ємності. Найбільш близькою з рівня техніки до заявленого ковпачка є кришка для ємностей, які мають нарізну шийку, де кришка включає засіб проти зламування, який може запобігати зніманню кришки з ємності, металевий ковпачок, який може запобігати витіканню рідини з ємності, коли металевий ковпачок є насадженим на ємність з рідиною, металеву гільзу та полімерне кільце, які є співвісними з вищевказаним металевим ковпачком, причому засіб проти зламування забезпечується заглибленням аксіального утримання, яке передбачене на металевій гільзі, або нижньою поверхнею виступу металевої гільзи разом з внутрішніми язичками, передбаченими у полімерному кільці, де полімерне кільце включає першу частину, яка має діаметр D1, та другу частину, яка має діаметр D2, при цьому один з компонентів, до яких належить металевий ковпачок та металева гільза, має кінцеву частину, розташовану навколо вищевказаної другої частини перед першим відкриванням, і кришка під час першого відкривання дозволяє проходження вищевказаної першої частини повз вищевказану другу частину (UA 95336 С2, опубл. 25.07.2011 p.). Недоліком відомого пристрою є складність його конструкції, оскільки для індикації першого відкривання передбачається застосування додаткового компонента - а саме полімерного кільця, яке включає першу частину із зовнішнім діаметром D1 та другу частину із зовнішнім діаметром D2
ДивитисяДодаткова інформація
Автори англійськоюZaiets Volodymyr Volodymyrovych, Proskurnia Ivan Mykolaiovych
Автори російськоюЗаец Владимир Владимирович, Проскурня Иван Николаевич
МПК / Мітки
МПК: B65D 41/00
Мітки: першого, відкривання, індикацією, ковпачок
