Маскувальна сіть

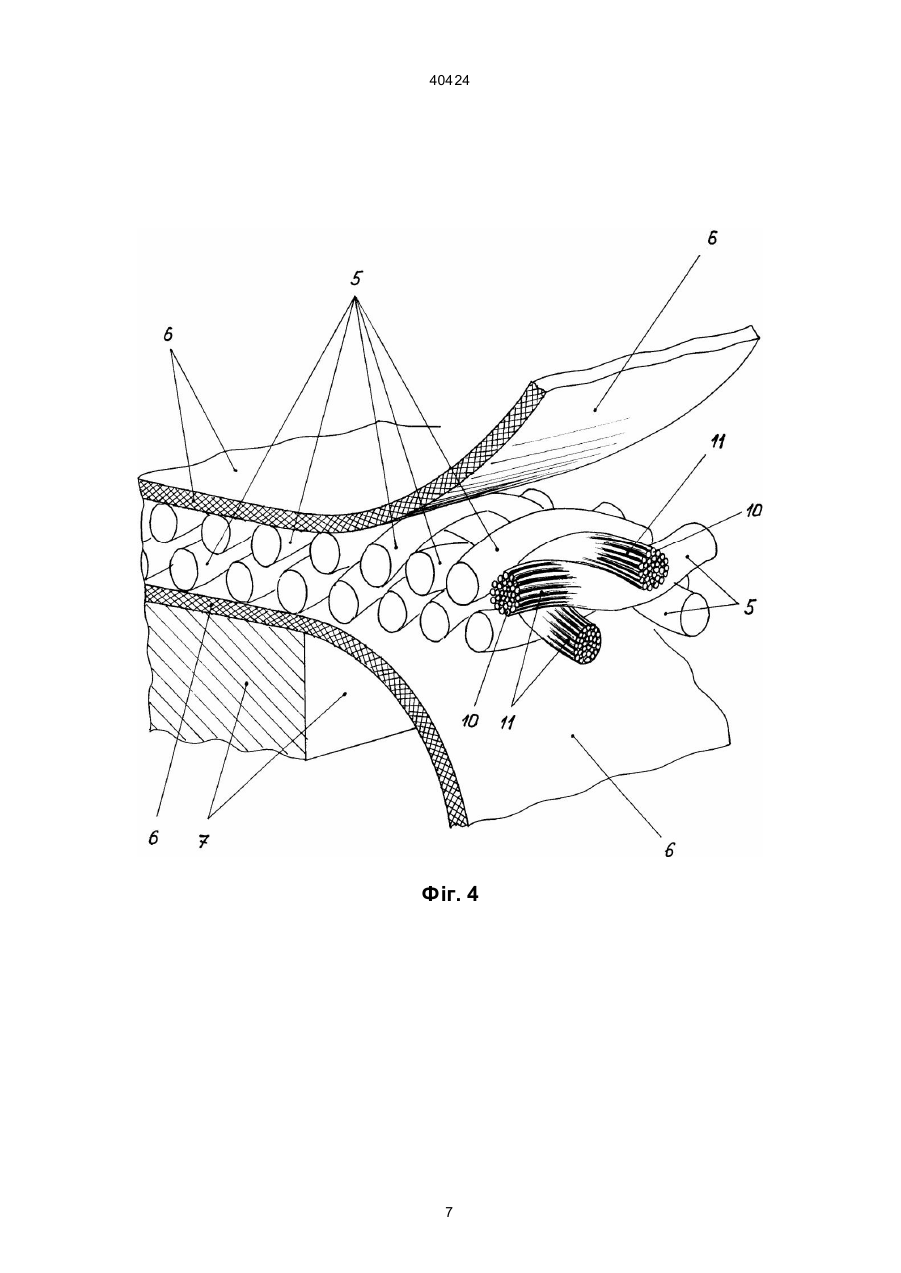

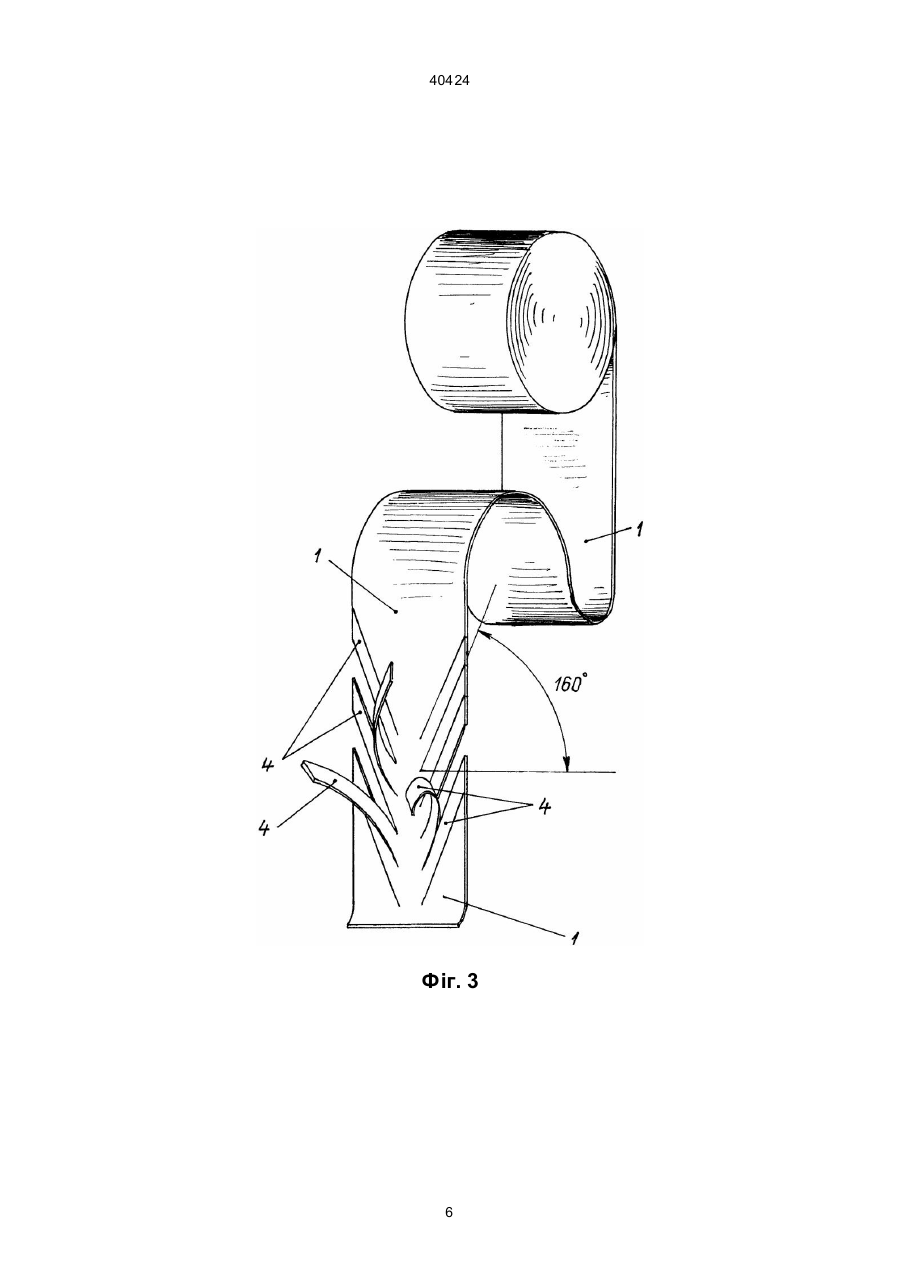

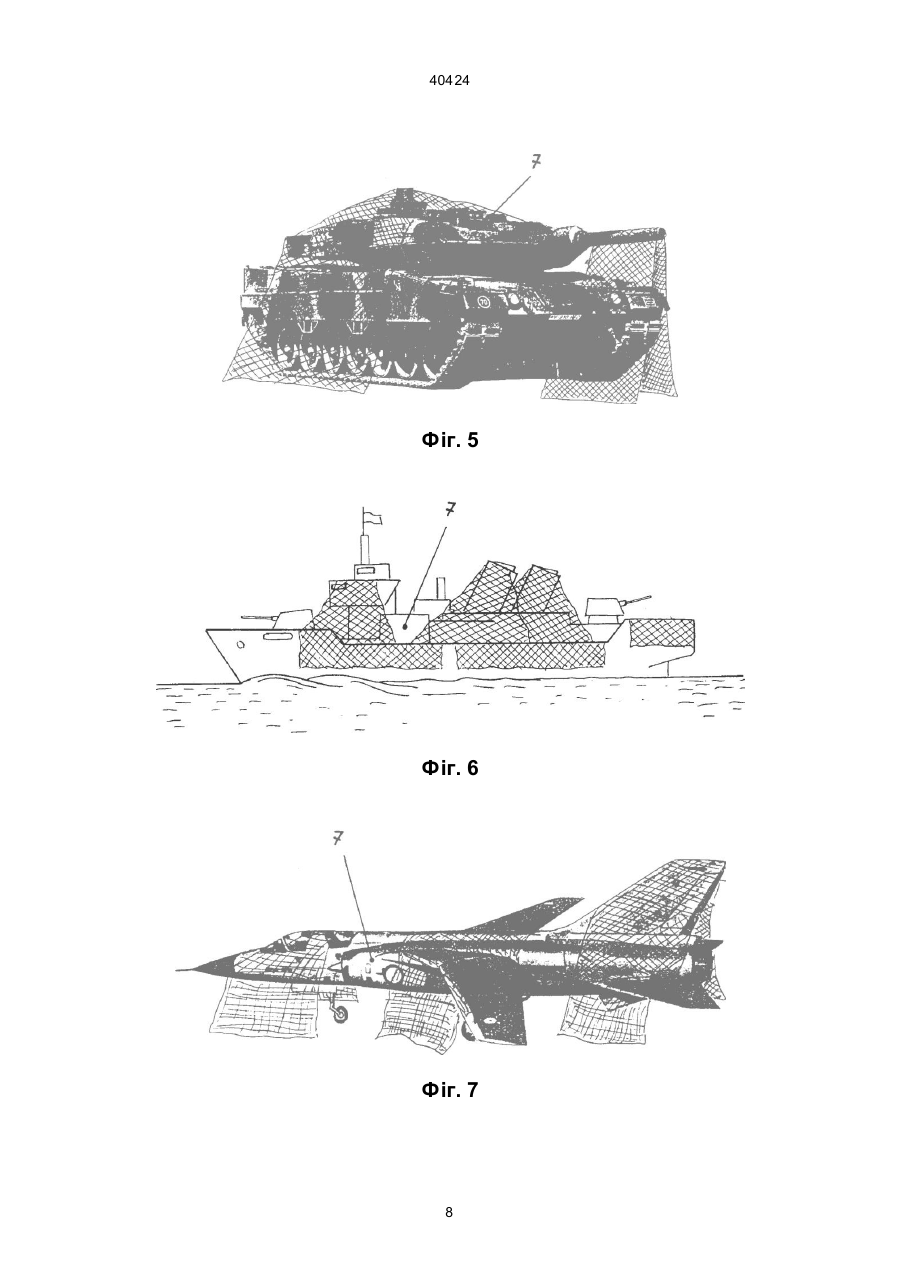

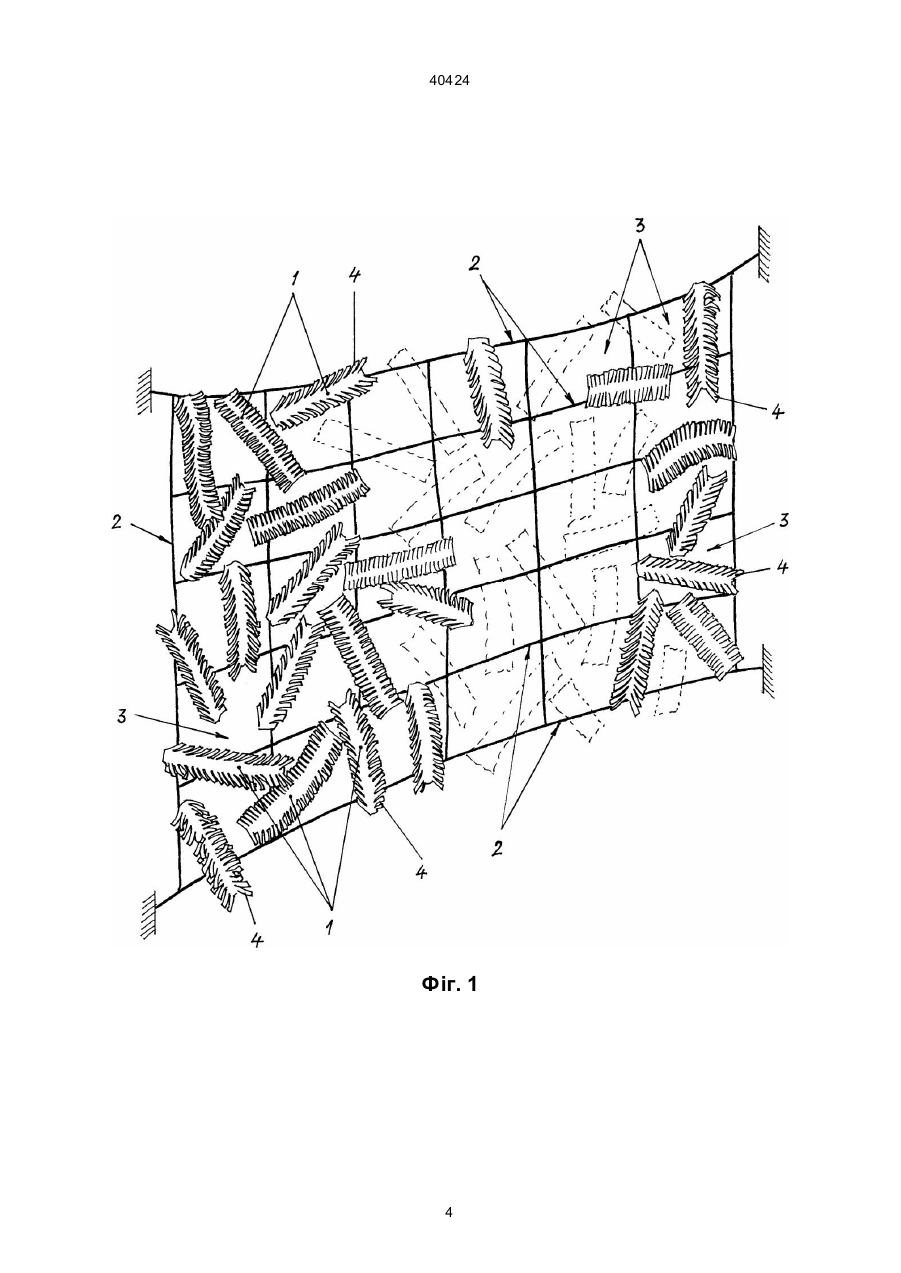

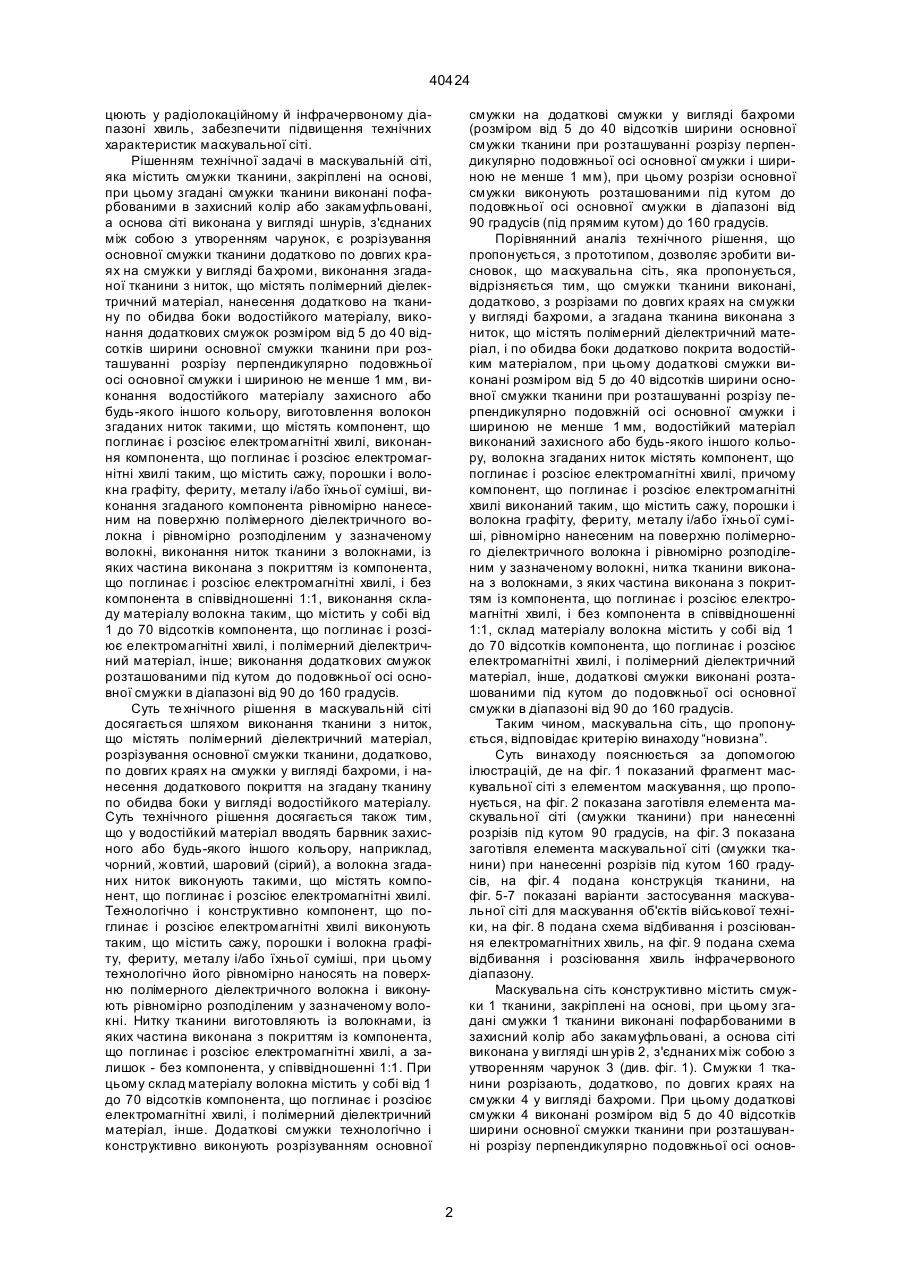

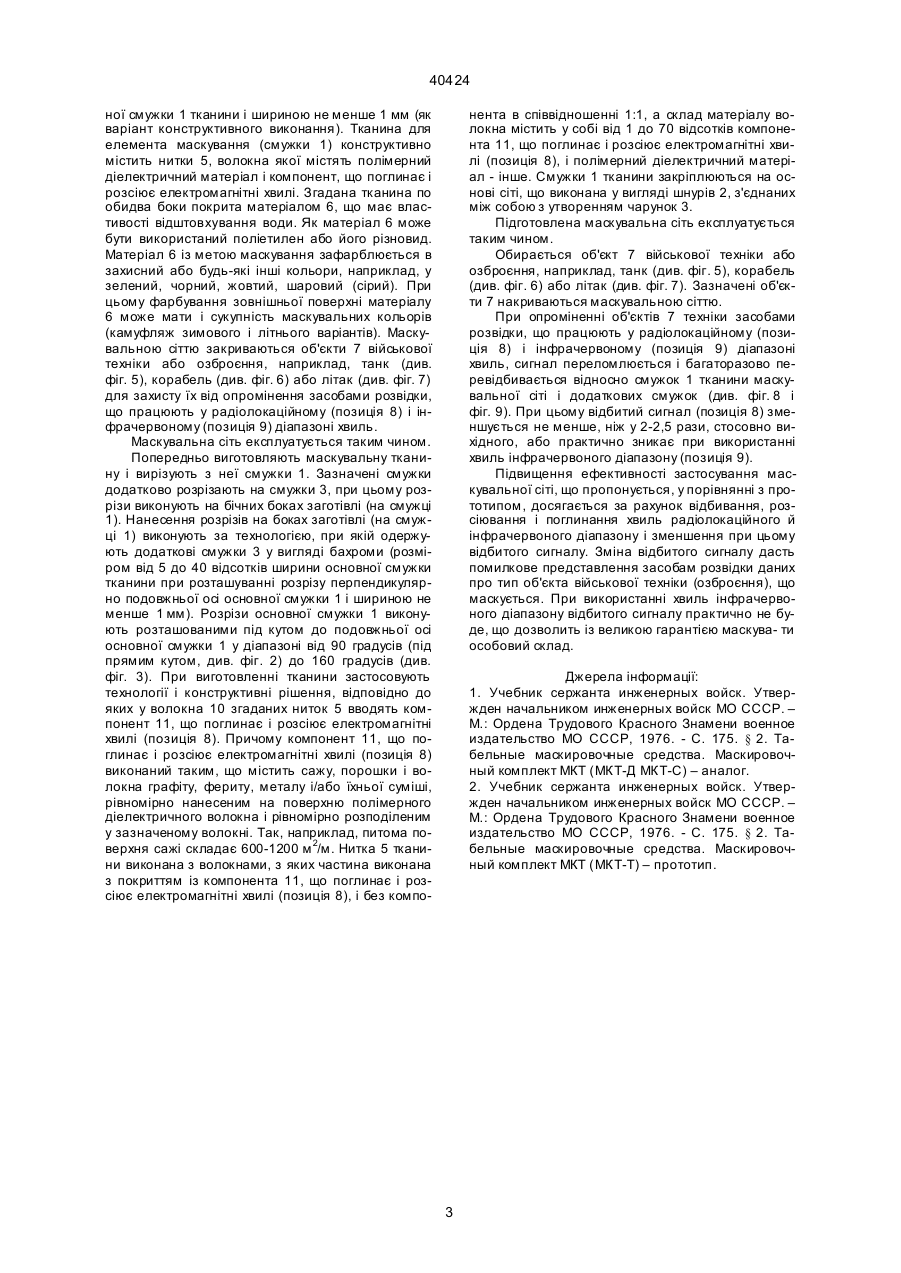

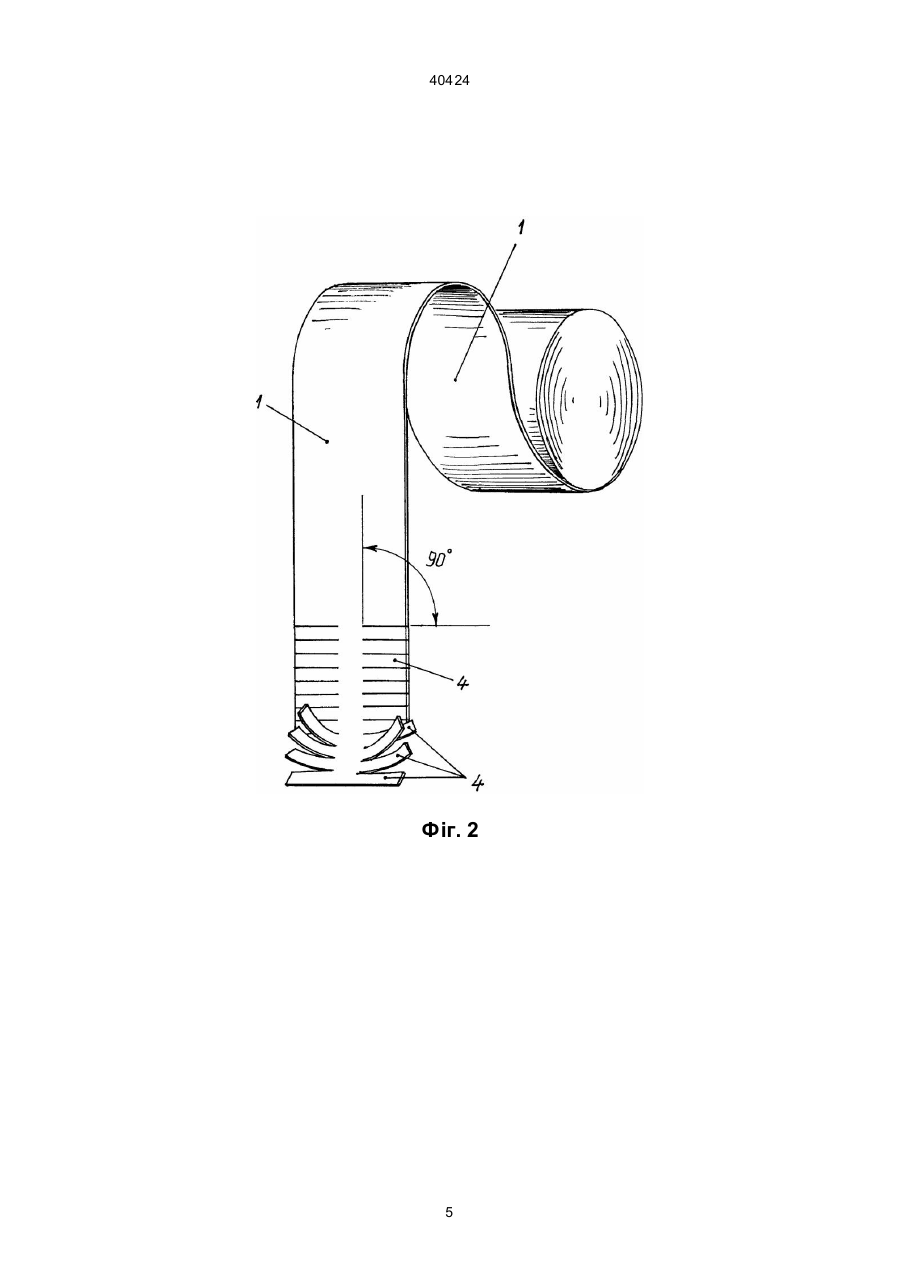

Маскувальна сіть, яка містить смужки тканини, що виконані закріпленими на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа сіті виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, яка відрізняється тим, що A (54) МАСКУВАЛЬНА СІТЬ 40424 цюють у радіолокаційному й інфрачервоному діапазоні хвиль, забезпечити підвищення технічних характеристик маскувальної сіті. Рішенням технічної задачі в маскувальній сіті, яка містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа сіті виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, є розрізування основної смужки тканини додатково по довгих краях на смужки у вигляді ба хроми, виконання згаданої тканини з ниток, що містять полімерний діелектричний матеріал, нанесення додатково на тканину по обидва боки водостійкого матеріалу, виконання додаткових смужок розміром від 5 до 40 відсотків ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжньої осі основної смужки і шириною не менше 1 мм, виконання водостійкого матеріалу захисного або будь-якого іншого кольору, виготовлення волокон згаданих ниток такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі, виконання компонента, що поглинає і розсіює електромагнітні хвилі таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, виконання згаданого компонента рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, виконання ниток тканини з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, виконання складу матеріалу волокна таким, що містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше; виконання додаткових смужок розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів. Суть те хнічного рішення в маскувальній сіті досягається шляхом виконання тканини з ниток, що містять полімерний діелектричний матеріал, розрізування основної смужки тканини, додатково, по довгих краях на смужки у вигляді бахроми, і нанесення додаткового покриття на згадану тканину по обидва боки у вигляді водостійкого матеріалу. Суть технічного рішення досягається також тим, що у водостійкий матеріал вводять барвник захисного або будь-якого іншого кольору, наприклад, чорний, жовтий, шаровий (сірий), а волокна згаданих ниток виконують такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі. Технологічно і конструктивно компонент, що поглинає і розсіює електромагнітні хвилі виконують таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, при цьому технологічно його рівномірно наносять на поверхню полімерного діелектричного волокна і виконують рівномірно розподіленим у зазначеному волокні. Нитку тканини виготовляють із волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, а залишок - без компонента, у співвідношенні 1:1. При цьому склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше. Додаткові смужки технологічно і конструктивно виконують розрізуванням основної смужки на додаткові смужки у вигляді бахроми (розміром від 5 до 40 відсотків ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжньої осі основної смужки і шириною не менше 1 мм), при цьому розрізи основної смужки виконують розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 градусів (під прямим кутом) до 160 градусів. Порівнянний аналіз технічного рішення, що пропонується, з прототипом, дозволяє зробити висновок, що маскувальна сіть, яка пропонується, відрізняється тим, що смужки тканини виконані, додатково, з розрізами по довгих краях на смужки у вигляді бахроми, а згадана тканина виконана з ниток, що містять полімерний діелектричний матеріал, і по обидва боки додатково покрита водостійким матеріалом, при цьому додаткові смужки виконані розміром від 5 до 40 відсотків ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжній осі основної смужки і шириною не менше 1 мм, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, з яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше, додаткові смужки виконані розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів. Таким чином, маскувальна сіть, що пропонується, відповідає критерію винаходу “новизна”. Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг. 1 показаний фрагмент маскувальної сіті з елементом маскування, що пропонується, на фіг. 2 показана заготівля елемента маскувальної сіті (смужки тканини) при нанесенні розрізів під кутом 90 градусів, на фіг. З показана заготівля елемента маскувальної сіті (смужки тканини) при нанесенні розрізів під кутом 160 градусів, на фіг. 4 подана конструкція тканини, на фіг. 5-7 показані варіанти застосування маскувальної сіті для маскування об'єктів військової техніки, на фіг. 8 подана схема відбивання і розсіювання електромагнітних хвиль, на фіг. 9 подана схема відбивання і розсіювання хвиль інфрачервоного діапазону. Маскувальна сіть конструктивно містить смужки 1 тканини, закріплені на основі, при цьому згадані смужки 1 тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа сіті виконана у вигляді шн урів 2, з'єднаних між собою з утворенням чарунок 3 (див. фіг. 1). Смужки 1 тканини розрізають, додатково, по довгих краях на смужки 4 у вигляді бахроми. При цьому додаткові смужки 4 виконані розміром від 5 до 40 відсотків ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжньої осі основ 2 40424 ної смужки 1 тканини і шириною не менше 1 мм (як варіант конструктивного виконання). Тканина для елемента маскування (смужки 1) конструктивно містить нитки 5, волокна якої містять полімерний діелектричний матеріал і компонент, що поглинає і розсіює електромагнітні хвилі. Згадана тканина по обидва боки покрита матеріалом 6, що має властивості відштовхування води. Як матеріал 6 може бути використаний поліетилен або його різновид. Матеріал 6 із метою маскування зафарблюється в захисний або будь-які інші кольори, наприклад, у зелений, чорний, жовтий, шаровий (сірий). При цьому фарбування зовнішньої поверхні матеріалу 6 може мати і сукупність маскувальних кольорів (камуфляж зимового і літнього варіантів). Маскувальною сіттю закриваються об'єкти 7 військової техніки або озброєння, наприклад, танк (див. фіг. 5), корабель (див. фіг. 6) або літак (див. фіг. 7) для захисту їх від опромінення засобами розвідки, що працюють у радіолокаційному (позиція 8) і інфрачервоному (позиція 9) діапазоні хвиль. Маскувальна сіть експлуатується таким чином. Попередньо виготовляють маскувальну тканину і вирізують з неї смужки 1. Зазначені смужки додатково розрізають на смужки 3, при цьому розрізи виконують на бічних боках заготівлі (на смужці 1). Нанесення розрізів на боках заготівлі (на смужці 1) виконують за технологією, при якій одержують додаткові смужки 3 у вигляді бахроми (розміром від 5 до 40 відсотків ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжньої осі основної смужки 1 і шириною не менше 1 мм). Розрізи основної смужки 1 виконують розташованими під кутом до подовжньої осі основної смужки 1 у діапазоні від 90 градусів (під прямим кутом, див. фіг. 2) до 160 градусів (див. фіг. 3). При виготовленні тканини застосовують технології і конструктивні рішення, відповідно до яких у волокна 10 згаданих ниток 5 вводять компонент 11, що поглинає і розсіює електромагнітні хвилі (позиція 8). Причому компонент 11, що поглинає і розсіює електромагнітні хвилі (позиція 8) виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні. Так, наприклад, питома поверхня сажі складає 600-1200 м 2/м. Нитка 5 тканини виконана з волокнами, з яких частина виконана з покриттям із компонента 11, що поглинає і розсіює електромагнітні хвилі (позиція 8), і без компо нента в співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента 11, що поглинає і розсіює електромагнітні хвилі (позиція 8), і полімерний діелектричний матеріал - інше. Смужки 1 тканини закріплюються на основі сіті, що виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок 3. Підготовлена маскувальна сіть експлуатується таким чином. Обирається об'єкт 7 військової техніки або озброєння, наприклад, танк (див. фіг. 5), корабель (див. фіг. 6) або літак (див. фіг. 7). Зазначені об'єкти 7 накриваються маскувальною сіттю. При опроміненні об'єктів 7 техніки засобами розвідки, що працюють у радіолокаційному (позиція 8) і інфрачервоному (позиція 9) діапазоні хвиль, сигнал переломлюється і багаторазово перевідбивається відносно смужок 1 тканини маскувальної сіті і додаткових смужок (див. фіг. 8 і фіг. 9). При цьому відбитий сигнал (позиція 8) зменшується не менше, ніж у 2-2,5 рази, стосовно вихідного, або практично зникає при використанні хвиль інфрачервоного діапазону (позиція 9). Підвищення ефективності застосування маскувальної сіті, що пропонується, у порівнянні з прототипом, досягається за рахунок відбивання, розсіювання і поглинання хвиль радіолокаційного й інфрачервоного діапазону і зменшення при цьому відбитого сигналу. Зміна відбитого сигналу дасть помилкове представлення засобам розвідки даних про тип об'єкта військової техніки (озброєння), що маскується. При використанні хвиль інфрачервоного діапазону відбитого сигналу практично не буде, що дозволить із великою гарантією маскува- ти особовий склад. Джерела інформації: 1. Учебник сержанта инженерных войск. Утвержден начальником инженерных войск МО СССР. – М.: Ордена Трудового Красного Знамени военное издательство МО СССР, 1976. - С. 175. § 2. Табельные маскировочные средства. Маскировочный комплект МКТ (МКТ-Д МКТ-С) – аналог. 2. Учебник сержанта инженерных войск. Утвержден начальником инженерных войск МО СССР. – М.: Ордена Трудового Красного Знамени военное издательство МО СССР, 1976. - С. 175. § 2. Табельные маскировочные средства. Маскировочный комплект МКТ (МКТ-Т) – прототип. 3 40424 Фіг. 1 4 40424 Фіг. 2 5 40424 Фіг. 3 6 40424 Фіг. 4 7 40424 Фіг. 5 Фіг. 6 Фіг. 7 8 40424 Фіг. 8 Фіг. 9 9 40424 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 10 40424 ___________________________________________________________ 11
