Маскувальна сіть

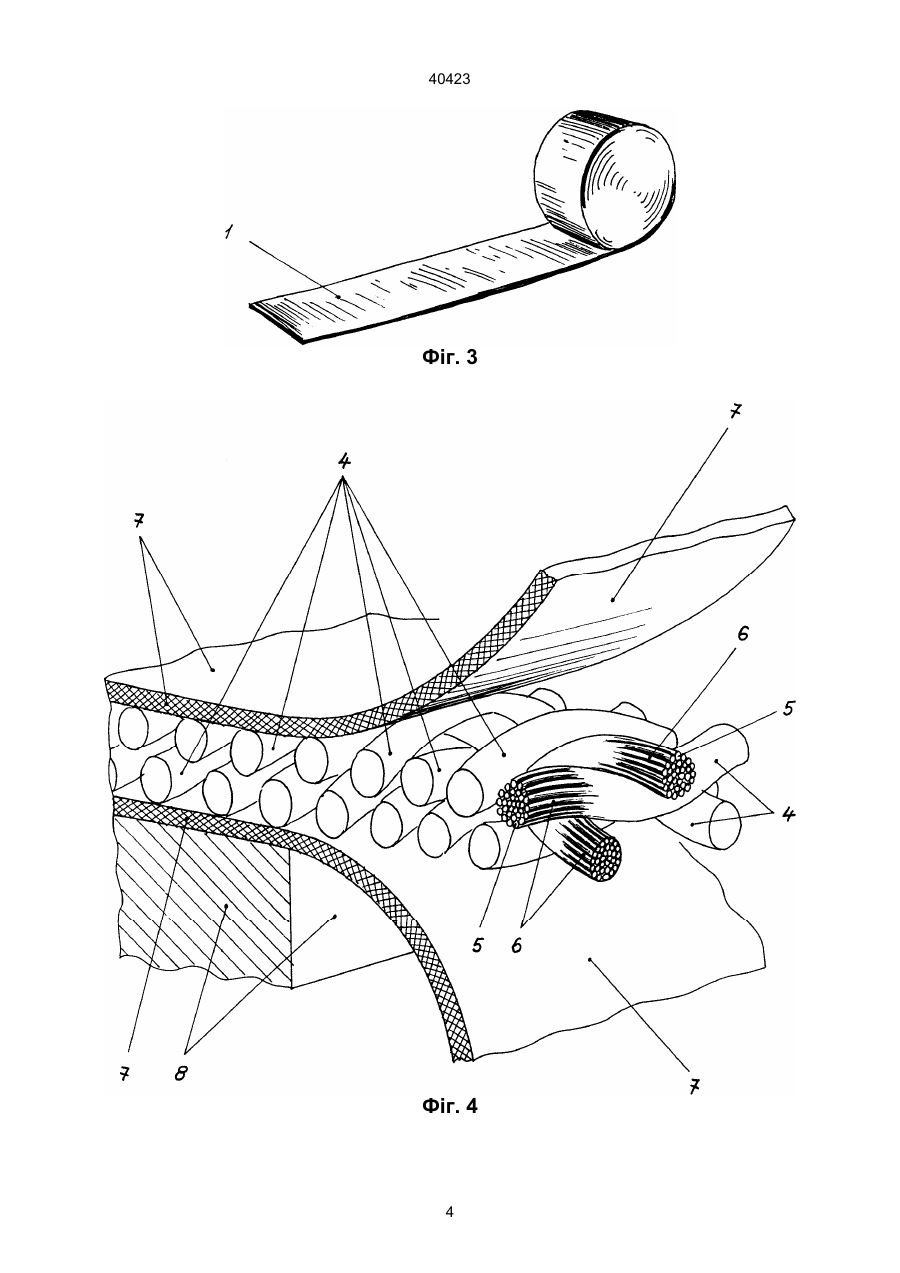

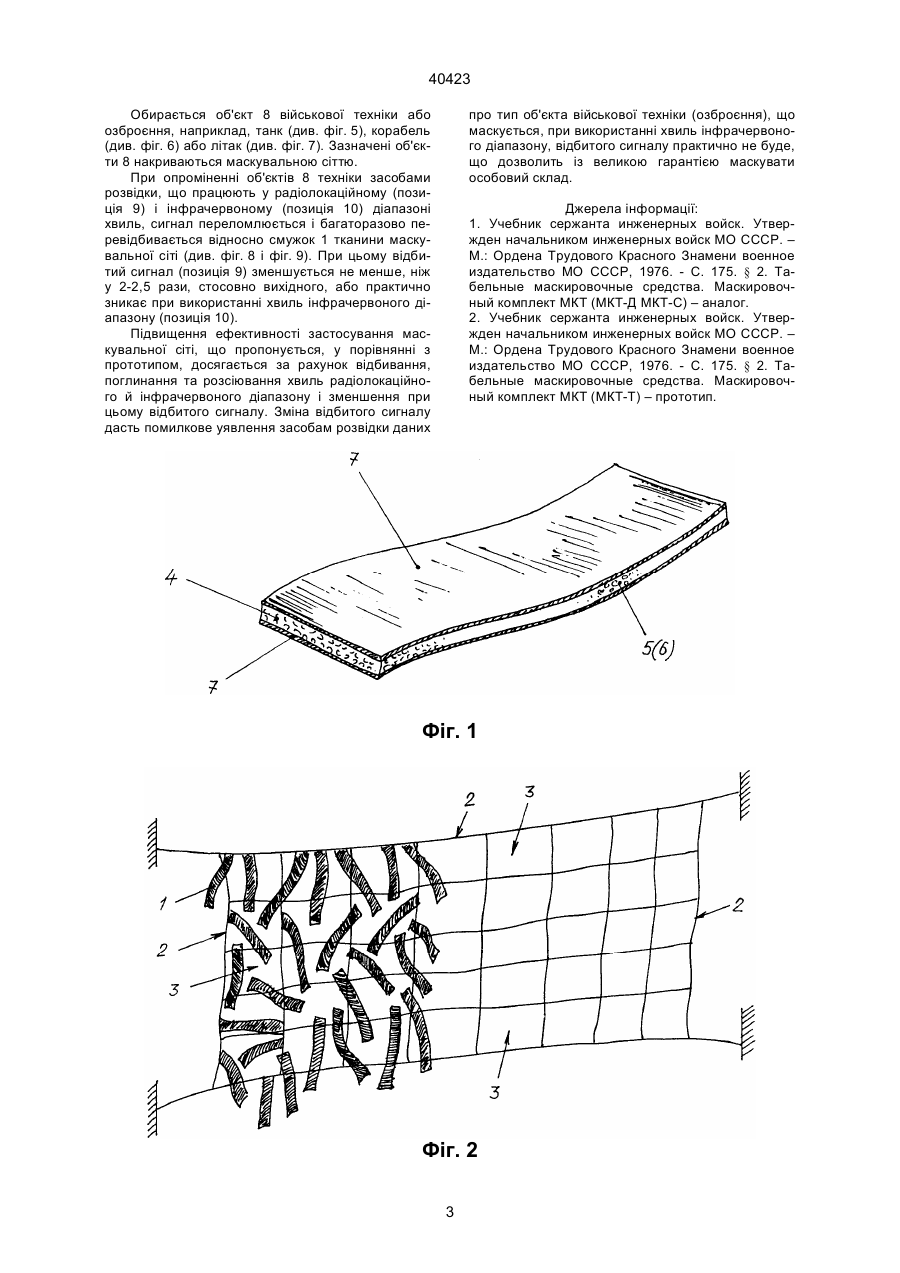

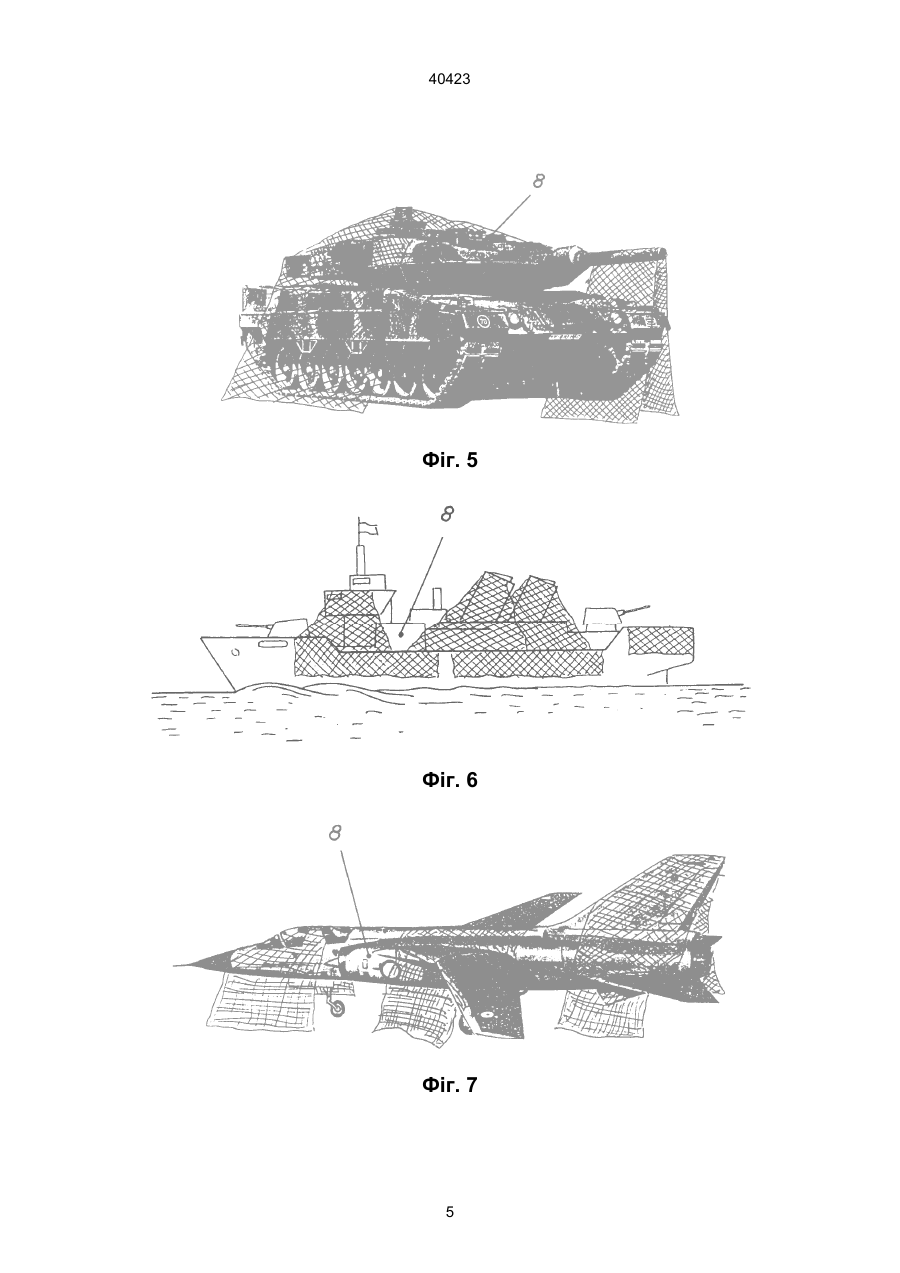

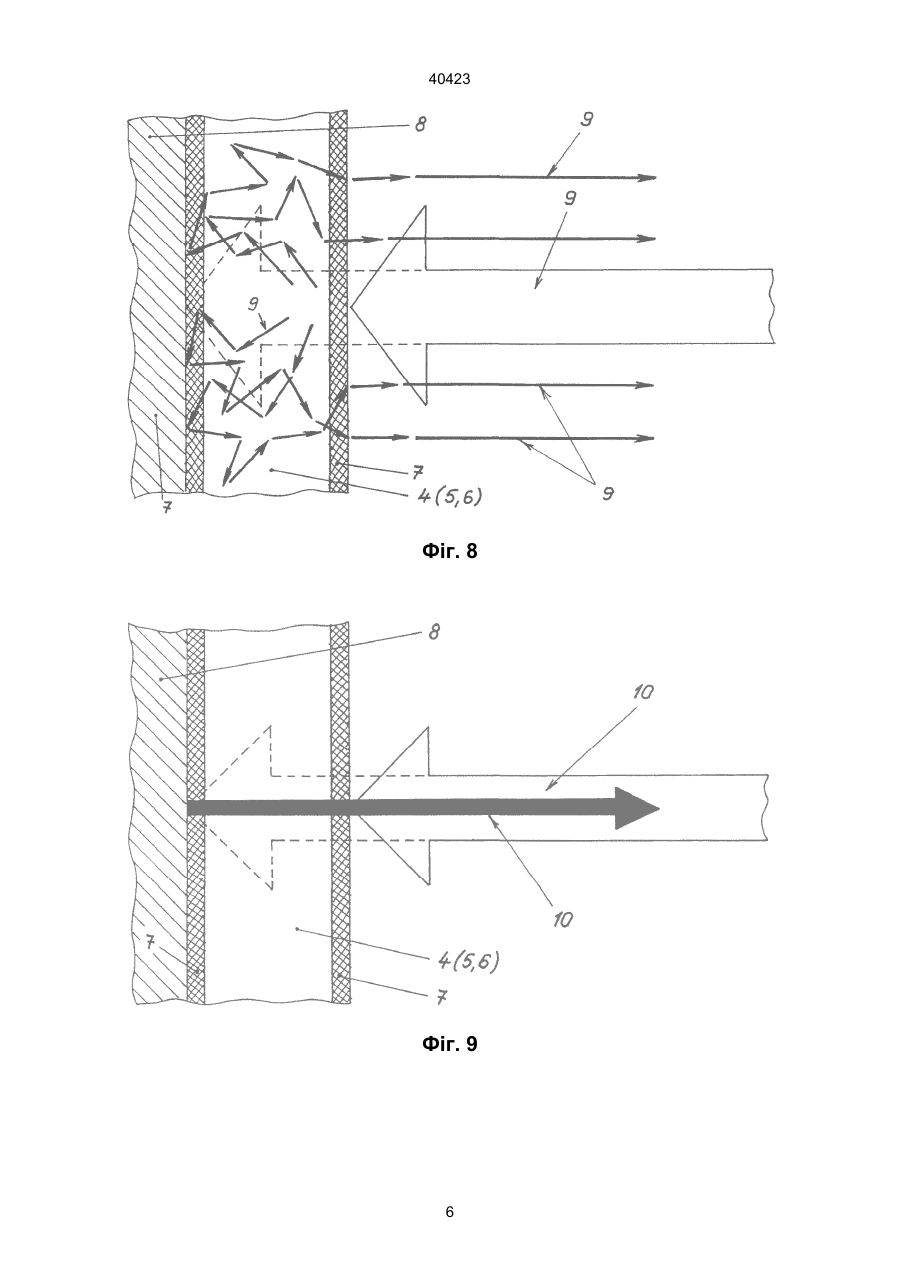

Маскувальна сіть, що містить смужки тканини, закріплені на основі, при цьому згадані смужки A (54) МАСКУВАЛЬНА СІТЬ 40423 достійкого матеріалу захисного або будь-якого іншого кольору, виготовлення волокон згаданих ниток такими, що містять компонент, який поглинає та розсіює електромагнітні хвилі, виконання компонента, що поглинає та розсіює електромагнітні хвилі, таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, виконання згаданого компонента рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, виконання ниток тканини з волокнами, з яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, виконання складу матеріалу волокна таким, що містить у собі від 1 до 70 відсотків компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше. Суть технічного рішення в маскувальній сіті досягається шляхом виконання тканини з ниток, що містять полімерний діелектричний матеріал, і додаткового покриття згаданої тканини з обох боків водостійким матеріалом. Суть технічного рішення досягається також тим, що у водостійкий матеріал вводять барвник захисного або будьякого іншого кольору, наприклад, чорний, жовтий, шаровий (сірий), а волокна згаданих ниток виконують такими, що містять компонент, що поглинає та розсіює електромагнітні хвилі. Технологічно і конструктивно компонент, що поглинає та розсіює електромагнітні хвилі виконують таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, при цьому технологічно його рівномірно наносять на поверхню полімерного діелектричного волокна і виконують рівномірно розподіленим у зазначеному волокні. Нитку тканини виготовляють із волокнами, з яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, а залишок - без компонента, у співвідношенні 1:1. При цьому склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше. Порівнянний аналіз технічного рішення, що пропонується, з прототипом дозволяє зробити висновок, що маскувальна сіть, що пропонується, відрізняється тим, що тканина виконана з ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток містять компонент, що поглинає та розсіює електромагнітні хвилі, причому компонент, що поглинає та розсіює електромагнітні хвилі виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, з яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше. Таким чином, маскувальна сіть, що пропонується, відповідає критерію винаходу “новизна”. Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг. 1 наданий загальний вигляд елемента маскування, на фіг. 2 показаний фрагмент маскувальної сіті, на фіг. З показана заготовка елемента маскувальної сіті перед наданням їй необхідної форми, на фіг. 4 надана конструкція тканини, на фіг. 5-7 показані варіанти застосування маскувальної сіті для маскування об'єктів військової техніки, на фіг. 8 надана схема відбивання і розсіювання електромагнітних хвиль, на фіг. 9 надана схема відбивання, поглинання і розсіювання хвиль інфрачервоного діапазону. Маскувальна сіть конструктивно містить смужки 1 тканини, закріплені на основі, при цьому згадані смужки 1 тканини виконані пофарбованими в захисний колір або закамуфльованими, а основа сіті виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок 3 (див. фіг. 2). Тканина для елемента маскування конструктивно містить нитки 4, волокна якої містять полімерний діелектричний матеріал 5 і компонент 6, що поглинає та розсіює електромагнітні хвилі. Згадана тканина з обох боків покрита матеріалом 7, що має властивості відштовхування води. Як матеріал 6 може бути використаний поліетилен або його різновид, що, із метою маскування, зафарблюється в захисний або будь-які інші кольори, наприклад, у зелений, чорний, жовтий, шаровий (сірий). При цьому фарбування зовнішньої поверхні матеріалу 6 може мати і сукупність маскувальних кольорів (камуфляж зимового або літнього варіантів). Маскувальною сіттю закриваються об'єкти 8 військової техніки або озброєння, наприклад, танк (див. фіг. 5), корабель (див. фіг. 6) або літак (див. фіг. 7) для захисту їх від опромінення засобами розвідки, що працюють у радіолокаційному (позиція 9) і інфрачервоному (позиція 10) діапазоні хвиль. Маскувальна сіть експлуатується таким чином. Попередньо виготовляють маскувальну тканину і вирізують із неї смужки 1. При виготовленні тканини застосовують технології і конструктивні рішення, відповідно до яких у волокна згаданих ниток 4 вводять компонент 6, що поглинає та розсіює електромагнітні хвилі (позиція 9). Причому компонент 6, що поглинає та розсіює електромагнітні хвилі (позиція 9), виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші. За технологією компонент 6 рівномірно наносять на поверхню полімерного діелектричного волокна 5, де він є рівномірно розподіленим у зазначеному волокні. Так, наприклад, питома поверхня сажі складає 600-1200 м2/м. Нитка 4 тканини виконана з волокнами, з яких частина виконана з покриттям із компонента 6, що поглинає та розсіює електромагнітні хвилі (позиція 9), і без компонента 6 у співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента 6, що поглинає та розсіює електромагнітні хвилі (позиція 9), і полімерний діелектричний матеріал 5 - інше. Смужки 1 тканини закріплюються на основі сіті, що виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок 3. Підготовлена маскувальна сіть експлуатується таким чином. 2 40423 Обирається об'єкт 8 військової техніки або озброєння, наприклад, танк (див. фіг. 5), корабель (див. фіг. 6) або літак (див. фіг. 7). Зазначені об'єкти 8 накриваються маскувальною сіттю. При опроміненні об'єктів 8 техніки засобами розвідки, що працюють у радіолокаційному (позиція 9) і інфрачервоному (позиція 10) діапазоні хвиль, сигнал переломлюється і багаторазово перевідбивається відносно смужок 1 тканини маскувальної сіті (див. фіг. 8 і фіг. 9). При цьому відбитий сигнал (позиція 9) зменшується не менше, ніж у 2-2,5 рази, стосовно вихідного, або практично зникає при використанні хвиль інфрачервоного діапазону (позиція 10). Підвищення ефективності застосування маскувальної сіті, що пропонується, у порівнянні з прототипом, досягається за рахунок відбивання, поглинання та розсіювання хвиль радіолокаційного й інфрачервоного діапазону і зменшення при цьому відбитого сигналу. Зміна відбитого сигналу дасть помилкове уявлення засобам розвідки даних про тип об'єкта військової техніки (озброєння), що маскується, при використанні хвиль інфрачервоного діапазону, відбитого сигналу практично не буде, що дозволить із великою гарантією маскувати особовий склад. Джерела інформації: 1. Учебник сержанта инженерных войск. Утвержден начальником инженерных войск МО СССР. – М.: Ордена Трудового Красного Знамени военное издательство МО СССР, 1976. - С. 175. § 2. Табельные маскировочные средства. Маскировочный комплект МКТ (МКТ-Д МКТ-С) – аналог. 2. Учебник сержанта инженерных войск. Утвержден начальником инженерных войск МО СССР. – М.: Ордена Трудового Красного Знамени военное издательство МО СССР, 1976. - С. 175. § 2. Табельные маскировочные средства. Маскировочный комплект МКТ (МКТ-Т) – прототип. Фіг. 1 Фіг. 2 3 40423 Фіг. 3 Фіг. 4 4 40423 Фіг. 5 Фіг. 6 Фіг. 7 5 40423 Фіг. 8 Фіг. 9 6 40423 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
