Маскувальна сіть

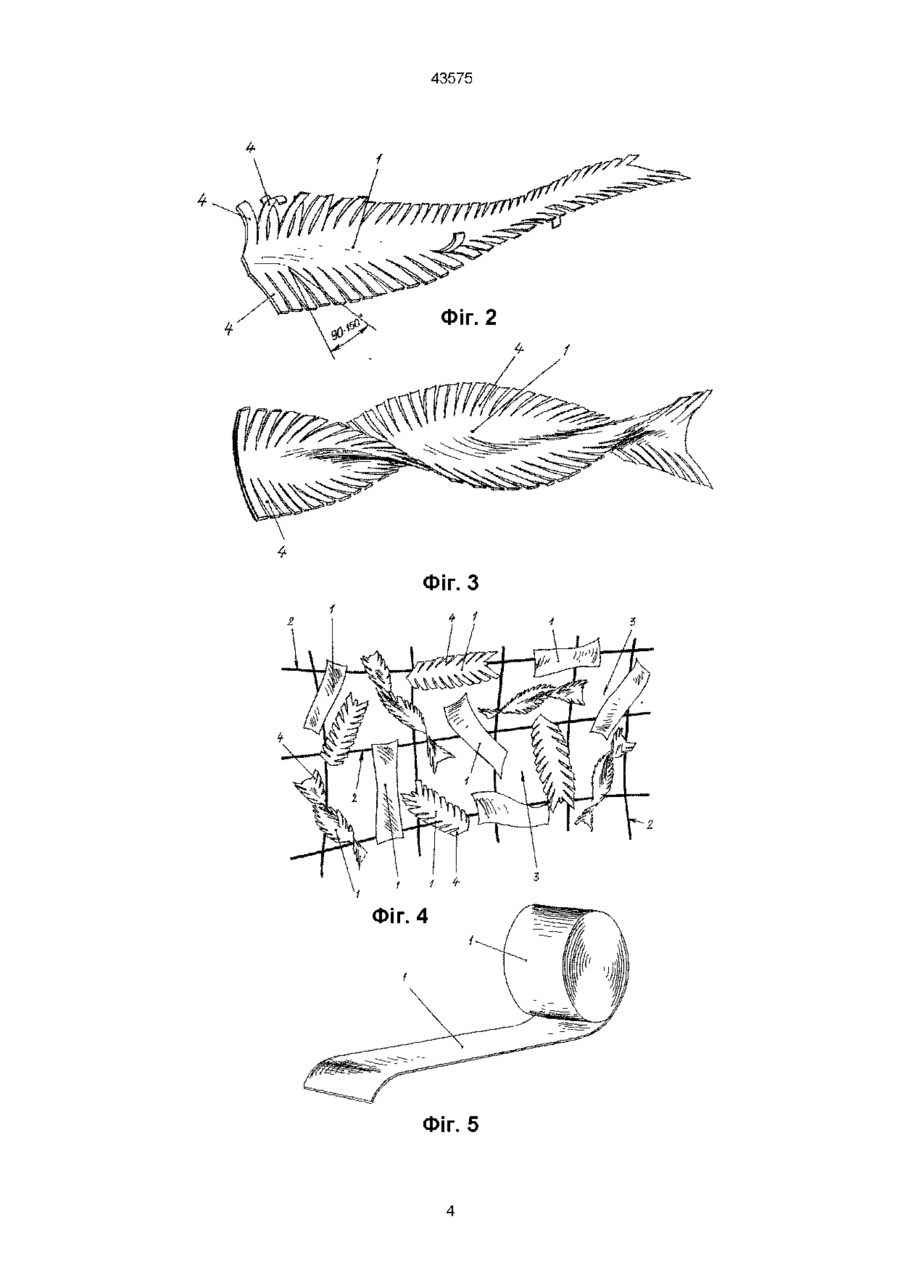

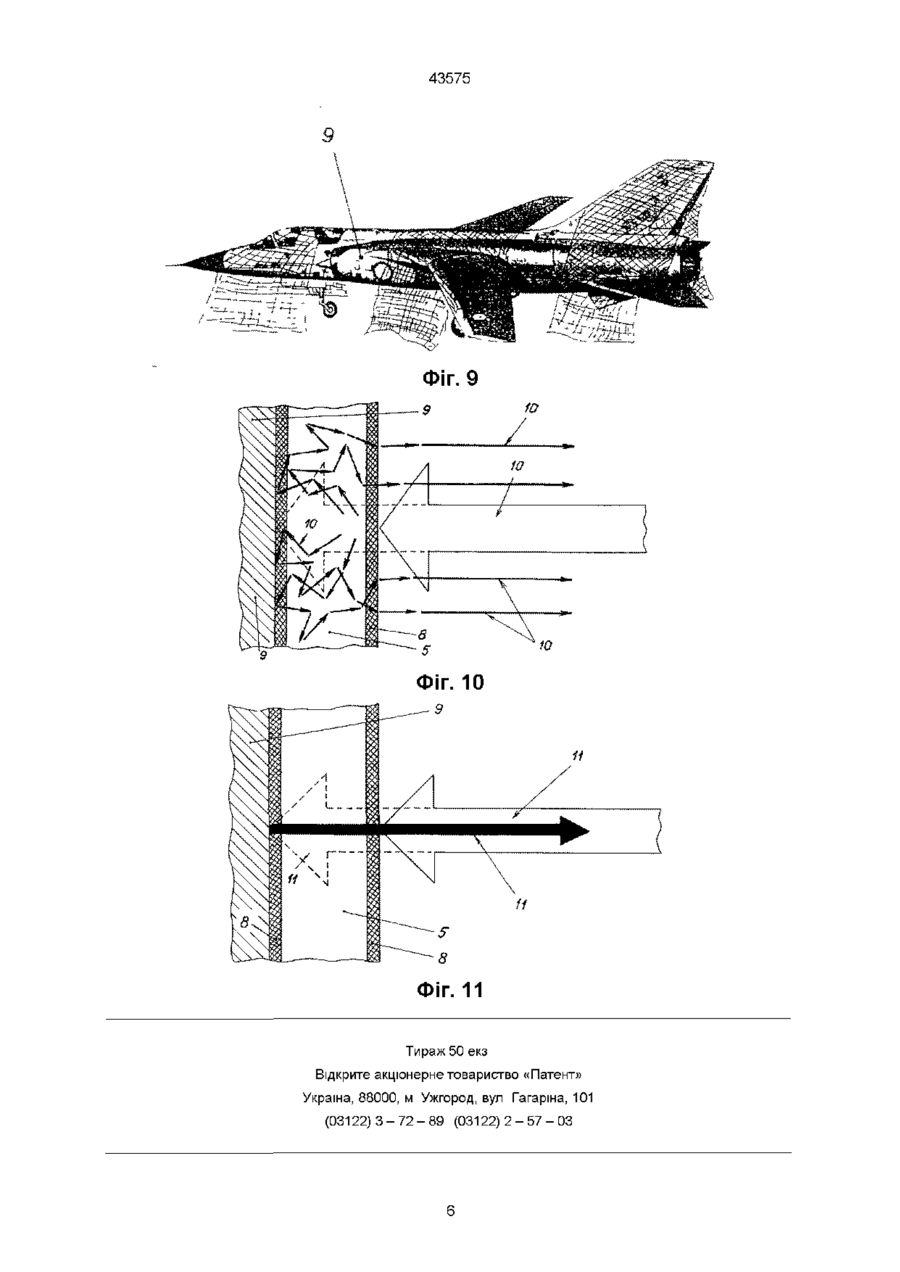

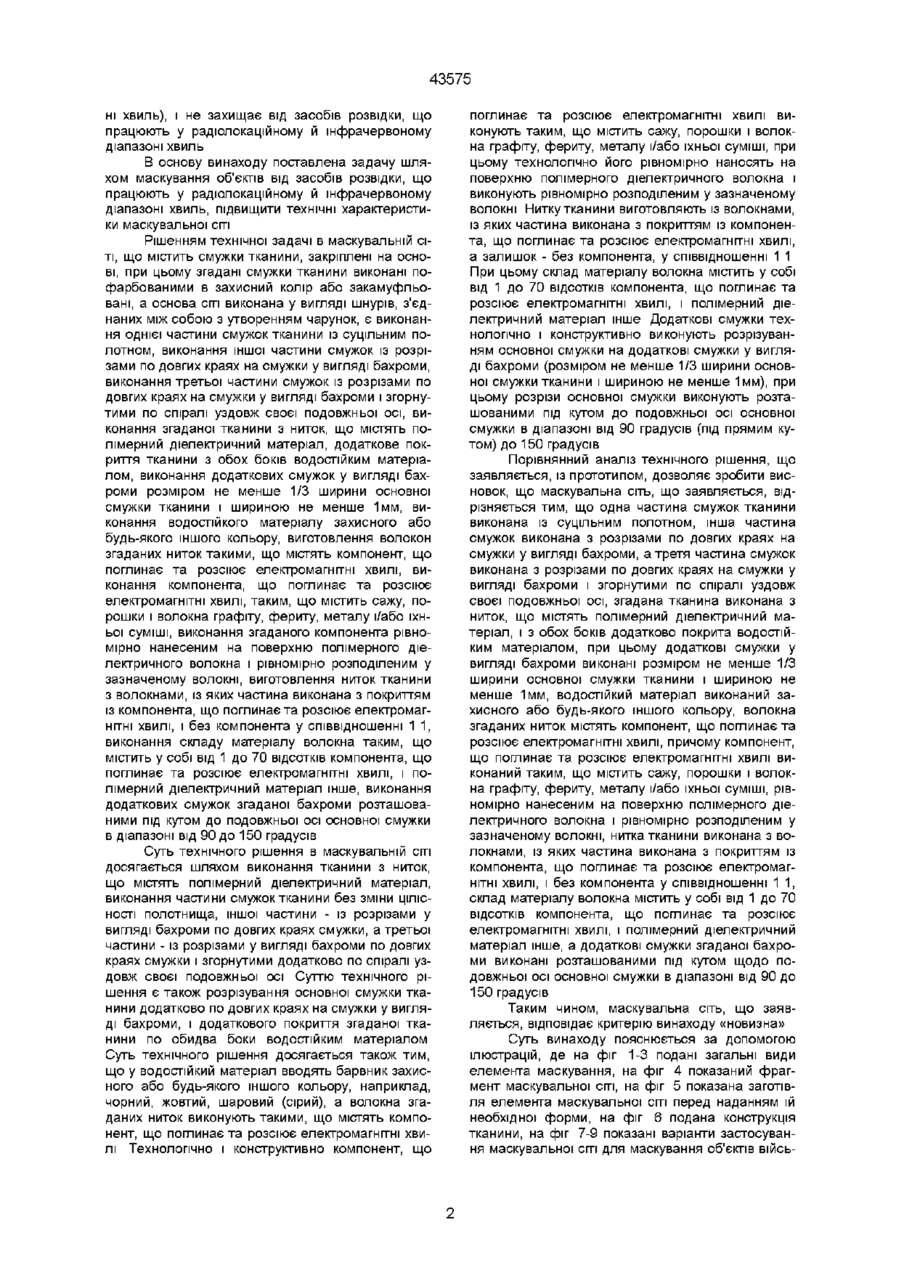

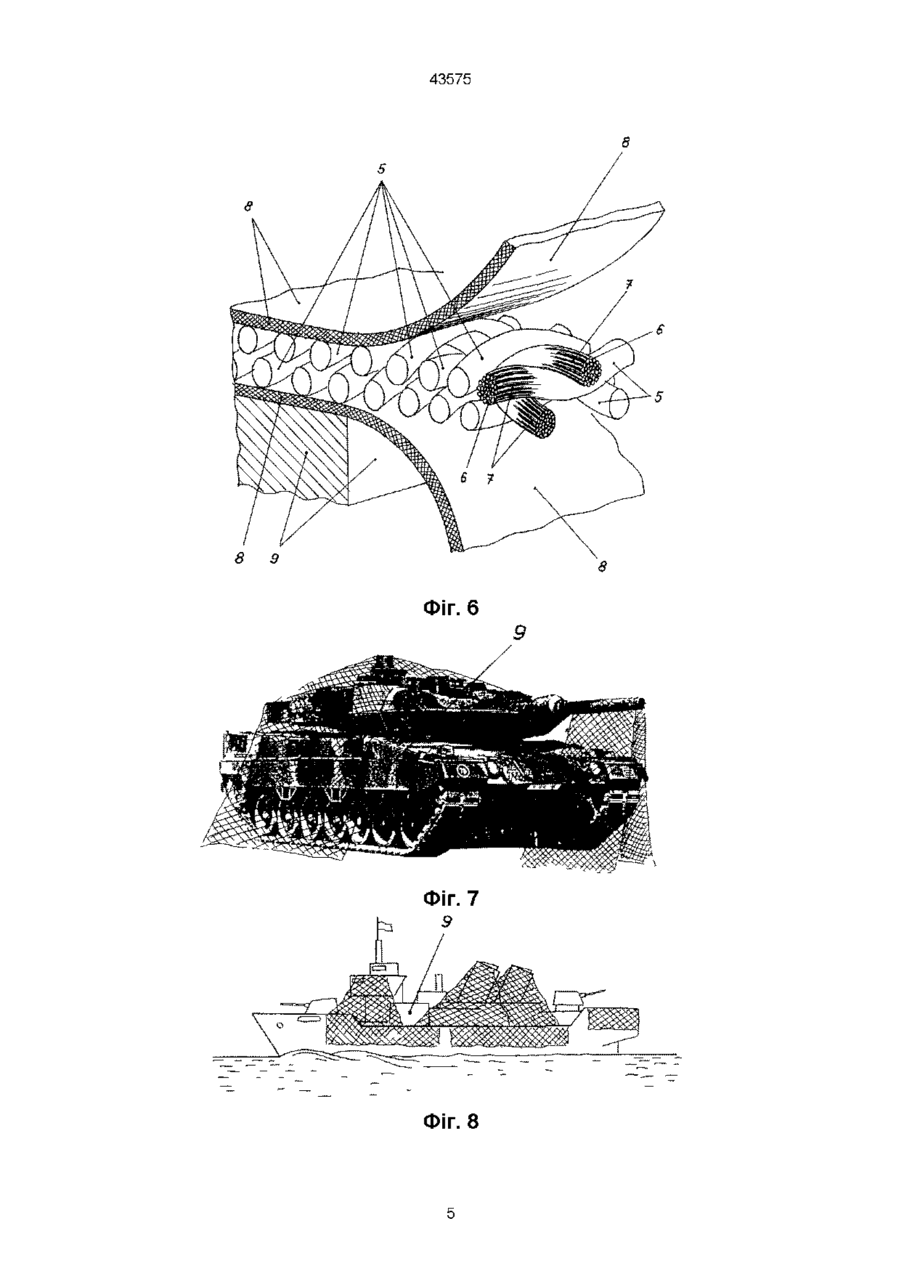

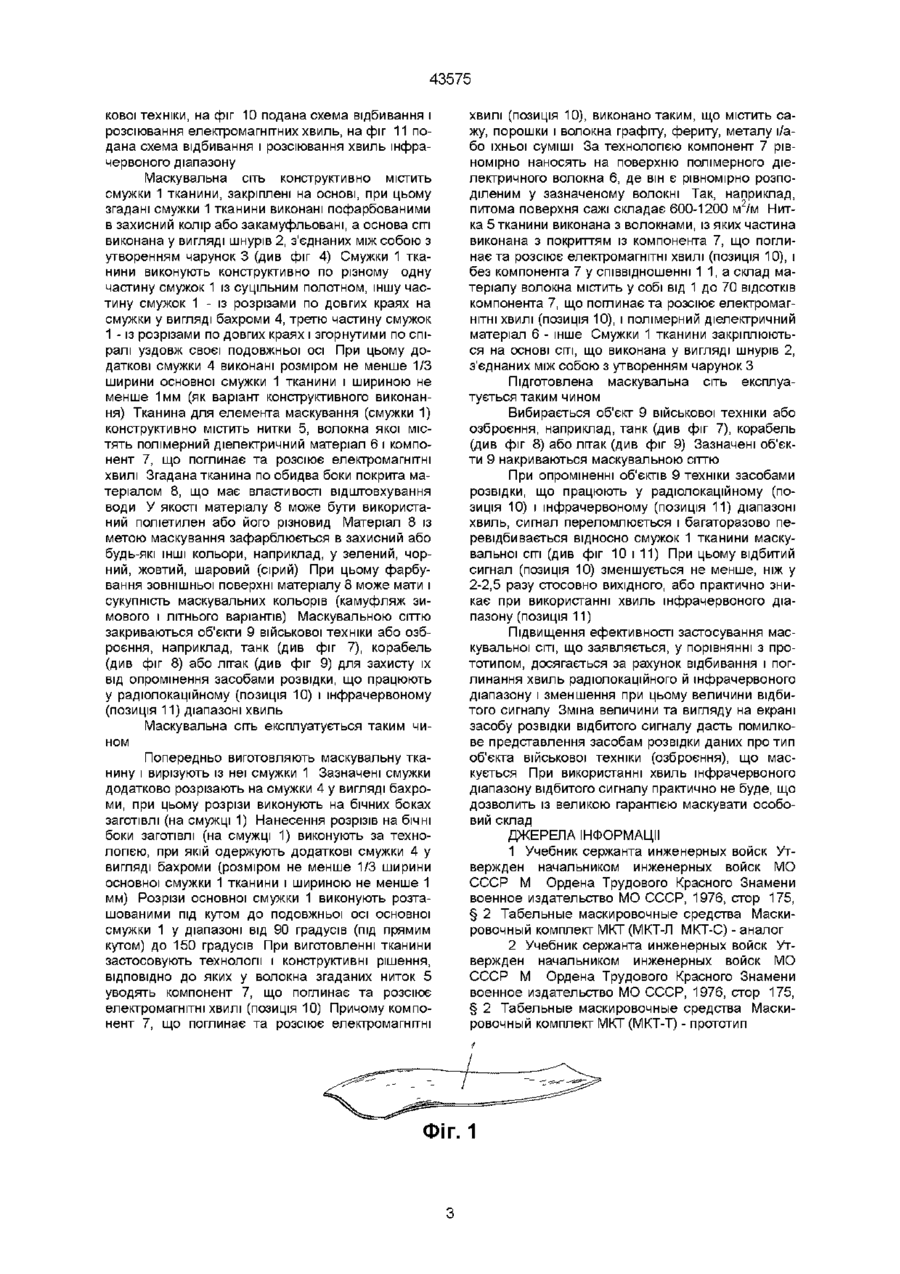

Маскувальна сіть, що містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа СІТІ виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, яка відрізняється тим, що одна частина смужок тканини виконана із суцільним полотном, Винахід відноситься до галузі озброєння, зокрема, до засобів маскування, а саме, до маскувальних сіток для маскування військових об'єктів, техніки, укриттів, будинків, місць розташування військ, а також для безпосереднього маскування особового складу Відома маскувальна сіть, що містить сітчасту тканину, пофарбовану в захисний колір [1] Недоліками відомої маскувальної СІТІ Є те, що вона маскує об'єкт (особовий склад) тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що пра Зоя друга частина смужок виконана з розрізами по довгих краях на смужки у вигляді бахроми, а третя частина смужок виконана з розрізами по довгих краях на смужки у вигляді бахроми і згорнутими по спіралі уздовж своєї подовжньої осі, згадана тканина виконана з ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому додаткові смужки у вигляді бахроми виконані розміром не менше 1/3 ширини основної смужки тканини і шириною не менше 1мм, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток містять компонент, що поглинає та розсіює електромагнітні хвилі, причому компонент, який поглинає та розсіює електромагнітні хвилі, виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, і без компонента в співвідношенні 1 1, склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал - решта, а додаткові смужки згаданої бахроми виконані розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 150 градусів ю ю СО цюють у радіолокаційному й інфрачервоному діапазоні хвиль Найбільш близьким технічним рішенням, обраним за прототип, є маскувальна сіть, що містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа cm виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок [2] Недоліками відомої маскувальної СІТІ, ЩО обрана за прототип, є те, що вона маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазо 43575 ні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль В основу винаходу поставлена задачу шляхом маскування об'єктів від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль, підвищити технічні характеристики маскувальної cm Рішенням технічної задачі в маскувальній СІТІ, що містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа cm виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, є виконання однієї частини смужок тканини із суцільним полотном, виконання іншої частини смужок із розрізами по довгих краях на смужки у вигляді бахроми, виконання третьої частини смужок із розрізами по довгих краях на смужки у вигляді бахроми і згорнутими по спіралі уздовж своєї подовжньої осі, виконання згаданої тканини з ниток, що містять полімерний діелектричний матеріал, додаткове покриття тканини з обох боків водостійким матеріалом, виконання додаткових смужок у вигляді бахроми розміром не менше 1/3 ширини основної смужки тканини і шириною не менше 1мм, виконання водостійкого матеріалу захисного або будь-якого іншого кольору, виготовлення волокон згаданих ниток такими, що містять компонент, що поглинає та розсіює електромагнітні хвилі, виконання компонента, що поглинає та розсіює електромагнітні хвилі, таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, виконання згаданого компонента рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, виготовлення ниток тканини з волокнами, із яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, і без компонента у співвідношенні 1 1, виконання складу матеріалу волокна таким, що містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше, виконання додаткових смужок згаданої бахроми розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 150 градусів Суть технічного рішення в маскувальній cm досягається шляхом виконання тканини з ниток, що містять полімерний діелектричний матеріал, виконання частини смужок тканини без зміни ЦІЛІСНОСТІ полотнища, іншої частини - із розрізами у вигляді бахроми по довгих краях смужки, а третьої частини - із розрізами у вигляді бахроми по довгих краях смужки і згорнутими додатково по спіралі уздовж своєї подовжньої осі Суттю технічного рішення є також розрізування основної смужки тканини додатково по довгих краях на смужки у вигляді бахроми, і додаткового покриття згаданої тканини по обидва боки водостійким матеріалом Суть технічного рішення досягається також тим, що у водостійкий матеріал вводять барвник захисного або будь-якого іншого кольору, наприклад, чорний, жовтий, шаровий (сірий), а волокна згаданих ниток виконують такими, що містять компонент, що поглинає та розсіює електромагнітні хвилі Технологічно і конструктивно компонент, що поглинає та розсіює електромагнітні хвилі виконують таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, при цьому технологічно його рівномірно наносять на поверхню полімерного діелектричного волокна і виконують рівномірно розподіленим у зазначеному волокні Нитку тканини виготовляють із волокнами, із яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, а залишок - без компонента, у співвідношенні 1 1 При цьому склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше Додаткові смужки технологічно і конструктивно виконують розрізуванням основної смужки на додаткові смужки у вигляді бахроми (розміром не менше 1/3 ширини основної смужки тканини і шириною не менше 1мм), при цьому розрізи основної смужки виконують розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 градусів (під прямим кутом) до 150 градусів Порівнянний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що маскувальна сіть, що заявляється, відрізняється тим, що одна частина смужок тканини виконана із суцільним полотном, інша частина смужок виконана з розрізами по довгих краях на смужки у вигляді бахроми, а третя частина смужок виконана з розрізами по довгих краях на смужки у вигляді бахроми і згорнутими по спіралі уздовж своєї подовжньої осі, згадана тканина виконана з ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому додаткові смужки у вигляді бахроми виконані розміром не менше 1/3 ширини основної смужки тканини і шириною не менше 1мм, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток містять компонент, що поглинає та розсіює електромагнітні хвилі, причому компонент, що поглинає та розсіює електромагнітні хвилі виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає та розсіює електромагнітні хвилі, і без компонента у співвідношенні 1 1, склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає та розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше, а додаткові смужки згаданої бахроми виконані розташованими під кутом щодо подовжньої осі основної смужки в діапазоні від 90 до 150 градусів Таким чином, маскувальна сіть, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1-3 подані загальні види елемента маскування, на фіг 4 показаний фрагмент маскувальної cm, на фіг 5 показана заготівля елемента маскувальної СІТІ перед наданням їй необхідної форми, на фіг 6подана конструкція тканини, на фіг 7-9 показані варіанти застосування маскувальної СІТІ ДЛЯ маскування об'єктів війсь 43575 кової техніки, на фіг 10 подана схема відбивання і розсіювання електромагнітних хвиль, на фіг 11 подана схема відбивання і розсіювання хвиль інфрачервоного діапазону Маскувальна сіть конструктивно містить смужки 1 тканини, закріплені на основі, при цьому згадані смужки 1 тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа cm виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок 3 (див фіг 4) Смужки 1 тканини виконують конструктивно по різному одну частину смужок 1 із суцільним полотном, іншу частину смужок 1 - із розрізами по довгих краях на смужки у вигляді бахроми 4, третю частину смужок 1 - із розрізами по довгих краях і згорнутими по спіралі уздовж своєї подовжньої осі При цьому додаткові смужки 4 виконані розміром не менше 1/3 ширини основної смужки 1 тканини і шириною не менше 1мм (як варіант конструктивного виконання) Тканина для елемента маскування (смужки 1) конструктивно містить нитки 5, волокна якої містять полімерний діелектричний матеріал 6 і компонент 7, що поглинає та розсіює електромагнітні хвилі Згадана тканина по обидва боки покрита матеріалом 8, що має властивості відштовхування води У якості матеріалу 8 може бути використаний поліетилен або його різновид Матеріал 8 із метою маскування зафарблюється в захисний або будь-які ІНШІ кольори, наприклад, у зелений, чорний, жовтий, шаровий (сірий) При цьому фарбування зовнішньої поверхні матеріалу 8 може мати і сукупність маскувальних кольорів (камуфляж зимового і літнього варіантів) Маскувальною сіттю закриваються об'єкти 9 військової техніки або озброєння, наприклад, танк (див фіг 7), корабель (див фіг 8) або лггак (див фіг 9) для захисту їх від опромінення засобами розвідки, що працюють у радіолокаційному (позиція 10) і інфрачервоному (позиція 11) діапазоні хвиль ном Маскувальна сіть експлуатується таким чи Попередньо виготовляють маскувальну тканину і вирізують із неї смужки 1 Зазначені смужки додатково розрізають на смужки 4 у вигляді бахроми, при цьому розрізи виконують на бічних боках заготівлі (на смужці 1) Нанесення розрізів на бічні боки заготівлі (на смужці 1) виконують за технологією, при якій одержують додаткові смужки 4 у вигляді бахроми (розміром не менше 1/3 ширини основної смужки 1 тканини і шириною не менше 1 мм) Розрізи основної смужки 1 виконують розташованими під кутом до подовжньої осі основної смужки 1 у діапазоні від 90 градусів (під прямим кутом) до 150 градусів При виготовленні тканини застосовують технології і конструктивні рішення, ВІДПОВІДНО до яких у волокна згаданих ниток 5 уводять компонент 7, що поглинає та розсіює електромагнітні хвилі (позиція 10) Причому компонент 7, що поглинає та розсіює електромагнітні хвилі (позиція 10), виконано таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші За технологією компонент 7 рівномірно наносять на поверхню полімерного діелектричного волокна 6, де він є рівномірно розподіленим у зазначеному волокні Так, наприклад, питома поверхня сажі складає 600-1200 м2/м Нитка 5 тканини виконана з волокнами, із яких частина виконана з покриттям із компонента 7, що поглинає та розсіює електромагнітні хвилі (позиція 10), і без компонента 7 у співвідношенні 1 1, а склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента 7, що поглинає та розсіює електромагнітні хвилі (позиція 10), і полімерний діелектричний матеріал 6 - інше Смужки 1 тканини закріплюються на основі cm, що виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок З Підготовлена маскувальна сіть експлуатується таким чином Вибирається об'єкт 9 військової техніки або озброєння, наприклад, танк (див фіг 7), корабель (див фіг 8) або лггак (див фіг 9) Зазначені об'єкти 9 накриваються маскувальною сіттю При опроміненні об'єктів 9 техніки засобами розвідки, що працюють у радіолокаційному (позиція 10) і інфрачервоному (позиція 11) діапазоні хвиль, сигнал переломлюється і багаторазово перевідбивається відносно смужок 1 тканини маскувальної cm (див фіг 10 і 11) При цьому відбитий сигнал (позиція 10) зменшується не менше, ніж у 2-2,5 разу стосовно вихідного, або практично зникає при використанні хвиль інфрачервоного діапазону (позиція 11) Підвищення ефективності застосування маскувальної СІТІ, що заявляється, у порівнянні з прототипом, досягається за рахунок відбивання і поглинання хвиль радіолокаційного й інфрачервоного діапазону і зменшення при цьому величини відбитого сигналу Зміна величини та вигляду на екрані засобу розвідки відбитого сигналу дасть помилкове представлення засобам розвідки даних про тип об'єкта військової техніки (озброєння), що маскується При використанні хвиль інфрачервоного діапазону відбитого сигналу практично не буде, що дозволить із великою гарантією маскувати особовий склад ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Учебник сержанта инженерных войск Утвержден начальником инженерных войск МО СССР М Ордена Трудового Красного Знамени военное издательство МО СССР, 1976, стор 175, § 2 Табельные маскировочные средства Маскировочный комплект МКТ (МКТ-Л МКТ-С) - аналог 2 Учебник сержанта инженерных войск Утвержден начальником инженерных войск МО СССР М Ордена Трудового Красного Знамени военное издательство МО СССР, 1976, стор 175, § 2 Табельные маскировочные средства Маскировочный комплект МКТ (МКТ-Т) - прототип ФІГ. 1 43575 Фіг. З Фіг. 5 43575 5 8 9 ФІГ. 6 Фіг. 8 43575 ФІГ. 11 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43575
