Пружна втулково-пальцева муфта

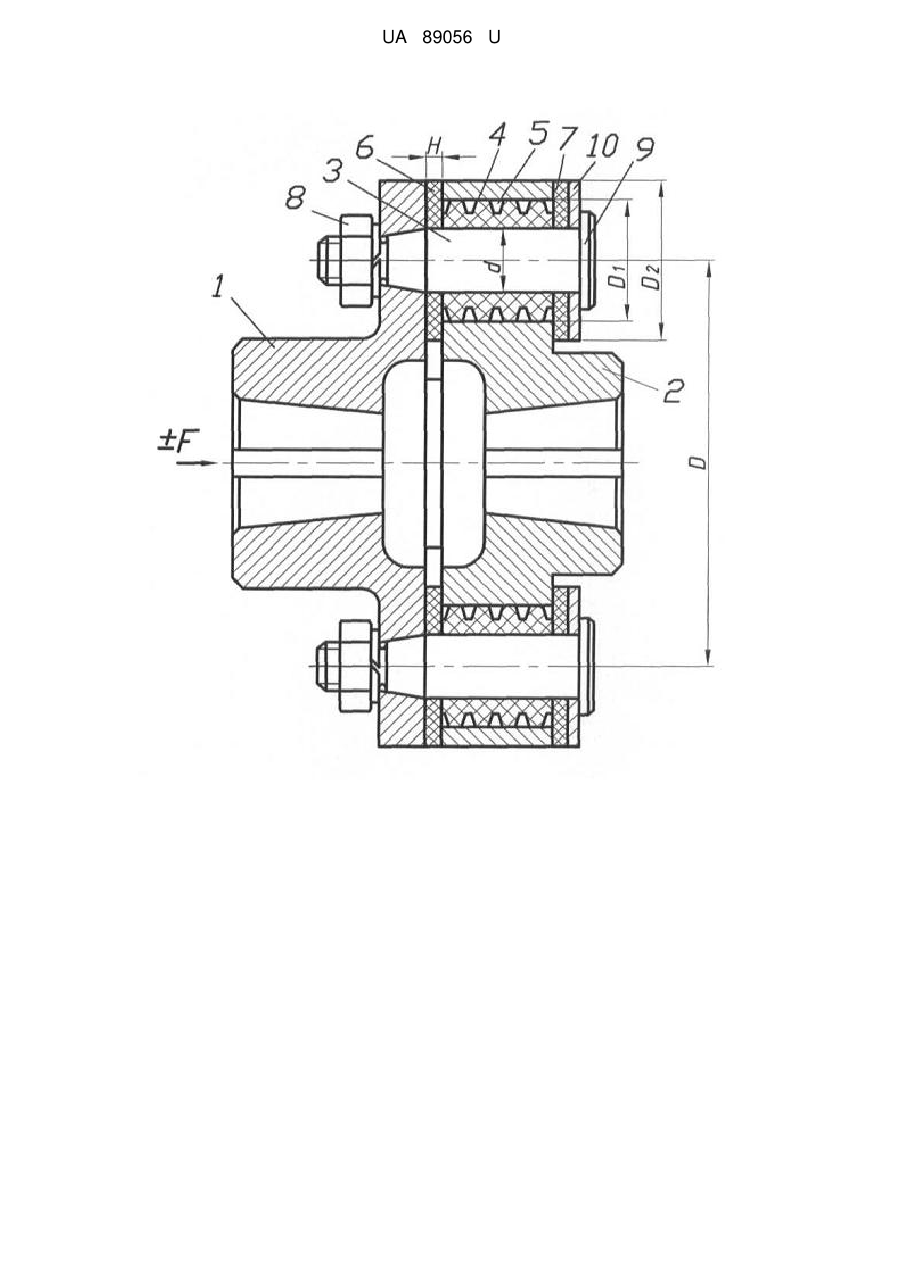

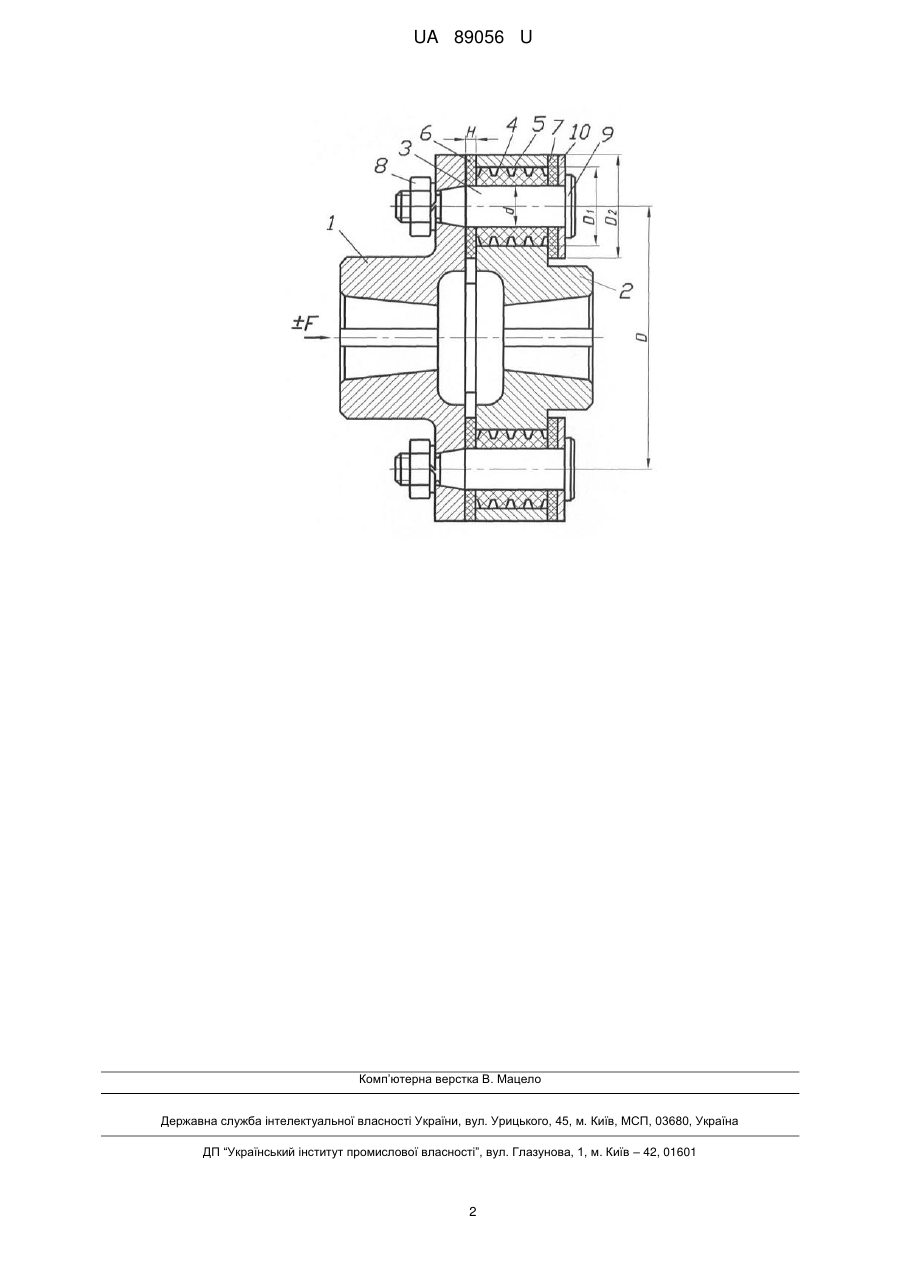

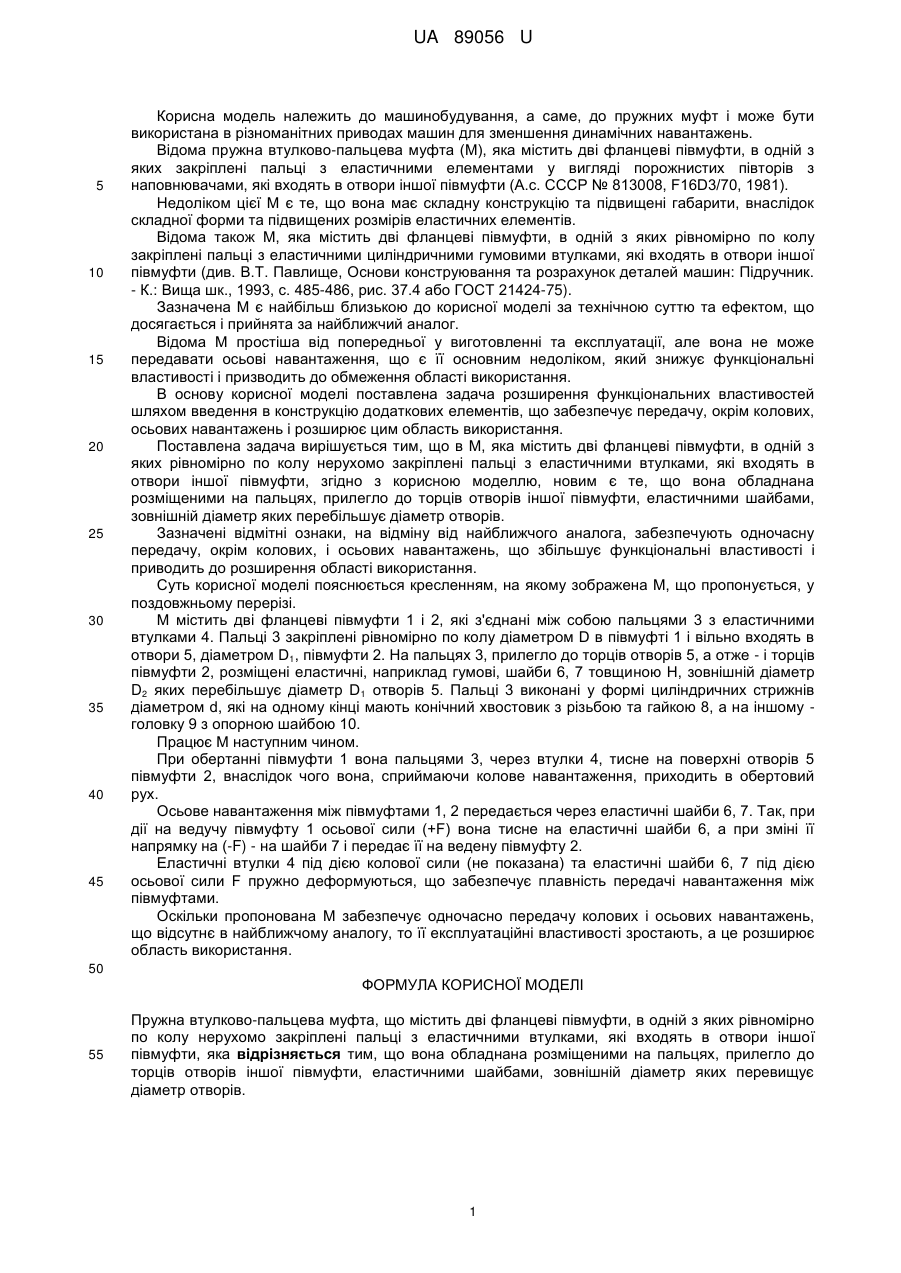

Реферат: Пружна втулково-пальцева муфта містить дві фланцеві півмуфти, в одній з яких рівномірно по колу нерухомо закріплені пальці з еластичними втулками, які входять в отвори іншої півмуфти. Вона обладнана розміщеними на пальцях, прилегло до торців отворів іншої півмуфти, еластичними шайбами, зовнішній діаметр яких перевищує діаметр отворів. UA 89056 U (54) ПРУЖНА ВТУЛКОВО-ПАЛЬЦЕВА МУФТА UA 89056 U UA 89056 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме, до пружних муфт і може бути використана в різноманітних приводах машин для зменшення динамічних навантажень. Відома пружна втулково-пальцева муфта (М), яка містить дві фланцеві півмуфти, в одній з яких закріплені пальці з еластичними елементами у вигляді порожнистих півторів з наповнювачами, які входять в отвори іншої півмуфти (А.с. СССР № 813008, F16D3/70, 1981). Недоліком цієї М є те, що вона має складну конструкцію та підвищені габарити, внаслідок складної форми та підвищених розмірів еластичних елементів. Відома також М, яка містить дві фланцеві півмуфти, в одній з яких рівномірно по колу закріплені пальці з еластичними циліндричними гумовими втулками, які входять в отвори іншої півмуфти (див. В.Т. Павлище, Основи конструювання та розрахунок деталей машин: Підручник. - К.: Вища шк., 1993, с. 485-486, рис. 37.4 або ГОСТ 21424-75). Зазначена М є найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається і прийнята за найближчий аналог. Відома М простіша від попередньої у виготовленні та експлуатації, але вона не може передавати осьові навантаження, що є її основним недоліком, який знижує функціональні властивості і призводить до обмеження області використання. В основу корисної моделі поставлена задача розширення функціональних властивостей шляхом введення в конструкцію додаткових елементів, що забезпечує передачу, окрім колових, осьових навантажень і розширює цим область використання. Поставлена задача вирішується тим, що в М, яка містить дві фланцеві півмуфти, в одній з яких рівномірно по колу нерухомо закріплені пальці з еластичними втулками, які входять в отвори іншої півмуфти, згідно з корисною моделлю, новим є те, що вона обладнана розміщеними на пальцях, прилегло до торців отворів іншої півмуфти, еластичними шайбами, зовнішній діаметр яких перебільшує діаметр отворів. Зазначені відмітні ознаки, на відміну від найближчого аналога, забезпечують одночасну передачу, окрім колових, і осьових навантажень, що збільшує функціональні властивості і приводить до розширення області використання. Суть корисної моделі пояснюється кресленням, на якому зображена М, що пропонується, у поздовжньому перерізі. М містить дві фланцеві півмуфти 1 і 2, які з'єднані між собою пальцями 3 з еластичними втулками 4. Пальці 3 закріплені рівномірно по колу діаметром D в півмуфті 1 і вільно входять в отвори 5, діаметром D1, півмуфти 2. На пальцях 3, прилегло до торців отворів 5, а отже - і торців півмуфти 2, розміщені еластичні, наприклад гумові, шайби 6, 7 товщиною Н, зовнішній діаметр D2 яких перебільшує діаметр D1 отворів 5. Пальці 3 виконані у формі циліндричних стрижнів діаметром d, які на одному кінці мають конічний хвостовик з різьбою та гайкою 8, а на іншому головку 9 з опорною шайбою 10. Працює М наступним чином. При обертанні півмуфти 1 вона пальцями 3, через втулки 4, тисне на поверхні отворів 5 півмуфти 2, внаслідок чого вона, сприймаючи колове навантаження, приходить в обертовий рух. Осьове навантаження між півмуфтами 1, 2 передається через еластичні шайби 6, 7. Так, при дії на ведучу півмуфту 1 осьової сили (+F) вона тисне на еластичні шайби 6, а при зміні її напрямку на (-F) - на шайби 7 і передає її на ведену півмуфту 2. Еластичні втулки 4 під дією колової сили (не показана) та еластичні шайби 6, 7 під дією осьової сили F пружно деформуються, що забезпечує плавність передачі навантаження між півмуфтами. Оскільки пропонована М забезпечує одночасно передачу колових і осьових навантажень, що відсутнє в найближчому аналогу, то її експлуатаційні властивості зростають, а це розширює область використання. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пружна втулково-пальцева муфта, що містить дві фланцеві півмуфти, в одній з яких рівномірно по колу нерухомо закріплені пальці з еластичними втулками, які входять в отвори іншої півмуфти, яка відрізняється тим, що вона обладнана розміщеними на пальцях, прилегло до торців отворів іншої півмуфти, еластичними шайбами, зовнішній діаметр яких перевищує діаметр отворів. 1 UA 89056 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
