Болт з нормованою силою затяжки

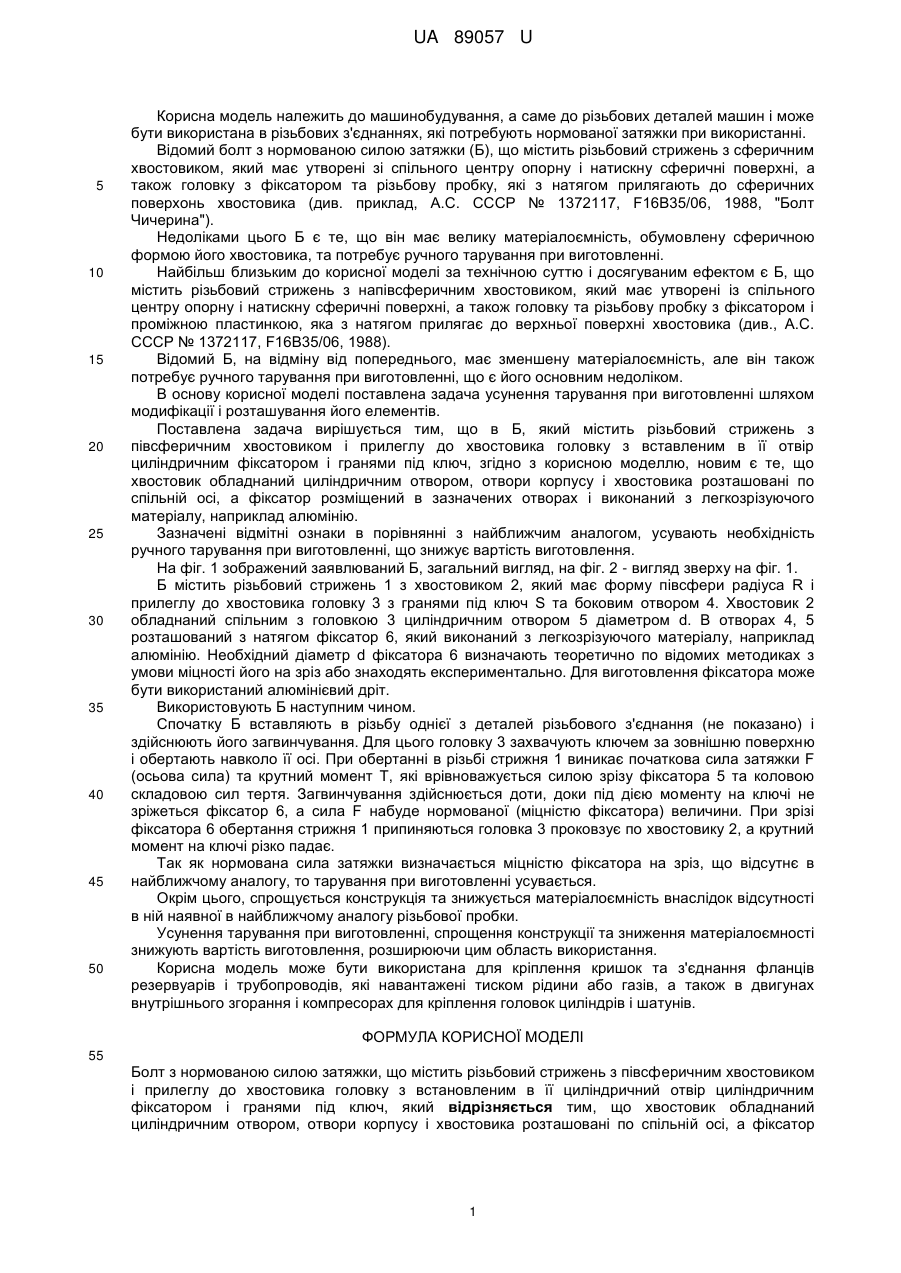

Реферат: UA 89057 U UA 89057 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до різьбових деталей машин і може бути використана в різьбових з'єднаннях, які потребують нормованої затяжки при використанні. Відомий болт з нормованою силою затяжки (Б), що містить різьбовий стрижень з сферичним хвостовиком, який має утворені зі спільного центру опорну і натискну сферичні поверхні, а також головку з фіксатором та різьбову пробку, які з натягом прилягають до сферичних поверхонь хвостовика (див. приклад, А.С. СССР № 1372117, F16B35/06, 1988, "Болт Чичерина"). Недоліками цього Б є те, що він має велику матеріалоємність, обумовлену сферичною формою його хвостовика, та потребує ручного тарування при виготовленні. Найбільш близьким до корисної моделі за технічною суттю і досягуваним ефектом є Б, що містить різьбовий стрижень з напівсферичним хвостовиком, який має утворені із спільного центру опорну і натискну сферичні поверхні, а також головку та різьбову пробку з фіксатором і проміжною пластинкою, яка з натягом прилягає до верхньої поверхні хвостовика (див., А.С. СССР № 1372117, F16B35/06, 1988). Відомий Б, на відміну від попереднього, має зменшену матеріалоємність, але він також потребує ручного тарування при виготовленні, що є його основним недоліком. В основу корисної моделі поставлена задача усунення тарування при виготовленні шляхом модифікації і розташування його елементів. Поставлена задача вирішується тим, що в Б, який містить різьбовий стрижень з півсферичним хвостовиком і прилеглу до хвостовика головку з вставленим в її отвір циліндричним фіксатором і гранями під ключ, згідно з корисною моделлю, новим є те, що хвостовик обладнаний циліндричним отвором, отвори корпусу і хвостовика розташовані по спільній осі, а фіксатор розміщений в зазначених отворах і виконаний з легкозрізуючого матеріалу, наприклад алюмінію. Зазначені відмітні ознаки в порівнянні з найближчим аналогом, усувають необхідність ручного тарування при виготовленні, що знижує вартість виготовлення. На фіг. 1 зображений заявлюваний Б, загальний вигляд, на фіг. 2 - вигляд зверху на фіг. 1. Б містить різьбовий стрижень 1 з хвостовиком 2, який має форму півсфери радіуса R і прилеглу до хвостовика головку 3 з гранями під ключ S та боковим отвором 4. Хвостовик 2 обладнаний спільним з головкою 3 циліндричним отвором 5 діаметром d. В отворах 4, 5 розташований з натягом фіксатор 6, який виконаний з легкозрізуючого матеріалу, наприклад алюмінію. Необхідний діаметр d фіксатора 6 визначають теоретично по відомих методиках з умови міцності його на зріз або знаходять експериментально. Для виготовлення фіксатора може бути використаний алюмінієвий дріт. Використовують Б наступним чином. Спочатку Б вставляють в різьбу однієї з деталей різьбового з'єднання (не показано) і здійснюють його загвинчування. Для цього головку 3 захвачують ключем за зовнішню поверхню і обертають навколо її осі. При обертанні в різьбі стрижня 1 виникає початкова сила затяжки F (осьова сила) та крутний момент Т, які врівноважується силою зрізу фіксатора 5 та коловою складовою сил тертя. Загвинчування здійснюється доти, доки під дією моменту на ключі не зріжеться фіксатор 6, а сила F набуде нормованої (міцністю фіксатора) величини. При зрізі фіксатора 6 обертання стрижня 1 припиняються головка 3 проковзує по хвостовику 2, а крутний момент на ключі різко падає. Так як нормована сила затяжки визначається міцністю фіксатора на зріз, що відсутнє в найближчому аналогу, то тарування при виготовленні усувається. Окрім цього, спрощується конструкція та знижується матеріалоємність внаслідок відсутності в ній наявної в найближчому аналогу різьбової пробки. Усунення тарування при виготовленні, спрощення конструкції та зниження матеріалоємності знижують вартість виготовлення, розширюючи цим область використання. Корисна модель може бути використана для кріплення кришок та з'єднання фланців резервуарів і трубопроводів, які навантажені тиском рідини або газів, а також в двигунах внутрішнього згорання і компресорах для кріплення головок циліндрів і шатунів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Болт з нормованою силою затяжки, що містить різьбовий стрижень з півсферичним хвостовиком і прилеглу до хвостовика головку з встановленим в її циліндричний отвір циліндричним фіксатором і гранями під ключ, який відрізняється тим, що хвостовик обладнаний циліндричним отвором, отвори корпусу і хвостовика розташовані по спільній осі, а фіксатор 1 UA 89057 U розміщений в зазначених отворах і виконаний з легкозрізуючого матеріалу, наприклад алюмінію. 2 UA 89057 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
