Лакофарбова композиція
Номер патенту: 8908
Опубліковано: 15.08.2005
Автори: Шевченко Людмила Іванівна, Матвієнко Галина Борисівна, Курто Наталія Олексіївна, Павлюк Сергій Климович
Формула / Реферат
1. Лакофарбова композиція, що містить суспензію в плівкоутворювачі, який являє собою гліфталевий лак, пігментів, наповнювачів, сикативу, стабілізуючих речовин, розчинників і речовин, що перешкоджають корозії, яка відрізняється тим, що вона містить як речовину, що перешкоджає корозії, модифікатор іржі.
2. Композиція за п. 1, яка відрізняється тим, що як плівкоутворювач використаний гліфталевий лак ГФ-01, як пігменти - червоний залізоокисний пігмент і сурик залізний, як наповнювачі - тальк, діоксид титану і оксид цинку, як стабілізуючі речовини - аеросил і метилетилкетоксим, як модифікатор іржі - модифікатор іржі порошковий лігніновий при такому співвідношенні компонентів, мас. %:
гліфталевий лак ГФ-01
35-70
модифікатор іржі порошковий лігніновий
4,2-10,1
діоксид титану
2,8-10,1
оксид цинку
3,1-11,2
аеросил
0,1-1,8
метилетилкетоксим
0,05-0,25
сикатив
0,08-2,25
тальк
5,2-28,4
пігмент червоний залізоокисний
2,2-12,4
сурик залізний
4,2-15,7
розчинник
4,8-12,8.
Текст

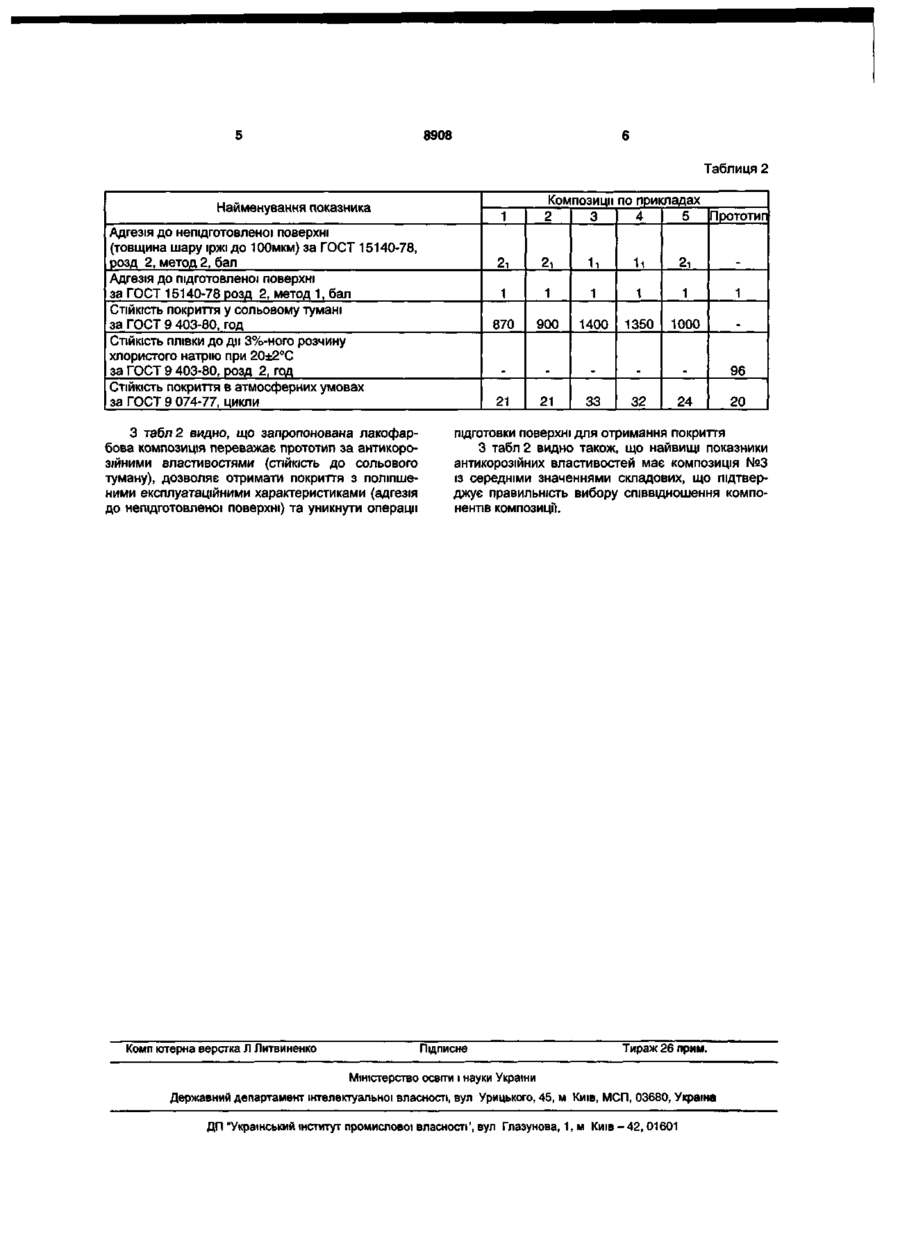

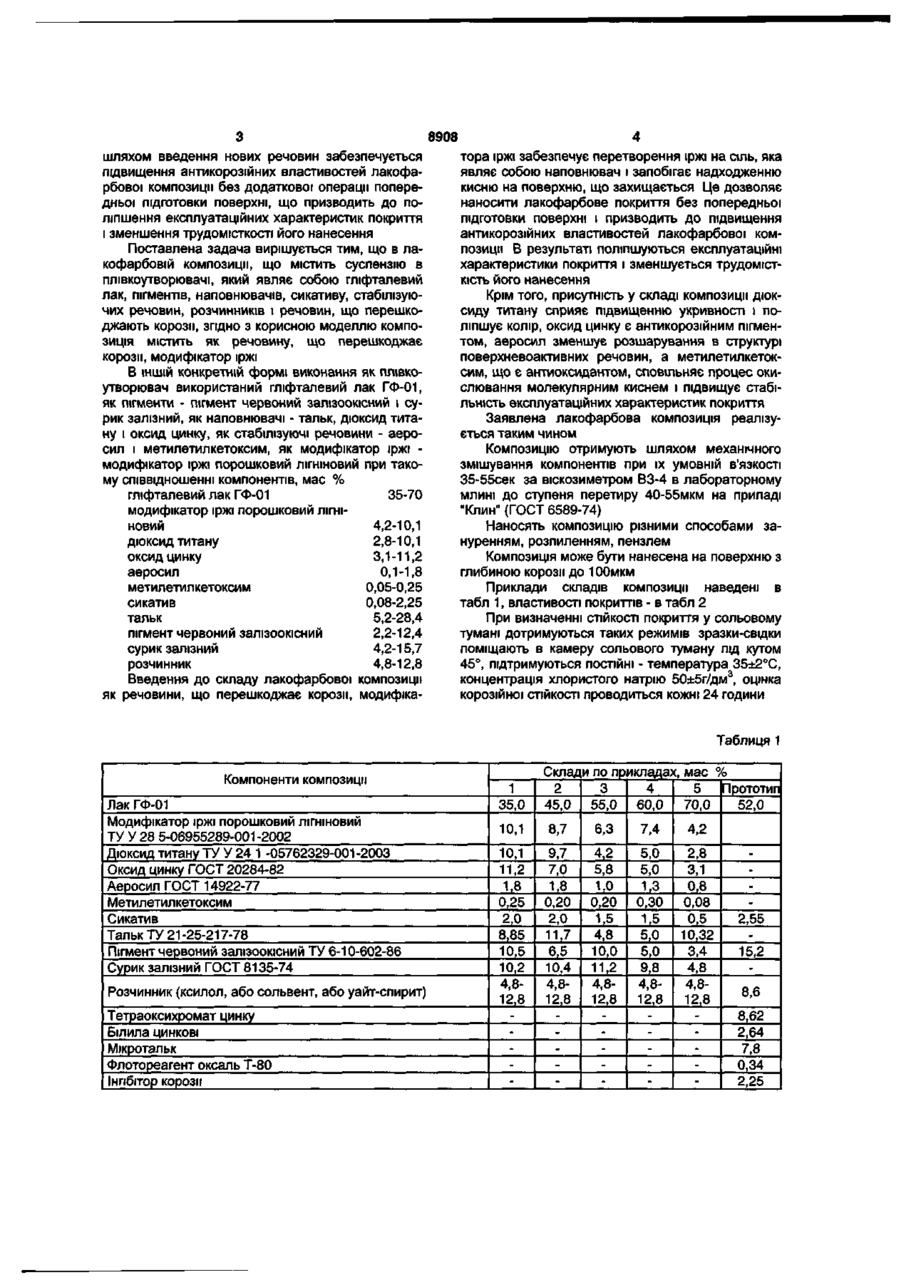

1. Лакофарбова композиція, що містить суспензію в плівкоутворювачі, який являє собою гліфталевий лак, пігментів, наповнювачів, сикативу, стабілізуючих речовин, розчинників і речовин, що перешкоджають корозії, яка відрізняється тим, що вона містить як речовину, що перешкоджає корозії, модифікатор іржі. 2. Композиція за п.1, яка відрізняється тим, що як плівкоутворювач використаний гліфталевий лак Корисна модель відноситься до корозійностійких органорозчинних лакофарбових композицій, які можуть бути використані для захисту поверхонь різної хімічної природи та надання їм необхідних властивостей. Відома ґрунтовка ГФ-021, що являє собою суспензію пігментів і наповнювачів в плівкоутворювачі - гліфталевому лаці з додаванням розчинників, сикативу і стабілізуючих речовин. Як пігмент використовується червоний залізоокісний пігмент, як наповнювачі - мікротальк, кальцит, доломіт [ТУ 6-10-1642-77. Грунтовка ГФ-021]. При використанні відомої ґрунтовки поверхню, на яку вона наноситься, попередньо необхідно ретельно зачищати і знежирювати для забезпечення адгезії ґрунтовки до поверхні, на яку вона наноситься, і, відповідно, для перешкоджання потраплянню кисню на цю поверхню. В результаті для забезпечення антикорозійних властивостей ґрунтовки необхідна додаткова операція підготовки поверхні. Найбільш близьким аналогом лакофарбової композиції, що заявляється, вибраним за прототип, є ґрунтувальна композиція, що містить плівко ГФ-01, як пігменти - червоний залізоокисний пігмент і сурик залізний, як наповнювачі - тальк, діоксид титану і оксид цинку, як стабілізуючі речовини - аеросил і метилетилкетоксим, як модифікатор іржі - модифікатор іржі порошковий лігніновий при такому співвідношенні компонентів, мас. %: гліфталевий лак ГФ-01 35-70 модифікатор іржі порошковий 4,2-10,1 лігніновий 2,8-10,1 дюксид титану оксид цинку 3,1-11,2 аеросил 0,1-1,8 метилетилкетоксим 0,05-0,25 сикатив 0,08-2,25 5,2-28,4 тальк 2,2-12,4 пігмент червоний залізоокисний сурик залізний 4,2-15,7 розчинник 4,8-12,8. утворювач у вигляді гліфталевого лаку ГФ-01, пігменти - червоний залізоокісний і тетраоксихромат цинку, наповнювачі - білила цинкові і мікротальк, сикатив, стабілізуючу речовину - флотореагент оксаль Т-80, розчинник - ксилол і інгібітор корозії сіль первинного аміну фракції С10-С16 і концентрату низькомолекулярних жирних кислот фракції С г С 4 . [А. с. СРСР №1815982, М П К 6 C09D5/12, 1995]. Загальними суттєвими ознаками відомої лакофарбової композиції і композиції, що заявляється, є суспензія у плівкоутворювачі, який являє собою гліфталевий лак, пігментів, наповнювачів, сикативу, стабілізуючих речовин, розчинників і речовин, що перешкоджають корозії. У відомій ґрунтувальній композиції підвищення антикорозійних властивостей досягається гальмуванням процесу корозії за допомогою інгібітору корозії, однак, повністю зупинити процес утворення іржі неможливо. Це призводить до необхідності попередньої підготовки поверхні, на яку наноситься композиція. В основу корисної моделі поставлено задачу вдосконалення лакофарбової композиції, в якій w 00 G) 0 ) 00 р О ^ f ^ ^ ST С 8908 шляхом введення нових речовин забезпечується підвищення антикорозійних властивостей лакофарбової композиції без додаткової операції попередньої підготовки поверхні, що призводить до поліпшення експлуатаційних характеристик покриття і зменшення трудомісткості його нанесення Поставлена задача вирішується тим, що в лакофарбовій композиції, що містить суспензію в плівкоутворювачі, який являє собою гліфталевий лак, пігментів, наповнювачів, сикативу, стабілізуючих речовин, розчинників і речовин, що перешкоджають корозії, згідно з корисною моделлю композиція містить як речовину, що перешкоджає корозії, модифікатор іржі В іншій конкретній формі виконання як плівкоутворювач використаний гліфталевий лак ГФ-01, як пігменти - пігмент червоний залізоокюний і сурик залізний, як наповнювачі - тальк, дюксид титану і оксид цинку, як стабілізуючі речовини - аеросил і метилетилкетоксим, як модифікатор іржі модифікатор іржі порошковий ЛІГНІНОВИЙ при такому співвідношенні компонентів, мас % гліфталевий лак ГФ-01 35-70 модифікатор іржі порошковий ЛІГНІНОВИЙ 4,2-10,1 дюксид титану 2,8-10,1 оксид цинку 3,1-11,2 аеросил 0,1-1,8 метилетилкетоксим 0,05-0,25 сикатив 0,08-2,25 тальк 5,2-28,4 пігмент червоний залізоокюний 2,2-12,4 сурик залізний 4,2-15,7 розчинник 4,8-12,8 Введення до складу лакофарбової композиції як речовини, що перешкоджає корозії, модифіка тора іржі забезпечує перетворення іржі на сіль, яка являє собою наповнювач і запобігає надходженню кисню на поверхню, що захищається Це дозволяє наносити лакофарбове покриття без попередньої підготовки поверхні і призводить до підвищення антикорозійних властивостей лакофарбової композиції В результаті поліпшуються експлуатаційні характеристики покриття і зменшується трудомісткість його нанесення Крім того, присутність у складі композиції дюксиду титану сприяє підвищенню укривності і поліпшує колір, оксид цинку є антикорозійним пігментом, аеросил зменшує розшарування в структурі поверхневоактивних речовин, а метилетилкетоксим, що є антиоксидантом, сповільняє процес окислювання молекулярним киснем і підвищує стабільність експлуатаційних характеристик покриття Заявлена лакофарбова композиція реалізується таким чином Композицію отримують шляхом механічного змішування компонентів при їх умовній в'язкості 35-55сек за віскозиметром ВЗ-4 в лабораторному млині до ступеня перетиру 40-55мкм на приладі "Клин" (ГОСТ 6589-74) Наносять композицію різними способами зануренням, розпиленням, пензлем Композиція може бути нанесена на поверхню з глибиною корозії до ЮОмкм Приклади складів композиції наведені в табл і , властивості покриттів - в табл 2 При визначенні СТІЙКОСТІ покриття у сольовому тумані дотримуються таких режимів зразки-свідки поміщають в камеру сольового туману під кутом 45°, підтримуються ПОСТІЙНІ - температура 35±2°С, концентрація хлористого натрію 50±5г/дм3, оцінка корозійної СТІЙКОСТІ проводиться кожні 24 години Таблиця 1 Компоненти композиції Лак ГФ-01 Модифікатор іржі порошковий ЛІГНІНОВИЙ ТУ У 28 5-06955289-001-2002 Дюксид титану ТУ У 24 1 -05762329-001-2003 Оксид цинку ГОСТ 20284-82 Аеросил ГОСТ 14922-77 Метилетилкетоксим Сикатив Тальк ТУ 21-25-217-78 Пігмент червоний залізоокюний ТУ 6-10-602-86 Сурик залізний ГОСТ 8135-74 Розчинник (ксилол, або сольвент, або уайт-спирит) Тетраоксихромат цинку Білила цинкові Мікротальк Флотореагент оксаль Т-80 Інгібітор корозії 1 35,0 Склади по прикладах, мас % 2 3 4 5 Прототип 45,0 55,0 60,0 70,0 52,0 10,1 8,7 6,3 7,4 4,2 10,1 11,2 1,8 0,25 2,0 8,85 10,5 10,2 4,812,8 9,7 7,0 1,8 0,20 2,0 11,7 6,5 10,4 4,812,8 4,2 5,8 1,0 0,20 1,5 4,8 10,0 11,2 4,812,8 5,0 5,0 1,3 0,30 1,5 5,0 5,0 9,8 4,812,8 2,8 3,1 0,8 0,08 0,5 10,32 3,4 4,8 4,812,8 2,55 15,2 8,6 8,62 2,64 7,8 0,34 2,25 8908 Таблиця 2 Найменування показника 1 Адгезія до непідготовленої поверхні (товщина шару іржі до ЮОмкм) за ГОСТ 15140-78, розд 2, метод 2, бал Адгезія до підготовленої поверхні за ГОСТ 15140-78 розд 2, метод 1, бал СТІЙКІСТЬ покриття у сольовому тумані за ГОСТ 9 403-80, год Композиції по прикладах Прототип 2 4 5 3 2і 2, 1і 1і 2т 1 1 1 1 1 1 870 900 1400 1350 1000 . СТІЙКІСТЬ ПЛІВКИ ДО ДІЇ 3%-НОГО розчину хлористого натрію при 20±2°С за ГОСТ 9 403-80, розд 2, год СТІЙКІСТЬ покриття в атмосферних умовах за ГОСТ 9 074-77, цикли 96 21 З табл 2 видно, що запропонована лакофарбова композиція переважає прототип за антикорозійними властивостями (СТІЙКІСТЬ ДО СОЛЬОВОГО туману), дозволяє отримати покриття з поліпшеними експлуатаційними характеристиками (адгезія до непідготовленої поверхні) та уникнути операції Комп ютерна верстка Л Литвиненко 21 33 32 24 20 підготовки поверхні для отримання покриття З табл 2 видно також, що найвищі показники антикорозійних властивостей має композиція №3 із середніми значеннями складових, що підтверджує правильність вибору співвідношення компонентів композицп. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA paint- and- lacquer composition
Автори англійськоюPavliuk Serhii Klymovych, Shevchenko Liudmyla Ivanivna
Назва патенту російськоюЛакокрасочная композиция
Автори російськоюПавлюк Сергей Климович, Шевченко Людмила Ивановна
МПК / Мітки
МПК: C09D 167/08, C09D 5/08
Мітки: лакофарбова, композиція
Код посилання
<a href="https://ua.patents.su/4-8908-lakofarbova-kompoziciya.html" target="_blank" rel="follow" title="База патентів України">Лакофарбова композиція</a>
Попередній патент: Склад напівфабрикату коржа “амадеус” для кондитерських виробів
Наступний патент: Апаратний затискач
Випадковий патент: Спосіб одержання похідних тіазолу або їх кислотно-аддітивних солей
