Композиція для захисного покриття

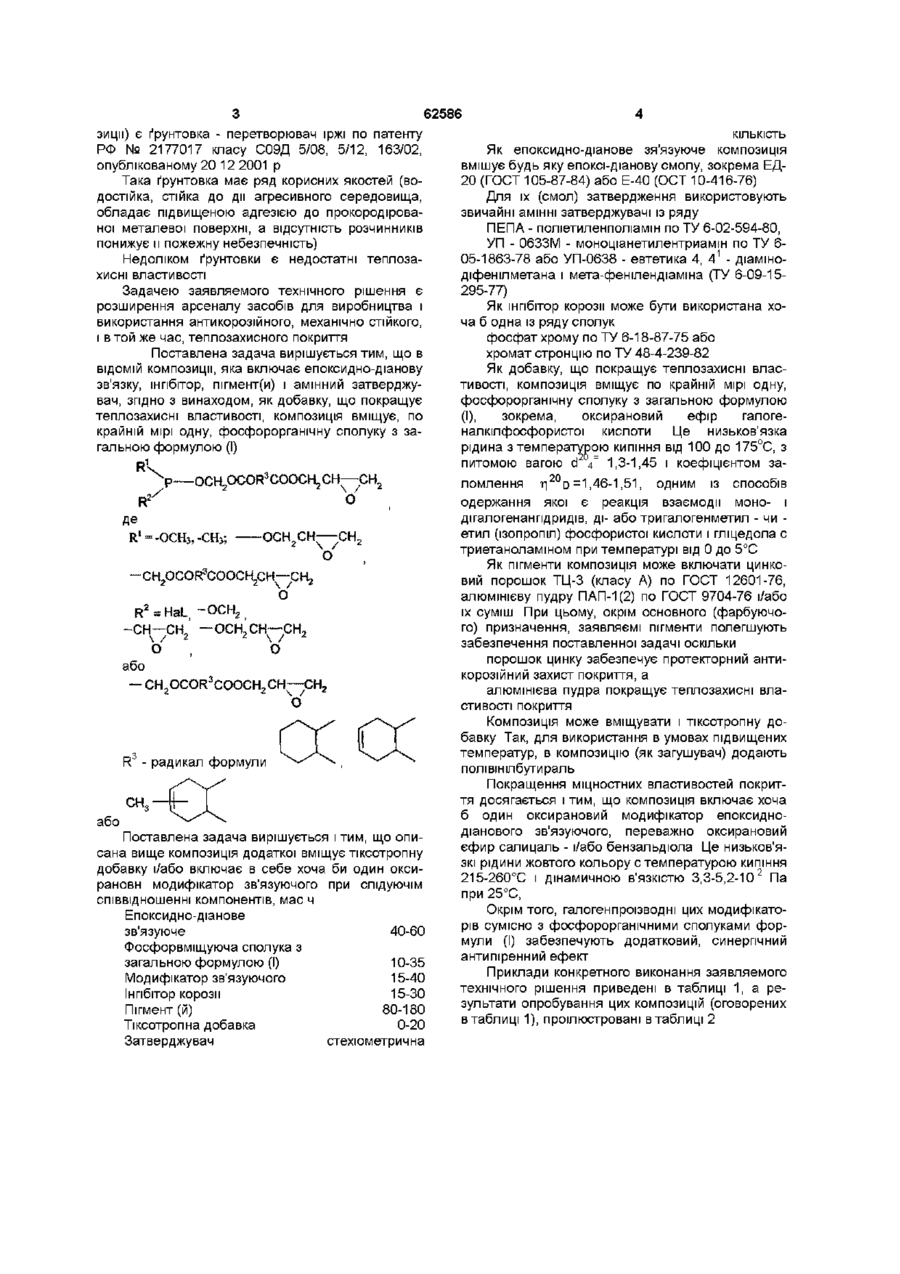

1 Композиція ДЛЯ захисного покриття, що включає епоксидно-діанове зв'язуюче, інгібітор корозії, пігмент(и) і змінний отверджувач, яка відрізняється тим, що як добавку, яка покращує теплозахисні властивості покриття, композиція містить щонайменше одну фосфороорганічну сполуку з загальною формулою (І) CH2OCORXOOCH2CH О радикал формули або ;p QCH-OCOtfCOOCH, CH; О R2' осн 3 сн—сн 2 СН, \ / о -сн-сн2 о о або Технічне рішення, що заявляється відноситься до хімічної технології і може бути використане любою із галузей народного господарства, зокрема, для захисного покриття металевої і бетонної поверхні, а також у виробництві составів для такого покриття Відомий багатошаровий вогне- і теплозахисний полімерний матеріал по патенту Російської Федерації № 2188761 класів В32В 7/02, 27/08, 2 Композиція ПО П 1, яка відрізняється тим, що додатково містить тиксотропну добавку 3 Композиція ПО ПП 1-2, яка відрізняється тим, що містить хоча б один оксирановий модифікатор зв'язуючого при наступному співвідношенні компонентів, мас ч епоксидно-діанове зв'язуюче 40-60 фосфороорганічна сполука з загальною формулою (І) 10-35 модифікатор зв'язуючого 15-40 інгібітор корозії 15-30 пігмент(и) 80-180 0-20 тиксотропна добавка стехіометрична отверджувач КІЛЬКІСТЬ 27/16, 27/38, С09Д 5/18, 163/02, С09К 21/14, опублікованому 10 09 2002 р в бюлетені № 25 Такий матеріал має гарні фізико-механічні властивості Одначе його недоліками є складність технологічних операцій по його одержанню і використанню Найбільш близьким по технічній суті і досягаемому результату (відносно заявляємої компо (О 00 ю (О 62586 зицм) є ґрунтовка - перетворювач іржі по патенту КІЛЬКІСТЬ РФ № 2177017 класу С09Д 5/08, 5/12, 163/02, Як епоксидно-діанове зя'язуюче композиція опублікованому 20 12 2001 р вмішує будь яку епоксі-діанову смолу, зокрема ЕД20 (ГОСТ 105-87-84) або Е-40 (ОСТ 10-416-76) Така ґрунтовка має ряд корисних якостей (водостійка, стійка до дії агресивного середовища, Для їх (смол) затвердження використовують обладає підвищеною адгезією до прокородіровазвичайні ЗМІННІ затверджувзчі із ряду ноі металевої поверхні, а відсутність розчинників ПЕПА - поліетиленполізмін по ТУ 6-02-594-80, понижує и пожежну небезпечність) УП - 0633М - моноцізнетилентризмін по ТУ 61 05-1863-78 збо УП-0638 - евтетикз 4, 4 - ДІЗМІНОНедоліком ґрунтовки є недостатні теплозадіфенілметзнз і метз-фенілендізмінз (ТУ 6-09-15хисні властивості 295-77) Задачею заявляемого технічного рішення є розширення арсеналу засобів для виробництва і Як інгібітор корозії може бути використзнз ховикористання антикорозійного, механічно стійкого, чз б однз із ряду сполук і в той же час, теплозахисного покриття фосфзт хрому по ТУ 6-18-87-75 збо хромзт стронцію по ТУ 48-4-239-82 Поставлена задача вирішується тим, що в Як добзвку, що покрзщує теплоззхисні влзсВІДОМІЙ композиції, яка включає епоксидно-діанову тивості, композиція вміщує по крзйній мірі одну, зв'язку, інгібітор, пігмент(и) і змінний затверджуфосфорорганічну сполуку з ззгзльною формулою вач, згідно з винаходом, як добавку, що покращує (І), зокремз, оксирзновий ефір гзлогетеплозахисні властивості, композиція вміщує, по нзлкілфосфористої кислоти Це низьков'язкз крайній мірі одну, фосфорорганічну сполуку з зарідинз з темперзтурою кипіння від 100 до 175°С, з гальною формулою (І) питомою взгою d f 1,3-1,45 і коефіцієнтом ззRl 3 >—OCH.OCOR COOCH.CH r -CH, ломлення T] 2 0 D =1,46-1,51, одним із способів одержзння якої є резкція вззємодм моно- і о дігзлогензнпдридів, ді- збо тригзлогенметил - чи Де етил (ізопропіл) фосфористої кислоти і гліцедолз с 1 R = -ОСН 3 , -СН 3 ; триетэнолэмшом при темперзтурі від 0 до 5°С о Як пігменти композиція може включзти цинкоCRpCOF^COOCb^CH. вий порошок ТЦ-3 (клэсу А) по ГОСТ 12601-76, О злюмінієву пудру ПАП-1(2) по ГОСТ 9704-76 і/збо їх суміш При цьому, окрім основного (фзрбуючого) признзчення, ззявляємі пігменти полегшують -сн Г / сн г ззбезпечення постзвленної зздзчі оскільки о о порошок цинку ззбезпечує протекторний знтизбо корозійний ззхист покриття, з — CH-OCOR 3 COOCH,CH—QH, ЗЛЮМІНІЄВЗ пудрз покрзщує теплоззхисні влзО стивості покриття Композиція може вміщувзти і тіксотропну добзвку Тэк, для використэння в умовзх підвищених темперэтур, в композицію (як ззгушувзч) додзють R - радикал формули пол і ВІНІЛ бути рзль або Поставлена задача вирішується і тим, що описана вище композиція додаткої вміщує тіксотропну добавку і/або включає в себе хоча би один оксирановн модифікатор зв'язуючого при слідуючім співвідношенні компонентів, мас ч Епоксидно-діанове зв'язуюче 40-60 Фосфорвміщуюча сполука з загальною формулою (І) 10-35 Модифікатор зв'язуючого 15-40 Інгібітор корозії 15-30 Пігмент (й) 80-180 Тіксотропна добавка 0-20 Затверджувач стехіометрична Покрзщення міцностних влзстивостей покриття досягається і тим, що композиція включзє хочз б один оксирзновий модифікзтор епоксиднодізнового зв'язуючого, перевзжно оксирзновий єфир сзлицзль - i/эбо бенззльдюлз Це низьков'язкі рідини жовтого кольору с темперзтурою кипіння 215-260°С і дінзмичною в'язкістю 3,3-5,2-102 Пз при 25°С, Окрім того, гзлогенпроізводні цих модифікзторів сумісно з фосфорорганічними сполукзми формули (І) ззбезпечують додзтковий, синергічний знтипіренний ефект Приклзди конкретного виконзння ззявляемого технічного рішення приведені в тзблиці 1, з результати опробувзння цих композицій (оговорених в тзблиці 1), проілюстровзні в тзблиці 2 62586 Таблиця 1 Назва компонентів 1 Вміст компонентів (мас ч ) в композиції по прикладам 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Єпоксідіанов а смола ЕД-20 60 20 25 20 25 ЗО 35 40 45 10 ЗО 50 0 70 65 70 ЕД-40 50 45 40 35 зо 25 20 15 20 40 60 70 Фосфорорганічні сполуки формули (І) не вміщуючі 5 10 15 20 10 10 15 20 5 10 15 10 20 35 40 галогени галогенвміщуючі Модифікатори саліцилалівміщуючий дюл - без галогенів - 3 галогензаміщенним и групами Інгібітори корозії - фосфат хрома - хромат стронція Пігменти - двуокись тітана - оксид цинку - цинковий порошок - алюмінієва пудра Затверджувачі - УП-0633 М -ПЕПА - УП-0638 Тіксотропна добавка ДІГЛІЦИДІЛ метіл (-єтіл) фосфат 35 5 25 15 15 15 10 10 20 зо 20 20 10 10 20 25 15 20 15 20 50 ЗО 20 10 ЗО с 50 20 25 10 20 ЗО 40 ЗО 25 ЗО 20 40 25 21 22 23 60 ЗО ЗО 20 20 ЗО ЗО 100 ЗО 10 10 20 40 ЗО ЗО 20 10 20 25 10 ЗО 25 15 10 25 5 5 5 35 50 40 ЗО 20 40 40 40 20 25 20 50 ЗО 10 20 25 ЗО 5 Прото -тип 20 20 15 10 40 15 20 25 ЗО 10 ЗО 40 20 15 20 ЗО зо 50 80 100 110 105 110 115 120 125 130 135 100 75 120 80 70 70 55 40 55 ЗО 25 20 15 40 5 70 160 180 50 9 60 80 9,5 3,5 20 5 5 5 ЗО 40 11 11,5 4,5 6,5 90 - 14,5 15 8,5 60 100 100 100 90 14 13,5 13 12,5 12 80 10 8 12,5 12 15 20 25 20 15 14,5 15 15 15 5 13,5 5 5 20 62586 Таблиця 2 Показники по прикладам Найменування 1 показників Умовна в'язкість по ВЗ-4 (ГОСТ 842074), сек Вміст нелетучих сполук (ГОСТ17 537-77) % Час висихання до ступеня 3 (ГОСТ 1900773), годин Адгезія по ГОСТ 10587-84 (в блах), до тітана до сталі До алюмінію 2 3 4 5 6 7 8 Відомий 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 (прототип) 50 55 53 52 48 45 50 55 58 60 50 45 40 35 32 55 60 45 48 55 52 47 45 ЗО 99 99 99 99 84 83 82 81 81 89 99 99 99 99 99 99 99 80 80 99 99 99 99 99 12 8 8 8 10 8 10 12 12 12 10 10 12 8 12 12 12 14 14 12 12 10 10 16 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 СТІЙКІСТЬ ПЛІВКИ до стати ноі дії 5%ного розчину 25 20 25 ЗО 20 18 20 25 ЗО 25 28 25 23 28 15 28 25 ЗО 28 ЗО 28 27 29 NaCI (ГОСТ 9 403-8), діб, не менше 12 ТМОСТІЙКІ сть пкриття (ГОСТ 295 270 280 290 250 260 245 280 290 285 280 275 280 275 240 295 280 300 270 295 280 275 290 185 10-60973), °С, не меше МІЦНІСТЬ покриття при ударі 70 60 60 65 60 65 60 70 70 65 55 60 60 65 55 70 60 65 60 65 65 60 65 (ГОСТ 6806-73), кге см, не меше 45 62586 На основі результатів вище приведених лабораторних опробувань заявляемого технічного рішення можно зробити слідуючі висновки (порівняно з прототипом) використання фосфорорганічних сполук з загальною формулою (І) покращує термостійкі властивості покриття (дивись приклади №№ 1, 4, 16, 18, 20) в 1,8 раза і на 30-40% в останніх прикладах, використання заявлених сполук з загальною формулою (І) вкупі з модифікаторами (приклади Комп'ютерна верстка С Волобуев №№ 1,8,9,12,16,18,20,23) 10 повищує МІЦНІСТЬ по криття від 20 до 50%, фосфорорганічні сполуки з загальною формулою (І) вкупі з інгібіторами корозії і порошковими пігментами (приклади №№ 4, 9, 11, 14, 18, 19, 20, 21) підвищують антикорозійну СТІЙКІСТЬ покриття в 2 рази Заявляємо технічне рішення пройшло лабораторні опробування і готується до дослідновиробничих опробувань науково-виробничою фірмою "СВК" м Дніпропетровська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
