Кожухотрубний теплообмінник

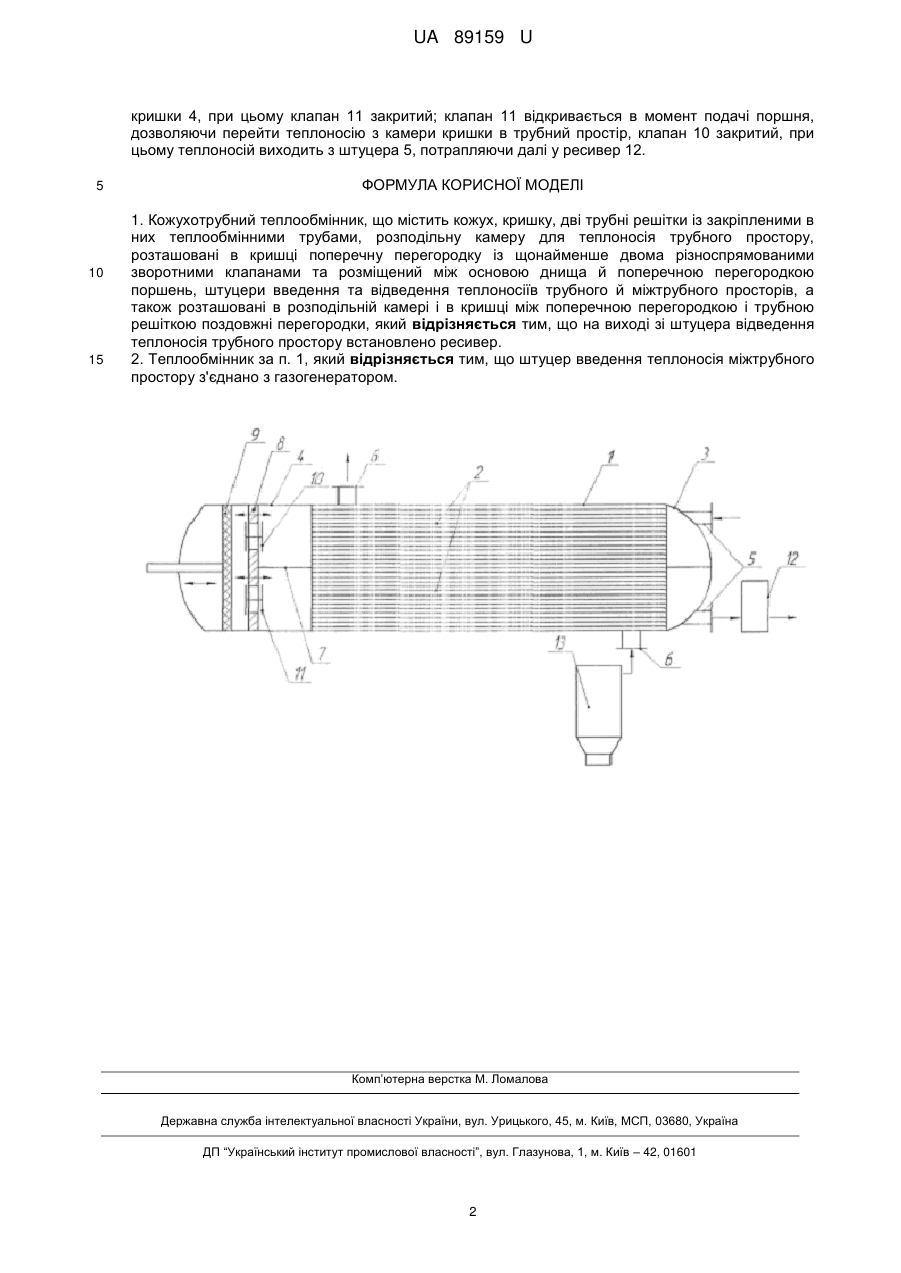

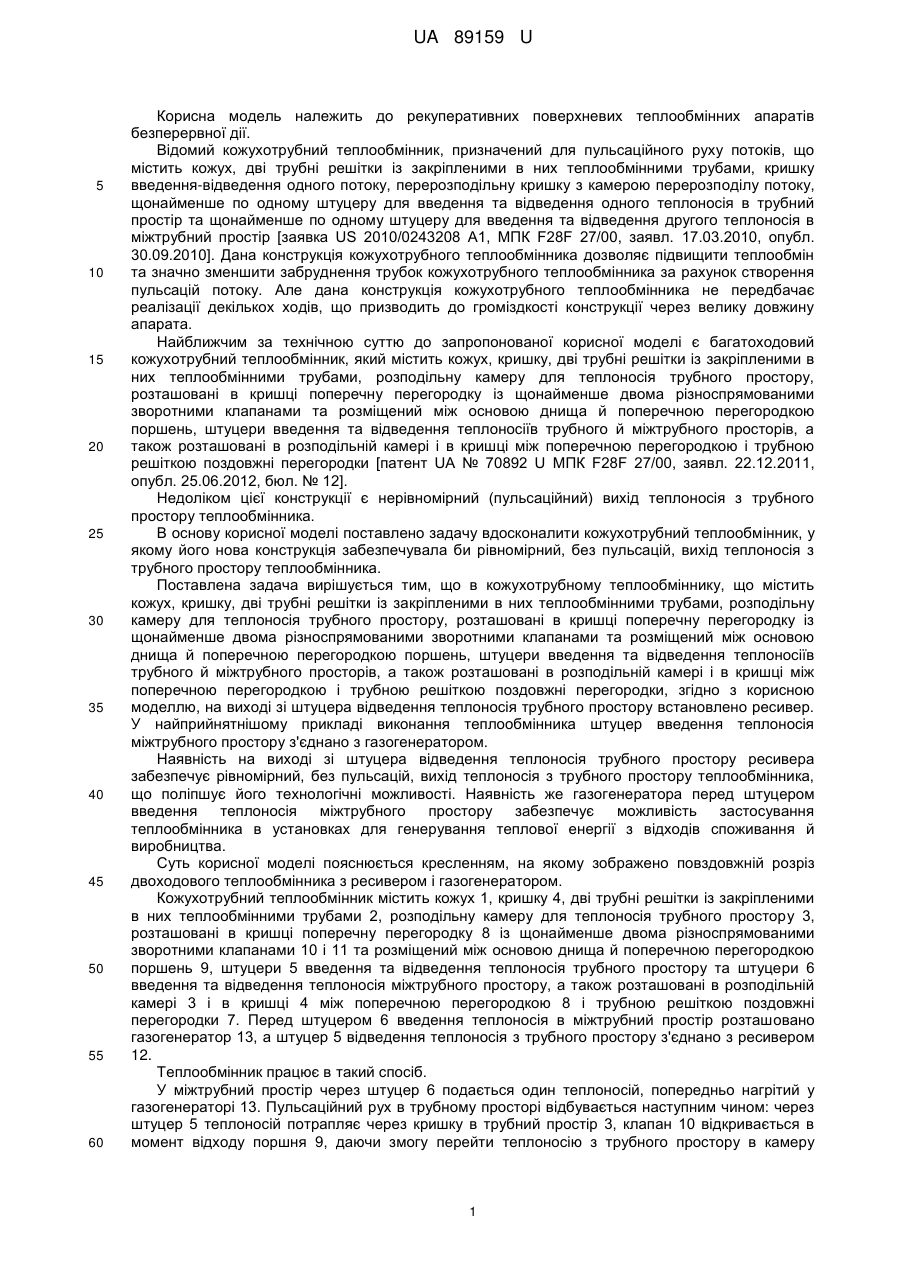

Реферат: Кожухотрубний теплообмінник містить кожух, кришку, дві трубні решітки із закріпленими в них теплообмінними трубами, розподільну камеру для теплоносія трубного простору, розташовані в кришці поперечну перегородку із щонайменше двома різноспрямованими зворотними клапанами та розміщений між основою днища й поперечною перегородкою поршень, штуцери введення та відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в розподільній камері і в кришці між поперечною перегородкою і трубною решіткою поздовжні перегородки. При цьому на виході зі штуцера відведення теплоносія трубного простору встановлено ресивер. UA 89159 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 89159 U UA 89159 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекуперативних поверхневих теплообмінних апаратів безперервної дії. Відомий кожухотрубний теплообмінник, призначений для пульсаційного руху потоків, що містить кожух, дві трубні решітки із закріпленими в них теплообмінними трубами, кришку введення-відведення одного потоку, перерозподільну кришку з камерою перерозподілу потоку, щонайменше по одному штуцеру для введення та відведення одного теплоносія в трубний простір та щонайменше по одному штуцеру для введення та відведення другого теплоносія в міжтрубний простір [заявка US 2010/0243208 А1, МПК F28F 27/00, заявл. 17.03.2010, опубл. 30.09.2010]. Дана конструкція кожухотрубного теплообмінника дозволяє підвищити теплообмін та значно зменшити забруднення трубок кожухотрубного теплообмінника за рахунок створення пульсацій потоку. Але дана конструкція кожухотрубного теплообмінника не передбачає реалізації декількох ходів, що призводить до громіздкості конструкції через велику довжину апарата. Найближчим за технічною суттю до запропонованої корисної моделі є багатоходовий кожухотрубний теплообмінник, який містить кожух, кришку, дві трубні решітки із закріпленими в них теплообмінними трубами, розподільну камеру для теплоносія трубного простору, розташовані в кришці поперечну перегородку із щонайменше двома різноспрямованими зворотними клапанами та розміщений між основою днища й поперечною перегородкою поршень, штуцери введення та відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в розподільній камері і в кришці між поперечною перегородкою і трубною решіткою поздовжні перегородки [патент UA № 70892 U МПК F28F 27/00, заявл. 22.12.2011, опубл. 25.06.2012, бюл. № 12]. Недоліком цієї конструкції є нерівномірний (пульсаційний) вихід теплоносія з трубного простору теплообмінника. В основу корисної моделі поставлено задачу вдосконалити кожухотрубний теплообмінник, у якому його нова конструкція забезпечувала би рівномірний, без пульсацій, вихід теплоносія з трубного простору теплообмінника. Поставлена задача вирішується тим, що в кожухотрубному теплообміннику, що містить кожух, кришку, дві трубні решітки із закріпленими в них теплообмінними трубами, розподільну камеру для теплоносія трубного простору, розташовані в кришці поперечну перегородку із щонайменше двома різноспрямованими зворотними клапанами та розміщений між основою днища й поперечною перегородкою поршень, штуцери введення та відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в розподільній камері і в кришці між поперечною перегородкою і трубною решіткою поздовжні перегородки, згідно з корисною моделлю, на виході зі штуцера відведення теплоносія трубного простору встановлено ресивер. У найприйнятнішому прикладі виконання теплообмінника штуцер введення теплоносія міжтрубного простору з'єднано з газогенератором. Наявність на виході зі штуцера відведення теплоносія трубного простору ресивера забезпечує рівномірний, без пульсацій, вихід теплоносія з трубного простору теплообмінника, що поліпшує його технологічні можливості. Наявність же газогенератора перед штуцером введення теплоносія міжтрубного простору забезпечує можливість застосування теплообмінника в установках для генерування теплової енергії з відходів споживання й виробництва. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз двоходового теплообмінника з ресивером і газогенератором. Кожухотрубний теплообмінник містить кожух 1, кришку 4, дві трубні решітки із закріпленими в них теплообмінними трубами 2, розподільну камеру для теплоносія трубного простору 3, розташовані в кришці поперечну перегородку 8 із щонайменше двома різноспрямованими зворотними клапанами 10 і 11 та розміщений між основою днища й поперечною перегородкою поршень 9, штуцери 5 введення та відведення теплоносія трубного простору та штуцери 6 введення та відведення теплоносія міжтрубного простору, а також розташовані в розподільній камері 3 і в кришці 4 між поперечною перегородкою 8 і трубною решіткою поздовжні перегородки 7. Перед штуцером 6 введення теплоносія в міжтрубний простір розташовано газогенератор 13, а штуцер 5 відведення теплоносія з трубного простору з'єднано з ресивером 12. Теплообмінник працює в такий спосіб. У міжтрубний простір через штуцер 6 подається один теплоносій, попередньо нагрітий у газогенераторі 13. Пульсаційний рух в трубному просторі відбувається наступним чином: через штуцер 5 теплоносій потрапляє через кришку в трубний простір 3, клапан 10 відкривається в момент відходу поршня 9, даючи змогу перейти теплоносію з трубного простору в камеру 1 UA 89159 U кришки 4, при цьому клапан 11 закритий; клапан 11 відкривається в момент подачі поршня, дозволяючи перейти теплоносію з камери кришки в трубний простір, клапан 10 закритий, при цьому теплоносій виходить з штуцера 5, потрапляючи далі у ресивер 12. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кожухотрубний теплообмінник, що містить кожух, кришку, дві трубні решітки із закріпленими в них теплообмінними трубами, розподільну камеру для теплоносія трубного простору, розташовані в кришці поперечну перегородку із щонайменше двома різноспрямованими зворотними клапанами та розміщений між основою днища й поперечною перегородкою поршень, штуцери введення та відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в розподільній камері і в кришці між поперечною перегородкою і трубною решіткою поздовжні перегородки, який відрізняється тим, що на виході зі штуцера відведення теплоносія трубного простору встановлено ресивер. 2. Теплообмінник за п. 1, який відрізняється тим, що штуцер введення теплоносія міжтрубного простору з'єднано з газогенератором. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
