Замірна станція для досліджень деформацій товщі порід, що підробляється

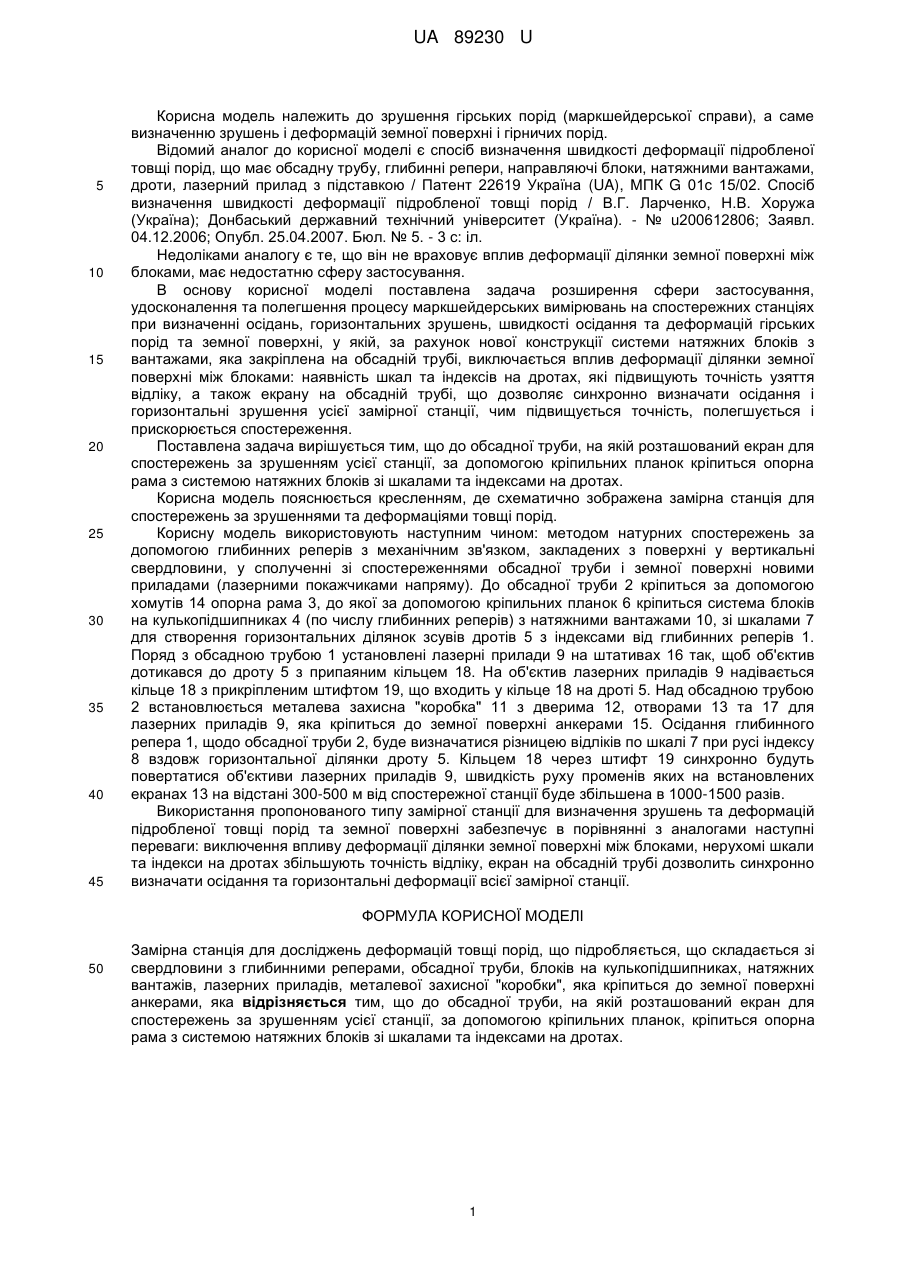

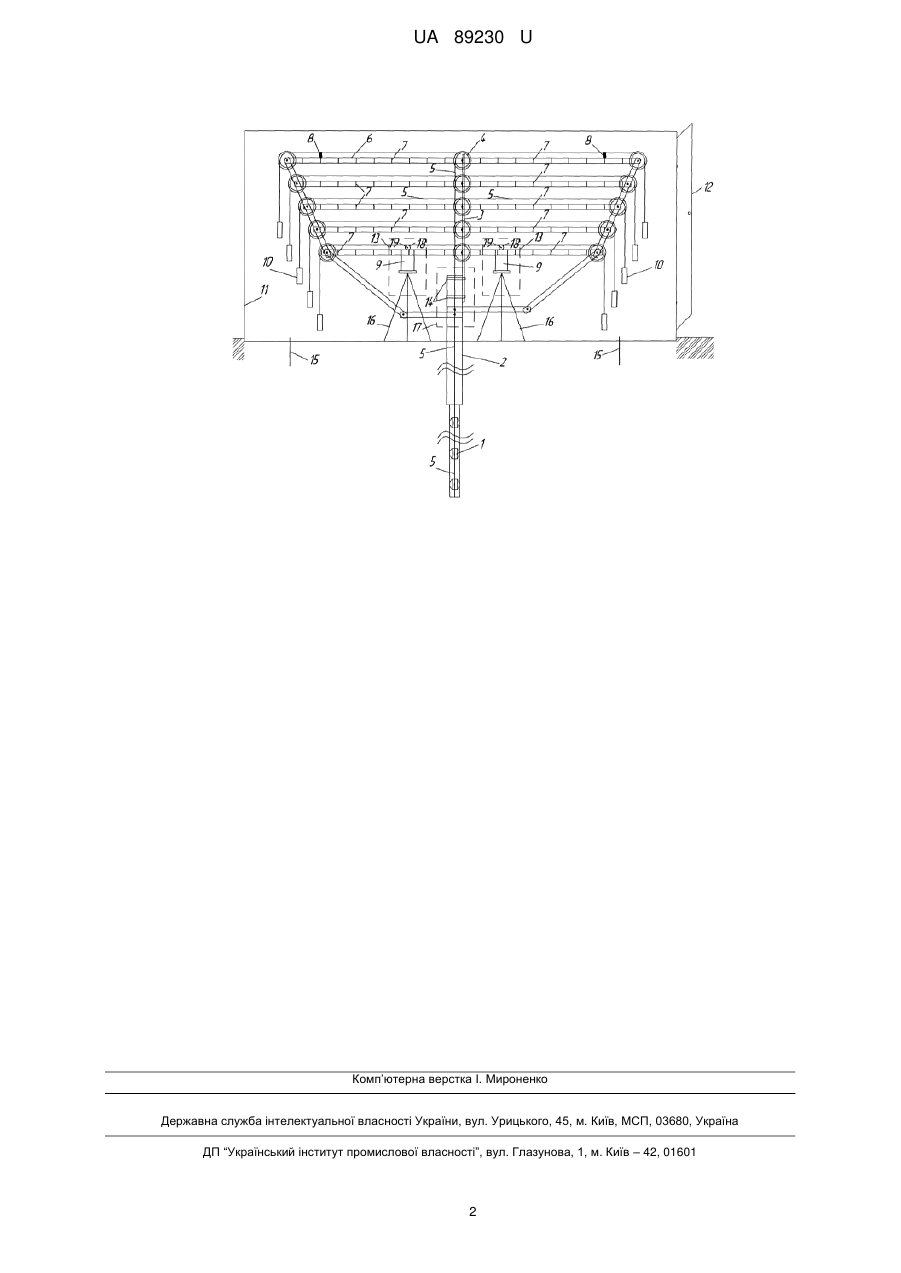

Реферат: UA 89230 U UA 89230 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до зрушення гірських порід (маркшейдерської справи), а саме визначенню зрушень і деформацій земної поверхні і гірничих порід. Відомий аналог до корисної моделі є спосіб визначення швидкості деформації підробленої товщі порід, що має обсадну трубу, глибинні репери, направляючі блоки, натяжними вантажами, дроти, лазерний прилад з підставкою / Патент 22619 Україна (UA), МПК G 01с 15/02. Спосіб визначення швидкості деформації підробленої товщі порід / В.Г. Ларченко, Н.В. Хоружа (Україна); Донбаський державний технічний університет (Україна). - № u200612806; Заявл. 04.12.2006; Опубл. 25.04.2007. Бюл. № 5. - 3 с: іл. Недоліками аналогу є те, що він не враховує вплив деформації ділянки земної поверхні між блоками, має недостатню сферу застосування. В основу корисної моделі поставлена задача розширення сфери застосування, удосконалення та полегшення процесу маркшейдерських вимірювань на спостережних станціях при визначенні осідань, горизонтальних зрушень, швидкості осідання та деформацій гірських порід та земної поверхні, у якій, за рахунок нової конструкції системи натяжних блоків з вантажами, яка закріплена на обсадній трубі, виключається вплив деформації ділянки земної поверхні між блоками: наявність шкал та індексів на дротах, які підвищують точність узяття відліку, а також екрану на обсадній трубі, що дозволяє синхронно визначати осідання і горизонтальні зрушення усієї замірної станції, чим підвищується точність, полегшується і прискорюється спостереження. Поставлена задача вирішується тим, що до обсадної труби, на якій розташований екран для спостережень за зрушенням усієї станції, за допомогою кріпильних планок кріпиться опорна рама з системою натяжних блоків зі шкалами та індексами на дротах. Корисна модель пояснюється кресленням, де схематично зображена замірна станція для спостережень за зрушеннями та деформаціями товщі порід. Корисну модель використовують наступним чином: методом натурних спостережень за допомогою глибинних реперів з механічним зв'язком, закладених з поверхні у вертикальні свердловини, у сполученні зі спостереженнями обсадної труби і земної поверхні новими приладами (лазерними покажчиками напряму). До обсадної труби 2 кріпиться за допомогою хомутів 14 опорна рама 3, до якої за допомогою кріпильних планок 6 кріпиться система блоків на кулькопідшипниках 4 (по числу глибинних реперів) з натяжними вантажами 10, зі шкалами 7 для створення горизонтальних ділянок зсувів дротів 5 з індексами від глибинних реперів 1. Поряд з обсадною трубою 1 установлені лазерні прилади 9 на штативах 16 так, щоб об'єктив дотикався до дроту 5 з припаяним кільцем 18. На об'єктив лазерних приладів 9 надівається кільце 18 з прикріпленим штифтом 19, що входить у кільце 18 на дроті 5. Над обсадною трубою 2 встановлюється металева захисна "коробка" 11 з дверима 12, отворами 13 та 17 для лазерних приладів 9, яка кріпиться до земної поверхні анкерами 15. Осідання глибинного репера 1, щодо обсадної труби 2, буде визначатися різницею відліків по шкалі 7 при русі індексу 8 вздовж горизонтальної ділянки дроту 5. Кільцем 18 через штифт 19 синхронно будуть повертатися об'єктиви лазерних приладів 9, швидкість руху променів яких на встановлених екранах 13 на відстані 300-500 м від спостережної станції буде збільшена в 1000-1500 разів. Використання пропонованого типу замірної станції для визначення зрушень та деформацій підробленої товщі порід та земної поверхні забезпечує в порівнянні з аналогами наступні переваги: виключення впливу деформації ділянки земної поверхні між блоками, нерухомі шкали та індекси на дротах збільшують точність відліку, екран на обсадній трубі дозволить синхронно визначати осідання та горизонтальні деформації всієї замірної станції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Замірна станція для досліджень деформацій товщі порід, що підробляється, що складається зі свердловини з глибинними реперами, обсадної труби, блоків на кулькопідшипниках, натяжних вантажів, лазерних приладів, металевої захисної "коробки", яка кріпиться до земної поверхні анкерами, яка відрізняється тим, що до обсадної труби, на якій розташований екран для спостережень за зрушенням усієї станції, за допомогою кріпильних планок, кріпиться опорна рама з системою натяжних блоків зі шкалами та індексами на дротах. 1 UA 89230 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
