Пристрій для контролю конвеєрної стрічки

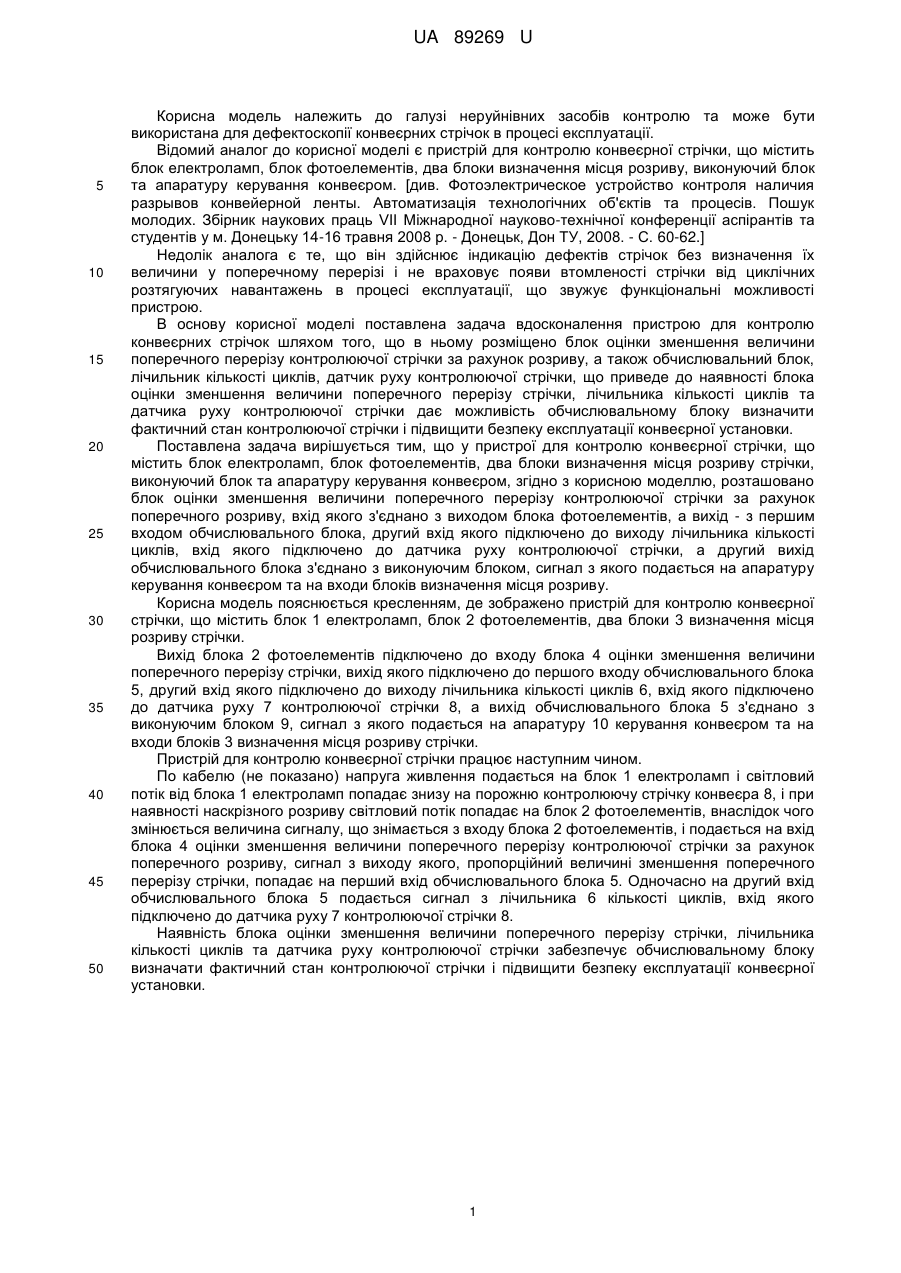

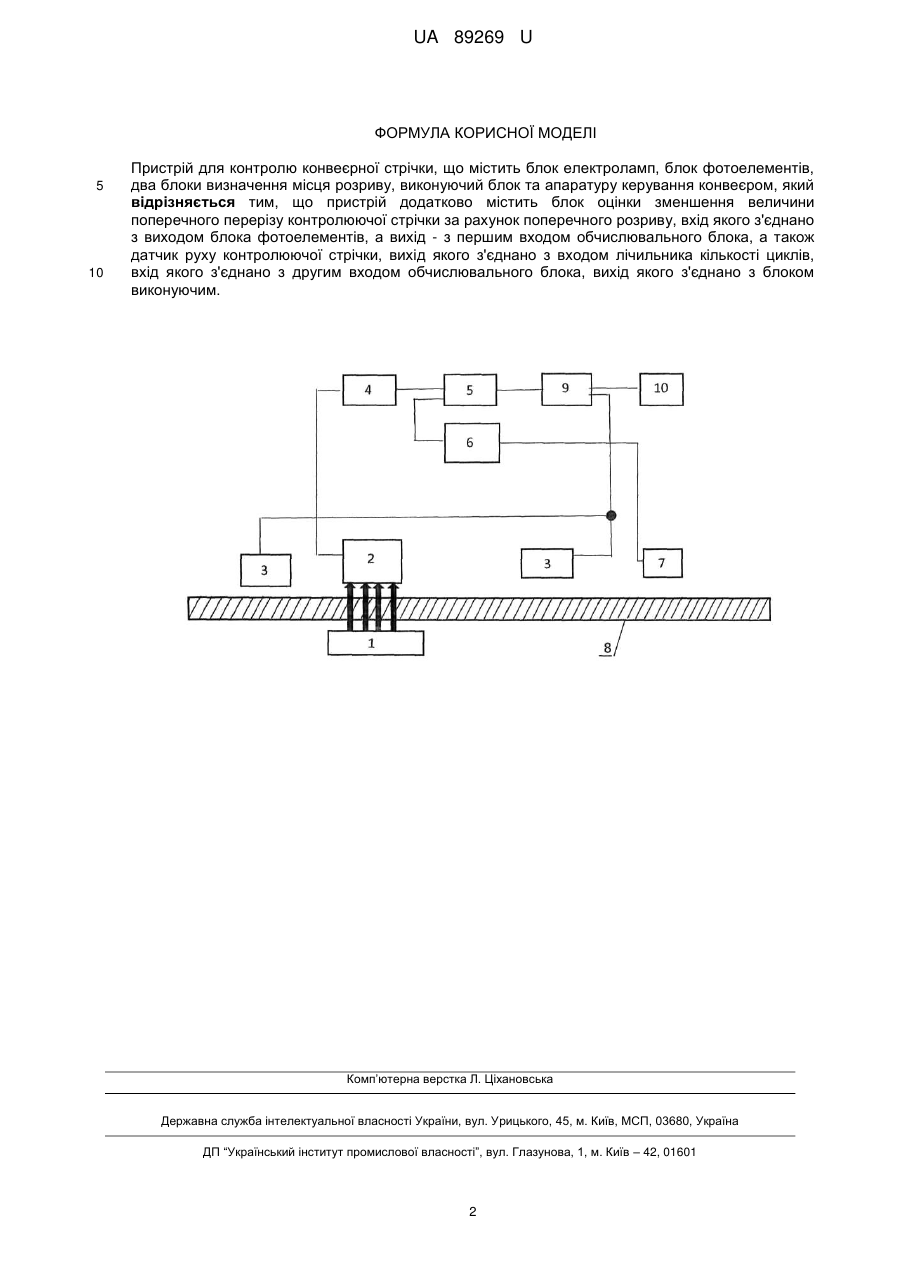

Реферат: Пристрій для контролю конвеєрної стрічки містить блок електроламп, блок фотоелементів, два блоки визначення місця розриву, виконуючий блок та апаратуру керування конвеєром. Пристрій додатково містить блок оцінки зменшення величини поперечного перерізу контролюючої стрічки за рахунок поперечного розриву, вхід якого з'єднано з виходом блока фотоелементів, а вихід - з першим входом обчислювального блока, а також датчик руху контролюючої стрічки, вихід якого з'єднано з входом лічильника кількості циклів, вхід якого з'єднано з другим входом обчислювального блока, вихід якого з'єднано з блоком виконуючим. UA 89269 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ КОНВЕЄРНОЇ СТРІЧКИ UA 89269 U UA 89269 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі неруйнівних засобів контролю та може бути використана для дефектоскопії конвеєрних стрічок в процесі експлуатації. Відомий аналог до корисної моделі є пристрій для контролю конвеєрної стрічки, що містить блок електроламп, блок фотоелементів, два блоки визначення місця розриву, виконуючий блок та апаратуру керування конвеєром. [див. Фотоэлектрическое устройство контроля наличия разрывов конвейерной ленты. Автоматизація технологічних об'єктів та процесів. Пошук молодих. Збірник наукових праць VII Міжнародної науково-технічної конференції аспірантів та студентів у м. Донецьку 14-16 травня 2008 р. - Донецьк, Дон ТУ, 2008. - С. 60-62.] Недолік аналога є те, що він здійснює індикацію дефектів стрічок без визначення їх величини у поперечному перерізі і не враховує появи втомленості стрічки від циклічних розтягуючих навантажень в процесі експлуатації, що звужує функціональні можливості пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою для контролю конвеєрних стрічок шляхом того, що в ньому розміщено блок оцінки зменшення величини поперечного перерізу контролюючої стрічки за рахунок розриву, а також обчислювальний блок, лічильник кількості циклів, датчик руху контролюючої стрічки, що приведе до наявності блока оцінки зменшення величини поперечного перерізу стрічки, лічильника кількості циклів та датчика руху контролюючої стрічки дає можливість обчислювальному блоку визначити фактичний стан контролюючої стрічки і підвищити безпеку експлуатації конвеєрної установки. Поставлена задача вирішується тим, що у пристрої для контролю конвеєрної стрічки, що містить блок електроламп, блок фотоелементів, два блоки визначення місця розриву стрічки, виконуючий блок та апаратуру керування конвеєром, згідно з корисною моделлю, розташовано блок оцінки зменшення величини поперечного перерізу контролюючої стрічки за рахунок поперечного розриву, вхід якого з'єднано з виходом блока фотоелементів, а вихід - з першим входом обчислювального блока, другий вхід якого підключено до виходу лічильника кількості циклів, вхід якого підключено до датчика руху контролюючої стрічки, а другий вихід обчислювального блока з'єднано з виконуючим блоком, сигнал з якого подається на апаратуру керування конвеєром та на входи блоків визначення місця розриву. Корисна модель пояснюється кресленням, де зображено пристрій для контролю конвеєрної стрічки, що містить блок 1 електроламп, блок 2 фотоелементів, два блоки 3 визначення місця розриву стрічки. Вихід блока 2 фотоелементів підключено до входу блока 4 оцінки зменшення величини поперечного перерізу стрічки, вихід якого підключено до першого входу обчислювального блока 5, другий вхід якого підключено до виходу лічильника кількості циклів 6, вхід якого підключено до датчика руху 7 контролюючої стрічки 8, а вихід обчислювального блока 5 з'єднано з виконуючим блоком 9, сигнал з якого подається на апаратуру 10 керування конвеєром та на входи блоків 3 визначення місця розриву стрічки. Пристрій для контролю конвеєрної стрічки працює наступним чином. По кабелю (не показано) напруга живлення подається на блок 1 електроламп і світловий потік від блока 1 електроламп попадає знизу на порожню контролюючу стрічку конвеєра 8, і при наявності наскрізного розриву світловий потік попадає на блок 2 фотоелементів, внаслідок чого змінюється величина сигналу, що знімається з входу блока 2 фотоелементів, і подається на вхід блока 4 оцінки зменшення величини поперечного перерізу контролюючої стрічки за рахунок поперечного розриву, сигнал з виходу якого, пропорційний величині зменшення поперечного перерізу стрічки, попадає на перший вхід обчислювального блока 5. Одночасно на другий вхід обчислювального блока 5 подається сигнал з лічильника 6 кількості циклів, вхід якого підключено до датчика руху 7 контролюючої стрічки 8. Наявність блока оцінки зменшення величини поперечного перерізу стрічки, лічильника кількості циклів та датчика руху контролюючої стрічки забезпечує обчислювальному блоку визначати фактичний стан контролюючої стрічки і підвищити безпеку експлуатації конвеєрної установки. 1 UA 89269 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для контролю конвеєрної стрічки, що містить блок електроламп, блок фотоелементів, два блоки визначення місця розриву, виконуючий блок та апаратуру керування конвеєром, який відрізняється тим, що пристрій додатково містить блок оцінки зменшення величини поперечного перерізу контролюючої стрічки за рахунок поперечного розриву, вхід якого з'єднано з виходом блока фотоелементів, а вихід - з першим входом обчислювального блока, а також датчик руху контролюючої стрічки, вихід якого з'єднано з входом лічильника кількості циклів, вхід якого з'єднано з другим входом обчислювального блока, вихід якого з'єднано з блоком виконуючим. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
