Електролізер з дисковим катодом

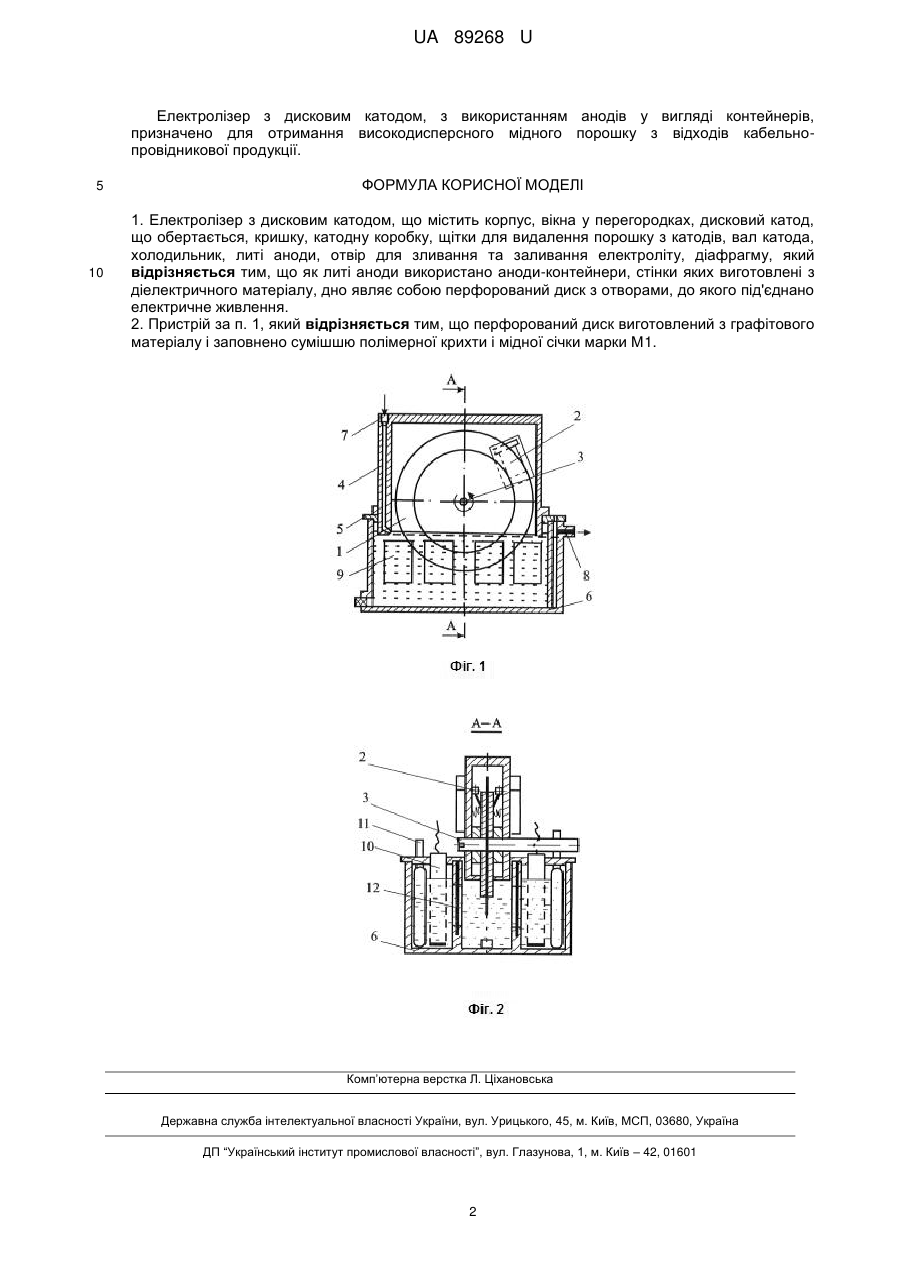

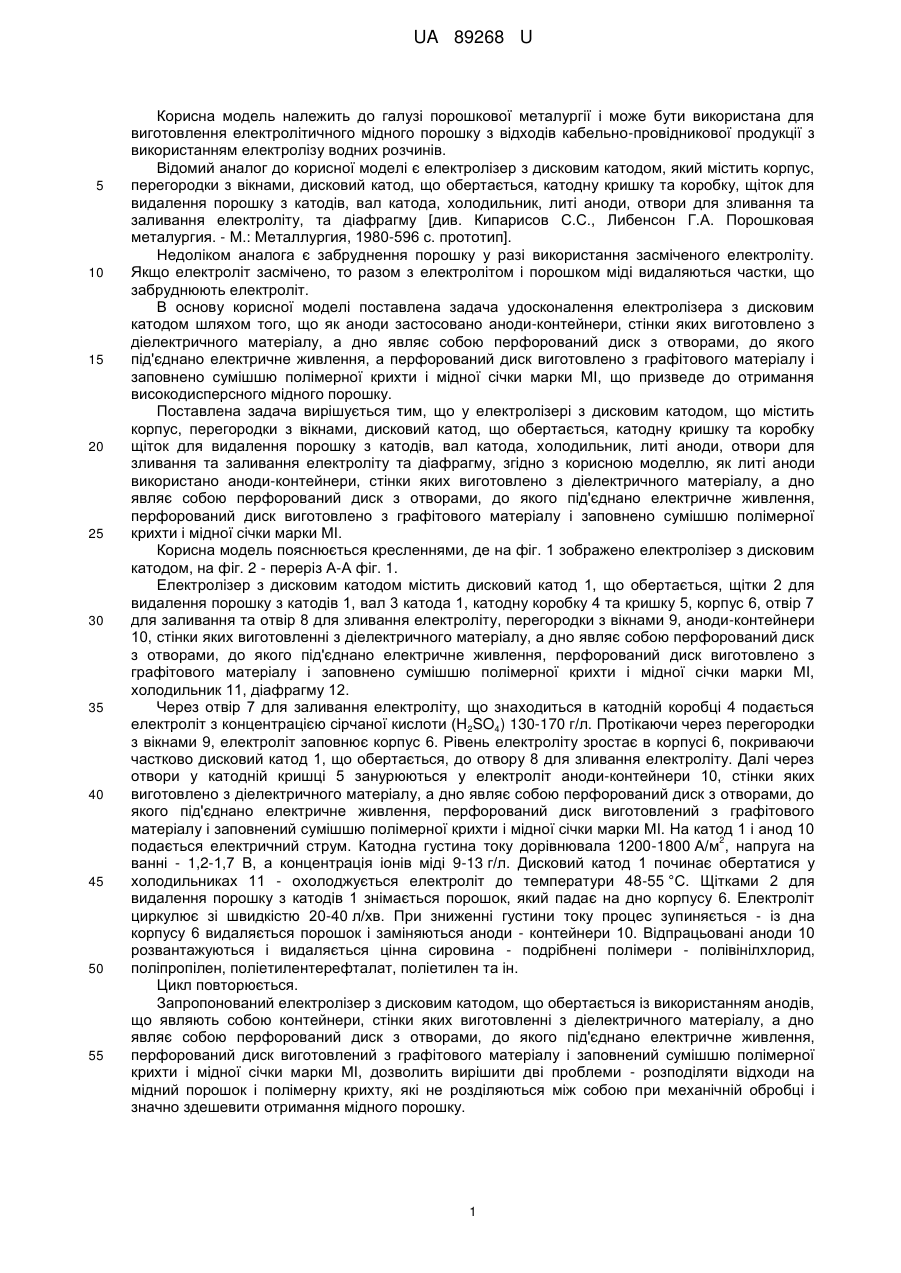

Реферат: Електролізер з дисковим катодом містить корпус, вікна у перегородках, дисковий катод, що обертається, кришку, катодну коробку, щітки для видалення порошку з катодів, вал катода, холодильник, литі аноди, отвір для зливання та заливання електроліту, діафрагму. Як литі аноди використано аноди-контейнери, стінки яких виготовленні з діелектричного матеріалу, дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення. UA 89268 U (54) ЕЛЕКТРОЛІЗЕР З ДИСКОВИМ КАТОДОМ UA 89268 U UA 89268 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі порошкової металургії і може бути використана для виготовлення електролітичного мідного порошку з відходів кабельно-провідникової продукції з використанням електролізу водних розчинів. Відомий аналог до корисної моделі є електролізер з дисковим катодом, який містить корпус, перегородки з вікнами, дисковий катод, що обертається, катодну кришку та коробку, щіток для видалення порошку з катодів, вал катода, холодильник, литі аноди, отвори для зливання та заливання електроліту, та діафрагму [див. Кипарисов С.С., Либенсон Г.А. Порошковая металургия. - М.: Металлургия, 1980-596 с. прототип]. Недоліком аналога є забруднення порошку у разі використання засміченого електроліту. Якщо електроліт засмічено, то разом з електролітом і порошком міді видаляються частки, що забруднюють електроліт. В основу корисної моделі поставлена задача удосконалення електролізера з дисковим катодом шляхом того, що як аноди застосовано аноди-контейнери, стінки яких виготовлено з діелектричного матеріалу, а дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення, а перфорований диск виготовлено з графітового матеріалу і заповнено сумішшю полімерної крихти і мідної січки марки МІ, що призведе до отримання високодисперсного мідного порошку. Поставлена задача вирішується тим, що у електролізері з дисковим катодом, що містить корпус, перегородки з вікнами, дисковий катод, що обертається, катодну кришку та коробку щіток для видалення порошку з катодів, вал катода, холодильник, литі аноди, отвори для зливання та заливання електроліту та діафрагму, згідно з корисною моделлю, як литі аноди використано аноди-контейнери, стінки яких виготовлено з діелектричного матеріалу, а дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення, перфорований диск виготовлено з графітового матеріалу і заповнено сумішшю полімерної крихти і мідної січки марки МІ. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено електролізер з дисковим катодом, на фіг. 2 - переріз А-А фіг. 1. Електролізер з дисковим катодом містить дисковий катод 1, що обертається, щітки 2 для видалення порошку з катодів 1, вал 3 катода 1, катодну коробку 4 та кришку 5, корпус 6, отвір 7 для заливання та отвір 8 для зливання електроліту, перегородки з вікнами 9, аноди-контейнери 10, стінки яких виготовленні з діелектричного матеріалу, а дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення, перфорований диск виготовлено з графітового матеріалу і заповнено сумішшю полімерної крихти і мідної січки марки МІ, холодильник 11, діафрагму 12. Через отвір 7 для заливання електроліту, що знаходиться в катодній коробці 4 подається електроліт з концентрацією сірчаної кислоти (H2SO4) 130-170 г/л. Протікаючи через перегородки з вікнами 9, електроліт заповнює корпус 6. Рівень електроліту зростає в корпусі 6, покриваючи частково дисковий катод 1, що обертається, до отвору 8 для зливання електроліту. Далі через отвори у катодній кришці 5 занурюються у електроліт аноди-контейнери 10, стінки яких виготовлено з діелектричного матеріалу, а дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення, перфорований диск виготовлений з графітового матеріалу і заповнений сумішшю полімерної крихти і мідної січки марки МІ. На катод 1 і анод 10 2 подається електричний струм. Катодна густина току дорівнювала 1200-1800 А/м , напруга на ванні - 1,2-1,7 В, а концентрація іонів міді 9-13 г/л. Дисковий катод 1 починає обертатися у холодильниках 11 - охолоджується електроліт до температури 48-55 °C. Щітками 2 для видалення порошку з катодів 1 знімається порошок, який падає на дно корпусу 6. Електроліт циркулює зі швидкістю 20-40 л/хв. При зниженні густини току процес зупиняється - із дна корпусу 6 видаляється порошок і заміняються аноди - контейнери 10. Відпрацьовані аноди 10 розвантажуються і видаляється цінна сировина - подрібнені полімери - полівінілхлорид, поліпропілен, поліетилентерефталат, поліетилен та ін. Цикл повторюється. Запропонований електролізер з дисковим катодом, що обертається із використанням анодів, що являють собою контейнери, стінки яких виготовленні з діелектричного матеріалу, а дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення, перфорований диск виготовлений з графітового матеріалу і заповнений сумішшю полімерної крихти і мідної січки марки МІ, дозволить вирішити дві проблеми - розподіляти відходи на мідний порошок і полімерну крихту, які не розділяються між собою при механічній обробці і значно здешевити отримання мідного порошку. 1 UA 89268 U Електролізер з дисковим катодом, з використанням анодів у вигляді контейнерів, призначено для отримання високодисперсного мідного порошку з відходів кабельнопровідникової продукції. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Електролізер з дисковим катодом, що містить корпус, вікна у перегородках, дисковий катод, що обертається, кришку, катодну коробку, щітки для видалення порошку з катодів, вал катода, холодильник, литі аноди, отвір для зливання та заливання електроліту, діафрагму, який відрізняється тим, що як литі аноди використано аноди-контейнери, стінки яких виготовлені з діелектричного матеріалу, дно являє собою перфорований диск з отворами, до якого під'єднано електричне живлення. 2. Пристрій за п. 1, який відрізняється тим, що перфорований диск виготовлений з графітового матеріалу і заповнено сумішшю полімерної крихти і мідної січки марки М1. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
