Теплообмінна труба

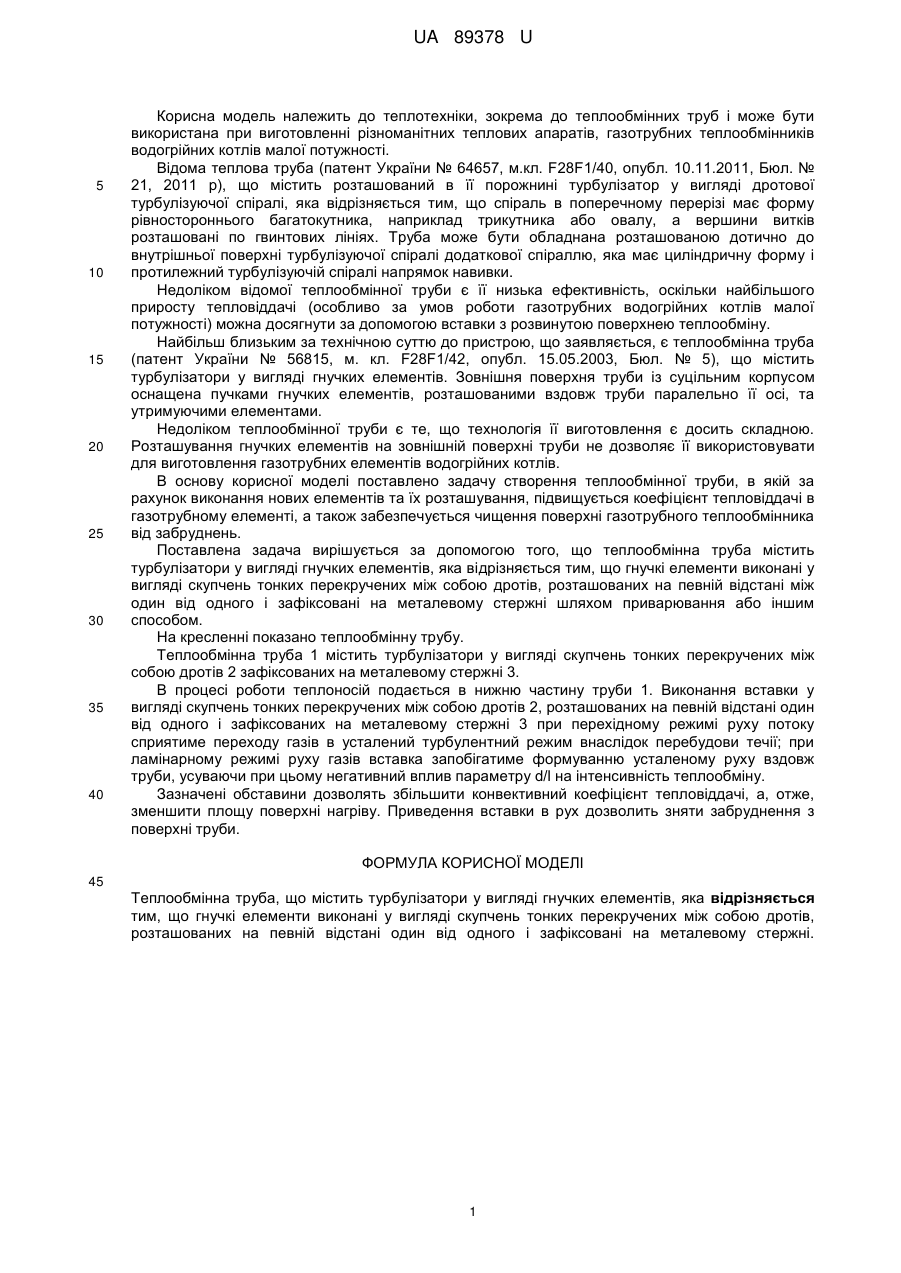

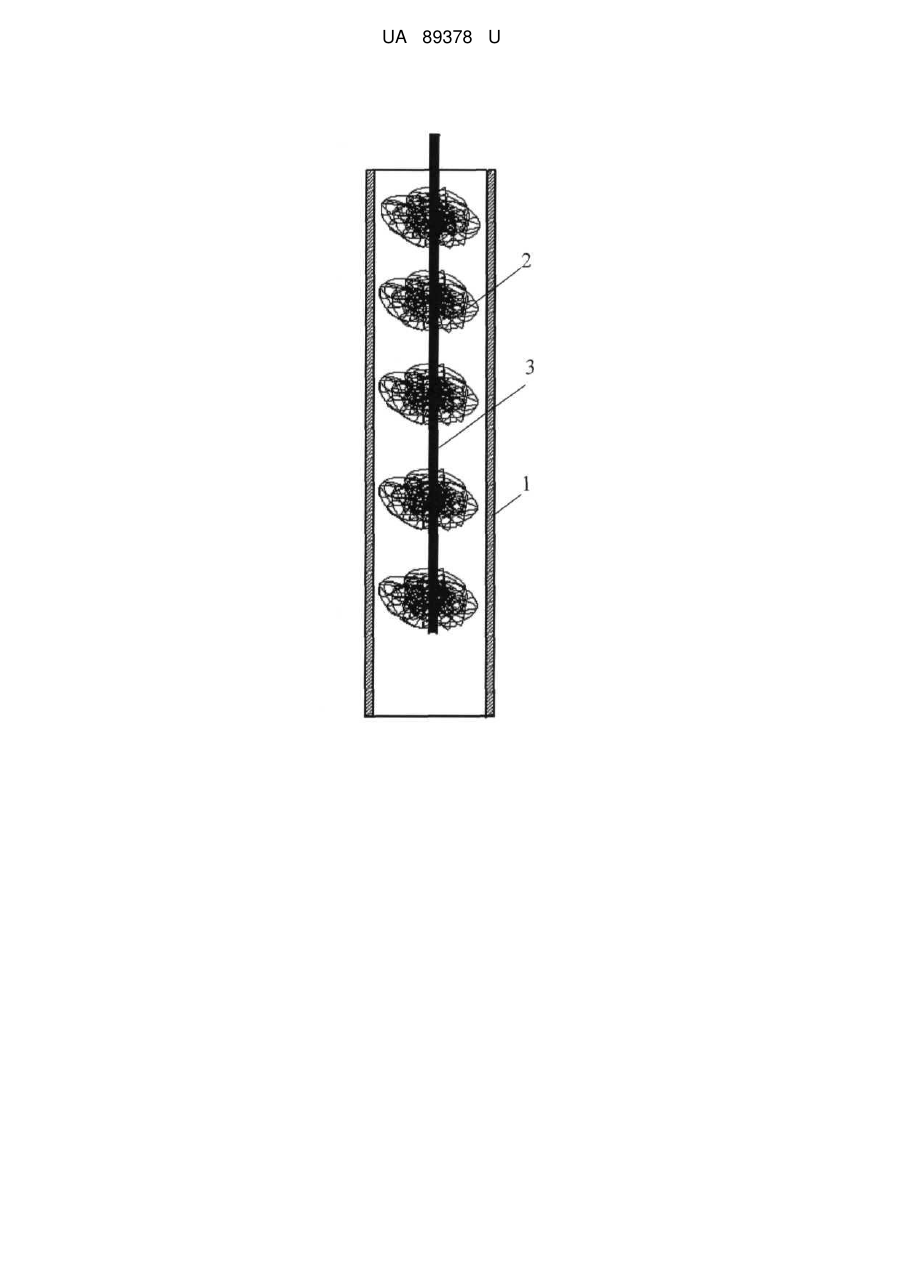

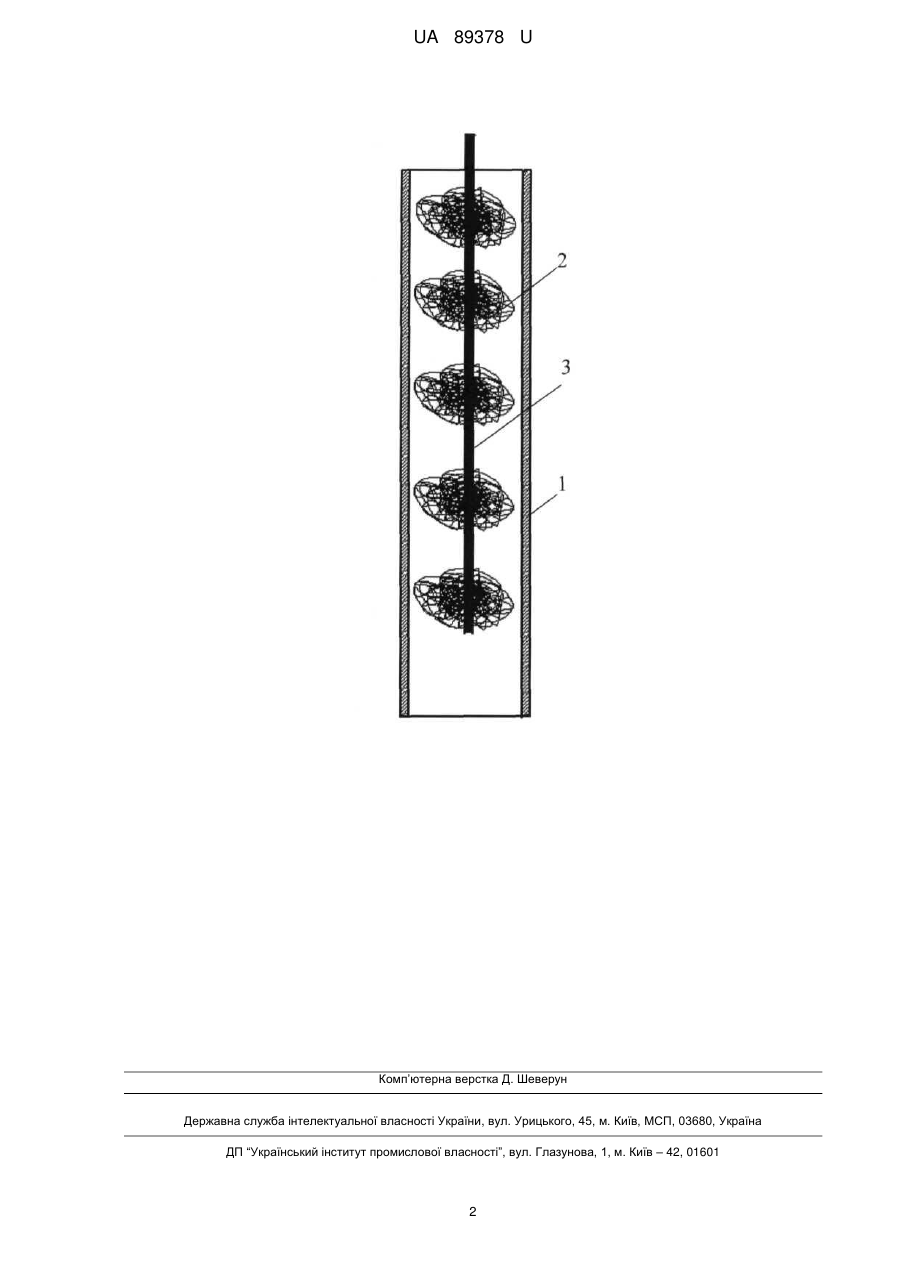

Реферат: UA 89378 U UA 89378 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплотехніки, зокрема до теплообмінних труб і може бути використана при виготовленні різноманітних теплових апаратів, газотрубних теплообмінників водогрійних котлів малої потужності. Відома теплова труба (патент України № 64657, м.кл. F28F1/40, опубл. 10.11.2011, Бюл. № 21, 2011 р), що містить розташований в її порожнині турбулізатор у вигляді дротової турбулізуючої спіралі, яка відрізняється тим, що спіраль в поперечному перерізі має форму рівностороннього багатокутника, наприклад трикутника або овалу, а вершини витків розташовані по гвинтових лініях. Труба може бути обладнана розташованою дотично до внутрішньої поверхні турбулізуючої спіралі додаткової спіраллю, яка має циліндричну форму і протилежний турбулізуючій спіралі напрямок навивки. Недоліком відомої теплообмінної труби є її низька ефективність, оскільки найбільшого приросту тепловіддачі (особливо за умов роботи газотрубних водогрійних котлів малої потужності) можна досягнути за допомогою вставки з розвинутою поверхнею теплообміну. Найбільш близьким за технічною суттю до пристрою, що заявляється, є теплообмінна труба (патент України № 56815, м. кл. F28F1/42, опубл. 15.05.2003, Бюл. № 5), що містить турбулізатори у вигляді гнучких елементів. Зовнішня поверхня труби із суцільним корпусом оснащена пучками гнучких елементів, розташованими вздовж труби паралельно її осі, та утримуючими елементами. Недоліком теплообмінної труби є те, що технологія її виготовлення є досить складною. Розташування гнучких елементів на зовнішній поверхні труби не дозволяє її використовувати для виготовлення газотрубних елементів водогрійних котлів. В основу корисної моделі поставлено задачу створення теплообмінної труби, в якій за рахунок виконання нових елементів та їх розташування, підвищується коефіцієнт тепловіддачі в газотрубному елементі, а також забезпечується чищення поверхні газотрубного теплообмінника від забруднень. Поставлена задача вирішується за допомогою того, що теплообмінна труба містить турбулізатори у вигляді гнучких елементів, яка відрізняється тим, що гнучкі елементи виконані у вигляді скупчень тонких перекручених між собою дротів, розташованих на певній відстані між один від одного і зафіксовані на металевому стержні шляхом приварювання або іншим способом. На кресленні показано теплообмінну трубу. Теплообмінна труба 1 містить турбулізатори у вигляді скупчень тонких перекручених між собою дротів 2 зафіксованих на металевому стержні 3. В процесі роботи теплоносій подається в нижню частину труби 1. Виконання вставки у вигляді скупчень тонких перекручених між собою дротів 2, розташованих на певній відстані один від одного і зафіксованих на металевому стержні 3 при перехідному режимі руху потоку сприятиме переходу газів в усталений турбулентний режим внаслідок перебудови течії; при ламінарному режимі руху газів вставка запобігатиме формуванню усталеному руху вздовж труби, усуваючи при цьому негативний вплив параметру d/l на інтенсивність теплообміну. Зазначені обставини дозволять збільшити конвективний коефіцієнт тепловіддачі, а, отже, зменшити площу поверхні нагріву. Приведення вставки в рух дозволить зняти забруднення з поверхні труби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Теплообмінна труба, що містить турбулізатори у вигляді гнучких елементів, яка відрізняється тим, що гнучкі елементи виконані у вигляді скупчень тонких перекручених між собою дротів, розташованих на певній відстані один від одного і зафіксовані на металевому стержні. 1 UA 89378 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
