Теплообмінна труба

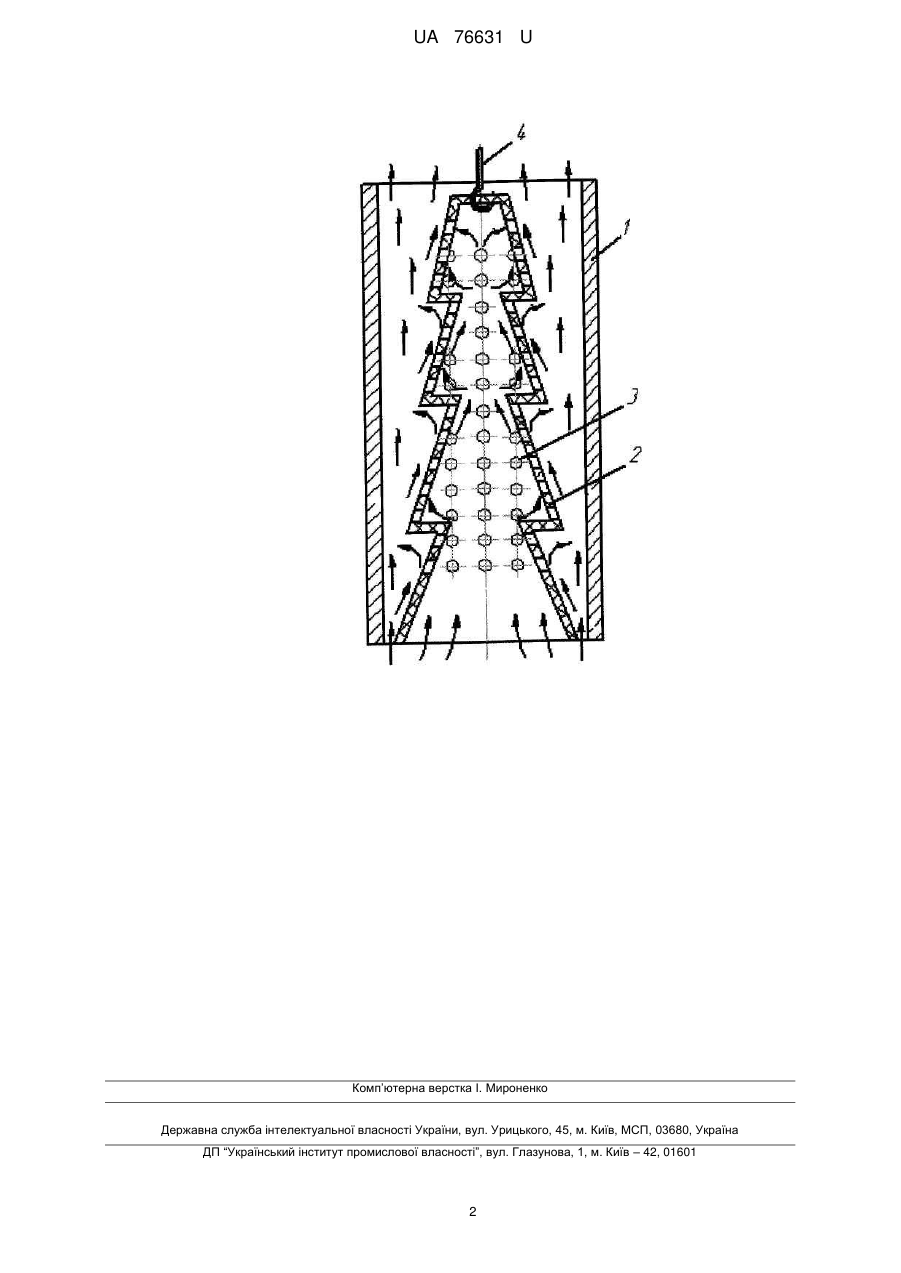

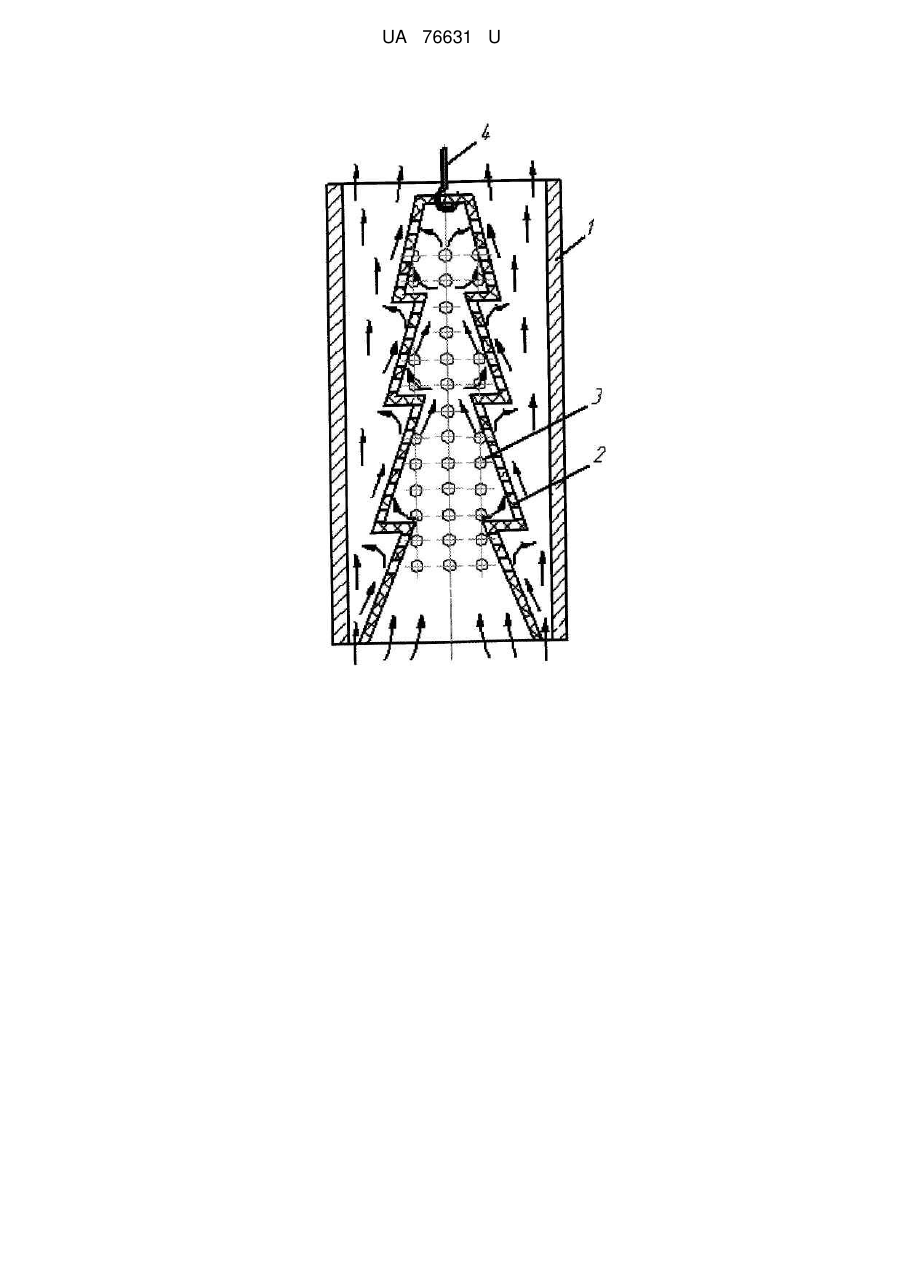

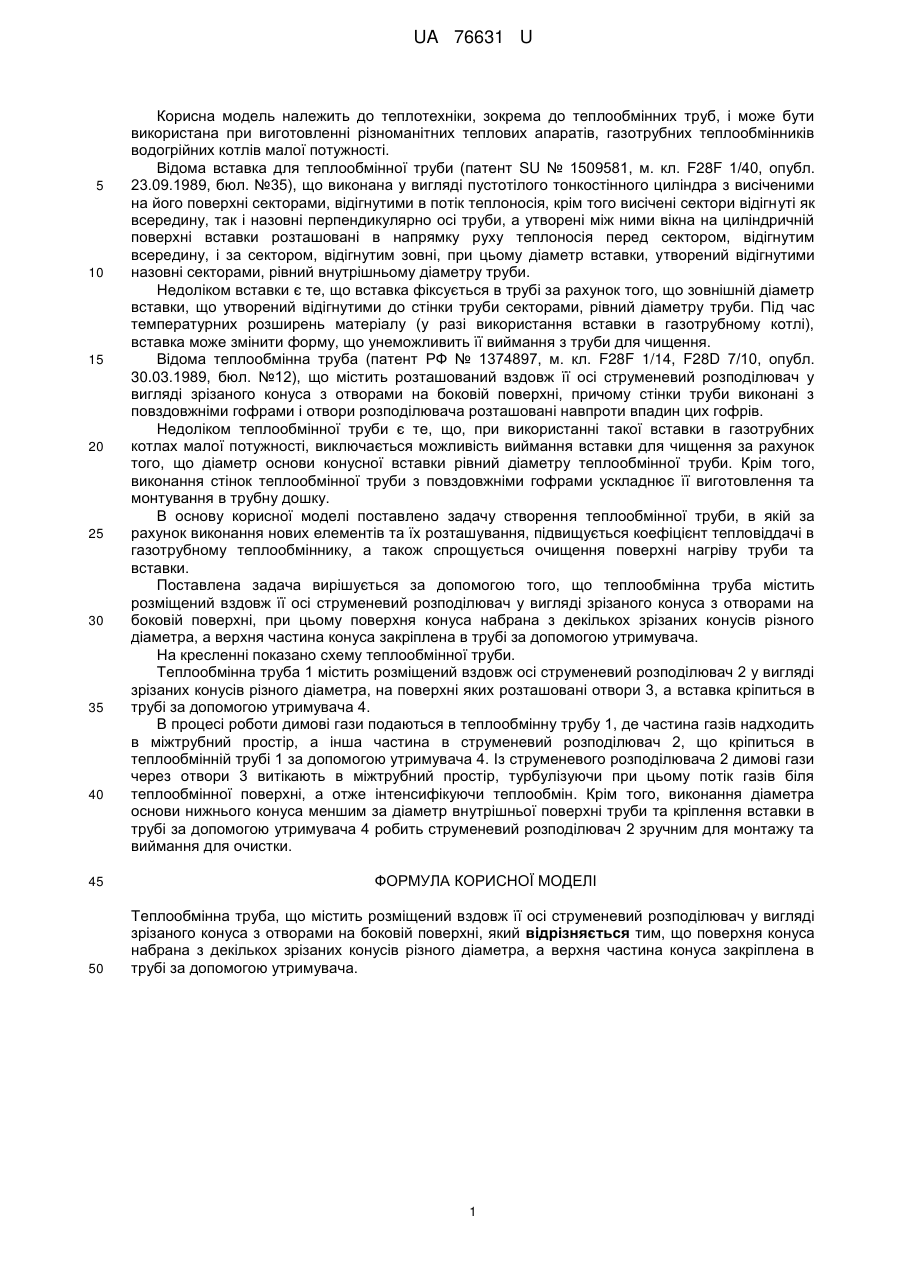

Реферат: Теплообмінна труба містить розміщений вздовж її осі струменевий розподілювач у вигляді зрізаного конуса з отворами на боковій поверхні. Поверхня конуса набрана з декількох зрізаних конусів різного діаметра, а верхня частина конуса закріплена в трубі за допомогою утримувача. UA 76631 U (54) ТЕПЛООБМІННА ТРУБА UA 76631 U UA 76631 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплотехніки, зокрема до теплообмінних труб, і може бути використана при виготовленні різноманітних теплових апаратів, газотрубних теплообмінників водогрійних котлів малої потужності. Відома вставка для теплообмінної труби (патент SU № 1509581, м. кл. F28F 1/40, опубл. 23.09.1989, бюл. №35), що виконана у вигляді пустотілого тонкостінного циліндра з висіченими на його поверхні секторами, відігнутими в потік теплоносія, крім того висічені сектори відігнуті як всередину, так і назовні перпендикулярно осі труби, а утворені між ними вікна на циліндричній поверхні вставки розташовані в напрямку руху теплоносія перед сектором, відігнутим всередину, і за сектором, відігнутим зовні, при цьому діаметр вставки, утворений відігнутими назовні секторами, рівний внутрішньому діаметру труби. Недоліком вставки є те, що вставка фіксується в трубі за рахунок того, що зовнішній діаметр вставки, що утворений відігнутими до стінки труби секторами, рівний діаметру труби. Під час температурних розширень матеріалу (у разі використання вставки в газотрубному котлі), вставка може змінити форму, що унеможливить її виймання з труби для чищення. Відома теплообмінна труба (патент РФ № 1374897, м. кл. F28F 1/14, F28D 7/10, опубл. 30.03.1989, бюл. №12), що містить розташований вздовж її осі струменевий розподілювач у вигляді зрізаного конуса з отворами на боковій поверхні, причому стінки труби виконані з повздовжніми гофрами і отвори розподілювача розташовані навпроти впадин цих гофрів. Недоліком теплообмінної труби є те, що, при використанні такої вставки в газотрубних котлах малої потужності, виключається можливість виймання вставки для чищення за рахунок того, що діаметр основи конусної вставки рівний діаметру теплообмінної труби. Крім того, виконання стінок теплообмінної труби з повздовжніми гофрами ускладнює її виготовлення та монтування в трубну дошку. В основу корисної моделі поставлено задачу створення теплообмінної труби, в якій за рахунок виконання нових елементів та їх розташування, підвищується коефіцієнт тепловіддачі в газотрубному теплообміннику, а також спрощується очищення поверхні нагріву труби та вставки. Поставлена задача вирішується за допомогою того, що теплообмінна труба містить розміщений вздовж її осі струменевий розподілювач у вигляді зрізаного конуса з отворами на боковій поверхні, при цьому поверхня конуса набрана з декількох зрізаних конусів різного діаметра, а верхня частина конуса закріплена в трубі за допомогою утримувача. На кресленні показано схему теплообмінної труби. Теплообмінна труба 1 містить розміщений вздовж осі струменевий розподілювач 2 у вигляді зрізаних конусів різного діаметра, на поверхні яких розташовані отвори 3, а вставка кріпиться в трубі за допомогою утримувача 4. В процесі роботи димові гази подаються в теплообмінну трубу 1, де частина газів надходить в міжтрубний простір, а інша частина в струменевий розподілювач 2, що кріпиться в теплообмінній трубі 1 за допомогою утримувача 4. Із струменевого розподілювача 2 димові гази через отвори 3 витікають в міжтрубний простір, турбулізуючи при цьому потік газів біля теплообмінної поверхні, а отже інтенсифікуючи теплообмін. Крім того, виконання діаметра основи нижнього конуса меншим за діаметр внутрішньої поверхні труби та кріплення вставки в трубі за допомогою утримувача 4 робить струменевий розподілювач 2 зручним для монтажу та виймання для очистки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Теплообмінна труба, що містить розміщений вздовж її осі струменевий розподілювач у вигляді зрізаного конуса з отворами на боковій поверхні, який відрізняється тим, що поверхня конуса набрана з декількох зрізаних конусів різного діаметра, а верхня частина конуса закріплена в трубі за допомогою утримувача. 1 UA 76631 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
