Вібраційний дозатор

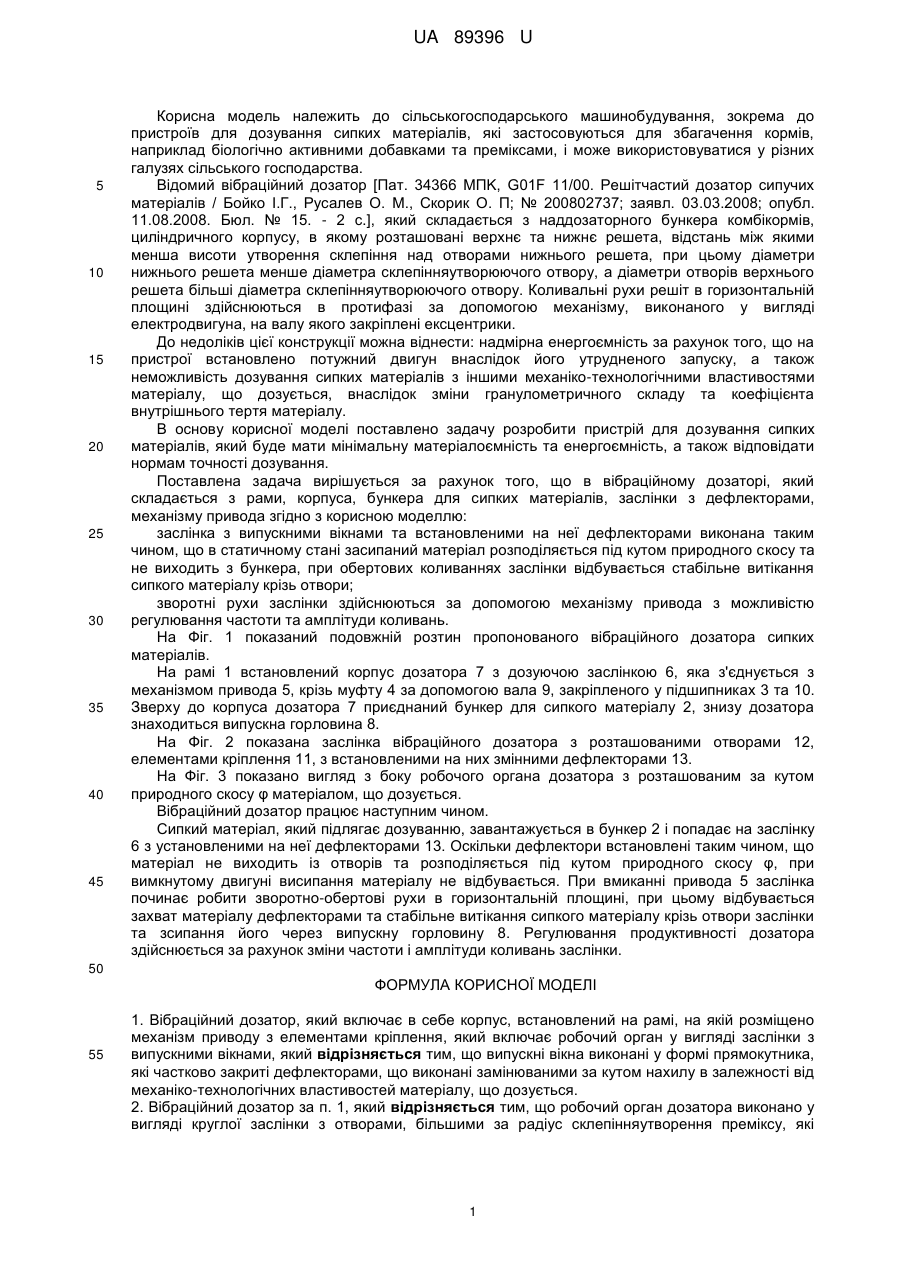

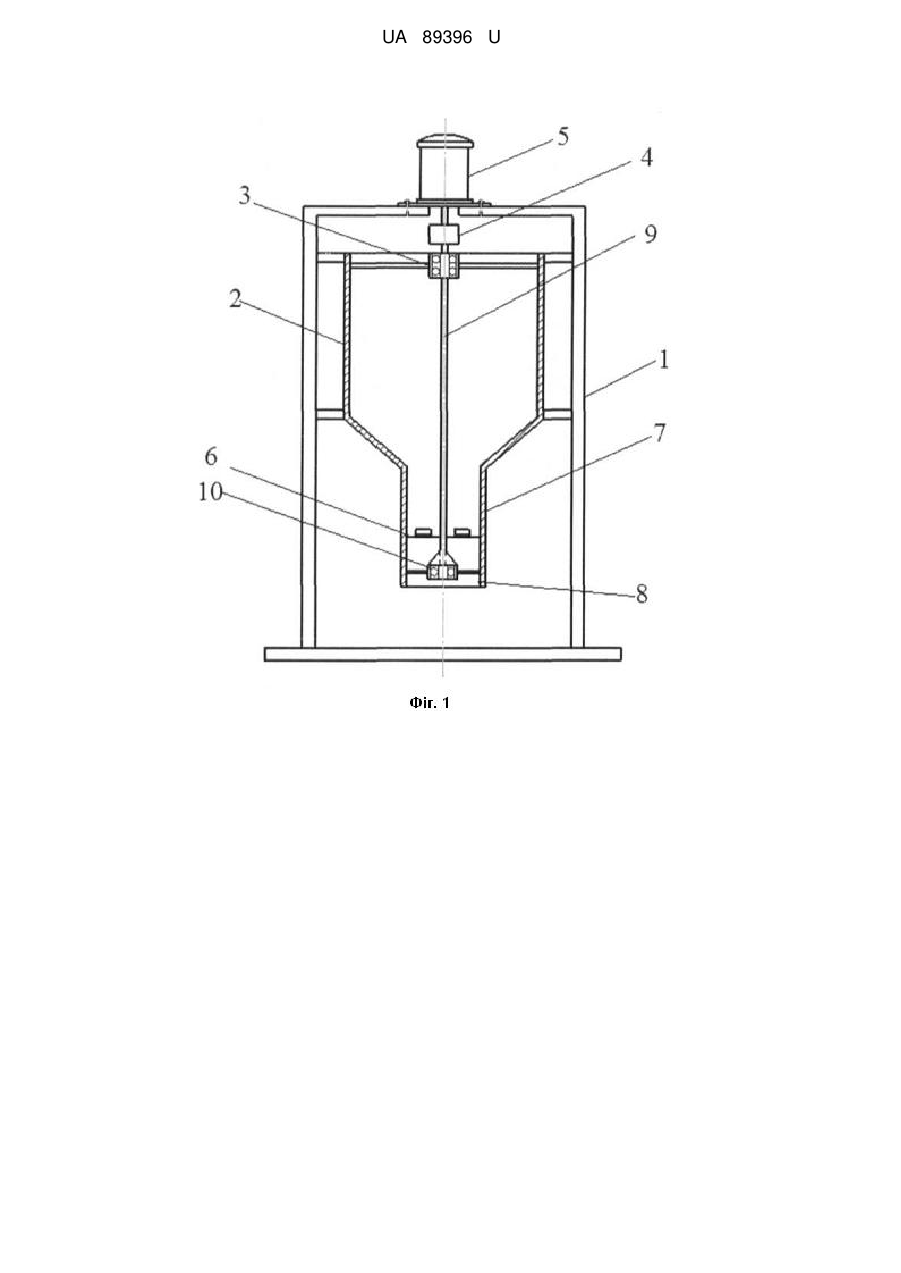

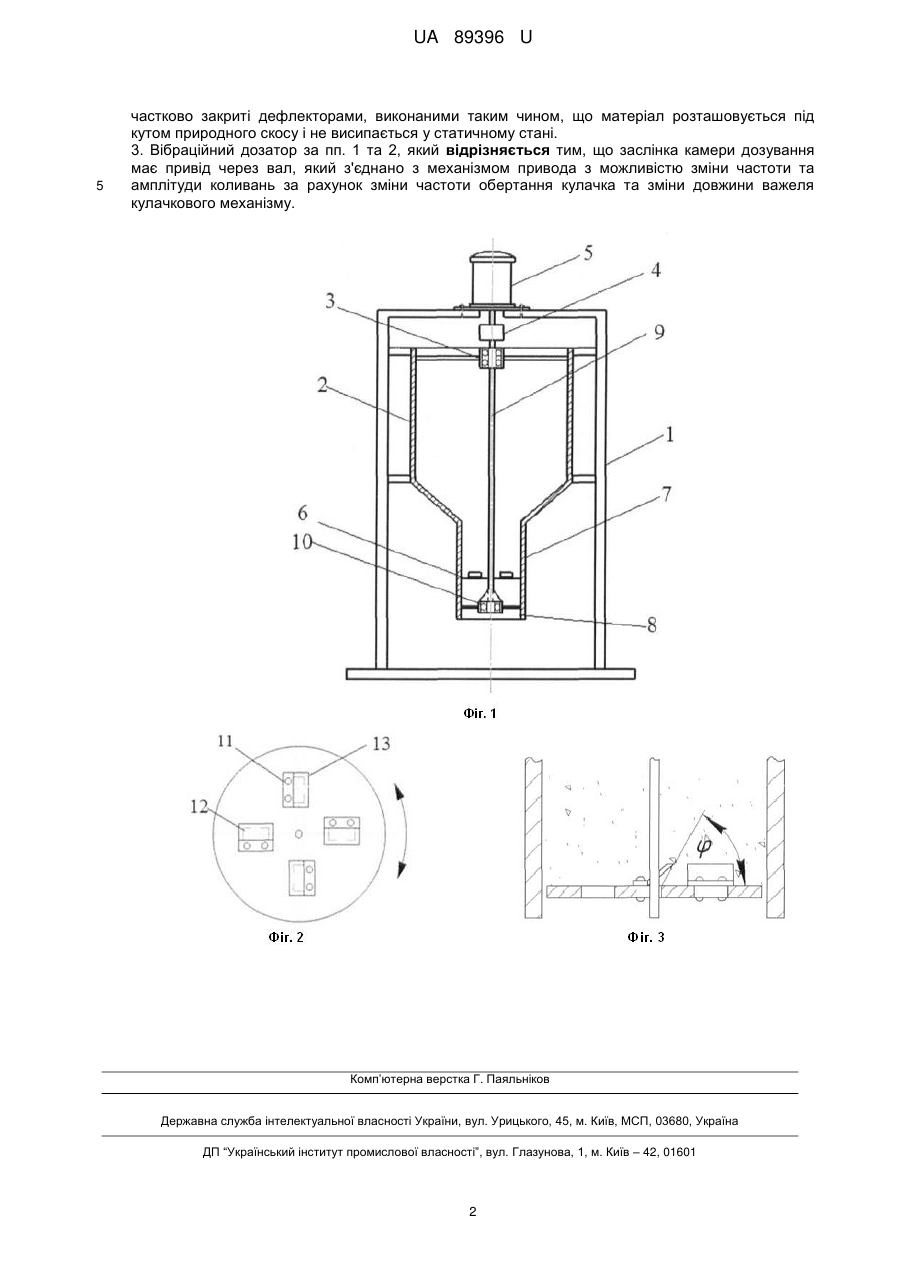

Реферат: UA 89396 U UA 89396 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для дозування сипких матеріалів, які застосовуються для збагачення кормів, наприклад біологічно активними добавками та преміксами, і може використовуватися у різних галузях сільського господарства. Відомий вібраційний дозатор [Пат. 34366 MПK, G01F 11/00. Решітчастий дозатор сипучих матеріалів / Бойко І.Г., Русалев О. М., Скорик О. П; № 200802737; заявл. 03.03.2008; опубл. 11.08.2008. Бюл. № 15. - 2 с.], який складається з наддозаторного бункера комбікормів, циліндричного корпусу, в якому розташовані верхнє та нижнє решета, відстань між якими менша висоти утворення склепіння над отворами нижнього решета, при цьому діаметри нижнього решета менше діаметра склепінняутворюючого отвору, а діаметри отворів верхнього решета більші діаметра склепінняутворюючого отвору. Коливальні рухи решіт в горизонтальній площині здійснюються в протифазі за допомогою механізму, виконаного у вигляді електродвигуна, на валу якого закріплені ексцентрики. До недоліків цієї конструкції можна віднести: надмірна енергоємність за рахунок того, що на пристрої встановлено потужний двигун внаслідок його утрудненого запуску, а також неможливість дозування сипких матеріалів з іншими механіко-технологічними властивостями матеріалу, що дозується, внаслідок зміни гранулометричного складу та коефіцієнта внутрішнього тертя матеріалу. В основу корисної моделі поставлено задачу розробити пристрій для дозування сипких матеріалів, який буде мати мінімальну матеріалоємність та енергоємність, а також відповідати нормам точності дозування. Поставлена задача вирішується за рахунок того, що в вібраційному дозаторі, який складається з рами, корпуса, бункера для сипких матеріалів, заслінки з дефлекторами, механізму привода згідно з корисною моделлю: заслінка з випускними вікнами та встановленими на неї дефлекторами виконана таким чином, що в статичному стані засипаний матеріал розподіляється під кутом природного скосу та не виходить з бункера, при обертових коливаннях заслінки відбувається стабільне витікання сипкого матеріалу крізь отвори; зворотні рухи заслінки здійснюються за допомогою механізму привода з можливістю регулювання частоти та амплітуди коливань. На Фіг. 1 показаний подовжній розтин пропонованого вібраційного дозатора сипких матеріалів. На рамі 1 встановлений корпус дозатора 7 з дозуючою заслінкою 6, яка з'єднується з механізмом привода 5, крізь муфту 4 за допомогою вала 9, закріпленого у підшипниках 3 та 10. Зверху до корпуса дозатора 7 приєднаний бункер для сипкого матеріалу 2, знизу дозатора знаходиться випускна горловина 8. На Фіг. 2 показана заслінка вібраційного дозатора з розташованими отворами 12, елементами кріплення 11, з встановленими на них змінними дефлекторами 13. На Фіг. 3 показано вигляд з боку робочого органа дозатора з розташованим за кутом природного скосу φ матеріалом, що дозується. Вібраційний дозатор працює наступним чином. Сипкий матеріал, який підлягає дозуванню, завантажується в бункер 2 і попадає на заслінку 6 з установленими на неї дефлекторами 13. Оскільки дефлектори встановлені таким чином, що матеріал не виходить із отворів та розподіляється під кутом природного скосу φ, при вимкнутому двигуні висипання матеріалу не відбувається. При вмиканні привода 5 заслінка починає робити зворотно-обертові рухи в горизонтальній площині, при цьому відбувається захват матеріалу дефлекторами та стабільне витікання сипкого матеріалу крізь отвори заслінки та зсипання його через випускну горловину 8. Регулювання продуктивності дозатора здійснюється за рахунок зміни частоти і амплітуди коливань заслінки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Вібраційний дозатор, який включає в себе корпус, встановлений на рамі, на якій розміщено механізм приводу з елементами кріплення, який включає робочий орган у вигляді заслінки з випускними вікнами, який відрізняється тим, що випускні вікна виконані у формі прямокутника, які частково закриті дефлекторами, що виконані замінюваними за кутом нахилу в залежності від механіко-технологічних властивостей матеріалу, що дозується. 2. Вібраційний дозатор за п. 1, який відрізняється тим, що робочий орган дозатора виконано у вигляді круглої заслінки з отворами, більшими за радіус склепінняутворення преміксу, які 1 UA 89396 U 5 частково закриті дефлекторами, виконаними таким чином, що матеріал розташовується під кутом природного скосу і не висипається у статичному стані. 3. Вібраційний дозатор за пп. 1 та 2, який відрізняється тим, що заслінка камери дозування має привід через вал, який з'єднано з механізмом привода з можливістю зміни частоти та амплітуди коливань за рахунок зміни частоти обертання кулачка та зміни довжини важеля кулачкового механізму. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
