Чашковий апарат для протруювання насіння

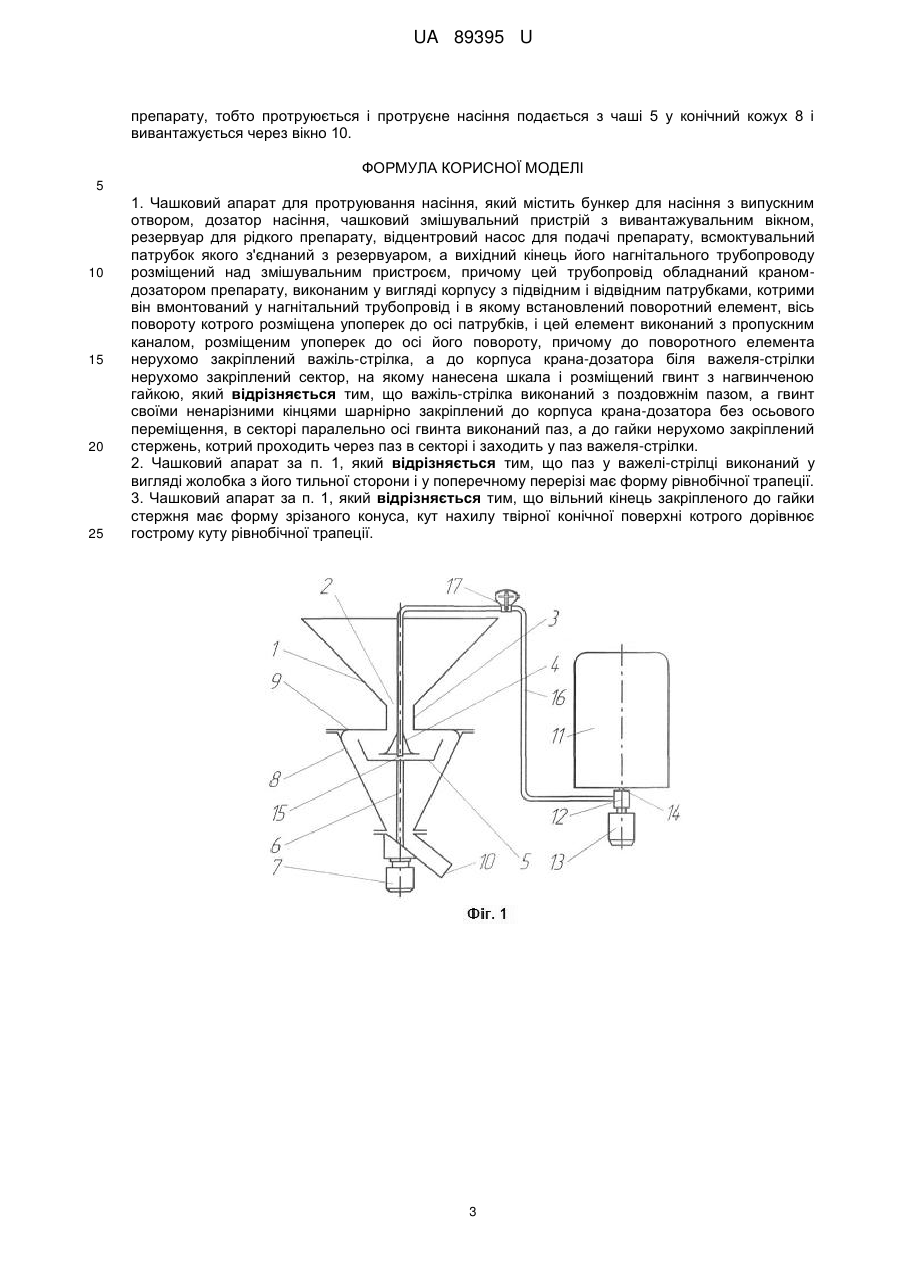

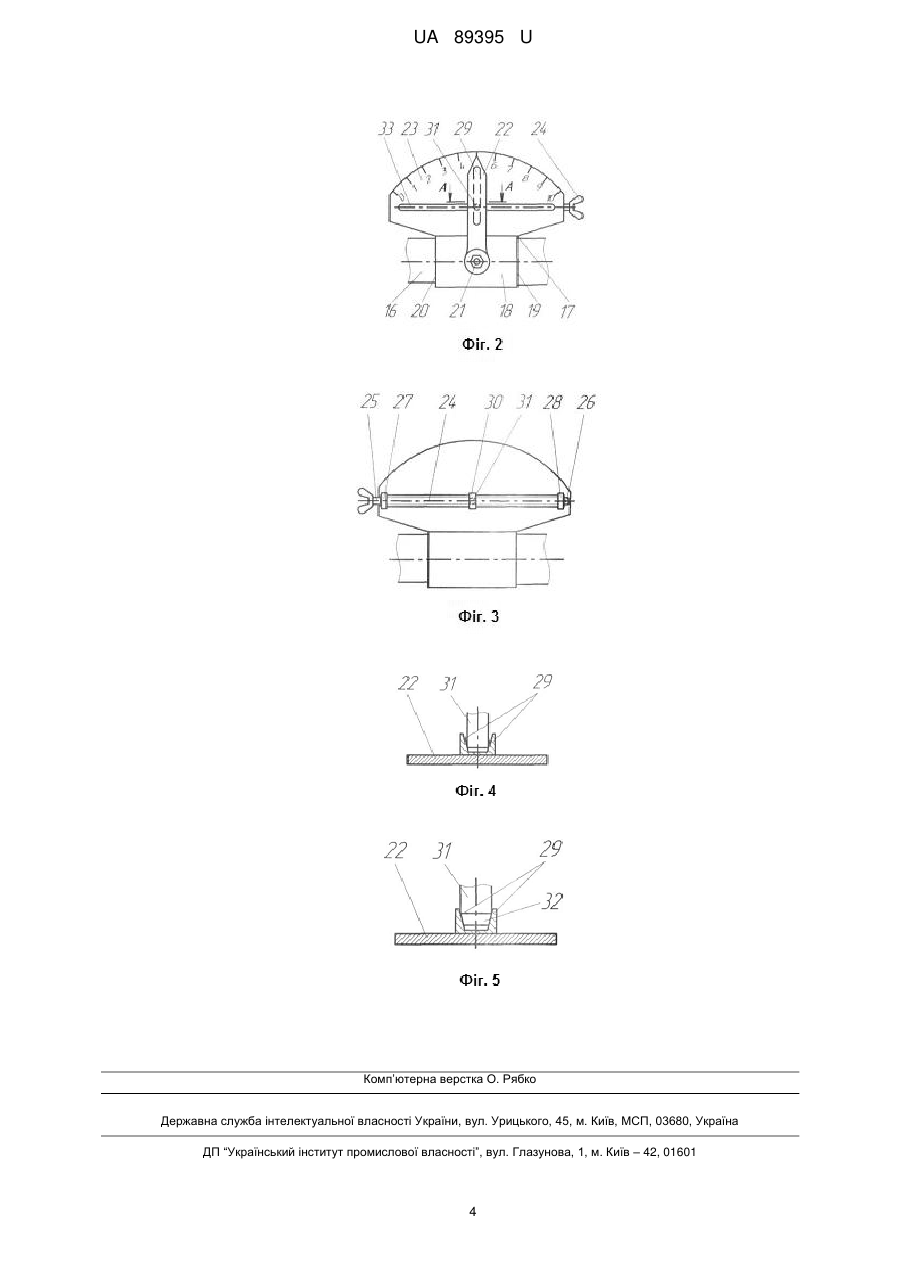

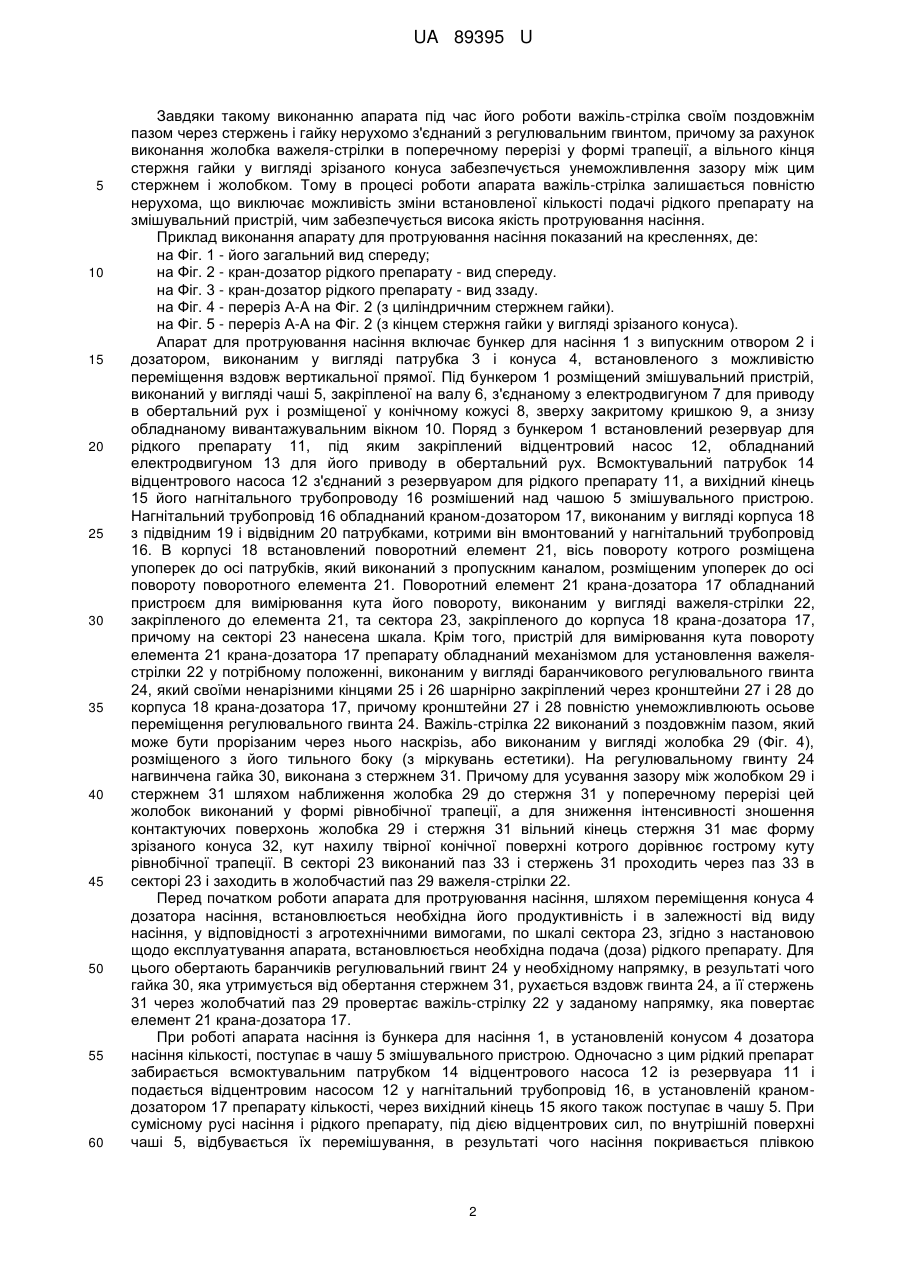

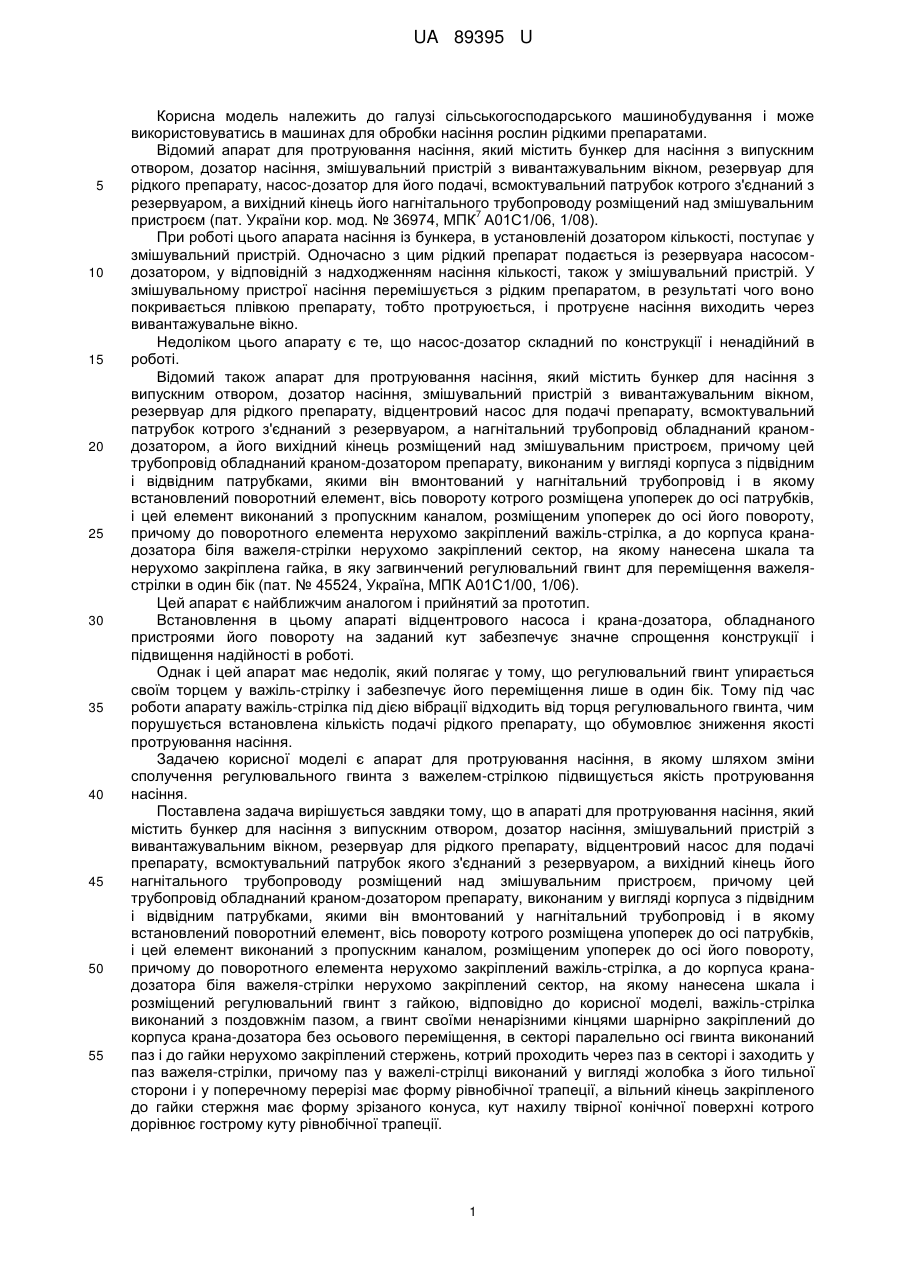

Реферат: Чашковий апарат для протруювання насіння, який містить бункер для насіння з випускним отвором, дозатор насіння, чашковий змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний краномдозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, котрими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту котрого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, причому до поворотного елемента нерухомо закріплений важіль-стрілка, а до корпуса крана-дозатора біля важеля-стрілки нерухомо закріплений сектор, на якому нанесена шкала і розміщений гвинт з нагвинченою гайкою, причому важіль-стрілка виконана з поздовжнім пазом, а гвинт своїми ненарізними кінцями шарнірно закріплений до корпуса крана-дозатора без осьового переміщення, в секторі паралельно осі гвинта виконаний паз, а до гайки нерухомо закріплений стержень, котрий проходить через паз в секторі і заходить у паз важеля-стрілки. UA 89395 U (12) UA 89395 U UA 89395 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для обробки насіння рослин рідкими препаратами. Відомий апарат для протруювання насіння, який містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, насос-дозатор для його подачі, всмоктувальний патрубок котрого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним 7 пристроєм (пат. України кор. мод. № 36974, МПК А01С1/06, 1/08). При роботі цього апарата насіння із бункера, в установленій дозатором кількості, поступає у змішувальний пристрій. Одночасно з цим рідкий препарат подається із резервуара насосомдозатором, у відповідній з надходженням насіння кількості, також у змішувальний пристрій. У змішувальному пристрої насіння перемішується з рідким препаратом, в результаті чого воно покривається плівкою препарату, тобто протруюється, і протруєне насіння виходить через вивантажувальне вікно. Недоліком цього апарату є те, що насос-дозатор складний по конструкції і ненадійний в роботі. Відомий також апарат для протруювання насіння, який містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок котрого з'єднаний з резервуаром, а нагнітальний трубопровід обладнаний краномдозатором, а його вихідний кінець розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний краном-дозатором препарату, виконаним у вигляді корпуса з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту котрого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, причому до поворотного елемента нерухомо закріплений важіль-стрілка, а до корпуса кранадозатора біля важеля-стрілки нерухомо закріплений сектор, на якому нанесена шкала та нерухомо закріплена гайка, в яку загвинчений регулювальний гвинт для переміщення важелястрілки в один бік (пат. № 45524, Україна, МПК А01С1/00, 1/06). Цей апарат є найближчим аналогом і прийнятий за прототип. Встановлення в цьому апараті відцентрового насоса і крана-дозатора, обладнаного пристроями його повороту на заданий кут забезпечує значне спрощення конструкції і підвищення надійності в роботі. Однак і цей апарат має недолік, який полягає у тому, що регулювальний гвинт упирається своїм торцем у важіль-стрілку і забезпечує його переміщення лише в один бік. Тому під час роботи апарату важіль-стрілка під дією вібрації відходить від торця регулювального гвинта, чим порушується встановлена кількість подачі рідкого препарату, що обумовлює зниження якості протруювання насіння. Задачею корисної моделі є апарат для протруювання насіння, в якому шляхом зміни сполучення регулювального гвинта з важелем-стрілкою підвищується якість протруювання насіння. Поставлена задача вирішується завдяки тому, що в апараті для протруювання насіння, який містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний краном-дозатором препарату, виконаним у вигляді корпуса з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту котрого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, причому до поворотного елемента нерухомо закріплений важіль-стрілка, а до корпуса кранадозатора біля важеля-стрілки нерухомо закріплений сектор, на якому нанесена шкала і розміщений регулювальний гвинт з гайкою, відповідно до корисної моделі, важіль-стрілка виконаний з поздовжнім пазом, а гвинт своїми ненарізними кінцями шарнірно закріплений до корпуса крана-дозатора без осьового переміщення, в секторі паралельно осі гвинта виконаний паз і до гайки нерухомо закріплений стержень, котрий проходить через паз в секторі і заходить у паз важеля-стрілки, причому паз у важелі-стрілці виконаний у вигляді жолобка з його тильної сторони і у поперечному перерізі має форму рівнобічної трапеції, а вільний кінець закріпленого до гайки стержня має форму зрізаного конуса, кут нахилу твірної конічної поверхні котрого дорівнює гострому куту рівнобічної трапеції. 1 UA 89395 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки такому виконанню апарата під час його роботи важіль-стрілка своїм поздовжнім пазом через стержень і гайку нерухомо з'єднаний з регулювальним гвинтом, причому за рахунок виконання жолобка важеля-стрілки в поперечному перерізі у формі трапеції, а вільного кінця стержня гайки у вигляді зрізаного конуса забезпечується унеможливлення зазору між цим стержнем і жолобком. Тому в процесі роботи апарата важіль-стрілка залишається повністю нерухома, що виключає можливість зміни встановленої кількості подачі рідкого препарату на змішувальний пристрій, чим забезпечується висока якість протруювання насіння. Приклад виконання апарату для протруювання насіння показаний на кресленнях, де: на Фіг. 1 - його загальний вид спереду; на Фіг. 2 - кран-дозатор рідкого препарату - вид спереду. на Фіг. 3 - кран-дозатор рідкого препарату - вид ззаду. на Фіг. 4 - переріз А-А на Фіг. 2 (з циліндричним стержнем гайки). на Фіг. 5 - переріз А-А на Фіг. 2 (з кінцем стержня гайки у вигляді зрізаного конуса). Апарат для протруювання насіння включає бункер для насіння 1 з випускним отвором 2 і дозатором, виконаним у вигляді патрубка 3 і конуса 4, встановленого з можливістю переміщення вздовж вертикальної прямої. Під бункером 1 розміщений змішувальний пристрій, виконаний у вигляді чаші 5, закріпленої на валу 6, з'єднаному з електродвигуном 7 для приводу в обертальний рух і розміщеної у конічному кожусі 8, зверху закритому кришкою 9, а знизу обладнаному вивантажувальним вікном 10. Поряд з бункером 1 встановлений резервуар для рідкого препарату 11, під яким закріплений відцентровий насос 12, обладнаний електродвигуном 13 для його приводу в обертальний рух. Всмоктувальний патрубок 14 відцентрового насоса 12 з'єднаний з резервуаром для рідкого препарату 11, а вихідний кінець 15 його нагнітального трубопроводу 16 розмішений над чашою 5 змішувального пристрою. Нагнітальний трубопровід 16 обладнаний краном-дозатором 17, виконаним у вигляді корпуса 18 з підвідним 19 і відвідним 20 патрубками, котрими він вмонтований у нагнітальний трубопровід 16. В корпусі 18 встановлений поворотний елемент 21, вісь повороту котрого розміщена упоперек до осі патрубків, який виконаний з пропускним каналом, розміщеним упоперек до осі повороту поворотного елемента 21. Поворотний елемент 21 крана-дозатора 17 обладнаний пристроєм для вимірювання кута його повороту, виконаним у вигляді важеля-стрілки 22, закріпленого до елемента 21, та сектора 23, закріпленого до корпуса 18 крана-дозатора 17, причому на секторі 23 нанесена шкала. Крім того, пристрій для вимірювання кута повороту елемента 21 крана-дозатора 17 препарату обладнаний механізмом для установлення важелястрілки 22 у потрібному положенні, виконаним у вигляді баранчикового регулювального гвинта 24, який своїми ненарізними кінцями 25 і 26 шарнірно закріплений через кронштейни 27 і 28 до корпуса 18 крана-дозатора 17, причому кронштейни 27 і 28 повністю унеможливлюють осьове переміщення регулювального гвинта 24. Важіль-стрілка 22 виконаний з поздовжнім пазом, який може бути прорізаним через нього наскрізь, або виконаним у вигляді жолобка 29 (Фіг. 4), розміщеного з його тильного боку (з міркувань естетики). На регулювальному гвинту 24 нагвинчена гайка 30, виконана з стержнем 31. Причому для усування зазору між жолобком 29 і стержнем 31 шляхом наближення жолобка 29 до стержня 31 у поперечному перерізі цей жолобок виконаний у формі рівнобічної трапеції, а для зниження інтенсивності зношення контактуючих поверхонь жолобка 29 і стержня 31 вільний кінець стержня 31 має форму зрізаного конуса 32, кут нахилу твірної конічної поверхні котрого дорівнює гострому куту рівнобічної трапеції. В секторі 23 виконаний паз 33 і стержень 31 проходить через паз 33 в секторі 23 і заходить в жолобчастий паз 29 важеля-стрілки 22. Перед початком роботи апарата для протруювання насіння, шляхом переміщення конуса 4 дозатора насіння, встановлюється необхідна його продуктивність і в залежності від виду насіння, у відповідності з агротехнічними вимогами, по шкалі сектора 23, згідно з настановою щодо експлуатування апарата, встановлюється необхідна подача (доза) рідкого препарату. Для цього обертають баранчиків регулювальний гвинт 24 у необхідному напрямку, в результаті чого гайка 30, яка утримується від обертання стержнем 31, рухається вздовж гвинта 24, а її стержень 31 через жолобчатий паз 29 провертає важіль-стрілку 22 у заданому напрямку, яка повертає елемент 21 крана-дозатора 17. При роботі апарата насіння із бункера для насіння 1, в установленій конусом 4 дозатора насіння кількості, поступає в чашу 5 змішувального пристрою. Одночасно з цим рідкий препарат забирається всмоктувальним патрубком 14 відцентрового насоса 12 із резервуара 11 і подається відцентровим насосом 12 у нагнітальний трубопровід 16, в установленій краномдозатором 17 препарату кількості, через вихідний кінець 15 якого також поступає в чашу 5. При сумісному русі насіння і рідкого препарату, під дією відцентрових сил, по внутрішній поверхні чаші 5, відбувається їх перемішування, в результаті чого насіння покривається плівкою 2 UA 89395 U препарату, тобто протруюється і протруєне насіння подається з чаші 5 у конічний кожух 8 і вивантажується через вікно 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Чашковий апарат для протруювання насіння, який містить бункер для насіння з випускним отвором, дозатор насіння, чашковий змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний краномдозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, котрими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту котрого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, причому до поворотного елемента нерухомо закріплений важіль-стрілка, а до корпуса крана-дозатора біля важеля-стрілки нерухомо закріплений сектор, на якому нанесена шкала і розміщений гвинт з нагвинченою гайкою, який відрізняється тим, що важіль-стрілка виконаний з поздовжнім пазом, а гвинт своїми ненарізними кінцями шарнірно закріплений до корпуса крана-дозатора без осьового переміщення, в секторі паралельно осі гвинта виконаний паз, а до гайки нерухомо закріплений стержень, котрий проходить через паз в секторі і заходить у паз важеля-стрілки. 2. Чашковий апарат за п. 1, який відрізняється тим, що паз у важелі-стрілці виконаний у вигляді жолобка з його тильної сторони і у поперечному перерізі має форму рівнобічної трапеції. 3. Чашковий апарат за п. 1, який відрізняється тим, що вільний кінець закріпленого до гайки стержня має форму зрізаного конуса, кут нахилу твірної конічної поверхні котрого дорівнює гострому куту рівнобічної трапеції. 3 UA 89395 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
